Зонирование лаборатории В России

Нормативы и ГОСТы для зонирования лабораторий

Архитектор открывает план БТИ, технолог — перечень реактивов, а служба ОТ — папку со стандартами. Все хотят одно: чтобы «завелось» с первого раза и без штрафов.

В реальности «ГОСТ зонирование лаборатории» как одна книга не существует: требования разбросаны по разным документам. Базово ориентируются на ТР ТС 010/2011 (безопасность машин и оборудования), ФЗ №123 (пожарная безопасность), ФЗ №384 (безопасность зданий и сооружений), СП 60.13330 (отопление, вентиляция и кондиционирование), а также СП 7.13130 и СП 12.13130 (пожарные требования и категории помещений). Для воздуха рабочей зоны применяют ГОСТ 12.1.005-88 и действующие санитарные правила (СанПиН) по предельно допустимым концентрациям и организации рабочих мест. На вытяжные шкафы и лабораторную мебель есть профильные ГОСТ Р и ТУ производителей — их требуют на приемке и при сертификации.

Ключ к зонированию лаборатории — разделить потоки людей, образцов, реактивов и отходов. Отдельно формируют «грязные» и «чистые» зоны, «мокрые» и «сухие» процессы, выделяют взрыво- и пожароопасные участки, а также помещения хранения. Важный момент: вентиляция проектируется под зоны, а не под мебель; наоборот нельзя — иначе перепады давлений и сквозняки «сорвут» вытяжки.

Что проверяют эксперты на вводе в эксплуатацию: паспорта и протоколы испытаний вытяжных шкафов, расчет воздухообмена и баланса приток/вытяжка, категории по взрывопожароопасности, материалы отделки и мебель с подтвержденной химстойкостью, планы эвакуации и доступность душа/фонтанчика безопасности.

Типы рабочих зон и их функциональные требования

Образец приходит грязным контейнером, а уходит цифрой в LIMS. Между ними — цепочка зон, где каждая ошибка бьет по результату.

Приемка и предварительная подготовка: нужна выделенная мойка, столешница с бортиком, маркировка потока «входящих» и места временного хранения. Хорошо работает мокрый пост с полипропиленовой мойкой, нейтрализатором проливов и вытяжным зонт-полем при работе с летучими веществами. Для взвешивания — антивибрационный стол, температура 20–22 °C, сквозняки исключены.

«Мокрая химия» и аналитика: обязательны вытяжные шкафы (рабочая скорость в проеме обычно 0,5 м/с ±0,1), химстойкие поверхности, промывочные раковины, локальная вытяжка над реакторами и титраторами. Газовая хроматография, спектрометрия и прочая приборная — отдельные «тихие» пространства с ИБП, стабилизированным электропитанием и заземлением; часто это видно сразу по уровню шума вентиляторов и мерцанию освещения.

Хранение: кислоты/щелочи — в проветриваемых ПП-шкафах с поддонами; ЛВЖ — в огнестойких шкафах (класс 30/90 мин), газовые баллоны — в вентилируемом шкафу с креплением и выносом регуляторов. Утилизация и мойка стекла — отдельная зона с термостойкими стойками, сушильным шкафом, цветовой маркировкой отходов и вытяжкой. Для чистых процедур (микробиология, ПЦР) — бокс с ламинарным потоком и четкой «чистой» логистикой персонала и расходников.

Выбор мебели по назначению: столы, шкафы, вытяжки

Снабженец спрашивает: «Какие лабораторные столы купить, чтобы через год не менять столешницы?» Ответ зависит не от бренда, а от задач и реагентов.

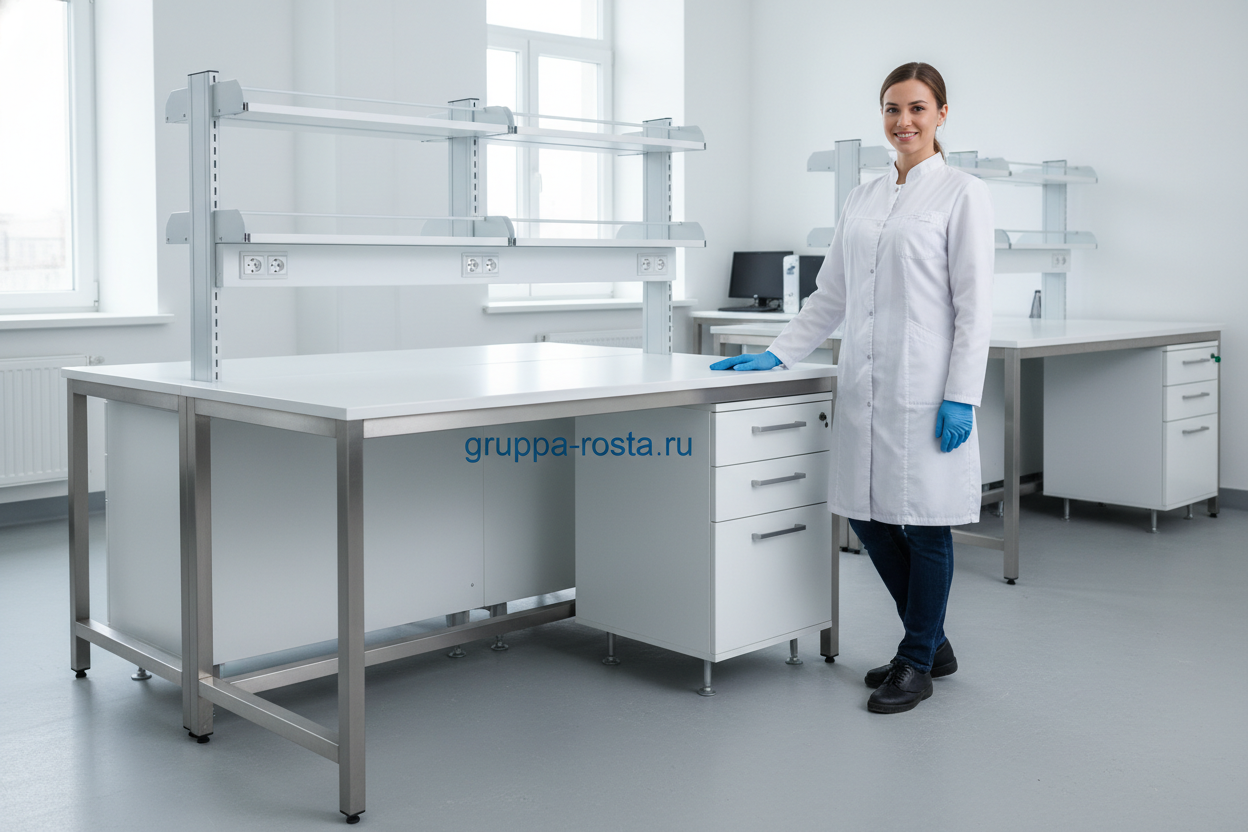

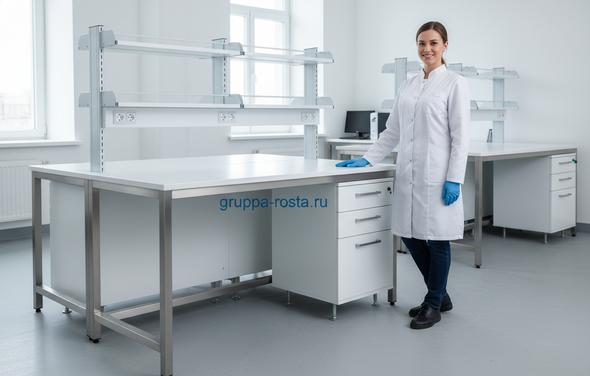

Столы: для приборов — каркас из стали с порошковым покрытием и равномерной нагрузкой до 200 кг; для микроскопии — сидячая высота 750 мм, для «мокрых» работ стоя — 900 мм. Ширина 1200–1500 мм, глубина 600–750 мм; фартук/бортик 3–5 мм удержит пролитую кислоту. Балансовые столы с демпфирующей массой и гранитной/эпоксидной плитой убирают микровибрации на уровне 1–2 мкм.

Шкафы хранения: кислоты и щелочи — полипропилен или сталь с ПВХ/эпоксидным покрытием и поддонами; ЛВЖ — огнестойкие корпуса с самозакрывающимися дверями и патрубком для подключения к общеобменной вытяжке; реактивы повседневного спроса — металлические модули под столом с вытяжным подпором. Газовые баллоны — только в специальных шкафах с ремнями, детекцией утечек и вентиляцией.

Вытяжные шкафы: общелабораторные, малогазорасходные, для перхлоратов (с системой омыва каналов), с высокими фронтами для колонн. Если по-простому — химический шкаф «тянет наружу», а ламинарный бокс защищает образец, но возвращает воздух в помещение через фильтр: путать их нельзя. Требования к лабораторной мебели и шкафам включают сертификаты, протоколы аэродымовых испытаний, ограничители подъема экран-стекла и свет 500 лк над рабочей зоной.

Сравнение материалов: химстойкость, износ и покрытие

Кислота капнула на ЛДСП — через час вздулось, через неделю — скол. Так и рождаются срочные закупки «вчера нужно было другое покрытие».

На столешницы идут четыре «рабочие лошадки»: компакты HPL (фенолформальдегидные), литой эпоксидный композит, нержавеющая сталь AISI 304/316 и керамика/фарфор лабораторный. Для моек — полипропилен (PP) и нержавейка, для каркасов — сталь с эпоксиполиэфирной порошковой краской толщиной 60–80 мкм (стойкость к соляному туману 240 ч). Важный момент: смотрите не только «химстойкость по списку», но и температуру, ударопрочность и ремонтопригодность.

Для пола в «мокрых» — химстойкий ПВХ/наливной пол с плинтусом-галтелем, для стен — краска с моечным циклом. На кромки столешниц — поднятый профиль или интегрированный бортик, чтобы локализовать пролитые 0,5–1 л без беготни за ветошью.

Эргономика, безопасность и вентиляция рабочих мест

Лаборант проводит у микроскопа по шесть часов. Если стул «деревянный», к вечеру ноет спина, а рука дрожит на пипетке.

Посадка: высота столешницы 730–760 мм под сидячие операции, 880–920 мм под стоячие; глубина зоны досягаемости 400–500 мм. Колени — просвет не менее 450 мм, подставка для ног регулируемая, стул с химстойкой обивкой, регулировками по высоте/спинке и кольцевой опорой для высоких постов. Монитор — верхняя кромка на уровне глаз, освещенность 500–750 лк без бликов, уровень шума оборудования не выше 65 дБА. Электрика — розетки с УЗО 30 мА, IP44 у моек, шинопровод/канал-кабель под столом, антистатические маты для ESD-чувствительных участков.

Безопасность: душ и фонтанчик для глаз в пределах «10 секунд» доступности, аптечка, нейтрализаторы проливов по номенклатуре реагентов, заземление всех каркасов мебели. Если по-простому — вытяжка это «легкие» лаборатории: она должна тянуть стабильно, без турбулентности у щита и без подсосов со спины оператора.

Вентиляция: кратность воздухообмена для химлабораторий обычно 6–12 крат/час, с приоритетом вытяжки над притоком для поддержания отрицательного давления. Расчетная скорость в проеме вытяжного шкафа — около 0,5 м/с, приточный воздух подается мягкими струями из «холодных» зон, чтобы не срывать факел. Воздуховоды для кислот — ПП/ПВХ, для органики — сталь с внутренним покрытием; рециркуляционные шкафы допустимы лишь под узкие задачи с угольными/HEPA-фильтрами и обязательным контролем насыщения. Температура 20–24 °C, влажность 40–60%, перепады давлений между «грязными» и «чистыми» — 5–15 Па.

Стоимость, логистика, монтаж и типичные ошибки

Тендер выиграли по минималке — через полгода меняют столешницы и ругают подрядчика. Дешево без ТЗ — дорого на переделках.

Ориентиры по рынку: стол универсальный с HPL-компактом — 25–80 тыс. ₽ за модуль, эпоксидная столешница +20–40%; вытяжной шкаф — 150–500 тыс. ₽ в зависимости от ширины и оснащения; шкаф для ЛВЖ — 120–300 тыс. ₽; антивибрационный — 90–200 тыс. ₽. На «цена лабораторной мебели» влияет три фактора: материал столешниц, комплектация коммуникациями (вода/газ/электро) и нестандарт по размерам. Закладывайте доставку/монтаж 7–12% от сметы и пусконаладку вытяжек отдельно. Чтобы «лабораторные столы купить» без сюрпризов — требуйте образцы/выкрасы и протоколы химстойкости до подписания договора.

Логистика: срок изготовления типовых модулей 2–6 недель, спецразмеров — 6–12. Уточняйте габариты тары (часто 1600×800×1000 мм) и грузовой лифт; раскройте график доступа на объект, чтобы не встретиться лбами с укладкой пола и малярами. При приемке проверяйте геометрию, сколы покрытия, толщину порошка, наличие паспортов/инструкций и комплектности фурнитуры. Монтаж — нивелировка в плоскости до 2 мм/м, герметизация швов химстойким силикон-герметиком, испытание вытяжек «дымовой шашкой» и замер скоростей по сетке.

• Типичные ошибки: смешали «грязный» и «чистый» потоки; вытяжку посчитали «по площади», а не по фактическим шкафам; выбрали ЛДСП под кислоты; забыли о вытяжных шкафах для хранения кислот/ЛВЖ; розеток мало и без УЗО; нет сервисных проходов (минимум 900 мм за приборами); вентиляция шкафов не подключена к общему каналу.
• Еще одна частая промашка — неучтенная масса приборов: стол под 300 кг спектрометра сложился как карточный домик.

1. Соберите ТЗ: перечень работ, реагентов, приборов, режимы (часы/сутки), требования к зонам и персоналу.
2. Проработайте схему зонирования и баланс вентиляции под процессы, а не под «красивый план».
3. Подберите мебель и материалы под реальные реагенты, подтвержденные протоколами химстойкости.
4. Согласуйте инженерку: электрика, вода/канализация, газы, вытяжка, автоматика и датчики.
5. Зафиксируйте поставку, монтаж, пусконаладку и обучение персонала в одном календарном плане.

Итог простой: зонирование лаборатории — это не про мебель «какого цвета», а про потоки, воздух и риски. Когда эти три опоры учтены, все остальное — дело техники.
