Как правильно зонировать лабораторию: зоны, потоки, требования
Первый день после ремонта: сотрудники носят пробы, кто‑то ждет у мойки, вытяжной шкаф ловит сквозняк от двери. Уже через час видно, где «узкие» места и как потокам не хватает логики.
Если по-простому, зонирование строится вокруг потоков: люди, материалы, пробы, отходы и воздух. Разведите «грязные» и «чистые» траектории, проложите кратчайшие маршруты между приемкой, подготовкой, анализом и утилизацией. Шлюз (тамбур) у входа в чистые зоны, проходные боксы между складом реактивов и аналитикой, локальные вытяжки над источниками паров — это база. Проходы для двустороннего движения держите 1200–1500 мм, у одиночных линий — не менее 900 мм; глубина столов 600–750 мм, противостоящие линии — с рабочим коридором 1500–1800 мм. Важный момент: вытяжные шкафы не ставят напротив дверей и окон, минимум метр свободного пространства спереди и 300–500 мм по бокам.
Типовые зоны для зонирования лаборатории в Москве одинаковы для вузов, фармы и контроля качества, меняется только «вес» каждой:
- Приемка/разгрузка, кратковременный склад тары и образцов
- Подготовка проб, моечная с химстойкой канализацией (PP/ПВХ)
- Аналитика: «чистые» столы, весовая с пониженной вибрацией и отдельной вентиляцией
- «Грязная» химия и синтез под вытяжками, локальные укрытия
- Хранилища: кислоты/щелочи раздельно, ЛВЖ в вентилируемых шкафах
- Биобезопасность (при необходимости): BSL‑2/3 с боксами и шлюзами
- Инженерная: компрессоры, баллоны, коммуникационные стойки
Воздухообмен — нервная система планировки. Для химпрофиля держат 8–12 крат/час, для «тихих» помещений (весовая, микроскопия) — ближе к 6–8 при стабильном давлении. Для вытяжных шкафов ориентируются на среднюю скорость фронта 0,5 м/с, перепад давления «грязная»/«чистая» — 10–15 Па в сторону вытяжки. Стационарные моечные — с бортовыми отбортовками и поддонами, а канализацию делают из полипропилена; чугун и оцинковка быстро «съедаются» кислотами.
Городской контекст диктует детали: в центре Москвы комнаты с колоннами и низкими притолоками — модули и вытяжки выбирайте секционные, с разборной верхней обвязкой. И да, зонирование лаборатории в Москве часто упирается в существующую шахту вентиляции дома, поэтому расчет воздуховодов и баланс приточки/вытяжки лучше заложить до финального чертежа мебели.
Выбор лабораторной мебели по назначению и материалам
Лаборант проводит у микроскопа по шесть часов. Если стул жесткий, а стол шатается, к вечеру падает точность движений, и теряются данные — это стоит дороже любой столешницы.

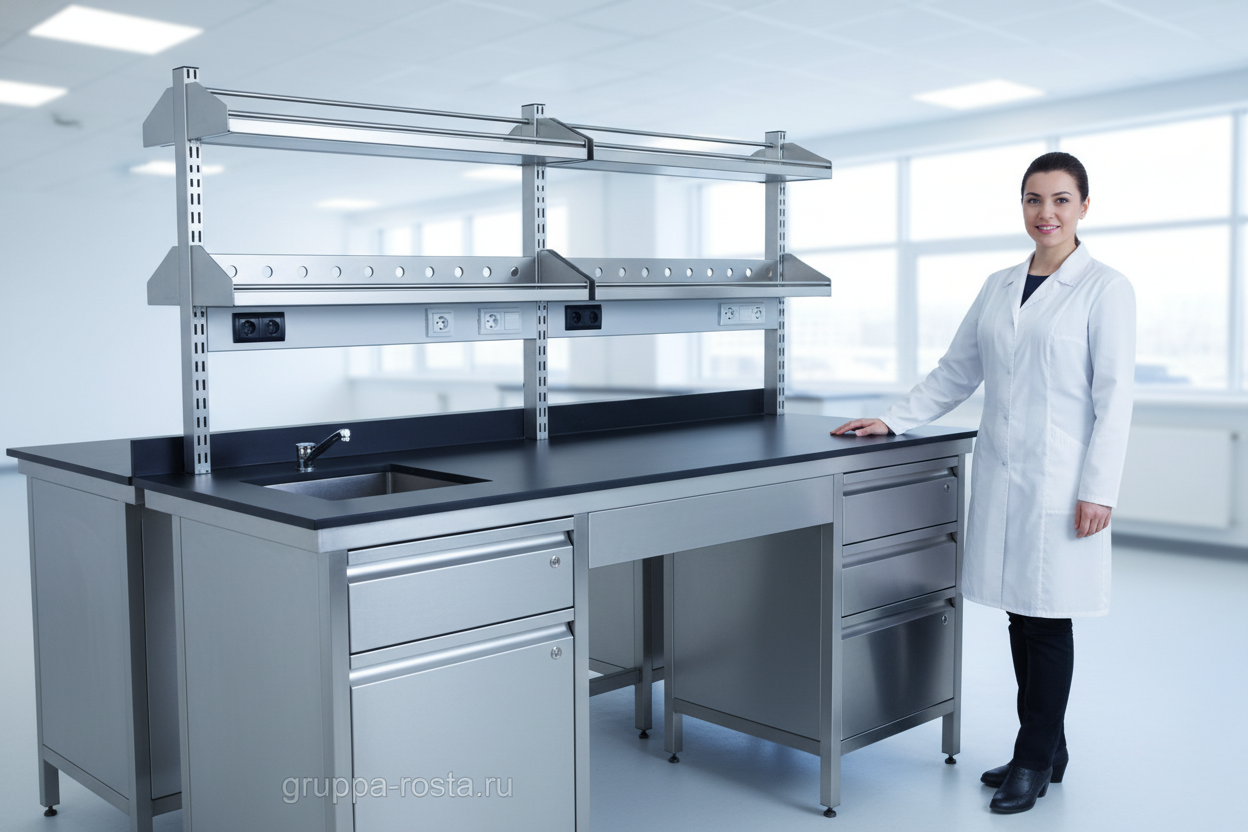

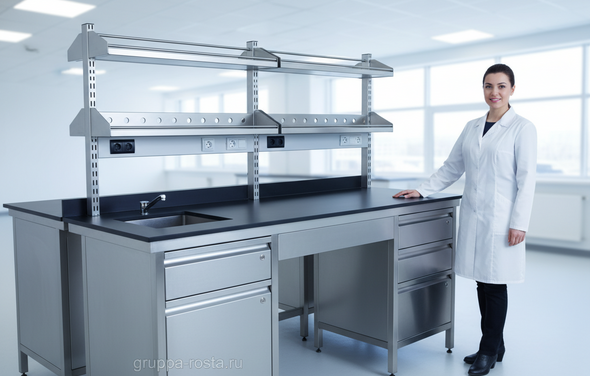

В реальности материалы решают 80% задач. Компакт‑ламинат (HPL) устойчив к большинству реагентов, любит воду и не боится частых протирок. Эпоксидная столешница терпит горячую посуду до 180 °C и концентрированные кислоты. Керамика экстремально химстойкая и жаропрочная, но тяжелая и дороже. Нержавейка AISI 304/316 идеальна под микробиологию и моечные, полипропилен выигрывает в шкафах для кислот и вытяжках для HF.
Каркас — сталь с порошковым покрытием или нержавейка; нагрузка на стол не менее 200–300 кг равномерно, выдвижные направляющие — от 30–45 кг на ящик. Мобильные тумбы на химстойких колесах, подиумы под оборудование с виброопорами, сервисные стойки с газом/вакуумом/электрикой — мелочи, которые экономят часы работы и километры «лишних» шагов.
Важный момент: высота рабочих поверхностей 750–900 мм (регулируемая — плюс к эргономике), для взвешивания лучше отдельный анти‑вибростол. Для электроники берите ESD‑поверхности с сопротивлением 10⁶–10⁹ Ом, для ЛВЖ — искробезопасную арматуру и принудительную вентиляцию шкафов. Краны и мойки — полипропилен или нерж., сифоны — PP, а не ПВХ с пластификаторами.
| Задача/зона | Столешница | Каркас | Особенности |
|---|---|---|---|
| Аналитика, общие работы | HPL (компакт‑ламинат) | Сталь с порошковым покрытием | Борт 10–20 мм, химстойкая кромка, нагрузка стола ≥ 250 кг |
| Кислоты/сильные окислители | Эпоксидная или керамическая | Сталь/нерж. | Лотки‑поддоны, фурнитура с PTFE‑вставками |
| Мойка/стерильность | Нержавеющая сталь AISI 304/316 | Нерж. | Радиусы кромок ≥ 2 мм, сварные мойки, сифоны PP |
| Работа с HF, HCl паром | Полипропиленовые вкладыши/настил | Полипропилен/сталь | Вытяжки и шкафы PP, проветриваемые |
| Термонагрузка, муфель | Керамика/эпоксидная с подставкой | Сталь усиленная | Теплозащита, зазор до стены ≥ 100 мм |
| Микроскопия/весовая | ESD‑HPL или гранитная плита | Сталь на виброопорах | Антивибростол, освещенность 500–1000 лк |
Требования, ГОСТы и нормы к лабораторной мебели и оборудованию
Приемка заходит, и первое, о чем спрашивают: паспорта, маркировка, протоколы испытаний. Часто это видно сразу — на шкафе нет таблички с серийным номером, а у вытяжки не указан диапазон скорости фронта.
Базовый стандарт для мебели — ГОСТ 31814‑2012 «Мебель лабораторная. Общие технические условия». Вытяжные шкафы — ГОСТ Р 52501‑2005. Электробезопасность приборов — ГОСТ IEC 61010‑1‑2014 (и профильные части‑2). Вентиляция и микроклимат проектируются по СП 60.13330.2016 (актуализированный СНиП по отоплению, вентиляции и кондиционированию) и внутренним регламентам предприятия. Для биобезопасности руководствуются действующими санитарными правилами (например, СП 1.3.3118‑13 для работы с микроорганизмами III–IV групп, актуальные редакции) и перечнями дезсредств.
Что это означает прикладно. Нагрузочные испытания столов и тумб — без остаточной деформации при 200–300 кг; стойкость к химии подтверждается по списку реагентов (кислоты, щелочи, органика) с временем экспозиции 24–48 часов. Радиусы кромок не менее 2 мм, острые углы исключены. Для шкафов хранения — поддоны на 10–20% объема тары, вентилирование 6–10 крат/час, раздельность кислот/щелочей и ЛВЖ. У вытяжных шкафов — паспортная скорость 0,5 м/с ± 0,1 м/с при типовой высоте проема, шум не выше 65 дБА.
Важный момент: «требования к лабораторной мебели ГОСТ» — это не только бумага, но и реальная безопасность. Газовые посты блокируются с вытяжкой, электрика имеет УЗО, розетки — на высоте и с IP по назначению. Для электроники — антистатические поверхности (10⁶–10⁹ Ом), заземление контуром с проверкой сопротивления. Освещенность рабочих поверхностей — 500–1000 лк; в весовой и при тонких работах берут верхнюю границу.
Пожарная безопасность подтверждается соответствием ТР о требованиях пожарной безопасности (ФЗ‑123) и внутренним регламентам: ЛВЖ — в искробезопасных шкафах, огнестойкость кабель‑каналов, маркировка путей эвакуации. Для химических факторов ориентируются на действующие СанПиН по профилю (например, 1.2.3685‑21 по ПДК химических веществ) и ГОСТ 12.1.007 по классификации вредных веществ. Паспорт на мебель должен включать инструкции по эксплуатации и перечень допустимых моющих/дезсредств.
И еще о документах. Серийная продукция — с декларацией ЕАЭС (ТР ТС 010/2011 и смежные), нестандарт — с протоколом приемо‑сдаточных испытаний. На объекте ведут журнал измерений скорости воздуха в вытяжках, раз в 6–12 месяцев проводят поверку.
Цены, поставщики и индивидуальное производство лабораторной мебели
Смета выросла на треть — руководитель спрашивает, почему «столы как в офисе» стоят дороже. Ответ прост: химстойкие материалы, вентиляция и безопасность добавляют к базе не 5%, а иногда в разы. И да, на «цена лабораторной мебели» в Москве влияет не только материал столешницы, но и логистика, монтаж в стесненных условиях и требования службы охраны труда.
В реальности рынок делится на три корзины: серийные российские заводы (короткие сроки, адекватная цена), московские производители и интеграторы с индивидуальным проектированием (под сложные помещения), а также импорт премиум‑класса для чистых зон и крупных кампусов. Запросы вроде «купить лабораторную мебель Москва» чаще всего закрываются комбинацией: базовые модули — локально, сложные вытяжные решения — по спецзаказу.
| Позиция | Ориентировочная цена, ₽ (Москва) | Комментарий |
|---|---|---|
| Стол лабораторный базовый (HPL) | 28 000 – 55 000 | 1200–1500 мм, нагрузка ≥ 250 кг |
| Стол с эпоксидной столешницей | 75 000 – 140 000 | Термостойкость до 180 °C |
| Тумба мобильная, химстойкая | 15 000 – 35 000 | Направляющие 30–45 кг |
| Вытяжной шкаф стандартный | 220 000 – 480 000 | Ширина 1200–1500 мм, 0,5 м/с |
| Вытяжной шкаф PP (кислоты/HF) | 380 000 – 750 000 | Полипропилен, коррозионностойкий вентилятор |
| Шкаф для ЛВЖ, вентилируемый | 60 000 – 160 000 | Искробезопасная фурнитура |
| Мойка (нерж./PP) с арматурой | 25 000 – 70 000 | Сифон PP, краны химстойкие |
| Антивибростол | 130 000 – 300 000 | Гранит/демпферы |
| Сервисная стойка (газ/вакуум/эл.) | 35 000 – 95 000 | Коллекторы, клапаны, розетки |
| Монтаж, пусконаладка | 8% – 15% от поставки | Зависит от этажа и допусков |
Индивидуальное производство нужно, когда помещения со сложной геометрией, требуется особая химстойкость или интеграция с действующими инженерными сетями. Сроки: серийка 2–4 недели, кастом 5–8 недель; предоплата обычно 50/50. Для прозрачности просите в КП отдельные строки на каркас, столешницу, фурнитуру, вентиляционную обвязку — так легче управлять бюджетом и точно понимать, за что платите.
Монтаж, логистика, сроки и типичные ошибки при оснащении
Монтажники приехали вовремя, но модуль 2100 мм не проходит в лифт бизнес‑центра. Пришлось разбирать раму в холле, теряя день — знакомая для Москвы ситуация.
Если по-простому, сроки складываются из восьми шагов: обмер и ТЗ (2–5 дней), 2D/3D‑проект и согласование инженерии (5–10 дней), производство (2–8 недель), доставка (1–3 дня), подъем/разгрузка (в тот же день), монтаж мебели (1–5 дней на 100 м²), обвязка коммуникаций и ПНР вытяжек (1–3 дня), сдача и обучение (0,5–1 день). В реальности добавьте время на пропуска, ночные окна для разгрузки в центре и согласование с эксплуатацией здания. Доставка по ТТК/МКАД может требовать отдельной машины с гидробортом — это плюс к бюджету.
Что предусмотреть заранее: ровность пола (перепад более 10 мм на 3 м — берите регулируемые опоры), точки воды/канализации из химстойких материалов (PP/PVDF), достаточное количество розеток 220/380 В с запасом 20–30%, закладные под воздуховоды и отверстия в стенах. Вытяжные шкафы — не ближе метра к дверям и приточным решеткам, баланс притока/вытяжки проверяют анемометром; дифференциал давления 10–15 Па — знак, что все «тянет» в нужную сторону. Для этажей выше третьего — заранее уточняйте габариты лифтов и возможность частичного разбора модулей.
Типичные ошибки при оснащении:
- Ставят вытяжной шкаф напротив двери/окна — срыв факела, нестабильная скорость фронта
- Хранят кислоты и ЛВЖ вместе — нарушение норм и риск коррозии/пожара
- Делают канализацию из стали/чугуна — за год «съедает» реагентами
- Экономят на сервисных стойках — в итоге шланги и кабели по полу
- Не закладывают виброизоляцию весовой — плывут показания
- Нет резервных розеток — удлинители, перегрев, провалы по безопасности
- Игнорируют шум от вентиляции — 70+ дБА убивает концентрацию
- Не проверяют «цена лабораторной мебели» с привязкой к материалам — «плюс» к смете в последний момент
И последнее: приемка легче, когда есть чек‑лист и протоколы — скорость воздуха в вытяжках, уровни освещенности, заземление ESD‑зон, паспорта на модули. Это экономит нервы и закрывает проект без «хвостов».
