Зонирование лаборатории С ценами

Как правильно зонировать лабораторию: цели и принципы

Пробирки приехали в 9:00, к 10:30 уже очередь к вытяжному шкафу, а аналитик с весами перебирается с места на место. Картина знакомая: зонирование не продумали, и движение людей, материалов и воздуха конфликтуют. Исправляется это на чертеже — дешевле всего.

Цель зонирования лаборатории проста: разделить «грязные» и «чистые» потоки, обеспечить безопасность и сократить лишние перемещения. Если по-простому — опасное убираем под вытяжку, точное — подальше от вибраций, а хранение — вообще в сторону. Планируйте три контура: рабочая зона подготовки/аналитики, химическая зона (вытяжки, мойки, реактивы), складская зона (общие запасы, СИЗ, тара). Свяжите их логикой процесса: приемка → подготовка → анализ → утилизация.

Есть несколько прагматичных размеров, которые экономят нервы. Проходы — не уже 1200 мм, перед вытяжным шкафом держите свободные 1500 мм. Глубина столов 600–750 мм, высота для стоячей работы 900 мм, для сидячей — 740–760 мм (подходят и высокие стулья). Раковина — в пределах 2–3 м от реакционной позиции, аварийный душ и глазная ванна — в доступности до 10 м. Важно: флаконы с кислотами и щелочами не соседствуют, ЛВЖ — только в вентилируемых огнестойких шкафах.

В реальности сильнее всего срывает ритм три вещи: одна вытяжка на всех, отсутствие сервиса коммуникаций (вода/газ/вакуум «с потолка» или шинопроводом), и мелочи вроде розеток «не там». Закладывайте сервис-лайн (service spine) посередине острова, ставьте не одну, а 2–3 вытяжки меньшей ширины, а на весовую позицию — отдельный антивибрационный стол. Тогда и работать тише, и риски ниже.

Требования и стандарты для лабораторной мебели (ГОСТ)

Инженер открывает паспорт на стол: какие нагрузки выдержит, к каким реагентам стойкая столешница, что с вентиляцией у шкафа? Ответы не «по ощущениям», а по документам — так проверяет закупщик и служба ОТ.

По требованиям ГОСТ лабораторная мебель должна соответствовать ряду норм безопасности, прочности и эргономики. Базовый документ — ГОСТ 22046‑89 «Мебель лабораторная. Общие технические условия». Для рабочих столов действует ГОСТ EN 13150‑2011 (лабораторные верстаки: размеры, устойчивость, химстойкость), для шкафов и тумб — ГОСТ EN 14727‑2011. Вытяжные шкафы сертифицируются по ГОСТ Р 53104‑2008 и ГОСТ Р EN 14175 (скорость подсоса, герметичность, шум). Электробезопасность и вентиляция — по профильным разделам ТР ТС и СП; но мебельные узлы обязаны выдерживать указанные в стандартах нагрузки и тесты материалов.

Часто это видно сразу: окраска рамы — порошковая эпоксидная (не отслаивается от спиртов), фурнитура — нержавеющая, столешница с каплеотбойником и бортиком 3–5 мм. Уточняйте паспорта материалов и протоколы испытаний — это такая же часть «лабораторная мебель купить», как и цвет фасадов.

Как выбирать мебель по зонам: рабочие, химические, складские

Весовщик ставит аналитические весы на обычный стол — цифры «гуляют». В соседнем углу микроскоп бликует от верхнего света, а на мойке колбы скользят по гладкому постформингу. Неправильная мебель в «правильной» зоне крадет точность и время.

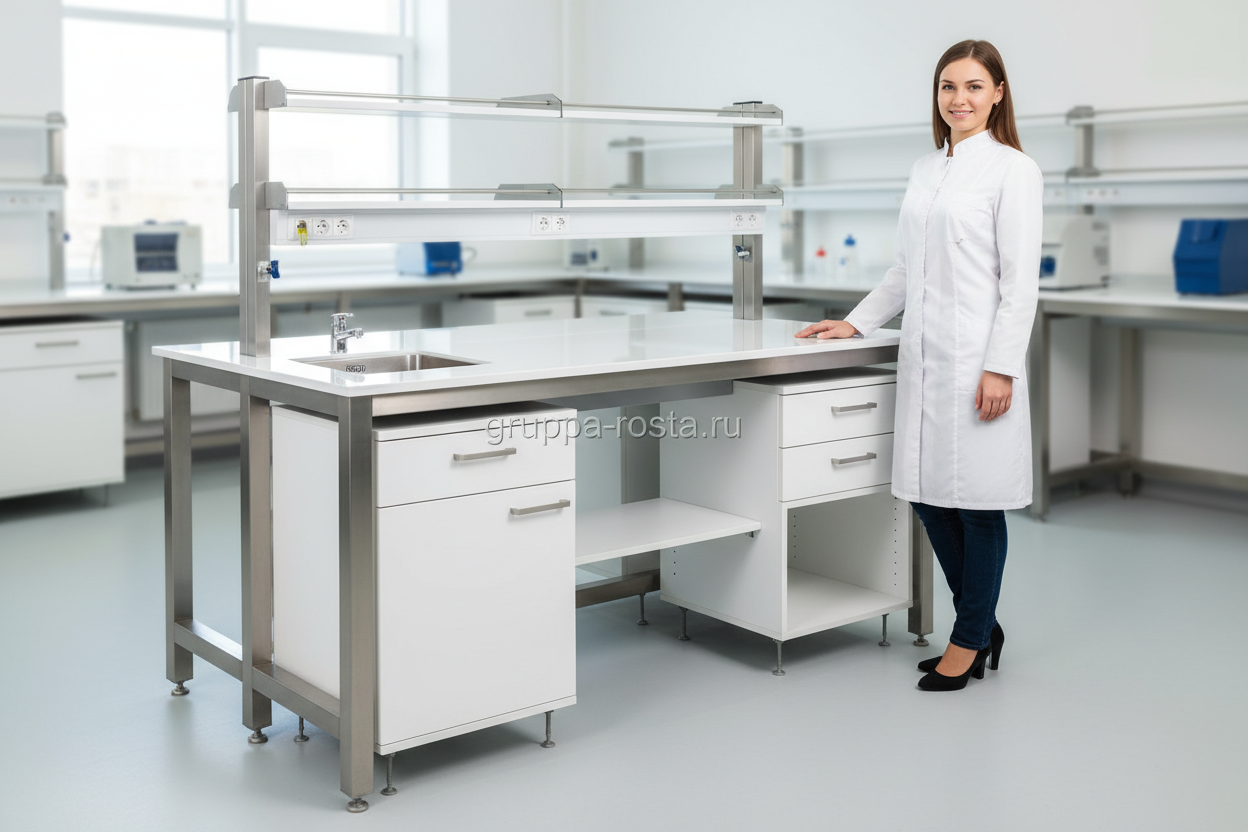

Рабочие зоны (подготовка, аналитика, приборы). Для пробоподготовки — островные или пристенные столы 750 мм глубиной, столешницы HPL compact/эпоксидная смола, розетки и сервис-рейка на уровне 1100–1200 мм. Для весов — антивибрационный стол с гранитной/бетонной плитой, отдельный контур питания и отсутствие проходного трафика. Для микроскопии — регулируемые стулья и подлокотники, матовые поверхности (меньше бликов), локальное освещение 500–750 лк. Инструментальные позиции выдерживают 150–300 кг точечной нагрузки — уточняйте раму (сталь 40×40, поперечины).

• Высота сидячей работы — 740–760 мм, подстолье с выкатными тумбами на шариковых направляющих.
• ESD‑позиции — токопроводящие коврики и заземление, наличие ESD‑розеток и браслетов.

Химические зоны (реакции, промывка, утилизация). Вытяжные шкафы по ширине 1200/1500/1800 мм, с ПВХ/PP‑поддоном, нижними коммуникационными шкафами и кран-боксами (вода/газ/вакуум). Мойки — полипропиленовые или керамические, сушилки стекла — с каплеуловителями, вокруг — столешницы из эпоксидной смолы/керамики. Реагенты — в вентилируемых шкафах с коррозионностойкими полками; ЛВЖ — в огнестойких (тип 30/90).

1. Размещайте вытяжки перпендикулярно основным потокам воздуха, исключайте сквозняки.
2. Горячие плиты и мантии — на термостойких площадках, не ближе 300 мм к краю.

Складские зоны (реагенты, расходники, тара). Универсальные шкафы 600/900 мм шириной, полки с бортом 10–20 мм, маркировка уровней. Для кислот/щелочей — разнесённое хранение, ванночные полки, подключение к вытяжке. Газовые баллоны — в металлических шкафах с вентиляцией и цепями фиксации, таблички опасности по ГОСТ. Часто это видно сразу: если на складе стоят «бытовые» стеллажи, через месяц борта ржавеют, а карточки намокают — экономия мнимая.

Чтобы лабораторная мебель купить без сюрпризов, собирайте комплект по зонам, а не «по каталогу». Сверьте посадочные размеры приборов, нагрузки и химпрофиль, а затем привяжите мебель к инженерии — вода, канализация, вентиляция, силовые линии.

Сравнение материалов: химстойкость, износ и стоимость

Капля 37% HCl упала на столешницу — что будет через 10 минут? Именно под такие моменты подбирают материал, а не «чтобы красиво». И да, разные зоны смело комбинируют: дорогую эпоксидку — только там, где реально нужно.

Важный момент: стойкость — не магия, а протокол. По ГОСТ EN 13150 столешницы тестируют наборами реагентов, оценивая изменение блеска/цвета/структуры. Если в ТЗ фигурируют концентрированные H2SO4/HNO3, берите эпоксидную смолу или керамику и не экономьте на бортике и каплеотбойнике.

Часто это видно сразу: если на острове с горячими плитами лежит HPL, края «подвариваются» уже к концу квартала. Подбирайте материал под сценарий, а не наоборот — так и цена лабораторной мебели остается разумной.

Модульность, масштабирование и индивидуальное производство мебели

Сегодня три стола и одна вытяжка, через год — приборный остров и вторая линия мойки. Модульная система спасает от «снести всё и начать заново» — рамы и тумбы переставляются, сервисная шина докидывается без пыли.

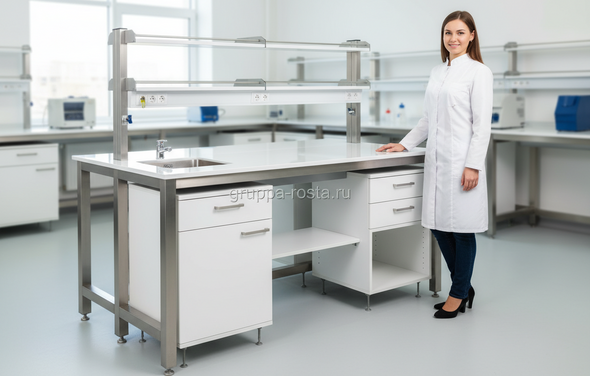

• Базовые модули: ширина 600/900/1200 мм, глубина 600/750 мм, рамы из стали 40×40 с порошковым покрытием.
• Сервис-лайн: электро/сети/газ/вакуум в центральной колонне или шинопроводе, быстросъёмы, цветовая маркировка.
• Тумбы на скрытых колёсах (до 80 кг/тумбу), фиксаторы, замки, перф-панели для инструментов.
• Рост: добавочные мосты/надстройки, второй уровень полок, вытяжные модули локальной аспирации.

Индивидуальное производство — когда нужен вырез под конкретный прибор, усиление под 300+ кг, нестандартная химстойкость или ESD. Сроки: модуль — 2–4 недели, кастом — 5–8 недель; монтаж 1–5 дней на 30–80 м². Гарантия типично 12–36 мес., доступность ЗИП — спрашивайте заранее.

Стоимость зонирования: цены, калькуляция и варианты комплектаций

Бюджет всегда конечен. Но и переплачивать «за красивую картинку» не хочется. Проще считать по зонам и узлам — сразу видно, где деньги, а где можно сэкономить без вреда для процесса.

Пример калькуляции на 50 м²: рабочая зона — 6 столов (HPL) с тумбами = ~360 000 ₽; весовая позиция = 120 000 ₽; химзона — вытяжной шкаф 1500 = 320 000 ₽, мойка PP = 65 000 ₽, шкаф реагентов = 90 000 ₽; склад — 2 шкафа = 120 000 ₽; стулья 4 шт. = 60 000 ₽; сервис-рейка 2 поста = 180 000 ₽. Итого мебель: ~1 295 000 ₽. Доставка/монтаж (12%) ~155 000 ₽. Общая сумма: ~1 450 000 ₽. В реальности вилку даст материал столешниц и тип вытяжки.

Варианты комплектаций:

• Эконом: HPL в рабочих зонах, одна вытяжка 1200, без антивибростола — 0,9–1,2 млн ₽ на 40–50 м².
• Стандарт: HPL + эпоксидка в химзоне, вытяжка 1500, антивибростол — 1,3–1,8 млн ₽.
• Про: эпоксидка/керамика в ключевых точках, две вытяжки, огнестойкий шкаф ЛВЖ, сервис-лайн — 2,0–3,2 млн ₽.

Чтобы цена лабораторной мебели не «уплыла», фиксируйте ТЗ: список операций, перечень реагентов, габариты и веса приборов, планы инженерии. Тогда зонирование лаборатории ляжет в смету без догадок, а закупка пройдет без дополнительных раундов и спешных допзакупок.
