Как выбрать лабораторную мебель: требования и материалы

Первый день в новой лаборатории: приборы приехали, реактивы на подходе, а столешницы уже покрылись пятнами от ацетона. Это не драматизация — такое случается, когда выбор материалов оставили «на потом».

Если по-простому, выбор начинается не с каталога, а с карты процессов: какие реакции, какие реагенты, какие температуры и нагрузки. Для «мокрой химии» подойдут столешницы из эпоксидной смолы 25–32 мм, для агрессивных паров — полипропилен (PP), для стерильных помещений — нержавеющая сталь AISI 304/316. Компакт‑ламинат HPL 10–16 мм хорош там, где много механики и мало кислот; керамика устойчива к горячему стеклу и резким термошокам. Каркасы — сталь с порошково‑полимерным покрытием 60–80 мкм или алюминий для зон с повышенной влажностью.

В реальности «универсальной» столешницы не существует. Эпоксидка переживает проливы H2SO4 и NaOH, но боится длительного ультрафиолета; HPL дешевле и легче, зато слабее к хлорсодержащим окислителям; нержавейка не боится воды и дезинфекции, но царапается и чувствительна к соляной кислоте. Важно сверять не маркетинговые обещания, а протоколы химстойкости (список реагентов и время экспозиции), а также реальную несущую способность: рабочий стол должен держать минимум 200–300 кг без прогиба более 2 мм на метр пролёта.

Когда планируется проектирование лаборатории под ключ, удобнее брать лабораторную мебель от производителя — единый сервис на проект, изготовление и монтаж. Так проще собрать материал-микс под разные зоны: кислотный участок, аналитика, моечная, микробиология. Часто это видно сразу на чертежах: где-то нужна керамика с бортиком‑лотком, а где-то — HPL с антибактериальной добавкой.

И ещё один важный момент. Прежде чем купить лабораторный стол, проверьте доступность комплектующих: мойки из полипропилена/керамики, сушилки стекла, сервисные колонки, газовые краны, электрощиты IP44–IP54. Наличие этих узлов у производителя экономит недели на согласованиях.

Технические характеристики столов, вытяжек и шкафов

Лаборант тянется к розетке, шнур натягивается через проход — и вот уже риск зацепить штатив. Такое мелкое неудобство часто вырастает в простои и испорченные серии.

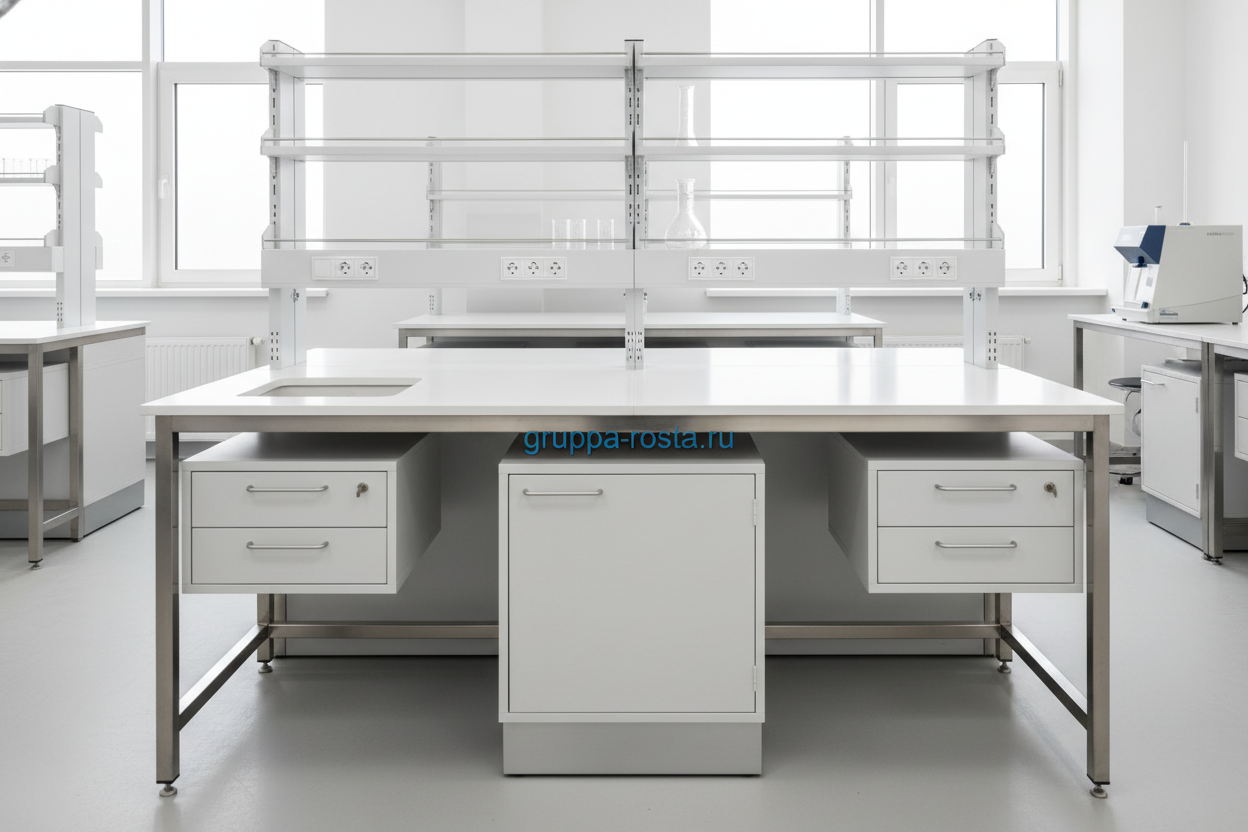

Столы. Несущая рама — сталь 1,5–2,0 мм с порошковым покрытием, регулировка опор ±20–30 мм, статическая нагрузка 200–400 кг. Столешницы: HPL 10–16 мм, эпоксидка 25–32 мм, керамика 20+ мм; кромки с подъёмом 3–5 мм для локализации проливов. Для электроники — ESD‑решения с поверхностным сопротивлением 10^6–10^9 Ом, точка заземления выведена на фасад. Оснастка: рейлинги и консоли под приборы (до 30 кг на полку), сервис‑панели с розетками, USB, сжатым воздухом и газом.

Вытяжные шкафы. Лицевая скорость 0,5 м/с (общие задачи), 0,3 м/с (энергоэффективный режим при закрытой створке), до 0,7 м/с для особо опасных процессов; производительность 400–1200 м³/ч на метр ширины. Створка — закалённое стекло 6–8 мм, рабочая высота окна 400–500 мм. Внутренняя облицовка — HPL/PP/керамика под химию, поддон‑лоток на 5–10 л, подсветка не менее 500 лк, шум на рабочем месте не более 55 дБА. В реальности тише — значит безопаснее: оператор не будет «прикрывать» окно ради комфорта.

Шкафы. Полки с нагрузкой 40–70 кг, перфорация для перестановки с шагом 32 мм. Корпус из стали 0,8–1,2 мм, покрытие 60–80 мкм, класс коррозионной стойкости от C2/C3; двери со стеклом — толщина 4–6 мм (закалённое). Специальные: кислото‑щелочные с вытяжкой и PP‑поддонами, для ЛВЖ — с огнестойкостью по европейской классификации и автономной вентиляцией; замки с мастер‑ключом.

• Электробезопасность: розеточные блоки IP44–IP54, УЗО/диффавтоматы в сервис‑панелях.
• Вентиляция: вентканалы и вентиляторы из PP/PVDF/FRP для кислотных паров, фланцы стандартных диаметров 160–250 мм.
• Микро‑вибрации: для весов — отдельные антивибро‑столы с гранитной плитой 60–120 кг.

Стандарты, ГОСТы и нормативы для лабораторной мебели

На приёмке комиссия спрашивает: «Где декларации и протоколы испытаний?» В этот момент особенно ценится, когда все бумаги укомплектованы и привязаны к конкретным позициям.

Ориентируйтесь на профильные документы. Для вытяжных шкафов — европейская серия EN 14175 (аэродинамика, безопасность), для лабораторной мебели — EN 14727 (шкафы и тумбы) и EN 13150 (рабочие столы, эргономика). На российском рынке запрашивают соответствие требованиям ГОСТ лабораторной мебели (общие техусловия и безопасность) и нормам охраны труда из серии ССБТ (эргономика рабочих мест, шум, освещённость), а также санитарным правилам (актуальные СП/СанПиН для помещений и отделочных материалов). Важный момент: электрика в мебели и вытяжках должна соответствовать ПУЭ, а применяемые материалы — классам пожарной опасности согласно СП/ФЗ по пожарной безопасности.

Что попросить у поставщика. Декларации/сертификаты соответствия на мебель и вытяжки, паспорта материалов с перечнем химической стойкости, протоколы испытаний на устойчивость, нагрузку, аэродинамику, паспорта вентиляторов. При проектировании лаборатории под ключ удобно включить это в состав исполнительной документации — тогда при проверках не придётся «собирать по ниткам».

• Международные ориентиpы качества: практики SEFA (например, SEFA 8 для мебели, SEFA 1/3 для шкафов), применимые по согласованию.
• Требования по вентиляции и воздухообмену — по проекту ОВиК и местным строительным нормам (скорости в каналах, кратность, утилизация).

Модульность, масштабирование и индивидуальное производство мебели

Сегодня у вас один спектрометр, а через полгода — ещё два и термошкаф. Если мебель «монолитная», лаборатория превратится в склад подставок.

Модульная сетка — 450/600/900/1200 мм по ширине и 600/750 мм по глубине — позволяет нарастить ряды без переизобретения тумб и столешниц. Тумбы откатные и подвесные, с быстрой перестановкой; консольные системы освобождают пол для уборки и коммуникаций. Сервис‑рейки и перфорированные стойки дают гибкость: сегодня — полки, завтра — держатели мониторов и колбы. В реальности это экономит часы при любых перестановках парка приборов.

Когда стандартных узлов не хватает, выручает индивидуальное изготовление: вырезы под мойки, чаши, ванны, гнёзда весов, интеграция UPS, вывода газов, автоматических дозаторов. Производитель подбирает материал под конкретную химию и разовый риск (например, бортик‑лоток и перелив на 10 л). BIM‑модели/семейства Revit ускоряют увязку с ОВиК, ВК, электрикой; коллизии ловятся до запуска резки.

Если по-простому — комбинируйте: 80% типовых модулей + 20% индивидуальных. Так и сроки, и бюджет останутся вменяемыми, а функционал будет ровно «под задачу».

• Берите тумбы с взаимозаменяемыми фасадами/направляющими: спустя год можно сменить «ящики» на «двери» без новой тумбы.
• Столы на роликах с фиксаторами — быстрое переоборудование зон, но следите за жёсткостью и нагрузкой (не менее 200 кг на стол).
• Резерв по коммуникациям: дополнительные кабель‑каналы, свободные розетки, «слепые» заглушки под будущие газ/воду.

И помните: лабораторная мебель от производителя обычно даёт совместимые модули на годы вперёд — не придётся «сшивать» разные линейки.

Цена, коммерческие условия и виды комплектования

Смета растёт на 30%, хотя «ничего не меняли». Часто это видно сразу: в базовой поставке не было мойки, сушилки стекла, рейки под реактивы и сервис‑панелей.

Цена лабораторной мебели складывается из материала столешниц и облицовок, габаритов, оснастки, а также доставки и монтажа. Диапазон материальных решений: HPL — самый доступный, эпоксидная смола — средний сегмент с высокой химстойкостью, керамика и AISI 316 — премиум для тяжёлой химии и стерильных зон. Вытяжные шкафы заметно «скачут» в цене из‑за аэродинамики, автоматики створки, материалов внутренних панелей и вентсистемы. Важный момент — TCO: экономия на материале часто оборачивается заменой столешницы через 1–2 года, а это и простой, и повторная логистика.

По комплектованию честнее сразу фиксировать уровни: базовый (стол + тумба + столешница), функциональный (добавлены сервис‑рейка, полки, мойка/краны), расширенный (сервис‑панель с электрикой/газами, сушилка, экраны). Когда решаете купить лабораторный стол, требуйте спецификацию с артикулами, материалами и нагрузками на каждый узел — это упрощает сравнение предложений.

Коммерческие условия прозрачны, когда прописаны сроки изготовления (обычно 15–45 рабочих дней в зависимости от объёма и кастомизации), график платежей (например, 50/40/10), условия доставки (включая подъём/разгрузку), монтаж и обучение персонала. При проектировании лаборатории под ключ всё это связывается в один календарный план и SLA на запуск.

Монтаж, логистика, сроки и типичные ошибки при оснащении

Фура приехала вовремя, но грузовой лифт «на ремонте». Картина знакомая? Без плана разгрузки и маршрута заноса даже идеальный проект превращается в квест.

Начинайте с шеф‑обследования: проёмы и повороты (минимум 800–900 мм), несущая способность пола, ровность (не более 3 мм на 2 м правила), точки под воду/канализацию/газ/электрику, фланцы под вытяжку. Уточните график шумных работ и «окна» доступа. Упаковка — в жёстких ящиках, керамика — только вертикально, стекло — на пирамиде; маркировка мест — по зонам комнат. Типовые сроки монтажа среднего объекта — 5–15 рабочих дней плюс пусконаладка вытяжек (балансировка по скоростям, дым‑тест) и обучение персонала.

Ошибки повторяются из проекта в проект. Если по-простому — вот чек‑лист «как не надо» и чем это заменить.

• Ставить вытяжной шкаф без расчёта воздуха — низкая лицевая скорость, запахи. Решение: увязать с ОВиК, заложить 0,5 м/с и регулировочные заслонки.
• Домашние столешницы вместо химстойких — пятна и разбухание. Решение: эпоксидка/HPL/керамика по карте реагентов.
• Нет поддонов и бортиков — проливы «убегают» под тумбы. Решение: лоток 5–10 л, бортик 3–5 мм, поддоны в тумбах.
• Смесители/сифоны «бытовые» — коррозия и течи. Решение: химстойкие краны, PP/PVDF сифоны.
• Нулевая подготовка под ESD — сбои приборов. Решение: ESD‑покрытия и заземление, проверка сопротивления.
• Нет сервисного доступа — узлы не обслужить. Решение: лючки, задние панели на винтах, минимум 150 мм до стен под трассы.

Финиш — акт сдачи с замерами высот, уровней, скоростей по вытяжкам, инструкциями и комплектом документов: паспорта, гарантии, перечень ЗИП. Так лабораторная мебель от производителя начинает работать с первого дня, а не после «добора мелочей» неделями.
