Проектирование лаборатории: зонирование, потоки и планировка

Пустое помещение, сроки поджимают, а завтра приезжают первые приборы. Именно в этот момент становится видно, продумана ли планировка лаборатории: где встанут вытяжки, как пойдут пробы, куда унесут отходы и не встретятся ли чистые потоки с «грязными».

Логика простая: разделяйте процессы и не пересекайте маршруты. Выделяйте зоны приема образцов, подготовки, анализа, хранения реактивов, мойки/сушки, а также отдельный узел для отходов и опасных веществ. Проходы — не менее 1200 мм для основных коридоров и 900 мм для рабочих проходов; между спинками стульев оставляйте 1500–1800 мм. Вытяжные шкафы лучше ставить перпендикулярно основным потокам и вдали от окон; минимальная скорость входного потока на створе — около 0,5 м/с. Умывальники и аварийный душ/глазная ванна — в пределах 10 секунд доступности (примерно до 15 м), а рядом — свободная зона без загромождения. Критично заранее рассчитать энергетику: розетки с запасом 25–40%, отдельные линии под «тяжелых» потребителей и закладку под UPS.

• Чистые и «грязные» потоки разводите физически и по времени.
• Балансовая, микробиологическая, органика/минералка — лучше в самостоятельных комнатах или хотя бы в изолированных модулях.
• Шумные приборы (насосы, ультразвук) — в нишу или отдельную «техзону».

По инженерии: заведите к каждой позиции меблировки точные точки под воду, канализацию, сжатый воздух, газы и выводы вентиляции. Если по-простому — сначала чертим план мебели в масштабе, затем по нему размечаем коммуникации, а не наоборот. И да, лучше сразу предусмотреть один «резервный» канал вентиляции под будущую вытяжку.

Выбор мебели: столы, вытяжные шкафы и шкафы хранения

Реагент пролился — а столешница даже не побледнела. Так и должно быть. В реальности по мебели видно уровень лаборатории еще на входе, поэтому вопрос «как выбрать лабораторный стол» — не про красоту, а про ресурс и безопасность.

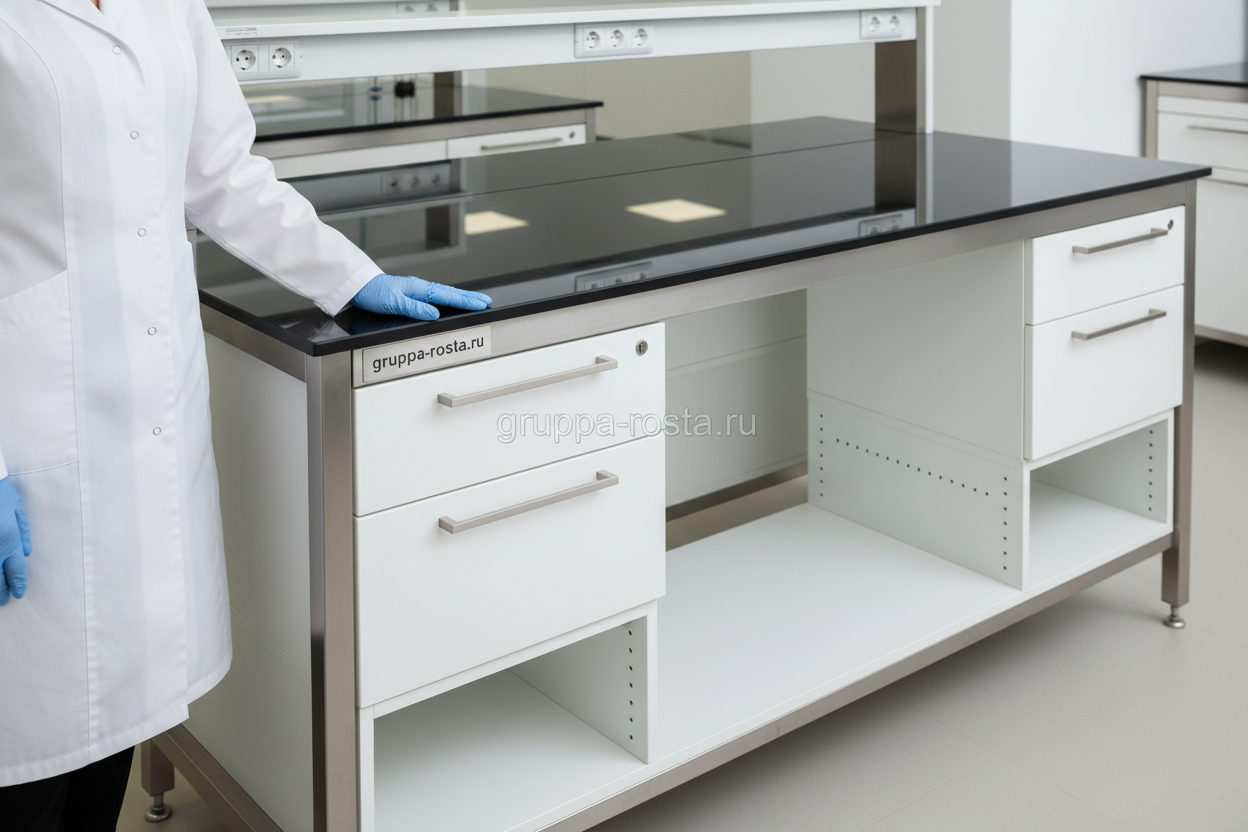

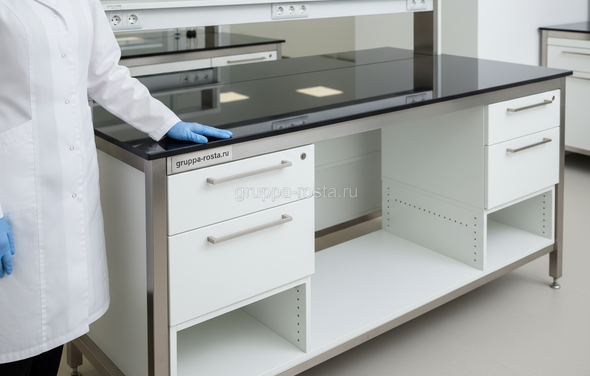

Основа рабочего стола — рама. Сталь с порошковой окраской или алюминиевый профиль, несущая способность не ниже 200 кг на секцию 1200×600 мм, регулировка опор, антискользящие пятки. Столешницы под задачу: HPL-компакт/фенол для общей химии, эпоксидный монолит для агрессивной химии, нерж. AISI 316 для влажной и солевой среды, керамика для высокой термостойкости, полипропилен — под кислоты и флотацию. Электрика — встраиваемые блоки IP44, кабель-каналы и заземление шинами, у мойки — смесители с химстойкими клапанами и мойчная посуда.

• Вытяжные шкафы: створка из закаленного стекла, надежный противовес, подсветка LED, сервисные посты (газ, вода, вакуум), розетки IP54, поддон-лоток, подвод к локальной вытяжке и датчик скорости воздуха на створе.
• Шкафы для ЛВЖ: огнестойкость класс 30/90 минут, автоматическое закрытие дверей при нагреве, поддон для проливов, пассивная/активная вентиляция, маркировка GHS/ГОСТ.
• Шкафы для кислот/щелочей: полипропиленовые или стальные с химстойким покрытием, вентиляция, раздельные секции для HNO3/органических кислот, съемные поддоны.
• Шкафы для газовых баллонов: анкеровка к стене/полу, цепи/ленты, отвод вентиляции, детекция утечек по задаче.

Часто это видно сразу: мебель из ЛДСП, офисные петли, ноль химстойкости. Такой «демо-комплект» быстро превращается в расходник. Берите промышленную линейку с документами и испытаниями на химстойкость и нагрузку; на вытяжки — с протоколом замеров 0,5 м/с по створе.

Материалы и сравнение: износостойкость рабочих поверхностей

Одна и та же лаборатория может жить на трех типах столешниц: фенол для «общей химии», эпоксидка под агрессивные среды, керамика — когда часто горячо. Важный момент: смотрим не только на химстойкость, но и на удар/царапание, ремонтопригодность и массу (перенастройка модулей).

Ниже — сжатая сравнительная таблица. Значения ориентировочные, но отражают практику: разливы H2SO4/NaOH, кратковременный нагрев посуды, падение колбы, частая протирка спиртом и ацетоном.

Если задача — «универсал с запасом», выбирают эпоксидку. Для сильных кислот и влажных процессов — PP-вставки, поддоны и вытяжки из полипропилена. Для стерильности и мойки паром — нержавейка, а когда часто горячая посуда — керамика.

Требования и стандарты (ГОСТ, СанПиН, промышленная безопасность)

Инспектор зашел, посмотрел на вытяжку, на документы и на маркировку шкафов — понятно все за пять минут. Документы должны быть в порядке, а не «поищем потом».

На мебель — соответствие действующим требованиям «ГОСТ лабораторная мебель» и протоколы испытаний: нагрузки полок, устойчивость, химстойкость поверхностей. На вытяжные шкафы — паспорт с фактической скоростью входного потока (около 0,5 м/с), уровнем шума и освещенности, результатами пуско-наладки. СанПиН — по воздухообмену, освещенности рабочих мест, водоснабжению, обращению с реактивами и отходами; промышленная безопасность — хранение ЛВЖ/ГЖ, газовых баллонов, заземление и искробезопасность по среде. В реальности спасает чек-лист, а не память.

1. Паспорт вентиляции: кратность воздухообмена (обычно 6–12), баланс приток/вытяжка, локальные отсосы.
2. Паспорта мебели/столешниц: химстойкость к наборам реагентов, несущая способность (≥200 кг/секция), класс эмиссии формальдегида Е1 для плитных материалов.
3. Электробезопасность: заземление мебели и приборов, розетки IP44–IP54 в зонах брызг, автоматы/УЗО по группам.
4. Пожарная безопасность: шкафы для ЛВЖ с огнестойкостью 30/90 мин, поддоны для проливов, маркировка и планы эвакуации.
5. Охрана труда: эргономика рабочих мест, освещенность 500–1000 лк, шум по нормам, доступность аварийного душа/глазной ванны.

Важно требовать у поставщика сертификаты/декларации соответствия, инструкции по эксплуатации и формуляры на сервисную арматуру (газ/вода/вакуум). «Есть, но пришлем позже» — тревожный сигнал. Часто это видно сразу по документам: аккуратность и полнота — индикатор реального качества.

Для импортных решений допустимы эквиваленты (EN 13150 на столы, EN 14175 на вытяжки) при наличии русскоязычной эксплуатационной документации и результатов пуско-наладки на объекте.

Эргономика, модульность и масштабирование лаборатории

Лаборант проводит за микроскопом по 6 часов. Если стол ниже нормы и нет подставки под ноги — к вечеру падает точность, растут ошибки.

Эргономика — это не «приятно иметь», а способ повысить выход годной аналитики. Высота столов: сидя 730–760 мм, стоя 900–1050 мм; регулировка 650–900 мм закрывает большинство сценариев. Просвет под столом: ширина не менее 600 мм, глубина 450–500 мм. Кромки — радиусованные, чтобы не давили на предплечья; надстольные органы управления ставим в зоне досягаемости 300–450 мм. Освещенность 500–1000 лк на плоскости, матовые светлые столешницы для снижения бликов, антистатические решения — по приборам чувствительным к наводкам.

• Модульность: шаг 600/900/1200 мм, мобильные тумбы на роликах, рейлинги и перфорированные панели.
• Резерв роста: +20–30% к розеткам и местам под приборы, запас по вентиляции и один свободный газовый пост.
• Быстрая перестройка: разъемные коллекторы сервисов, независимые от мебели кабель-каналы, универсальные кронштейны.

Если по-простому — проектируйте так, будто через год добавите еще один приборный стол и одну вытяжку. Тогда масштабирование не станет ремонтом.

Цена, комплектация, монтаж и типичные ошибки при покупке

Сколько стоит обставить лабораторию? Ответ зависит от материалов столешниц, количества вытяжек, сервисной арматуры и монтажа. На «лабораторная мебель цена» влияют также логистика и пуско-наладка вентиляции.

Для прикидки: базовая химическая лаборатория 50 м² с одним вытяжным шкафом, 8–10 столами, мойкой, тумбами и двумя шкафами хранения — это порядка 1,4–2,2 млн ₽ без инженерии. Добавьте вентиляцию и коммуникации (еще 25–40% в зависимости от здания) — получите реалистичный бюджет. Важно закладывать сервис и расходники (уплотнения, фильтры, арматуру) на 2–3 года вперед.

• Типичные ошибки: брать офисную мебель из ЛДСП — она «умирает» от первого пролива.
• Экономить на столешнице и вытяжке — дорого потом: простои, брак, штрафы.
• Не заказывать проект коммуникаций «под мебель» — получаются розетки и краны «не туда».
• Игнорировать запас розеток/вентканалов — масштабирование превращается в стройку.
• Не проверять документы и испытания — нет паспортов, нет соответствия.

Вывод простой: сперва проект и планировка лаборатории с привязкой сервисов, затем — подбор материалов и узлов под риски, и только потом — коммерция. Так покупка не превращается в лотерею, а лаборатория стабильно выдает результаты.
