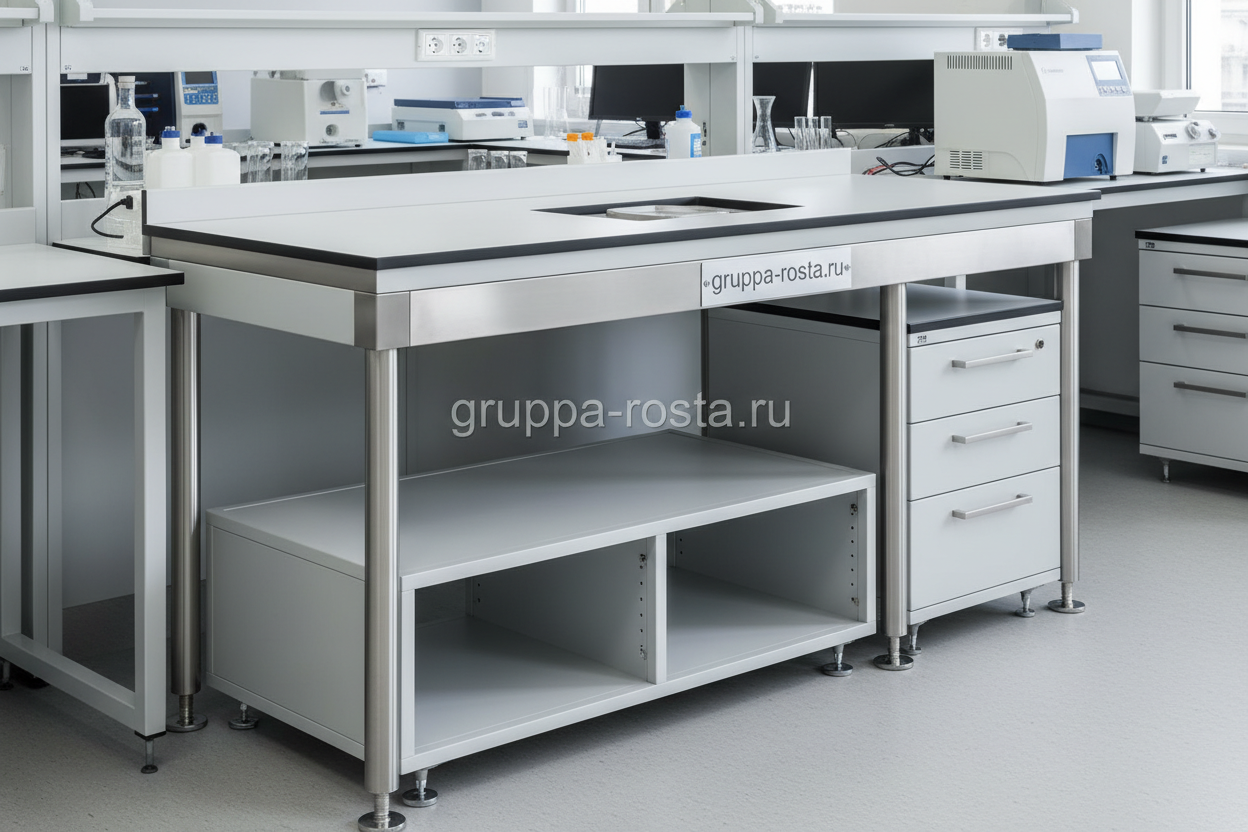

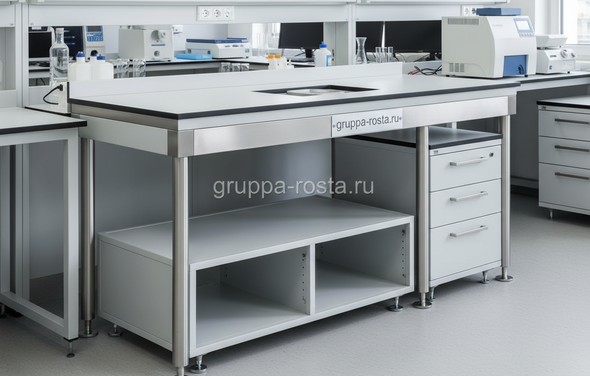

Как выбрать антивибрационный стол для весов
Картина знакомая: аналитические весы ловят ветер от кондиционера, стол дрожит от шагов в коридоре, цифры «плавают». В итоге анализ задерживается, а повторяемость результатов страдает. Правильный антивибрационный стол решает это без героизма персонала.
Если по-простому, выбор начинается с типа весов и требуемой дискретности: чем меньше д (d = 0,1 мг и ниже), тем массивнее плита и «мягче» изоляторы. Затем — помещение: этаж, тип перекрытий, близость лифтов, центрифуг, вытяжных шкафов. И, наконец, операторские факторы: нужны ли выдвижные полки, бортики, экраны от сквозняков, подставка под ноутбук и куда прятать кабели. Важный момент — не гнаться за «самым тяжелым» столом, если пол деревянный: можно получить обратный эффект.
- Аналитика 0,1–1 мг: тяжелая плита (гранит/диабаз 60–120 кг), пассивные изоляторы с собственной частотой 8–12 Гц.
- Микровесы 1–10 мкг: плита 100–150+ кг и пневмоопоры 1,5–4 Гц, плюс защита от потоков воздуха.
- Технические весы ≥1 мг: достаточно пассивных опор 10–15 Гц и плиты 30–60 кг.
Часто это видно сразу: если стол под весами «отдаёт» при легком постукивании по соседней мебели, изоляции не хватает. Возьмите уровень, измерьте уклон и оцените виброфон — хотя бы по смартфону с акселерометром в диапазоне 1–100 Гц (быстрая прикидка). Дальше просите от поставщика демо или видео-замер на вашей площадке: так экономится бюджет и нервы.
Ключевые технические характеристики и параметры
Инженерно это три узла: рама, изоляторы и инертная плита. Рама должна быть жесткой (сталь 2–3 мм, сварная или болтовая), с регулировкой по высоте и винтовыми опорами. Плита — камень высокой плотности: гранит Gabbro/диабаз, иногда полимербетон; масса важнее толщины, но толщина 50–100 мм — хороший ориентир.
Изоляция вибраций. Пассивная (эластомер, пружины) дает собственную частоту 8–15 Гц и подавление 10–20 дБ на 20–50 Гц. Пневматическая — 1,5–4 Гц и 20–35 дБ на 10–50 Гц, особенно полезно на гибких перекрытиях верхних этажей. В реальности наибольшая польза — в диапазоне 5–25 Гц, где шагают люди и гудят вентиляторы.
Грузоподъемность и развязка плиты. Смотрите не только «макс. нагрузку» (обычно 80–300 кг), но и рабочую — с учетом массы плиты и весов. Хороший стол держит короткий удар (падение колбы 500 мл) без заметного «отпрыгивания» рабочей поверхности. Развязка плиты от рамы — через точки изоляции; чем меньше жестких мостиков, тем лучше.
Материалы и химстойкость. Столешница вокруг плиты — HPL-химстойкий пластик, эпоксидное покрытие или нержавеющая сталь AISI 304/316. Кромки — влагостойкие, швы — герметизированы. Это не декор: разлив кислоты или щелочи не должен оставить следов и вздутия.
- Геометрия: плоскостность плиты не хуже 0,1–0,2 мм/м; высота рабочей зоны 750–900 мм.
- Выравнивание: винтовые ножки с шагом не хуже 1 мм/оборот, пузырьковый уровень в комплекте.
- Антистатика: заземляющая клемма, сопротивление утечки 106–109 Ом для антистатических поверхностей.
Дополнения, которые реально помогают: ветрозащитный кожух, полка под принтер, кабель-канал, экранирующие боковые панели. Мелочь — а минус колебания от проходов и потоков воздуха.
Требования, ГОСТ и метрологические нормы
Сердце вопроса — не «какой стол красивее», а можно ли на нем обеспечить классы точности весов и пройти поверку без танцев с бубном. Поэтому ориентируемся на метрологию и безопасность труда.
Прямого «ГОСТ на стол» нет, но есть обязательные рамки, которые стол должен помогать соблюдать. Ниже — опорные документы и практические выводы для закупки и эксплуатации.
- ФЗ №102‑ФЗ «Об обеспечении единства измерений»: условия эксплуатации не должны ухудшать метрологические характеристики средств измерений. Переводим на практику — стол обязан снижать вибрации и сквозняки до уровней, при которых дисперсия показаний укладывается в паспорт весов.
- ГОСТ OIML R 76‑1 (ГОСТ Р 53228) для неавтоматических весов: соблюдаем условия взвешивания (температура, вибрации, устойчивость). Для классов I–II допускаются меры по виброизоляции; производитель весов обычно прямо рекомендует антивибрационный стол для аналитических и микровесов.
- ГОСТ 12.1.012 (вибрационная безопасность рабочих мест): фоновые вибрации в рабочей зоне не должны превышать пределов. Таблица предельных значений — ориентир для проектировщика: если пол «звенит», без пневмоопор не обойтись.
- ГОСТ 30494 (микроклимат помещений) и регламенты по воздухообмену: удерживаем температуру/сквозняки, добавляем экраны от потоков.
Итог простой: вы вправе требовать у поставщика расчета/замера виброфона и протокола ввода в эксплуатацию, а также паспорта изделия с материалами, нагрузками и схемой заземления. Это и есть «требования к антивибрационным столам ГОСТ» на практике — соответствие условиям поверки весов и нормам вибробезопасности.
Цены, комплектации и коммерческие предложения
Бюджет варьируется шире, чем кажется по прайс-листам. «Антивибрационный стол цены» формируются из массы плиты, типа изоляторов, материалов столешницы и опций (кожух, полки, экраны). Плюс доставка на этаж и пуско‑наладка — это часто до 10–15% сверху.
| Сценарий/класс весов | Комплектация | Ориентир цены, ₽ | Где экономить/где нельзя |
|---|---|---|---|
| Технические ≥1 мг | Пассивные изоляторы 10–15 Гц, плита 30–60 кг, HPL столешница | 60 000–120 000 | Экономить на опциях можно, на плите — нет |
| Аналитика 0,1–1 мг | Пассивные 8–12 Гц, плита 60–120 кг, кожух от сквозняков | 120 000–250 000 | Берите камень высокой плотности, жесткую раму |
| Микровесы 1–10 мкг | Пневмоопоры 1,5–4 Гц, плита 100–150+ кг, экраны | 250 000–600 000 | Не урезать изоляцию и массу, добавьте сервис |
| Оптика/ультра‑точные | Оптическая плита/«breadboard», активные изоляторы | 600 000–1 500 000+ | Только по проекту и замерам |
В реальности предложение «стол для аналитических весов купить недорого» часто скрывает легкую плиту и мебельную раму. Смотрите паспорт массы плиты, частоту изоляции и условия гарантии. Попросите фото в разрезе или демонстрацию — это быстро отделяет маркетинг от инженерии.
Если планируете «антивибрационный стол для лаборатории купить» на несколько рабочих мест, спросите о тиражировании размеров, едином паспорте материалов и скидке на доставку. Коммерческое предложение должно содержать: габариты, массу изделия и плиты отдельно, тип изоляторов с частотой, вариант столешницы, опции, сроки, условия подъема и ввода в эксплуатацию.
Монтаж, логистика и настройка на месте
Самая частая недооценка — логистика каменной плиты. 80–150 кг — это не «довезли на тележке и подняли втроем по лестнице на пятый этаж». Планируйте заранее.
- Доставка и подъем. Уточните габариты коробов и массу, проверьте лифт, закажите такелаж. Плита и рама везутся раздельно, распаковываются у места установки.
- Акклиматизация 12–24 часа. Во избежание конденсата на плите и нарушений геометрии после перемещения из холода/жары.
- Сборка и выравнивание. Рама выставляется по уровню (±0,1 мм), плита ставится через изоляторы, проверяются точки контакта. Пневмо — накачка до рабочей высоты и балансировка.
- Антистатик и обвязка. Подключите заземление, уложите кабели в канал, закройте боковые экраны/кожухи.
- Настройка весов. Прогрев, юстировка/внутренняя калибровка, проверка повторяемости на эталонных массах. Фиксируем протокол запуска.
Важно: ставьте стол на собственные опоры пола, не связывайте его жестко с соседней мебелью и стенами. Часто это видно сразу — как только уводите нагрузку со «сдвоенных» ножек, дерганье показаний уходит.
Типичные ошибки при выборе и эксплуатации
Ошибки тут дорогие, потому что выясняются после покупки. Но большинство из них легко предсказать.
- Выбор «по картинке»: плита «под мрамор» весит вдвое меньше реальной. Проверяйте массу в паспорте.
- Недооценка перекрытий. На верхних этажах без пневмоопор микровесы не стабилизируются.
- Колеса на ногах рамы. Даже с тормозами это мостик вибраций. Нужны винтовые опоры.
- Установка у окна/под кондиционером. Сквозняк бьет по аналитике сильнее, чем кажется — нужен кожух.
- Общий стол с центрифугой/миксером. Вибрации идут по мебели мгновенно.
- Чистка «чем было» — растворителями, разъедающими HPL/уплотнители. Используйте нейтральные моющие, читайте паспорт материалов.
- Игнор поверки. Без протокола запуска и проверки повторяемости вопросы появятся при первой же аттестации.
Если по-простому: начните с задачи весов и условий помещения, требуйте у поставщика понятных цифр (масса плиты, частота изоляции, нагрузка, материалы) и протокола ввода. Тогда «стол для аналитических весов купить» будет не про удачу, а про инженерный расчет.
