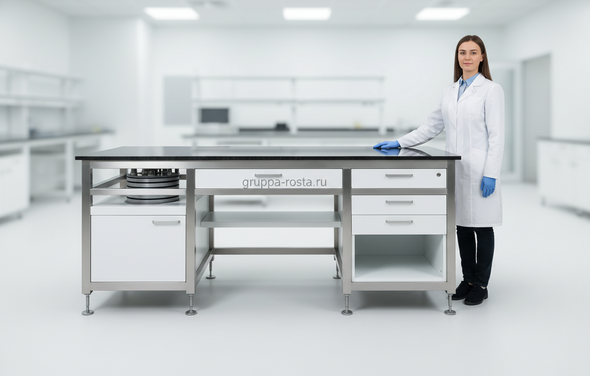

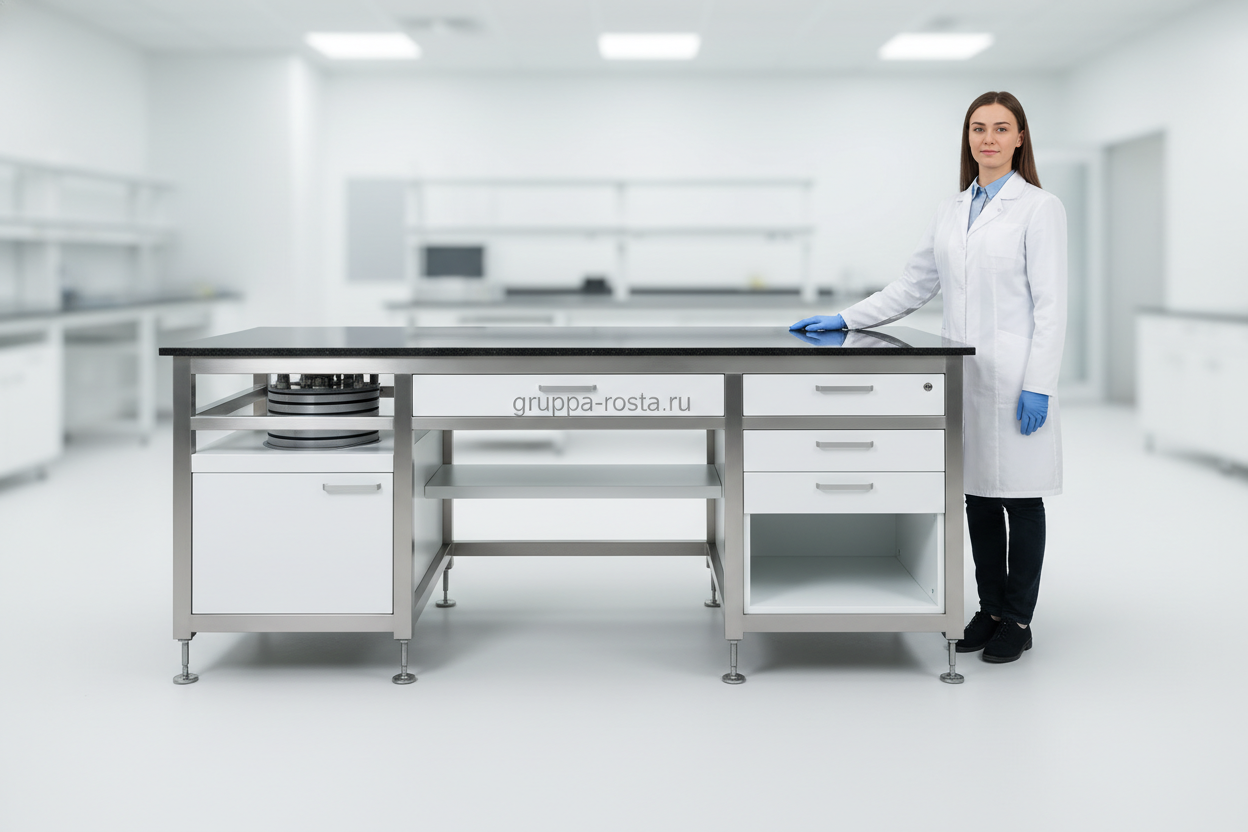

Экспертная оценка антивибрационных столов для весов
Аналитик пытается поймать 0,1 мг, а рядом кто‑то закрывает дверь. Стрелка пляшет, результат «плывёт», время уходит. Знакомо? Тут не спасёт толще столешница — нужен целевой антивибрационный стол для весов.
Хороший стол — это масса, правильные опоры и грамотная развязка от пола. В реальности решают три вещи: собственная частота системы, коэффициент передачи вибраций и жёсткость конструкции в боковых направлениях. Если по-простому: чем тяжелее инертная плита и чем «мягче» (но не расхлябаннее) опоры, тем меньше внешние колебания доходят до весов. Дешёвые варианты с декоративным камнем, без расчёта частоты, дают иллюзию стабильности — пока рядом не запустят центрифугу или кондиционер.
Далее — как выбрать, что смотреть в паспорте и на что договориться по гарантии, чтобы не переплачивать за имя.
Как выбрать антивибрационный стол: практическое руководство
Сценарий частый: переезд лаборатории, новые аналитические весы уже в коробке, стол ещё не куплен. Ошибка — заказывать «на глаз». Проходимся по шагам и фиксируем цифры.
- Определите класс весов и чувствительность: аналитические 0,1–0,01 мг, микровесы 1–0,1 мкг, прецизионные — миллиграммы и выше.
- Оцените «вибрационную обстановку» помещения: рядом ли лифтовая шахта, вентиляционные стойки, тяжелые насосы, оживлённый коридор. Желательно замерить вибрацию вибродатчиком, но хотя бы отметьте «проблемные» точки.
- Выберите тип изоляции: массивная плита на эластомерах для аналитических весов; пневмоопоры для микровесов; активная изоляция — редко нужна, но уместна на «тяжёлых» площадках.
- Проверьте геометрию и эргономику: высота под оператора, глубина под вынос локтей, место под кабели и ИБП, полка или выдвижной ящик не должны касаться плиты.
- Уточните грузоподъёмность плиты и стола: запас минимум ×3 к массе весов и аксессуаров. Плита 80–150 кг — нормальный ориентир для аналитики.
- Запросите паспортные данные: собственная частота опор (fn), коэффициент передачи на 10 Гц, диапазон рабочих температур и требований к давлению (для пневмо).
- Попросите тест‑установку или видео с вашим типом весов на таком же столе. Это экономит недели нервов.
Часто это видно сразу: пол пустотный, рядом мощный кондиционер — значит, без пневмоопор микровесы будут «гулять». Для аналитических весов в большинстве лабораторий достаточно массивной гранитной плиты на качественных эластомерных демпферах. Важный момент: не пытайтесь «подружить» стол с общей мебелью — любые общие связи (цоколь, стеновая шина, общий шкаф) добавляют путь для вибраций. И да, не ставьте стол на плавающие панели фальшпола без распределяющих плит.
Подбор размеров — не мелочь. Ширина 900–1200 мм, глубина 600–750 мм комфортны для оператора и позволяют держать на вспомогательной поверхности ноутбук, журнал, калибровочные гири. Высота рабочей поверхности 750–800 мм при работе сидя — золотая середина.
Документы и риски. Требуйте декларацию соответствия мебельной продукции, протоколы виброиспытаний, паспорт изделия с указанием fn и Kпередачи, гарантийные условия. Если производитель уходит от конкретики и даёт только «массивная плита, всё гасит» — проходите мимо. Репутацию легче проверить по кейсам с реальными весами (модель, дискретность, видео испытаний), чем по красивому рендеру.
Технические характеристики и ключевые параметры виброизоляции
Нужны числа, а не общие слова. Ниже — типы изоляции и ориентиры по эффективности для лабораторных задач.
| Тип | Собственная частота (fn) | Коэф. передачи при 10 Гц | Типичная масса плиты | Плюсы | Минусы |
| Эластомерные демпферы + гранит/бетон | 8–15 Гц | 0,4–0,7 | 80–150 кг | Просто, надёжно, без обслуживания | Слабее на низких частотах, критичен правильный подбор жёсткости |
| Пневмоопоры (пассивные) | 2–5 Гц | 0,1–0,3 | 80–200 кг | Отлично гасит широкополосные колебания | Нужен источник воздуха или ручная подкачка, контроль давления |
| Активная изоляция | 1–2 Гц экв. | до 0,05 | 50–150 кг | Лучшая фильтрация низких частот | Цена, электропитание, сложность сервиса |
Ключ к стабильности — чтобы собственная частота системы была существенно ниже частот возмущений пола и оборудования вокруг. Для аналитических задач ориентируйтесь на fn не выше 10–12 Гц, для микровесов — 2–5 Гц (пневмо). Масса инертной плиты важнее «бренда камня»: гранит 40–80 мм или минеральная литая плита сопоставимы по эффекту при равной массе. Рама — стальная, с хорошей поперечной жёсткостью, регулировочные опоры не меньше M16 с ходом 30–50 мм, чтобы нивелировать неровности пола. Кстати, хлипкая рама «съест» половину выгоды от идеальных демпферов.
Смотрите также на горизонтальную устойчивость. Весы чувствительны к крутильным и поперечным колебаниям, поэтому узлы крепления плиты к опорам должны исключать люфты. Для пневмо — важны демпфирующие дроссели, чтобы система не «качалась». Температурный диапазон демпферов (обычно 10–40 °C) и стойкость к реагентам вокруг — не формальность, особенно если рядом кислотные шкафы. И не забудьте про изоляцию от сквозняков: порой кожух весов спасает не хуже новых опор.
Если по-простому — смотрите две цифры: fn и коэффициент передачи на 10 Гц. И одну визуальную: толщина и масса плиты без «декора».
Требования, стандарты и ГОСТы для лабораторной мебели
Картина из практики: аудит, валидируют методику, задают вопрос, на основании чего выбрана установка весов. Документы нужны не для галочки — они закрывают риски при поверке и внутренних проверках. И да, «антивибрационные столы ГОСТ» — правильный запрос, но важно понимать, какие именно нормы уместны.
Базовые ориентиры: безопасность мебели в части прочности и отделочных материалов подтверждается по требованиям ТР ТС 025/2012 (ЕАЭС) и соответствующим ГОСТ на мебельную продукцию (например, ГОСТ 16371 — общие технические условия). На точность взвешивания влияет не «сертификат на стол», а соответствие среды требованиям к неавтоматическим весам (ГОСТ OIML R 76-1): отсутствие вибраций, сквозняков, температурных градиентов. По условиям вибраций на рабочих местах ориентируются на ГОСТ 12.1.012 (вибрационная безопасность) — он помогает формализовать допустимые уровни. Внутренние СТО производителя и протоколы виброиспытаний столов — хороший знак зрелого продукта.
Не бойтесь просить протоколы испытаний и методики измерений. Часто это видно сразу: есть графики частотной характеристики — производитель разбирается в теме, есть только маркетинговая брошюра — будет лотерея.
- Декларация соответствия мебельной продукции (ТР ТС 025/2012).
- Паспорт стола с указанием fn, Kпередачи, грузоподъёмности, материалов.
- Протокол виброиспытаний с описанием методики и нагрузки.
- Руководство по установке и условиям эксплуатации, гарантийный талон.
- При необходимости — заключение о химстойкости поверхностей к вашим реагентам.
Цена, гарантия и коммерческие условия покупки столов
Сколько стоит «тихая» точность? Зависит от класса весов, типа изоляции и массы плиты.
| Сценарий | Решение | Ориентир стоимости, ₽ | Что обычно входит |
| Аналитические весы 0,1–0,01 мг | Плита 80–120 кг + эластомеры | 90 000–180 000 | Стол, инертная плита, опоры, паспорт, базовая доставка до ТК |
| Микровесы 1–0,1 мкг или «шумные» помещения | Пневмоопоры + плита 100–150 кг | 220 000–420 000 | Стол, пневмоузлы, манометр/регулятор, плита, ввод в эксплуатацию |
| Особо чувствительные установки | Активная изоляция | 1 500 000–3 000 000 | Модуль изоляции, электроника, обучение, сервисный контракт |
На «стол для аналитических весов цена» влияет материал плиты (гранит, минеральный композит), толщина, тип опор, качество рамы и покрытие (порошковая окраска, HPL-накладки, нержавеющая сталь в зонах контакта). Допы — выдвижная полка, бортики, антивиброподставка под принтер — прибавляют 10–20%. Не экономьте на доставке и подъёме: разбитая плита обнуляет всю экономию. И ещё: индивидуальный цвет RAL и нестандартные габариты часто двигают срок поставки на +2–3 недели.
Гарантия. Стандарт — 12–24 месяца на стол в сборе; на стальную раму некоторые дают до 3–5 лет. Гарантия на гранит/камень обычно покрывает материал (трещины, дефекты структуры), но не сколы от удара посуды. Пневмоопоры относятся к расходникам — уточняйте срок (часто 12 месяцев) и условия замены. Важный момент: гарантия действует при соблюдении правил установки и эксплуатации, это должно быть прописано в талоне.
Коммерческие условия. Срок изготовления — 2–6 недель по стандартным размерам, до 8–10 — по индивидуальным. Доставка: до двери, подъём и расстановка лучше включать отдельной строкой (плита 100+ кг требует 2–3 человек и такелаж). Оплата — предоплата 50–100%, для крупных поставок — поэтапно. Не забудьте про упаковку: деревянная обрешётка, влагозащита, маркировка «Тяжёлый груз».
Где антивибрационный стол купить без переплаты? Запросите у 2–3 поставщиков короткий тест с вашими весами либо пригласите на демонстрацию. Если по-простому — платите за результат измерений, а не за логотип.
Монтаж, логистика, обслуживание и частые ошибки при установке
Приезжает ящик, внутри — рама и 120‑килограммовая плита. Желание «распаковать на ходу» понятное, но лучше план: расчистить маршрут, застелить пол, подготовить регулируемые подпятники и уровень. Иначе рискуете поставить ровно туда, где пол «гуляет» больше всего.
- Принять груз: проверить целостность обрешётки, плиты, комплектность опор и крепежа.
- Выбрать место вдали от дверей, вентрешёток, виброактивных машин и тонких перегородок.
- Выставить раму по уровню, разнести нагрузку на опоры равномерно.
- Установить плиту строго по центру опор, исключив касания с рамой/панелями.
- Для пневмо — подключить воздух, выставить рабочее давление, проверить «качку» и герметичность.
- Дать столу и весам «отстояться» 12–24 часа, провести пробные взвешивания и внести корректировки.
- Ошибка: стол касается стены или завязан в общий цоколь мебели — вибрации приходят в обход опор.
- Ошибка: установка на фальшпол без распределяющих плит — панели пружинят, частоты «съезжают».
- Ошибка: ящик/полка под плитой упирается в неё — гашение пропадает.
- Ошибка: оставили транспортные фиксаторы демпферов — стол «как бетон», весы нервничают.
- Ошибка: рядом поставили центрифугу/насос — спектр колебаний перекрывает рабочую зону весов.
- Ошибка: нет заземления для периферии — шумы и статическое электричество добавляют нестабильности.
Обслуживание простое: ежеквартально проверяйте уровень и опоры, раз в 6–12 месяцев осматривайте демпферы; пневмо — контролируйте давление и герметичность. Плиту держите сухой и чистой, не используйте абразивы, кислоты смывайте сразу. Часто это видно сразу: как только стол выровнен и развязан, график стабилизации веса сокращается в разы.
