Выбор антивибрационного стола для весов: ключевые критерии
Аналитические весы показывают прыгающий ноль, в лаборатории тихо, а результат всё равно «плывёт». Часто это видно сразу: шаги коллег и гул вентиляции идут прямо в измерение. Решение — правильно подобранный антивибрационный стол для весов, и не абы какой, а под вашу массу прибора, помещение и режим работы.
Если по-простому, стол должен «съедать» колебания пола и не вносить своих. Для аналитических весов с дискретой 0,1 мг хватает тяжёлой плиты (гранит/диабаз 40–60 мм) на эластомерных опорах, при условии стабильного основания. Для микровесов (1–10 мкг) понадобится пневмоизоляция с низкой собственной частотой и жёсткое несущие подстолье. Важный момент — раздельные поверхности: отдельная каменная платформа под весы и вспомогательная столешница для аксессуаров, чтобы не передавать вибрацию от рук. Равномерная развесовка, возможность тонкой нивелировки и запас по грузоподъёмности критичны — тонкая настройка бешено экономит время на ежедневной тарировке.
Эргономика тоже решает. Высота рабочей кромки 750–900 мм, вылет для ног не менее 120 мм, бортик от сквозняков, кабельные вводы — мелочи, но именно они убирают влияние пользователя. И да, чем тяжелее и короче путь передачи вибраций — тем лучше: массивная плита на локальных демпферах всегда выигрывает у «пустых» конструкций.
- Диапазон изоляции: эластомер — эффективно с ~8–12 Гц, пневмо — с ~1–3 Гц и выше.
- Грузоподъёмность рамы: не менее 150–300 кг, с запасом x2 от массы плиты+весов.
- Нивелировка: шаг винтов не хуже 1 мм, контроль уровнем на плите.
- Разделение зон: отдельная каменная вставка под чашу весов.
- Химическая стойкость поверхности и простота уборки.
Нужен стол для аналитических весов купить можно быстро, но выбор «по картинке» часто подводит. Заранее снимите виброфон помещения (хотя бы смартфоном на полу) — это недорогой, но честный фильтр по типу опор.
Технические характеристики и материалы рабочей поверхности
Разлили кислоту, задели рукой столешницу, а поверхность должна остаться ровной и нейтральной к химии. В реальности спасают масса и правильный материал: камень гасит колебания и не коробится со временем.

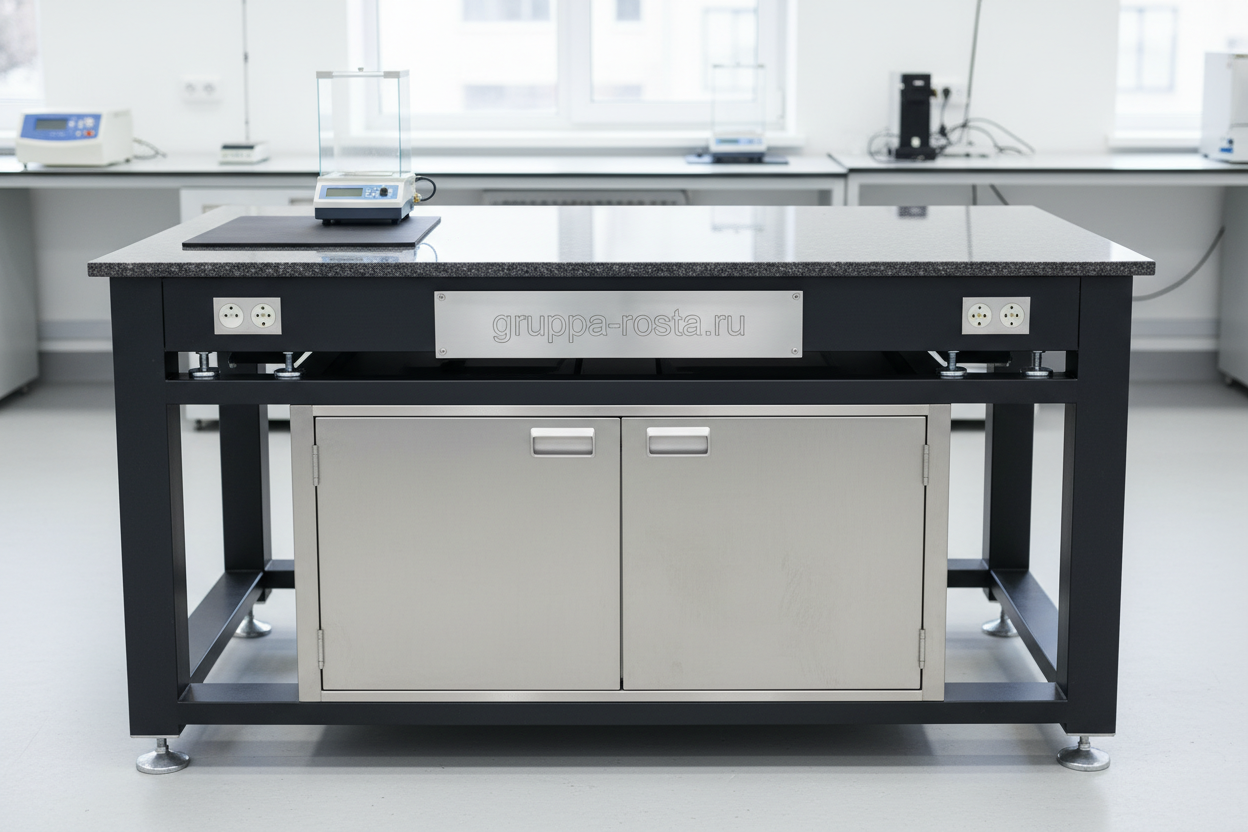

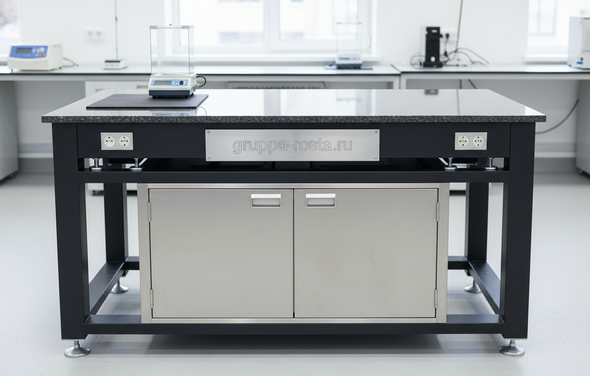

Плита. Оптимум для аналитических весов — гранит/габбро-диабаз/базальт толщиной 40–80 мм, масса 40–120 кг на формат 600×600–800×700 мм. Отделка — шлифованная (не зеркальная), чтобы снизить скольжение и не «ловить» микрозадиры. Для микровесов добавляют пневмоопоры: собственная частота системы 1–3 Гц, быстрая отработка после возмущения (затухание за 2–4 с до ±0,1 мг). Эластомерные демпферы (неопрен, полиуретан, сорботан) работают проще: пик резонанса выше, зато обслуживание нулевое.
Материалы столешницы вокруг плиты. Три проверенных варианта: компакт-ламинат (HPL) 10–12 мм — химически стойкий к щёлочам и спиртам, не боится ежедневной уборки; нержавеющая сталь AISI 304 — вынослива к органике, но требует демпфера под весы (металл «звенит»); керамогранит 12–20 мм на подложке — твёрдый, устойчив к царапинам, но требует аккуратного монтажа по плоскости. Важный момент: сильные кислоты (HCl >10%, HF) для гранита рискованны — используйте поддоны/коврики.
Конструкция рамы и опор. Замкнутая сварная рама из стали 2–3 мм с порошковым покрытием, регулируемые ножки с антивибровставками, раздельная «колыбель» под каменную плиту, не жёстко связанная с контуром столешницы. Запас по жёсткости нужен, чтобы не терять плоскостность при точечной нагрузке 30–50 кг. Погрешность плоскости на плите — не хуже 0,2–0,3 мм на 600 мм, повторяемость после перестановки — в пределах 0,1–0,2 мм.
- Статическая грузоподъёмность: 200–300 кг, локальная нагрузка без прогиба — 30–50 кг.
- Диапазон регулировки по высоте ножек: не менее ±15 мм.
- Разъёмы/вводы: кабельный ввод 30–50 мм, глухие экраны от сквозняков по бокам.
- Очистка: выдерживает этанол, изопропанол, 3–5% перекись, 0,5% NaOCl; для концентрированных кислот — защитные коврики.
Для тонкой работы добавляют локальный капот или ветрозащиту, чтобы убрать микропотоки воздуха. Это дешево, а стабильность прибавляет заметно.
Требования, стандарты и допуски (ГОСТ, ISO) для столов
Аудитор спрашивает документы: «Есть антивибрационный стол ГОСТ?». Формально отдельного узкого ГОСТ именно на антивибрационные столы нет, но действуют общие нормы на мебель и требования к условиям измерений.
Что запрашивать у поставщика. Декларация о соответствии ТР ТС 025/2012 «О безопасности мебельной продукции»; паспорт изделия с нагрузочными характеристиками и методикой нивелировки; инструкция по монтажу и эксплуатации; материалы с результатами испытаний по коэффициенту передачи вибраций (типовые кривые для эластомерных/пневмоопор). Для поверхностей — сведения о химической стойкости и моющих средствах. Если лаборатория аккредитована по ISO/IEC 17025, стол и его установка должны вписываться в раздел «управление условиями окружающей среды» (вибрации, сквозняки, температура).
Рабочие допуски и контроль. Плоскостность каменной плиты — ≤0,3 мм на длине 600 мм; остаточный наклон после нивелировки — не более 0,1°; время затухания после легкого постукивания по столешнице — до возврата в диапазон ±0,1 мг за 2–5 секунд (аналитические весы). Коэффициент передачи вибраций сверху вниз для эластомерной системы — ≤0,3 на частотах выше 2–3 f₀, для пневмосистем — ≤0,1 на частотах выше 3–4 f₀ (по паспортным кривым производителя).
- Соответствие ГОСТ 16371-2014 «Мебель. Общие технические условия» — по прочности и безопасности конструкции.
- Материалы с классом пожарной опасности, приемлемым для лабораторий (по паспорту производителя материалов).
- Отметка в паспорте о допустимой влажности/температуре эксплуатации и хранении.
Если по-простому: у добросовестного производителя есть паспорт, декларация и вменяемые графики виброизоляции. Без этого — лотерея.
Сравнение моделей, преимущества и типичные ошибки при выборе
Задача одна — стабильный ноль, а решения разные по цене и эффективности. Правильно сравнивать не «по фото», а по способу изоляции и массе системы.
- Базовый стол на эластомерных опорах — каменная плита 40–60 мм, демпферы, стальная рама. Подходит для аналитических весов 0,1–0,0001 г в спокойных помещениях. Плюсы: цена, нулевая эксплуатация. Минусы: выше передача на низких частотах, чувствителен к близким источникам вибраций.
- Пневмоизолированный — та же масса, но плита на пневмоподушках/опорах, ручная подкачка. Для микровесов и «шумных» полов. Плюсы: низкая f₀, быстрое затухание. Минусы: дороже, требует проверки давления.
- Комбинированный (внутренняя платформа) — независимая «колыбель» под плиту, внешняя столешница для работы. Баланс между удобством и изоляцией, хорош для рутинных серий.
- Настенная консоль/полка — отрыв от пола, годится при монолитных стенах. Требует расчёта креплений и контроля жёсткости стены.
Типичные ошибки. Ставят весы на общую столешницу без раздельной плиты — каждая упаковка/тетрадь «гуляет» по показаниям. Берут лёгкую плиту ради экономии — масса решает, тут физику не обманешь. Игнорируют окружение: рядом центрифуга/ЛАФ/венткамера — и никакой стол не спасёт. Не проверяют рост/посадку оператора — в итоге подворачивают локти и задевают стол. Забывают про кабельные вводы и ветрозащиту. И ещё одна мелочь, но важная: дверь лифта и ширина лестницы — стол 120–200 кг, без замеров доставка превращается в квест.
В реальности правильный выбор виден в цифрах: стандартное отклонение на контрольных массах снижается в 2–5 раз, время стабилизации уходит с 6–8 секунд к 2–4. Всё остальное — вторично.
Цена, логистика, монтаж и индивидуальное производство под ключ
Сколько стоит и как приедет. Цена антивибрационного стола зависит от типа изоляции, размера плиты и отделки. Базовые решения на эластомерных опорах — ориентир 60–120 тыс. ₽; пневмо — 180–350 тыс. ₽; кастом с нестандартной плитой, экранами и тумбами — 250–600 тыс. ₽. Аксессуары (ветрозащита, подставка под принтер, виброковрик) добавят 5–40 тыс. ₽.
Доставка и упаковка. Доставка антивибрационного стола по РФ — в жёстком ящике/на паллете, общий вес 120–220 кг, габариты ящика обычно 800–1000×700–900×800–1000 мм. Транспортные компании берут 5–25 тыс. ₽ в зависимости от зоны, услуги подъёма/такелажа — отдельно. Сроки: со склада — 2–7 дней по ЦФО, 1–3 недели до Урала/Сибири/Юга, для удалённых регионов — 2–4 недели. Важный момент: заранее проверьте дверные проёмы и лифт — экономит нервы.
- Монтаж (быстрый чек-лист, 45–90 минут, 2 человека). Внести, распаковать, выставить раму по месту.
- Отрегулировать ножки по уровню (погрешность не более ±0,1–0,2 мм на плите).
- Установить каменную плиту с присосами, снять транспортные фиксаторы.
- Для пневмоопор — задать давление/высоту, проверить отсутствие утечек.
- Подключить питание весов, дать системе «успокоиться» 30–60 минут.
- Провести пробные взвешивания на 20/100 г, проверить стабильность и время отклика.
Индивидуальное изготовление под ключ. Проект под ваши весы и помещение: размеры 600×600 до 1200×800 мм, толщина плиты 40–80 мм, цвет RAL, кабельные вводы, боковые экраны, интеграция с тумбами. Этапы — замер/бриф, чертёж с расстановкой оборудования, согласование материалов, производство 2–5 недель, поставка и монтаж, при необходимости — валидация с протоколом измерения вибраций. Стол для аналитических весов купить в таком формате безопаснее: вы получаете изделие «под задачу», а не «как у всех».
Итог простой: выберите тип изоляции под ваш виброфон, проверьте документы и логистику, заложите запас по массе. Тогда антивибрационный стол для весов будет работать годами, без танцев с бубном и с понятной экономией времени на каждом взвешивании.
