Антивибрационный стол для весов По ГОСТ

ГОСТ и нормативы для антивибрационных столов

Аналитические весы стоят на столе, цифры на дисплее «плывут» при каждом шаге коллеги. Знакомая картина? В реальности причина почти всегда одна — не соблюдены требования к установке и виброизоляции рабочего места.

Прямого «стола по ГОСТ» не существует: сам антивибрационный стол для весов сертифицируют как мебель или как технологическую оснастку, а требования к точности задают документы для весов и условий их эксплуатации. На практике ориентируются на: ГОСТ OIML R 76-1-2011 (весы неавтоматические — условия эксплуатации и установки), ГОСТ 12.1.012-2004 (вибрационная безопасность — допустимые уровни и методы контроля), санитарные нормы по вибрации SN 2.2.4/2.1.8.566-96 (уровни вибрации в рабочих помещениях). Плюс методики поверки и руководства производителя конкретных весов. Там же обычно прописано: «жесткое, массивное основание, отсутствие воздушных потоков, температура стабильная, вибрация минимальна».

Что это значит «на языке мебели» для стола для аналитических весов ГОСТ? Ровная горизонталь (регулируемые опоры и точная подстройка уровня), отдельная массивная плита под весы, развязанная от каркаса стола, низкая собственная частота опоры и устойчивость к боковым толчкам. Дополнительно — химстойкие поверхности (работа с реагентами), антистатическое исполнение при необходимости и возможность заземления. Важно: помещение тоже влияет — если рядом дверь, лифт, центрифуга или трансформаторная, один стол ситуацию не спасет.

Юридическая часть простая. Для закупки в госсекторе в ТЗ обычно ссылаются на перечисленные нормы, плюс прикладывают требования к параметрам: грузоподъемность, размеры, материал плиты, тип виброизоляции, паспорт и гарантию. Этого достаточно, чтобы и формально соответствовать, и по факту обеспечить стабильность показаний.

Технические характеристики и конструкция столов

Сценарий рабочий: оператор взвешивает по 200 проб в день, рука «помнит» положение мензурки, но стрелка (или дисплей) все равно дрожит. Здесь уже важны детали конструкции, не только килограммы плиты.

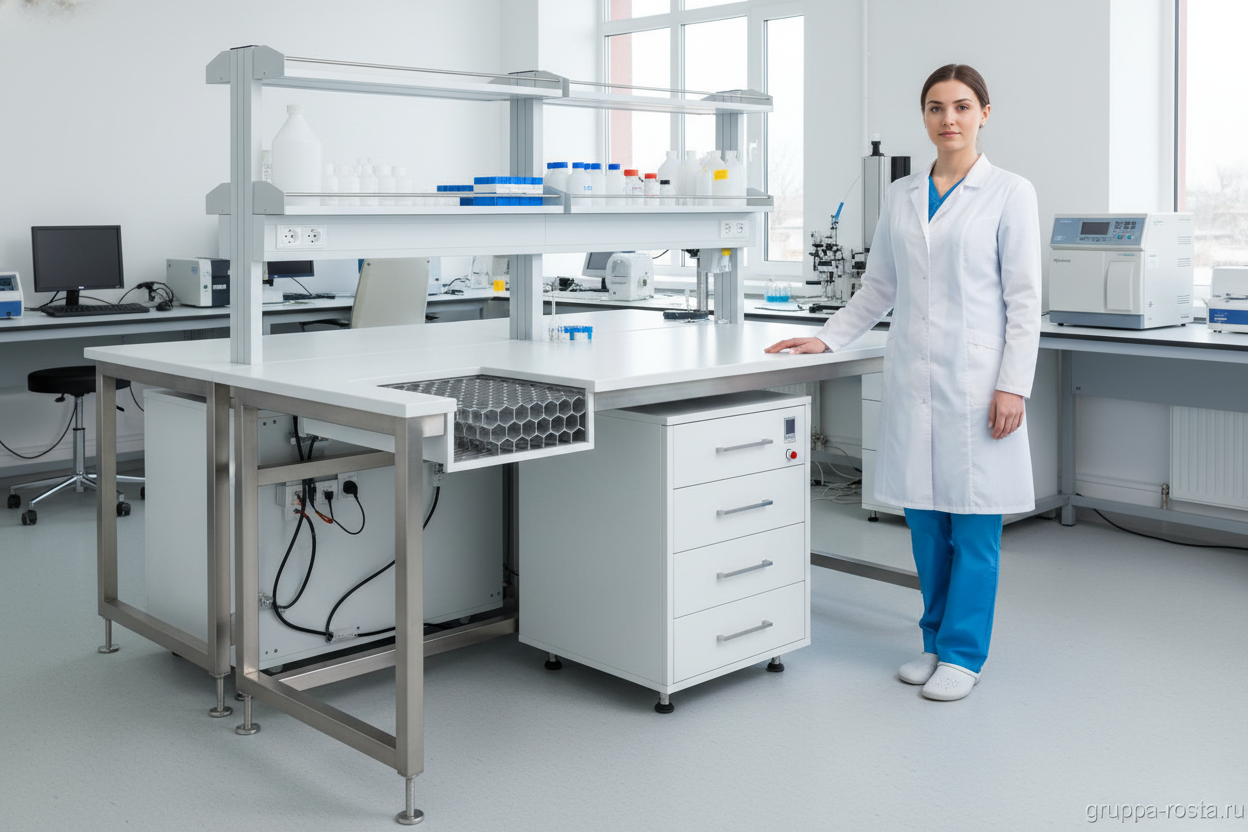

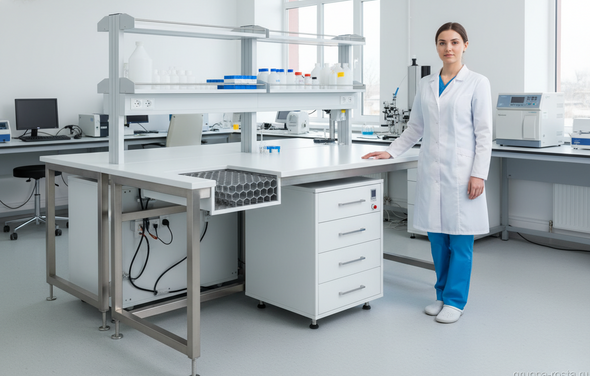

Классический стол состоит из жесткого металлического каркаса, основной рабочей поверхности и независимой массивной вставки под весы. Вставка (плита) опирается на отдельные виброизоляторы и не связана со столешницей — поэтому толчки от локтя, ящика или соседнего прибора не доходят до весов. Регулируемые опоры по полу позволяют точно вывести горизонт, а винтовые микролинейки или пузырьковый уровень — настроить наклон плиты с точностью до 0,05–0,1°. Каркас закрывают порошковой окраской с повышенной коррозионной стойкостью; кромки — без острых граней, чтобы не «ловить» рукавом халата.

Числа, на которые стоит смотреть: масса плиты 30–120 кг (для аналитических и микровесов — тяжелее лучше), собственная частота системы «плита+изолятор» 2–5 Гц у пневматики и 8–12 Гц у эластомерных опор, демпфирование не ниже 0,1–0,2. Грузоподъемность стола 100–300 кг, полезные размеры чаще 600×600 мм для плиты и 900×700 или 1200×800 мм для общей столешницы. Высота рабочей кромки 750–900 мм (сидя/стоя), опционально — полка для блока питания, кабель-канал и розеточный модуль. Важный момент: у продуманных столов плита заглублена, чтобы край весов был на уровне кисти — так снижают микрошевеления руки.

• Каркас: сталь 1,5–2 мм, сварной или болтовой, 4–6 опор с регулировкой ±15 мм.
• Плита: гранит/габбро-диабаз/эпоксидная, толщина 40–80 мм, масса 40–120 кг.
• Виброизоляция: эластомеры, пружины с демпфером или пневмоопоры с автоматическим подкачиванием.
• Столешница: HPL по влагостойкой фанере, эпоксидная смола или нержавеющая сталь AISI 304/316 (аналог по ГОСТ 5632 — 08Х18Н10/12Х18Н10Т).
• Заземление и антистатик: контактная клемма, ESD-коврик, сопротивление растекания 10^6–10^9 Ом.

Как выбрать антивибрационный стол для весов

Заявка в отдел закупок уже ушла, а на руках пока только «нужен антивибрационный стол для весов, срочно». Если по-простому — начните не с прайса, а с условий помещения и модели весов.

1. Определите класс и чувствительность весов. Аналитические 0,1 мг, прецизионные 1 мг, микровесы 1–10 мкг. Чем чувствительнее, тем тяжелее плита и «мягче» изоляторы (ниже собственная частота).
2. Замерьте фон вибраций. Идеально — виброанализатор; минимум — тест из руководства по эксплуатации (серии взвешиваний с временным разносом, оценка стандартного отклонения). Часто это видно сразу: если цифры «гуляют» при шаге на расстоянии 2–3 м, простого эластомера мало — нужна пневматика.
3. Выберите тип виброизоляции. Эластомеры — бюджетно и без обслуживания; пружины — лучше по низким частотам; пневмоопоры — оптимум для аналитических/микровесов (2–4 Гц), но требуется воздух (баллон или компрессор с осушением).
4. Подберите материалы поверхности. Для агрессивных сред — эпоксидная столешница и плита из габбро-диабаза или гранита; для чистых помещений — нержавеющая сталь и ESD-покрытия. Уточните химстойкость: кислоты, щелочи, УФ.
5. Проверьте эргономику и комплектность. Высота под посадку, место под локти, выдвижная панель для записей, кабель-канал, борт от скатывания посуды, места крепления для заземления.
6. Сверьте габариты и нагрузку. Весы, шторка, оснастка, иногда — вытяжной зонт. Закладывайте запас по массе ≥30% и по площади ≥100 мм по периметру весов.
7. Документы и сервис. Паспорт, расчет виброизоляции или протокол испытаний, гарантия 1–3 года, монтаж с выверкой уровня. Для госконтрактов — ссылка на ГОСТ OIML R 76-1-2011 в ТЗ.

Сравнение материалов и виброизоляционных систем

Иногда две одинаковые на вид модели ведут себя по-разному. Причина — материал плиты и тип опор, а также масса и реальное демпфирование.

Цена, коммерческие варианты и индивидуальное производство

Запрос «купить антивибрационный стол для весов» часто начинается с одной строки: «Сколько стоит?». Короткий ответ — от 60 до 500+ тысяч рублей; длинный — зависит от массы плиты, типа изоляции и материалов столешницы.

Базовые модели с гранитной плитой 30–50 кг и эластомерными опорами стоят примерно 60–120 тыс. руб. Средний класс с тяжелой плитой 60–80 кг и пневмоопорами — 140–280 тыс. руб. Премиальные с эпоксидной плитой 80–120 кг, пневмосистемой с авторовнем и ESD-комплектом — 280–520 тыс. руб. Импортные активные платформы под микровесы — от 0,9 до 1,8 млн руб. Цена антивибрационного стола для весов заметно растет с лишними 10–20 кг плиты и переходом с эластомера на пневмо.

Скрытые расходы тоже есть: доставка и подъем (плиты тяжелые, иногда нужен такелаж), настройка пневмосистемы, первичная выверка уровня и обучение оператора. Для тендеров закладывайте гарантию 24–36 месяцев и постгарантийный сервис. Если задача — зафиксировать смету, запросите два-три КП с разбивкой: плита, изоляция, столешница, монтаж — так проще обосновать выбор.

Типичные ошибки при выборе и установке столов

Поспешили — поставили стол рядом с дверью. Дальше неделя «танцев» с уровнем и настройками, а показания все равно дрожат. Часто это видно сразу, но исправлять потом дороже.

• Неправильное место. Возле проходов, лифтов, центрифуг, холодильных компрессоров и несущих колонн с вибрацией — табу. Ищите «тихую» зону, желательно у капитальной стены.
• Общая связь с мебелью. Плита связана со столешницей или стенкой — любая локтевая опора передается на весы. Должна быть независимая опора плиты и зазор 3–5 мм по периметру.
• Нет точной выверки. «На глаз» — не вариант. Используйте встроенный уровень весов и отдельный уровень для плиты; проверяйте после каждых 2–3 дней эксплуатации и после перемещений.
• Неподходящий тип изоляции. Эластомер под микровесы — частая ошибка. Если в здании заметны низкочастотные колебания (шаги, метро), берите пневмоопоры 2–4 Гц.
• Игнорирование массы. Легкая плита 20–30 кг на «мягких» опорах даст раскачку. Масса — фундамент виброизоляции; для аналитических весов целитесь в 60–80 кг и выше.
• Компрессор без осушения. Для пневмоопор сырой воздух убивает клапаны и манометры. Нужен осушитель и фильтр 5–10 мкм.
• Химически «слабая» столешница. Ламинат без HPL и эпокси-защиты быстро вздувается от кислот/щелочей. Проверяйте таблицы стойкости к HCl, H2SO4, NaOH, ацетону.
• Кабели и статика. Свисающий провод тянет весы при каждом движении. Используйте кабель-канал, фиксируйте петли, добавляйте ESD-коврик и заземляйте стол.

Финальный чек-лист простой: тихая зона, независимая плита достаточной массы, правильные изоляторы, ровный уровень, чистые кабели и химстойкие поверхности. Выполняете эти шесть пунктов — и антивибрационный стол для весов работает так, как задумывался.
