Выбор антивибрационного стола для весов: ключевые критерии
Аналитик закрывает створку микровесов, стрелка «гуляет», рядом лифт, на коридоре хлопают двери. Результат уезжает в третий знак — и это не про квалификацию, а про вибрации.
Чтобы антивибрационный стол для весов реально решал задачу, смотрим на связку «тип весов — среда — конструкция». Чем меньше дискретность (0,1 мг и ниже), тем жестче требования к изоляции и месту установки. В реальности важнее не «красивые» каталожные цифры, а собственная частота системы (стол+пол+весы), грузоподъемность с запасом 2×, химстойкость поверхности и удобство обслуживания. Отдельно оцениваем габариты: чтобы колба и тетрадь помещались без касаний, а кабель питания не тянул тару. И сразу думайте про сервис — сменные опоры, доступ к регулировке, гарантия на пневмоэлементы.
- Тип изоляции: эластомеры (бюджет, 8–12 Гц), пневмоопоры (1,5–3 Гц), активные платформы (до 0,5–1 Гц).
- Масса инертной плиты: 80–200 кг для аналитики; чем тяжелее — тем ниже собственная частота.
- Рама и столешница: сталь с порошковым покрытием, HPL/керамогранит/нерж. AISI 304/316 — под реагенты.
- Эргономика: высота рабочей зоны 750–900 мм, выносной лоток для реактивов, защита от сквозняков.
- Где стоит: ближе к несущей стене, подальше от центрифуг, лифтов, проходов. Часто это видно сразу.
Если по-простому: не гонитесь за «универсальным» решением. Лучше подобрать конфигурацию под ваши весы и помещение — так и точнее, и дешевле в эксплуатации.
Готовитесь купить антивибрационный стол? Проверьте в ТЗ: тип весов, дискретность, массу прибора, требования по химстойкости и желаемый диапазон цен. Это экономит недели.
Технические характеристики и конструкция антивибрационного стола

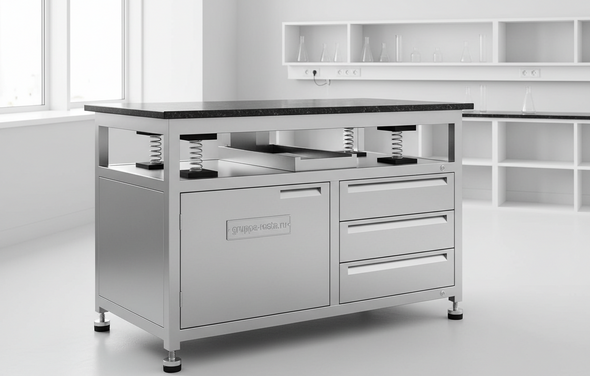

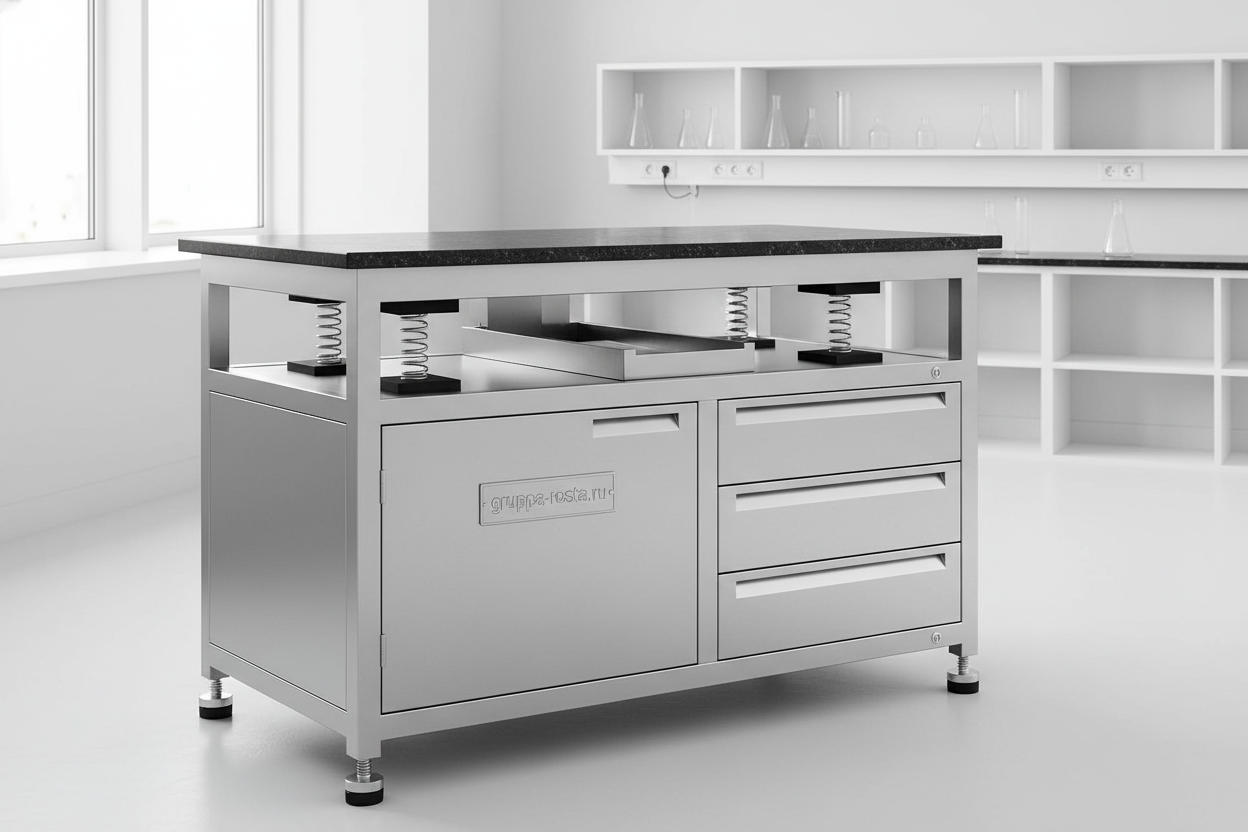

Откройте тумбу — внутри не просто стол, а система «масса + демпфирование». Толстая инертная плита «плавает» на опорах, рама лишь держит геометрию.
Базовая конструкция: силовая рама из стального профиля 2–3 мм, регулируемые ножки, независимая внутренняя платформа на эластомерных или пневмоопорах и рабочая поверхность, устойчиво переносящая кислоты/щелочи. Инертная плита — чаще гранит или высокопрочный бетон, 60–120 мм толщиной, массой 80–200 кг; такая масса сдвигает резонанс ниже возмущающих частот пола. Эластомерные опоры дают собственную частоту порядка 8–12 Гц: достаточно для аналитических 0,1 мг в спокойных комнатах. Пневмоопоры (баллоны/мехи) снижают её до 1,5–3 Гц — это уже про микровесы 1–10 мкг или про «живые» здания. Активные платформы добавляют датчики/приводы и отрабатывают возмущения в реальном времени, но им нужен сервис и стабильное питание.
Материалы поверхности подбирают под химию и уборку. HPL/фенол-компакт 12–16 мм устойчив к большинству реагентов, не боится спиртов и моющих средств; кромка запаяна. Нержавеющая сталь AISI 304 — универсальный вариант; для хлоридов и агрессивных сред — AISI 316. Керамогранит и цельный гранит менее чувствительны к царапинам, не впитывают влагу и отлично сочетаются с тяжелой плитой. Грузоподъемность для безопасной работы — от 150 до 400 кг, с паспортным запасом.
- Эластомер: просто, недорого, не требует питания; хуже фильтрует низкие частоты и стареет.
- Пневмо: низкая частота отсечки, тонкая настройка; нужна подкачка и контроль герметичности.
- Актив: лучшая изоляция в широком диапазоне; высокая цена и зависимость от сервиса.
Требования, стандарты и ГОСТы для лабораторных весов и столов
Аудитор открывает протокол поверки и первый вопрос — где стоят весы. «На отдельном антивибрационном столе?»
Для весов действуют метрологические документы: ГОСТ OIML R 76-1-2011 (Приборы для взвешивания неавтоматического действия) и ГОСТ 24104-2001 с изменениями — они задают классы точности, условия эксплуатации и требования к установке на устойчивое, невибрирующее основание. Паспорт многих моделей прямо рекомендует антивибрационную опору для дискретности 0,1 мг и ниже. Поэтому антивибрационный стол ГОСТ не «поверяет» весы, но обеспечивает соблюдение их эксплуатационных условий, без которых результаты просто не подтвердить. В реальности это экономит время на повторные взвешивания и спасает от спорных записей в лабораторном журнале.
Сами столы подпадают под общие требования к лабораторной мебели: ГОСТ 22046-2002 «Мебель лабораторная. Общие технические условия» (прочность, устойчивость, химстойкость поверхностей) и технический регламент ТР ТС 010/2011 «О безопасности машин и оборудования». Для поверхностей — подтверждение химстойкости методами производителя, протоколы испытаний, паспорт материалов. Негорючесть и выбросы — по паспорту ЛКМ и листам безопасности.
Нормативы по вибрационной безопасности рабочих мест — ГОСТ 12.1.012-2004; он скорее про человека, но часто цитируется в СУОТ. Практика: внутренняя СОП, IQ/OQ/PQ для весов, запись замеров вибраций виброметром/акселератором при вводе стола в эксплуатацию. Это снимает вопросы у качества и у поверителей.
Сравнение материалов, моделей, цен и преимуществ производителей
Закупщик держит два КП: «почти одинаково», но один стол тяжелее на 60 кг и с пневмоопорами. Разница в цене — ощутима, в стабильности — критична.
Сравнивать «по цене за стол» — путь к рискам. Лучше считать итоговую стоимость владения: точность и скорость взвешивания, число повторов, время на настройку, доступность запчастей (эластомеры, мехи), гарантия, сроки поставки. Важный момент: антивибрационные столы для лаборатории цена зависят не только от материалов, но и от инженерии опор и качества плиты. Уточняйте, что входит: доставка на этаж, сборка, первичная нивелировка, обучение. И не стесняйтесь просить демо или замер вибраций на месте — некоторые производители это делают бесплатно или засчитывают в цену.
| Тип решения | Материал плиты | Частота изоляции | Грузоподъемность | Соответствие | Диапазон цен, ₽ | Когда выбирать | Плюсы | Ограничения |
|---|---|---|---|---|---|---|---|---|
| Пассивный, эластомерные опоры | Гранит 60–80 мм | ~8–12 Гц | 150–250 кг | ГОСТ 22046-2002 | 70 000–140 000 | Аналитические весы 0,1–1 мг, спокойные помещения | Доступная цена, простота | Слабая фильтрация низких частот, старение опор |
| Пассивный, пневмоопоры | Гранит/бетон 80–120 мм | ~1,5–3 Гц | 200–350 кг | ГОСТ 22046-2002, ТР ТС 010/2011 | 180 000–380 000 | Микровесы 1–10 мкг, «живые» полы, близость к лифту | Низкая частота, тонкая настройка | Нужна подкачка/сервис, выше цена |
| Активная платформа + стол | Композит/гранит | ~0,5–1 Гц (эффективная) | 100–200 кг | Протоколы производителя | 900 000–2 500 000 | Ультраточные задачи, цоколь виброактивный | Лучшая изоляция | Высокая стоимость, сервисная зависимость |
| Спец-исполнение для химии | Керамогранит/нерж. AISI 316 | ~3–8 Гц (смешанная) | 200–300 кг | ГОСТ 22046-2002 | 220 000–420 000 | Агрессивные среды, частая мойка | Химстойкость, износ | Больше масса, сложнее логистика |
По материалам. Гранит стабилен по температуре и геометрии, бетон дешевле при той же массе, мрамор красив, но более капризен к кислотам. Нержавейка — легко моется, не боится дезсредств. Керамогранит почти вечный, но холодный на ощупь и тяжелый.
Производители. Локальные быстрее поставляют, держат склад опор и могут приехать на ввод. Импортные решения сильны в активных платформах и тонкой пневматике, но сроки и сервис дороже. Если критичны сроки — уточняйте наличие именно ваших опор/мехов.
Чтобы купить антивибрационный стол без сюрпризов, запросите вместе с КП протокол испытаний, фото узлов опор, массу плиты, список расходников и условия постгарантийной поддержки.
Практика монтажа, настройка и типичные ошибки при установке
Привезли, собрали, поставили у окна — весы «плывут». Знакомо? Значит, пропустили базовые шаги.
Лучшее место — у несущей стены, вдали от прохода, центрифуг, компрессоров и дверей. Основание пола — ровное, без «гуляющих» плит, допустимый перепад — до 2 мм/м. Перед сборкой — аккуратно разгрузить плиту: попадание, перекос, удар кромки минус точность. После монтажа: выставить раму по уровню, развязать её от стены и мебели, задать высоту, отцентровать и нивелировать внутреннюю платформу по пузырьковому уровню, провис на пневмоопорах — по рекомендованным рискам. Для пневмо — проверить давление, утечки мыльным раствором, дать системе «устояться» 30–60 минут и лишь потом ставить весы. Финал — короткий «bounce‑тест» (легкое нажатие на плиту) и проверка дрейфа показаний.
- Выберите локацию: ближе к несущей стене, вдали от источников вибраций.
- Проверьте плоскость пола и жесткость плиты перекрытия.
- Соберите раму, установите ножки, выставьте по уровню.
- Смонтируйте и зафиксируйте опоры (эластомер/пневмо), установите инертную плиту.
- Нивелируйте внутреннюю платформу в двух перпендикулярных направлениях.
- Для пневмо — задайте давление, проверьте герметичность, подождите стабилизацию.
- Установите весы, организуйте кабели/экраны без натяга и касаний.
- Проведите тестовую серию взвешиваний/повторяемость, задокументируйте.
Типичные ошибки — если по-простому, «поставили куда влезло». Не ставьте стол вплотную к стене — не должно быть жестких контактов. Не кладите на плиту реактивы и приборы «для удобства». Не тяните кабели так, чтобы они «дергали» весы. Не забывайте про сквозняки и кондиционеры. И, конечно, не настраивайте пневмоопоры «на глазок» — доверяйте уровню и манометру. Часто это видно сразу по дрейфу нуля.
Мнение эксперта и кейсы внедрения антивибрационных столов
Приходит метролог, смотрит на график дрейфа и говорит: «Здесь не калибровка нужна — здесь стол». И попадает в точку.
Эксперт по поверке весов (20+ лет практики): «Для аналитики 0,1 мг эластомерные решения часто достаточны, если здание спокойное. Как только уходим в 10–1 мкг, без пневмоопор не обойтись — нам нужна частота изоляции ниже 3 Гц и масса плиты не меньше 120 кг. Важно подбирать опоры по рабочей нагрузке: перекачанная пневматика передает высокочастотные возмущения, недокачанная — «ходит» и мешает установлению нуля. На одном из проектов мы снизили среднеквадратичное отклонение показаний с 0,003% до 0,0006% просто заменой стола и корректной установкой, без замены весов. Это типичная картина».
Кейс 1. Фармакоконтроль качества: аналитические и микровесы рядом с коридором. Базовый стол вязал шум лифта, повторяемость «плавала». Поставили пневмо-стол с гранитной плитой 100 мм, перенесли зону к несущей стене, сделали экран от сквозняков. Повторы вошли в спецификацию, ушли внеплановые пересерии, выпуск ускорился на ~35 минут в сутки. По расчётам, окупили вложения менее чем за 4 месяца.
Кейс 2. Геолаборатория на карьере, виброактивные полы и постоянная пыль. Активные платформы не прошли по бюджету и обслуживанию. Взяли тяжелый пассивный стол на эластомерах с усиленной рамой и керамогранитной поверхностью, локально усилили основание. Итог: стабильная работа аналитических 0,1 мг при штатной уборке и без простоев.
Вывод простой: лучше один раз подобрать правильную изоляцию под ваши весы и помещение, чем бесконечно «лечить» результаты. Хотите уточнить конфигурацию и купить антивибрационный стол с гарантией результата — запросите у производителя замер вибраций и подбор опор под вашу нагрузку.
