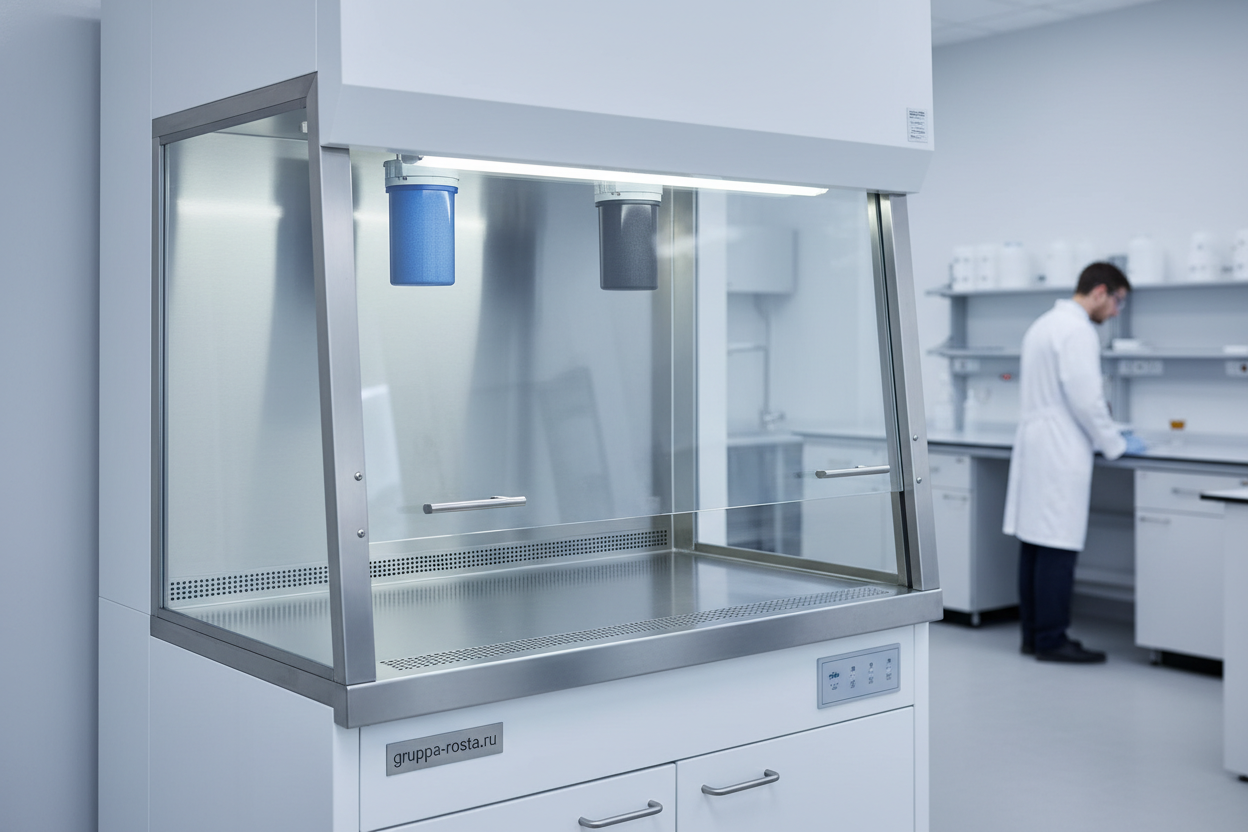

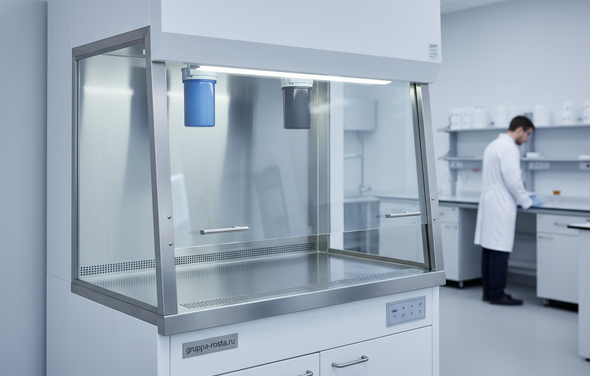

Вытяжной шкаф с фильтрацией В России

Как выбрать вытяжной шкаф с фильтрацией

Утром технолог открывает окно с КП: в одном — «дешевле на 20%», в другом — «класс H14, датчики, протоколы». Решение нужно сегодня, работы стоят.

Выбор начинается не с цены, а с химического профиля. Составьте перечень веществ: кислоты, основания, органика, формалин, порошки, цитостатики — под каждую группу подбирается тип кассеты. Смотрите на скорость входного потока 0,45–0,6 м/с при рабочем проеме, стабильность тяги и герметизацию зон утечек. Дальше — площадь и масса адсорбента в фильтре (важно для ресурса), класс HEPA/ULPA для аэрозолей, контроль прорыва (датчики VOC/формальдегида/аммиака). И не забудьте про эргономику: высота столешницы, обзор, доступ к коммуникациям.

• Процессы: нагрев, работа с кислотами, работа с летучими органическими — это разные сценарии.
• Размер: 900/1200/1500/1800 мм по фронту; глубина не менее 700–800 мм для колб 2–5 л.
• Оснащение: мойка, вода/газ, розетки IP44, монитор потока, таймер фильтров.
• Шум: комфортно до 55–60 дБА в рабочей зоне.
• Сервис: срок поставки кассет и их номенклатура под ваши реагенты.

Если по-простому: начните со списка реагентов и максимальных концентраций. Под этот список производитель подберет кассету: угольную (с пропиткой под кислотные/щелочные/органические пары), HEPA/ULPA для аэрозолей, каталитическую для специфических газов.

Важный момент: не все операции допустимы в рециркуляционных шкафах. Перхлорная кислота, большие объемы сильных окислителей, работы с водородом, пирофорами — только вытяжка с подключением к шахте и специальным исполнением.

На этапе КП просите расчёт реальной кратности и ресурса: масса сорбента (кг), расчётная емкость по целевому веществу (г/кг), ожидаемый интервал замены при вашей загрузке. Часто это видно сразу: где есть цифры и методика — там меньше сюрпризов.

Требования, ГОСТ и нормативы для вытяжных шкафов

Лаборатория принята, а комиссия задаёт прямые вопросы: по каким нормам аттестован шкаф, есть ли протоколы испытаний и «ГОСТ вытяжных шкафов» в паспорте?

Ориентируйтесь на связку европейского и российского поля норм. Для конструкций и испытаний — ГОСТ EN 14175 (части 2/3/6: методики испытаний, эксплуатационные характеристики, шкафы с рециркуляцией). Для обеспечения безопасности оборудования — ТР ТС 010/2011, электрическая безопасность — ТР ТС 004/2011, электромагнитная совместимость — ТР ТС 020/2011. Проектирование вентиляции — СП 60.13330.2020; санитарные требования к работе с химическими факторами — действующие санитарные правила (например, СанПиН 1.2.3685-21). В паспорте должны быть ссылки на стандарты, по которым проводились испытания, — это не бюрократия, это юридическая защита.

• Лицевая скорость: 0,5 м/с ±0,1 м/с при стандартном открытии створки (часто 500 мм по высоте).
• Сдерживание (containment): испытания по EN 14175 с трассером (SF6 или эквивалент) и дымовая визуализация потоков.
• Освещённость рабочей зоны: 500–750 лк; стекло безопасное (закалённое/триплекс).
• Шумность: не более 60 дБА у оператора; розетки и коммуникации в исполнении не ниже IP44.
• Заземление, маркировка, паспорт, протокол ввода в эксплуатацию и периодические проверки.

В реальности к шкафу всегда прикладывают протоколы: проверка скорости, тесты с дымом, герметичность, электробезопасность. Если их нет — считайте, что вы покупаете корпус без подтверждённой эффективности.

Совет: в договор сразу включайте пункт о проведении первичных испытаний на площадке с выдачей протоколов. Это небольшой пункт, но экономит недели согласований.

Сравнение систем фильтрации: HEPA, уголь, катализ

В одной лаборатории «не пахнет вовсе», в другой — лёгкая «химия» в воздухе. Разница почти всегда в кассетах и правильности их подбора.

HEPA/ULPA ловят аэрозоли и пыль: класс H14 задерживает 99,995% частиц 0,3 мкм, U15 — ещё выше. Для паров летучих веществ работают угольные кассеты: активированный уголь с пропитками (кислотной, щелочной, для формальдегида, аммиака, ртутных паров) обеспечивает хемосорбцию. Каталитические модули доокисляют целевые газы (например, перманганат, специальные оксиды; встречаются и фотокатализаторы TiO2 под УФ). Входной G4–F7 префильтр снимает пыль, продлевая ресурс «главного» фильтра. Важный момент — реальная масса сорбента и тест на прорыв по вашему веществу.

Комбинированные кассеты (уголь + HEPA) закрывают смешанные процессы: испарения растворителей и аэрозоль от распыления. Добавьте датчик VOC/формальдегида и индикатор насыщения — эксплуатация становится предсказуемой. В реальности именно отсутствие мониторинга чаще всего приводит к преждевременной замене или, наоборот, к опасному «переработу» фильтра.

Не игнорируйте исключения: перхлорная кислота, высокореакционные окислители, большие объёмы сильных кислот и щёлочей не рекомендуются для рециркуляции; здесь нужен вытяжной канал и специализированный шкаф (вплоть до системы промывки).

Материалы, коррозионная стойкость и срок службы

Лаборант пролил каплю HF на столешницу — и через месяц кромка вспухла. Материал был «универсальный», но не для фтороводорода.

Корпус чаще делают из стали с порошковым покрытием 60–80 мкм (эпоксиполиэстер), стойкость к соли 240–480 ч по камере. Для агрессивных сред — полипропилен (PP-H) или нержавеющая сталь AISI 316L; для универсальных задач хватит AISI 304. Столешницы: эпоксидная смола (универсально, термостойко), керамогранит/керамика (устойчивы к кислотам и теплу), нержавейка (био/чистые помещения), полипропилен (кислоты, щёлочи, но мягче и царапается). Стёкла — закалённые или триплекс 6–8 мм; уплотнения — EPDM или Viton под химию; вентиляторы — PP или PVDF с EC-моторами.

• Кислоты и соли — PP-H корпус + керамика/эпоксидная столешница.
• Органика и нагрев — сталь с качественным покрытием + эпоксидная смола.
• Био/стерильные — нержавейка 304/316L + HEPA H14, закругления для санитарной обработки.
• Высокая коррозия — PVDF/PP вентилятор, фурнитура A4 (AISI 316).

Часто это видно сразу: равномерность порошка, прокрас сварных швов, отсутствие острых кромок, аккуратные герметики. Попросите образцы материалов и протоколы испытаний на химстойкость — это нормальная практика.

Срок службы шкафа — 10–15 лет при ежегодном сервисе: проверка скоростей, чистка каналов, замена префильтров, ревизия противовесов створки. Ресурс фильтров — расходная часть; закладывайте бюджет и календарь. Если по-простому: «железо» живёт долго, расходники — по графику. Храните паспорт и историю замен — это половина успеха при аудитах.

Цена, комплектация и коммерческие предложения в России

Закупщик смотрит на «итого»: одно КП дешевле, но без датчиков и с тонким фильтром; другое дороже, зато ресурс вдвое выше. Цифры решают.

Цена вытяжного шкафа с фильтрацией в России колеблется широко. Базовые рециркуляционные 900–1200 мм стартуют от 180–350 тыс. ₽; 1500–1800 мм с комбинированными кассетами и мониторингом — 450–900 тыс. ₽. Премиальные решения с интеллектуальными датчиками, каталитикой и HEPA H14/ULPA — 1,0–1,8 млн ₽. В годовой TCO добавьте расходники: префильтры 3–8 тыс. ₽, HEPA 15–35 тыс. ₽, угольные кассеты 35–120 тыс. ₽ (в зависимости от массы сорбента и пропитки). В реальности именно фильтры формируют 30–60% совокупной стоимости владения за 5 лет.

Комплектация влияет сильно: светодиод 1000 лк, монитор потока/алярмы, мойка и арматура, подстолье с тумбами, дополнительная защита стекол, Wi‑Fi‑журнал событий, RFID-картриджи. Каждая опция — плюс 3–15% к цене. Если по-простому: просите два-три варианта КП — «старт», «рабочий», «полный» — чтобы честно сравнить.

Где «вытяжной шкаф купить Россия» без лишних рисков? Прямо у производителя, у федерального дилера или через интегратора, который делает вентиляцию «под ключ». Сроки: склад — 2–4 недели, серийное производство — 4–8 недель, нестандарт по материалам — 8–12 недель. В договор включайте: перечень фильтров с кодами, цены на расходники на 2 года вперёд, сроки поставки кассет, протоколы первичных испытаний.

Коммерческое сравнение просите в разрезе: цена шкафа, цена комплектации, расходники/год, пусконаладка, доставка, обучение, гарантия. Тогда «яблоки к яблокам» действительно получается считать.

Монтаж, логистика, гарантия и типичные ошибки

Доставили шкаф, а он не проходит в дверной проём 800 мм. Боль знакомая: теперь разбирать и собирать на месте, теряя день-два.

Логистика — это габариты и масса. Проверьте пути: двери, лифты, повороты, чистоту зоны. Крейтовка, подъём, подкат на тележках — не мелочи: стекло и покрытие не любят ударов. На площадке — проверка уровня, подключение к электросети (и к воде/газу, если опции), первичный пуск, измерение скорости на сетке точек, настройка сигнализации. В реальности один час, потраченный на планирование доступа, экономит полдня монтажа.

• Ввод в эксплуатацию: протокол измерений (скорость, шум, освещённость), дымовой тест, проверка герметичности.
• Обучение персонала: положение створки, замена префильтра, реагирование на алярмы.
• План ТО: раз в 6–12 месяцев — замеры, чистка, ревизия привода и уплотнений.

Гарантия у большинства — 12–36 месяцев на шкаф; фильтры как расходники — отдельно. Уточняйте SLA: сроки выезда, наличие сервисного склада в регионе, время поставки кассет (важно в сезоны логистических задержек). Документы: паспорт, инструкция, чек-лист обслуживания, «ГОСТ вытяжных шкафов»/EN 14175 в перечне ссылок.

Типичные ошибки легко избежать:
— ставят шкаф у двери/окна и получают срыв потока;
— недооценивают химпрофиль — кассета «универсальная» не справляется;
— режут бюджет на датчиках — а потом меняют фильтры «на глаз»;
— выбирают не тот материал столешницы (HF, HNO3, горячие пластины);
— забывают заложить расходники в смету на 2–3 года.
Итог прост: грамотно собранное ТЗ + проверенные нормы = безопасная и предсказуемая эксплуатация.
