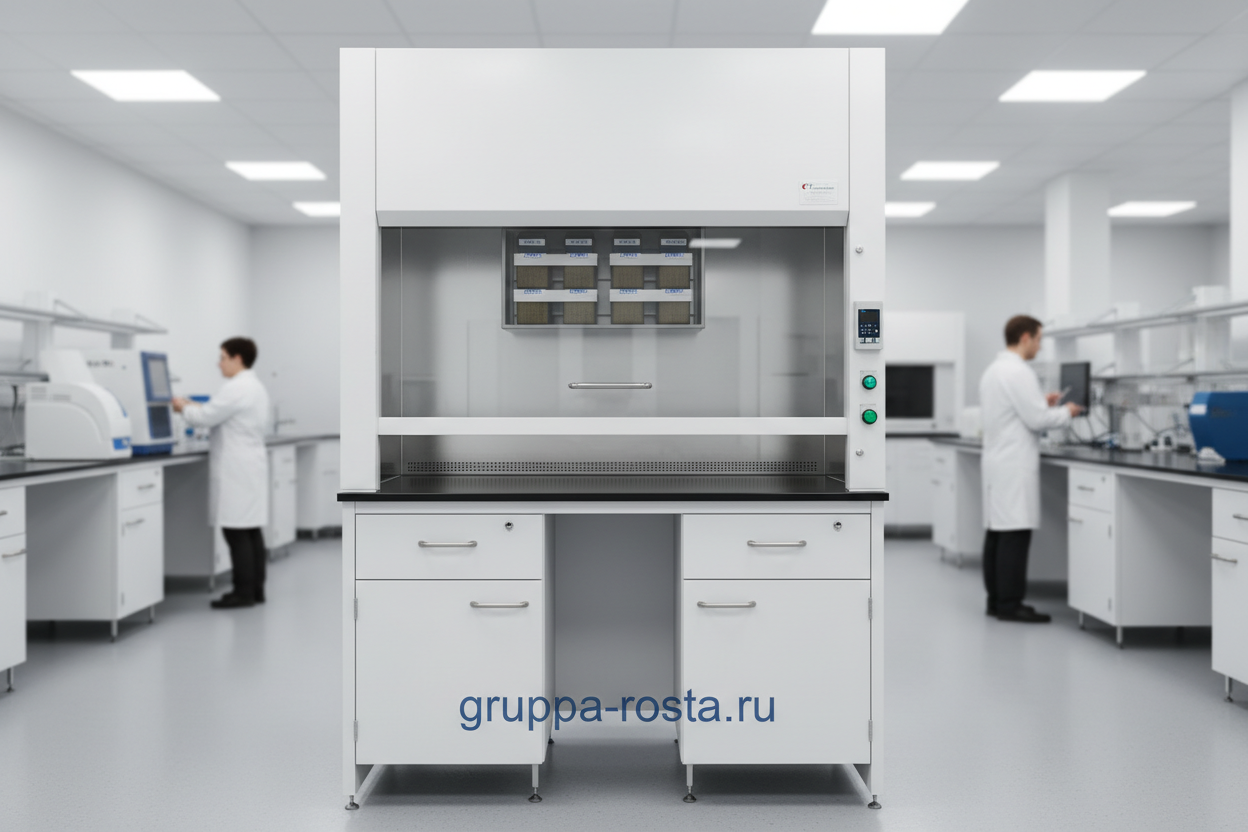

Как выбрать вытяжной шкаф с фильтрацией
Инженер поднимает стеклянную створку, включает свет — и через секунду понимает, хватает ли тяги: запах ацетона не должен выходить наружу. Если по-простому, правильный шкаф «запирает» пары внутри и тихо делает свою работу, не мешая людям и приборам.
Стартуйте не с каталога, а с перечня реагентов и сценариев работ. Какие вещества, в каких объёмах, сколько часов в день, есть ли нагрев или ультразвук, работают ли с порошками. От ответа зависит тип фильтрации (уголь/HEPA/комбинированная), высота проёма и требуемая скорость фронтального потока — обычно 0,4–0,6 м/с при открытии створки 400–500 мм. Добавьте бытовые, но критичные детали: уровень шума до 55 дБА, освещённость от 500 лк, количество розеток, газ/вода/слив, доступ к смене фильтров.
Габариты и материал. Для кислых сред и галогенов логичен полипропиленовый корпус, для универсальных задач — сталь с эпоксипорошковым покрытием, для фарма и коррозионных сред — нержавеющая сталь. Рабочая поверхность: эпоксидная или фенольная смола (универсально), монолитная керамика (кислоты/нагрев до 120 °C), нержавейка (био, чистка агрессивными дезсредствами). Проверьте грузоподъёмность столешницы не ниже 200 кг равномерной нагрузки и стойкость к H2SO4/NaOH — часто это видно сразу по паспорту материалов.
Практика закупки в мегаполисе сводится к логике: кто сможет быстро привезти, смонтировать и обеспечить сервис. По запросу «вытяжной шкаф с фильтрацией Москва» легко найти десятки предложений, но важно увидеть документы испытаний и реальные сроки поставки фильтров. И да, заранее решите, где и как будете утилизировать отработанные кассеты. Это экономит недели.
Требования и стандарты для вытяжных шкафов
Пусконаладчик пускает дымовой карандаш у кромки проёма — струйка должна без колебаний уходить внутрь. В реальности так проверяют удержание, а не только «общую тягу».
Базовые ориентиры: действующие нормы по воздуху рабочей зоны (например, ГОСТ 12.1.005), требования к лабораторной мебели (ГОСТ 22002.1-89), электробезопасность оборудования (ГОСТ IEC 61010-1), техрегламент ТР ТС 010/2011. Для методики испытаний востребованы EN 14175 и ASHRAE 110 (анемометрия, тест KI или трассировочный газ). Когда в документах встречаете формулировку «вытяжной шкаф лабораторный ГОСТ», проверьте, какие именно пункты стандарта выполняются: скорость потока при разных положениях створки, равномерность подсоса, герметичность, освещённость, уровень шума, маркировка и паспорт.
Что запросить у поставщика:
- Протоколы испытаний удержания (методика и результаты при 0,4–0,6 м/с).
- Сертификаты/декларации по ТР ТС 010/2011 и электробезопасности.
- Материаловеды: перечень химстойкости корпуса и столешницы.
- Инструкцию по утилизации фильтров и регламент ТО.
Типы фильтрации, материалы и срок службы
Техник снимает фильтробокс, ставит кассету на весы — плюс килограмм к исходной массе, значит, сорбент отработал. Важный момент: ресурс считают не по календарю, а по пробою на целевые газы и по насыщению.
Для летучей органики и большинства растворителей — активированный уголь типа A (высокая микропористость), для альдегидов/кислотных газов — уголь, пропитанный основаниями (H2S, HCl, формальдегид), для аммиака/аминов — кассеты K, для ртути — специализированные импегнированные массы. Пыль/аэрозоли ловит HEPA H14 (эффективность 99,995%), иногда в паре с угольной секцией. Предфильтры классов ePM10 50% (G4) и ePM1 60–70% (F7) снимают крупную фракцию и продлевают жизнь основной ступени.
Сроки службы ориентировочные: предфильтр — 2–4 месяца, угольная кассета — 6–12 месяцев (при средних нагрузках и скорости 0,5 м/с), HEPA — 1–3 года. Если работа интенсивная (много растворителей, тёплые реакции), ресурс падает вдвое; если режим щадящий — живёт дольше. Контроль — по датчику дифференциального давления, тесту на прорыв или по графику проб на рабочих местах.
Материалы корпуса и рабочей зоны подбирайте под химию. Полипропилен — для кислот/галогенов, он не боится HCl/HBr и не корродирует. Сталь с эпоксипорошком — универсальный «рабочий конь» для общелабораторных задач. Нержавеющая AISI 304/316 — под агрессивные дезинфектанты и влажные режимы. Столешницы: эпоксидная/фенольная смола — универсальный выбор; керамика держит нагрев и концентрированные кислоты; нержавеющая — био, мойки, частая дезинфекция. Стекло створки — закалённое, не тоньше 5–6 мм.
Ниже — краткая карта «вещество → фильтр/материал» для ориентира:
| Загрязнитель/процесс | Фильтрация | Корпус/столешница | Примечание |
|---|---|---|---|
| Органические растворители (ацетон, толуол) | Уголь A + предфильтр G4/F7 | Сталь с эпоксипокрытием, эпоксидная столешница | Следите за НКПР; избегайте перегрузки угля |
| Кислоты/кислотные пары (HCl, HNO3) | Импрегнированный уголь (кислотные газы) | Полипропилен, керамика/фенольная смола | Исключить сталь без PP-вставок |
| Аммиак/амины | Кассеты K | PP или нерж. сталь, фенольная смола | Контроль на прорыв по индикаторной трубке |
| Порошки/нанопыль | HEPA H14 (+ уголь при запахах) | Сталь/нерж., нерж. столешница | Гладкие поверхности, лёгкая уборка |
| Ртуть/ртутные пары | Спец. сорбент для Hg | Нерж. сталь, керамика | Особая утилизация фильтров |
Монтаж, логистика и обслуживание в Москве
Доставка подъехала, но лифт — 2,1×0,9 м, а проём в лабораторию — 80 см. Монтажник достаёт рулетку — значит, повезло, модель секционная и пройдёт по частям. В реальности такие мелочи решают сроки запуска.
Чек-лист перед поставкой: замер дверей и лифтов, этаж/наличие грузового лифта, пропуска в бизнес-центр, окно монтажа (часто только до 10:00), парковка. Питание 220 В, 16 А (или 3×380 В для мощных вытяжных систем), заземление, подвод воды/газа/вакуумных линий — заранее. Типовые ширины модулей 900/1200/1500/1800 мм; на сборку и пуск нужно 4–8 часов. После монтажа — анемометрия, дымовой тест и инструктаж.
Сервисный регламент: предфильтр каждые 2–4 месяца, уголь/HEPA — по результатам контроля или графику 6–12/12–36 месяцев. Ежеквартально — проверка скорости на проёме (цель 0,5 м/с ±0,1), раз в 6–12 месяцев — тест удержания (ASHRAE/KI). Утилизация фильтров по классу опасности отхода; ртутные и насыщенные кислотами кассеты — только через лицензированных подрядчиков в Москве.
Цена, кастомизация и типичные ошибки
Снабженец смотрит на три КП: в одном «дорого», в другом «вроде то же, но дешевле», в третьем — «срок 14 недель». Разброс объясним: материалы, тип фильтрации, размер, опции и сервис на старте.
Ориентиры на «цена вытяжного шкафа с фильтрацией» по Москве (руб., без НДС):
| Конфигурация | Ширина | Фильтрация | Материалы | Ориентировочная цена |
|---|---|---|---|---|
| Базовый рециркуляционный | 900–1200 мм | Уголь A + предфильтр | Сталь + эпоксипокрытие, эпоксидная столешница | от 250 000 до 420 000 |
| Химический (кислоты/галогениды) | 1200–1500 мм | Импрегнированный уголь | Полипропилен, керамика/фенольная смола | от 380 000 до 750 000 |
| Пылевой/аналитический | 1200–1500 мм | HEPA H14 (+ уголь опционально) | Сталь/нерж., нерж. столешница | от 420 000 до 820 000 |
| Расширенный с сервисами | 1500–1800 мм | Комбинированная кассета (уголь+HEPA) | Нерж. сталь/PP, керамика | от 600 000 до 1 200 000 |
Кастомизация, которая действительно имеет смысл: доп. utilities (газ, вакуум, вода с антивандальными клапанами), автоматическое управление створкой и вентиляцией по датчикам, индикатор прорыва, LED ≥750 лк, защита от искрообразования при работе с ЛВЖ. Важный момент: рециркуляционные решения не подходят для больших потоков ЛВЖ — при высоких нагрузках переходите на вытяжку в шахту или ограничивайте процесс.
Типичные ошибки: выбирать «по фото и цене», не сверив список реагентов с матрицей фильтров; ставить шкаф в зону сквозняков (у двери/окна/решётки притока); игнорировать скорость потока и реальную высоту проёма; не закладывать бюджет и сроки на сменные фильтры; забывать про утилизацию отработанных кассет. Если задача — купить вытяжной шкаф с фильтрацией быстро и без сюрпризов, соберите химию, дайте данные по режимам, запросите протоколы испытаний и TCO на 3 года — КП сразу станет прозрачнее.
