Как правильно выбрать вытяжной шкаф с фильтрацией

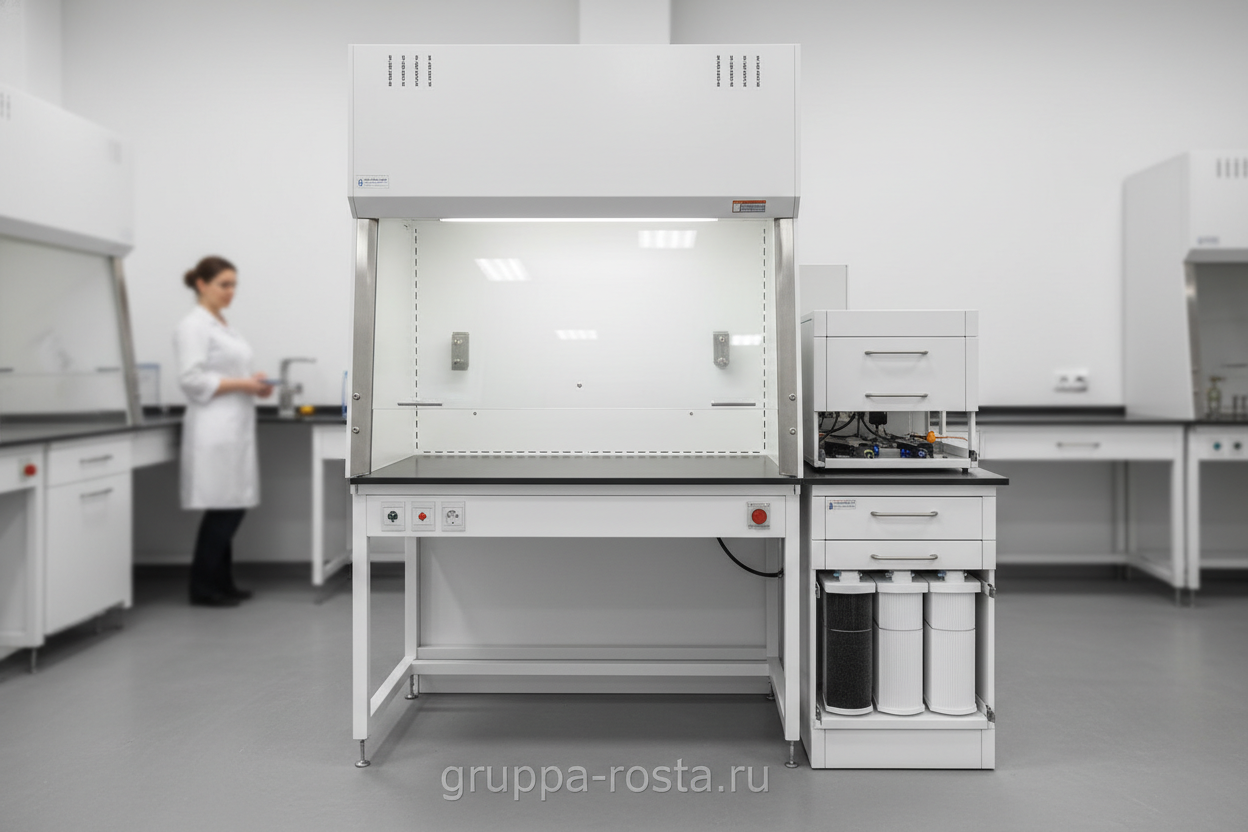

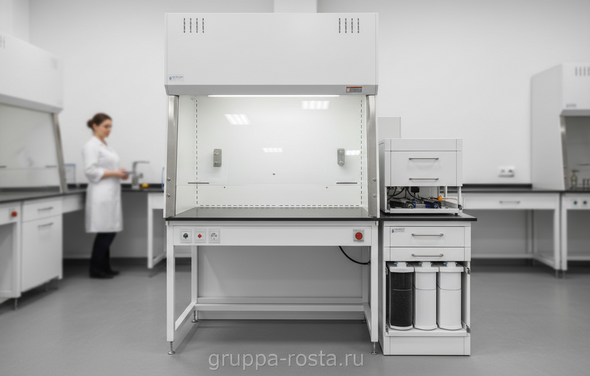

Закупщик открывает три коммерческих предложения и видит одно и то же: «без канала, активированный уголь, безопасно». На бумаге — да. В реальности именно химия, с которой работает ваш отдел, решает, какой шкаф подойдет и сколько он проживет без аварий.
Если по-простому, выбор начинается с перечня веществ и режимов. Какие пары и аэрозоли будут в шкафу: кислоты, органические растворители, аммиак, формальдегид, ртуть, порошки? Как часто и в каких объемах проводятся операции, нужна ли работа с нагревом или открытым пламенем, есть ли соседняя общеобменная вентиляция. От этого зависят тип фильтра, скорость притока на створе, материал корпуса и столешницы, а также компоновка сервисных выводов. Важный момент: не все задачи решаются в рециркуляции, для сильных кислот окислительного типа или перхлоратов требуется либо специальная фильтрация, либо классический канальный шкаф.
Дальше — габариты и доступ. Ширина 900/1200/1500/1800 мм, высота помещения, проходы дверей, удобство подкатной тары. Проверьте электропитание (обычно 220 В), требуемую освещенность, уровень шума, и предусмотрите место для сервисного доступа к фильтрам. Шкаф должен обеспечивать устойчивую линейную скорость 0,4–0,6 м/с на рабочем проеме при типовых сценариях пользователя.
И последнее, о чем часто вспоминают в конце: «вытяжной шкаф с фильтрацией — цена». Оценивать ее корректно можно только «с задачей в руке»: точный тип угля/HEPA, расчетный ресурс, датчики, протоколы испытаний и сервис. Если цель — купить — вытяжной шкаф, фильтрующий, лабораторный, начните с опросного листа и контролируемого списка веществ — это сэкономит бюджет и нервы.
Технические характеристики и виды фильтрации
Технолог разбавляет растворитель в мерном цилиндре, пар поднимается рывком — и именно в этот момент решают аэродинамика и фильтр. Не паспортная «до 1200 м³/ч», а удержание облака в динамике и отсутствие прорыва через сорбент.
Базовые характеристики рециркуляционных шкафов: линейная скорость на створе 0,4–0,6 м/с, равномерность потока в зоне работ, шум 45–60 дБ(А), освещенность не ниже 500 лк, автоматическое ограничение высоты подъема створки. Важный момент — контроль фильтров: индикатор ресурса, датчик дифференциального давления для предварительных ступеней и опция газового датчика прорыва (PID/NDIR — по целевым компонентам). Для безопасности полезна самодиагностика и журнал событий.
Фильтрация подбирается под класс загрязнений. Органика — уголь специальной пористости; кислоты — уголь с пропитками для HNO3/HCl/H2SO4; аммиак/амины — модифицированный сорбент; формальдегид — формалдегидные кассеты; ртуть — серосодержащий сорбент; пыль — HEPA H14 (EN 1822) или по ISO 29463, иногда ULPA. Часто это видно сразу по номенклатуре лаборатории, но всегда проверяйте совместимость у производителя.
| Тип фильтра | Целевые загрязнители | Класс/показатель | Обычный ресурс | Заметки |
|---|---|---|---|---|
| Предварительный (G4–F7 / ePM10–ePM2,5) | Пыль, крупные аэрозоли | ISO 16890 | 3–6 мес. | Защищает основной сорбент, дешевый расходник |
| Уголь активированный (универсальный) | Легкие и средние органические пары | Йодное число 900+ | 6–12 мес. | Не для сильных кислот/щелочей без пропитки |
| Уголь с пропиткой (кислоты/щелочи) | HCl, HNO3, H2SO4, NH3 | Спец. рецептура | 6–12 мес. | Подбирается под перечень веществ |
| Формальдегидные кассеты | Формальдегид, альдегиды | Спец. сорбент | 6–9 мес. | Нужен монитор прорыва |
| Hg-специальный | Ртуть и ее пары | Серосодержащий | до 12 мес. | Требует утилизации как опасотход |
| HEPA H14 | Пыли/аэрозоли 0,1–0,3 мкм | 99,995% | 12–18 мес. | Для порошков и биоматериалов (не токсичных газов) |
Допустимая высота проема обычно 400–500 мм с механической фиксацией, чтобы сохранять расчетную скорость. Рабочий объем вытяжки должен формировать стабильный завихрённый фронт без «мертвых зон»; проверьте наличие аэродинамических дефлекторов и направляющих решеток.
Для запросов «вытяжной шкаф, угольный фильтр, ГОСТ» обращайте внимание на результаты типовых испытаний на удержание по ГОСТ Р ЕН 14175 (части с методиками). Без протокола по удержанию и однородности потока любые цифры про «м³/ч» мало что значат.
Требования, стандарты и ГОСТы для шкафов
Приходит охрана труда и первым делом спрашивает паспорт, сертификаты и программу производственного контроля. Если документов нет — обсуждение заканчивается быстро.
Нормативная база для рециркуляционных шкафов включает несколько уровней. По безопасности и испытаниям: ГОСТ Р ЕН 14175 (части 1–7: терминология, эксплуатационные характеристики, методы испытаний на удержание и турбулентность), ГОСТ IEC 61010-1/61010-2-010 по электрической безопасности лабораторного оборудования. По охране труда и воздуху рабочей зоны: ГОСТ 12.1.005‑88 и ГН 1.2.3685‑21 (ПДК), для вентиляции зданий — СП 60.13330.2016 (актуализированный СНиП 41‑01). Для машин и оборудования — ТР ТС 010/2011 (ЕАЭС), что означает обязательную оценку соответствия и маркировку EAC. Если шкаф заявлен как «вытяжной шкаф угольный фильтр ГОСТ», в документах должно быть прямое указание на применяемые стандарты и результаты испытаний по удержанию.
Критично требовать: протоколы метрологических испытаний по удержанию аэрозоля/газа при разных высотах створки; подтверждение класса фильтров (EN 1822/ISO 29463 — HEPA, показатели сорбента — для угля); расчетный ресурс с условиями (температура, концентрации); руководство по эксплуатации с регламентом замены кассет и утилизации. Важный момент — зона применения: производитель обязан письменно ограничить перечень веществ, с которыми допускается работа.
Для пользователей удобно, когда в паспорте есть отметка «лабораторный вытяжной шкаф: сравнение методов испытаний» — раздел, где производитель сопоставляет внутренние тесты с ГОСТ Р ЕН 14175. Это экономит время при внутренних аудитах.
Сравнение материалов, модульность и срок службы
Капля H2SO4 попала на край столешницы — через минуту видно, была ли экономия уместной. Материал корпуса и рабочей поверхности — не косметика, а защита бюджета и людей.
Корпус: сталь с порошковым покрытием (толстослойная эпоксиполиэфирная эмаль, устойчива к большинству реагентов), полипропилен (PP) — не боится кислот/щелочей, но мягче механически, стеклопластик (FRP/GRP) — хорошая химстойкость, выше стоимость ремонта. Столешницы: эпоксидная смола (универсальный вариант, выдерживает кислоты/растворители, ударопрочна), керамика — максимум химстойкости и термостойкости, но тяжелая, HPL-компакт с химстойким слоем — для мягких режимов, нержавеющая сталь AISI 304/316 — для биоматериалов и чистых помещений, хуже к хлорсодержащим средам (если 304). Стекло створок — закаленное, прозрачность и стойкость к царапинам критичны для видимости.
| Материал | Химстойкость | Темп. стойкость | Ориент. цена | Комментарий |
|---|---|---|---|---|
| Эпоксидная столешница | Высокая (кислоты/растворители) | до ~180°C | $$ | Баланс цена/ресурс |
| Керамика | Максимальная | до ~600°C | $$$ | Тяжелая, дороже опции |
| HPL химстойкий | Средняя | до ~120°C | $ | Бюджет под мягкие задачи |
| Нерж. сталь 316 | Средняя/высокая | до ~200°C | $$ | Отлична для биоприменений |
| Корпус PP | Очень высокая к кислотам | до ~90°C | $$ | Менее жесткий, нужен ребра |
Модульность экономит место и бюджет: тумбы под кислоты/щелочи с вытяжкой, мойки из PP, газовые/водяные посты, вводы для вакуума, розетки IP44, ультрафиолетовые лампы (если это обосновано), держатели баллонов, полки и экраны. Продуманная конфигурация снижает случайные перемещения колб на границе потока — и это прямая безопасность.
Срок службы шкафа — 7–12 лет при нормальном режиме, у хороших производителей — до 15. Фильтры: предфильтр 3–6 месяцев, уголь/пропитанный — 6–12 месяцев (или по датчику прорыва/нагрузке), HEPA — 12–18 месяцев. Регулярная калибровка датчиков и годовой аудит аэродинамики продлевают ресурс. И да, «лабораторный вытяжной шкаф: сравнение материалов» обычно показывает, что экономия на столешнице бьет сильнее всего при авариях.
Коротко: выбирайте материал под худший реалистичный сценарий, а не «как обычно». Это окупается.
Цены, комплектации и коммерческие предложения
«Сколько стоит?» — вопрос первый. Правильный ответ: «зависит от химии и комплектации», но давайте приземлим.
| Модель/размер | Материал | Фильтрация | Ориентир, ₽ с НДС | Что внутри |
|---|---|---|---|---|
| 900 мм (базовая) | Сталь+эпоксид | Уголь универс., предфильтр | 180 000–260 000 | Освещение, розетки, контроль скорости |
| 1200 мм (стандарт) | Сталь+эпоксид | Уголь спец. (ацид/сольвент) | 240 000–360 000 | Предфильтр, датчик потока, тумба |
| 1500 мм (кислотная химия) | PP корпус, керамика | Уголь с пропиткой + предфильтр | 380 000–590 000 | Водяной/газовый пост, экран брызг |
| 1200 мм (порошки) | Сталь+эпоксид | HEPA H14 + предфильтр | 310 000–450 000 | Манометр HEPA, подсветка 500 лк |
| 1800 мм (расширенный) | Сталь/керамика | Комбинированный кассетный | 520 000–800 000 | Сенсоры прорыва, журнал событий |
На итог влияет: ширина/высота, материал корпуса и столешницы, тип фильтра (универсальный уголь vs пропитанный vs HEPA/ULPA), датчики (поток/прорыв), автоматика створки, сервисные посты, спец. электроника. Логистика и пусконаладка — отдельно: доставка, шеф‑монтаж, первичные испытания по методике производителя. В реальности «вытяжной шкаф с фильтрацией — цена» без опросного листа может отличаться вдвое при одинаковом размере.
Что попросить в КП: развернутую спецификацию кассет (масса сорбента, тип пропитки, класс HEPA), сценарии испытаний и протоколы, гарантию (обычно 12–24 мес.), сроки поставки (4–8 недель), стоимость владения (расходники/год), обучающий запуск. Если цель — купить вытяжной шкаф фильтрующий лабораторный, просите два-три сценария комплектации: минимальный, сбалансированный и «без компромиссов» — тогда сравнение будет честным.
Ошибки при выборе, монтаж и правила эксплуатации
Шкаф привезли, а потолок ниже на 5 см — створка не поднимается до расчетного уровня. Мелочь? Потом удивляются шуму и «тянет хуже».
Типовые ошибки выбора: универсальный уголь на кислоты и аммиак, отсутствие предфильтра при пыльных операциях, столешница HPL под концентрированные кислоты, игнор высоты помещения и приточных струй. Монтажные промахи: шкаф ставят в зону сквозняков, напротив двери, без выравнивания по уровню, без заземления, с перегрузкой розеточных групп. Важный момент — проверка фактической линейной скорости по сетке точек и фиксация рабочей высоты створки на шильдике.
Эксплуатация держится на простых правилах. Не храните реактивы в шкафу, держите рабочий проем минимально возможным, все операции — в 15–20 см от кромки, крупные приборы — на подставках (для обдува снизу), избегайте резких взмахов перед проемом. Периодически очищайте решетки притока, меняйте предфильтры по манометру/регламенту, ведите журнал.
- Перед запуском смены: проверка индикации потока и блокировки створки; визуальный осмотр фильтровых кассет.
- Ежемесячно: замер скорости на створе, проверка шума и освещенности, ревизия заземления.
- Ежеквартально: контроль предфильтра (ΔP), чистка аэродинамических элементов, проверка датчиков.
- По веществам: тест прорыва (PID/индикаторные трубки) при 70–80% ресурса; своевременная замена кассет с утилизацией как опасных отходов.
- Ежегодно: аудит по чек-листу ГОСТ Р ЕН 14175 (удержание/турбулентность), актуализация перечня работ и допусков.
И еще одно: «лабораторный вытяжной шкаф сравнение» в отрыве от условий эксплуатации бесполезно. Сопоставляйте модели на одинаковых тестах, с вашими веществами и реальными режимами — тогда ошибок станет меньше, а ресурс и безопасность вырастут.
