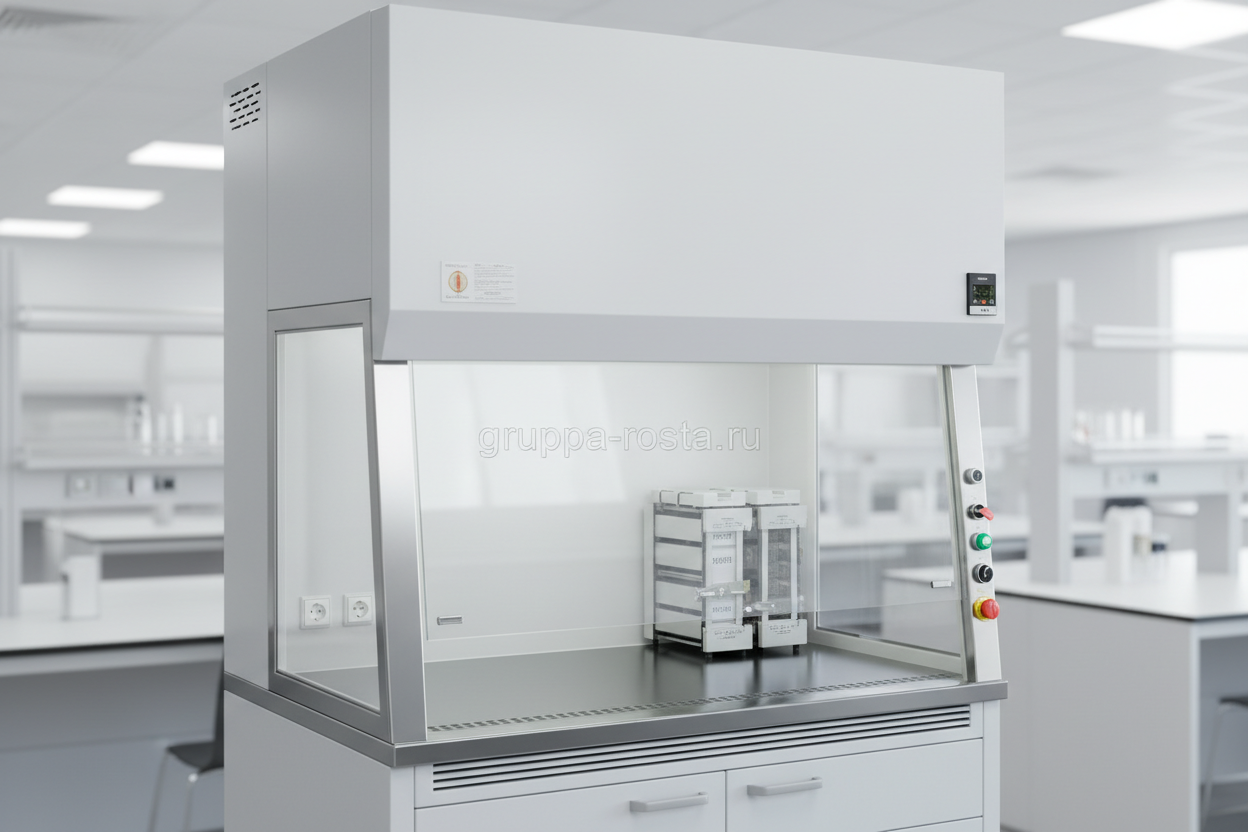

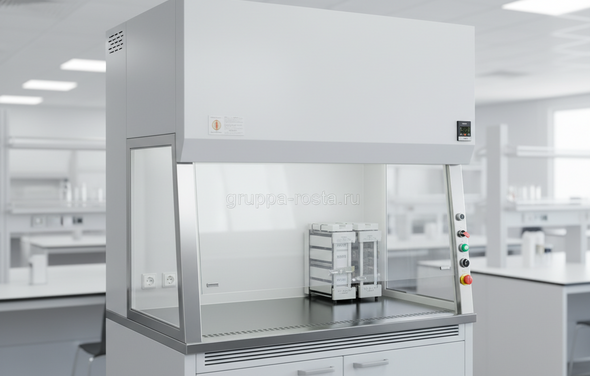

Как выбрать вытяжной шкаф с фильтрацией
Менеджер приносит паспорт реактива, технолог смотрит на СИБ и спрашивает: «Можно ли это делать в нашей комнате без вывода на крышу?». Часто это видно сразу: нужен вытяжной шкаф с фильтрацией, который вернет очищённый воздух в помещение и не потребует согласований с вентиляцией здания.
Если по-простому, начните с химии. Какие пары и аэрозоли выделяются: органика, кислоты/основания, формальдегид, ртуть, порошки? От этого зависит тип фильтра и даже уместность рециркуляции. Есть исключения: перхлорная кислота, большие объёмы растворителей, интенсивные экзотермические реакции — под такие процессы берут специализированные решения (скрубберы, мокрые шкафы, взрывозащита) или классический канал с выбросом.
Дальше — производительность. Рабочая скорость в проёме створки 0,4–0,6 м/с. Пример: проём 1000×350 мм даёт площадь 0,35 м²; при 0,5 м/с нужно около 0,175 м³/с, то есть ~630 м³/ч. Плюс запас на сопротивление фильтров 20–40%. В реальности это и есть разница между «тянет только на пустом фильтре» и стабильной работой весь межсервисный интервал.
Материалы — не мелочь. Столешница из эпоксидной смолы 16–25 мм выдерживает кислоты и тепло, керамика хорошо переносит горячее стекло, полипропиленовый поддон устойчив к агрессивным средам. Стекло створки — закалённое, не менее 6 мм; освещение — LED 800–1000 лк; внутри — гладкие химстойкие панели, чтобы поток не срывался и шкаф легко мылся.
- Определите загрязнители (по СИБ/паспортам безопасности).
- Сверьте совместимость с рециркуляцией; спорные реакции — только в канал.
- Посчитайте расход воздуха под вашу ширину и высоту проёма.
- Выберите фильтры (уголь по типу паров, HEPA/ULPA — под пыль/аэрозоли) и ступени предочистки.
- Проверьте документы (протоколы по EN, декларации ТР ТС).
- Согласуйте эргономику: высота, розетки, краны, полки, автоматика.
И да, когда доходите до решения «вытяжной шкаф с фильтрацией купить», проверьте не только прайс, но и стоимость фильтров на весь срок проекта.
Технические характеристики и типы фильтров
Ситуация из сервиса: привезли «не тянет», а внутри фильтр, который давно отработал ресурс и пропитался парами. Правильная связка фильтров и вентилятор с запасом по давлению решают 80% проблем.
| Тип фильтра | Назначение | Класс/стандарт | Ориент. ресурс | Заметки |
| Предфильтр G4–F7 | Пыль, крупный аэрозоль | EN 779/ISO 16890 | 1–6 мес. | Защищает дорогие ступени |
| HEPA H13–H14 | Тонкий аэрозоль, биориски | EN 1822/ISO 29463 | 6–18 мес. | H14: 99,995% по MPPS |
| ULPA U15 | Сверхтонкий аэрозоль | EN 1822/ISO 29463 | 6–18 мес. | Выше сопротивление, тише — сложнее |
| Уголь OS (органика) | Пары растворителей, органика | Внутр. спецификация | 6–12 мес. | Бед/толщина имеют значение |
| Уголь Acid/BE | Кислотные газы, хлор | Внутр. спецификация | 6–12 мес. | Импрегнация щёлочами |
| Уголь K | Амины, аммиак | Внутр. спецификация | 6–12 мес. | Спец. пропитка |
| Формальдегид (FORM) | Альдегиды | Внутр. спецификация | 6–12 мес. | Хемосорбция |
| Hg-специальный | Пары ртути | Внутр. спецификация | 6–12 мес. | Сера/йод — для связывания Hg |
Производительность и шум. Рабочая скорость 0,4–0,6 м/с; реальный расход 400–900 м³/ч для ширины 900–1500 мм. Начальное сопротивление: предфильтр 30–80 Па, угольный блок 120–350 Па, HEPA H14 200–300 Па. Вентилятор берите с запасом давления ≥30%. Уровень шума 48–55 дБА на рабочем режиме — комфортная планка для лаборатории.
- Автоматика: датчик скорости, звуковая/световая сигнализация, журнал событий.
- Электрика: 220–230 В, розетки внутри IP44, защита от перегрузки.
- Конструкция: байпасные прорези, аэродинамические направляющие, ограничитель подъёма створки.
- Интеграция: сухие контакты/Modbus для BMS — удобно для аудитов.
Требования, нормативы и сертификаты (ГОСТ, EN)
Аудит: «Покажите, по какому стандарту тестировалась герметичность и удержание паров?» Важный момент — сами слова «соответствует стандарту» мало что значат без протоколов испытаний и привязки к методике.
Для лабораторных шкафов ориентир — EN 14175 (части 1–7): терминология, методы испытаний удержания (трассирующий газ, обычно SF6), стабильность потока, эргономика створки. Для фильтров тонкой очистки — EN 1822/ISO 29463 (HEPA/ULPA по MPPS), для рециркуляционных (безканальных) шкафов полезна ссылка на NF X 15-211 (классы удержания для различных химий). В России при сертификации оборудования смотрят на технические регламенты ЕАЭС: ТР ТС 010/2011 (безопасность машин), ТР ТС 004/2011 (низковольтка), ТР ТС 020/2011 (ЭМС). Запрашивайте декларации, протоколы и маркировку.
- Докажите «ГОСТ вытяжных шкафов»: попросите перечень применённых ГОСТ Р/EN и реальные протоколы испытаний (а не буклет).
- Протокол удержания по EN 14175-3 (трассирующий газ), отчёт по классу HEPA/ULPA (EN 1822) и паспорт фильтрующих кассет.
- Пожарная безопасность материалов (класс горючести/дымовыделения), электробезопасность и заземление.
- Инструкции по эксплуатации и сервису на русском, журнал контроля скорости потока.
Эргономика, безопасность и эксплуатация в лаборатории
Оператор проводит у шкафа по несколько часов. Если створка «гуляет», шумит вентилятор и розетки далеко, к вечеру падает точность и растёт риск ошибок.
Высота рабочей поверхности 900±20 мм для стоячей работы и ~750 мм в «сидячих» моделях. Глубина 600–750 мм — чтобы прибор встал и не перекрыл задние щели. Освещённость 800–1000 лк без бликов, уровень шума — до 55 дБА. Удобная ручка створки, считываемая шкала высоты, видимый индикатор потока — мелочи, которые экономят нервы и повышают безопасность.
Безопасность проста: держите створку как можно ниже, работайте на 150–200 мм вглубь от кромки, не загромождайте 70% площади, не перекрывайте байпас. В реальности главная беда — сквозняки. Не ставьте шкаф под решёткой кондиционера и в проходе: боковой переток разрушает фронтальное втягивание.
- Перед началом — 5 минут прогрева (стабилизация потока), по окончании — ещё 5 минут протяжки.
- Порошки/взвеси — со ступенью HEPA, летучая органика — с угольным модулем под органику.
- Не храните химикаты внутри. Шкаф — не склад.
- Горелки и большие нагревы в рециркуляционных моделях — табу.
- Еженедельно проверяйте предфильтр, ежемесячно — скорость в проёме (анемометром).
Если по-простому: закрытая створка + правильный фильтр + отсутствие сквозняков = удержание, которое видно даже на дымовой пробе.
Монтаж, логистика и индивидуальное производство
День поставки. Паллет заезжает в коридор, а проём лаборатории — 800 мм. Шкаф 1200-й ширины проходит только в разобранном виде. Планирование экономит полдня простоев.
Подготовка площадки: проверьте габариты дверей и лифтов, наличие отдельной линии 220 В (розетка СЕЕ, автомат 16 А), заземление, место без сильных боковых потоков. Пол — ровный, грузоподъёмный; доступ к месту — без разворотов на 90° в узких коридорах.
Монтаж и пусконаладка: сборка модуля, проверка электрики, установка фильтров, герметизация, первичная проверка скорости и дыма, настройка сигнализаций, обучение персонала. По итогам — акт ввода с замером скорости в нескольких точках и отметкой даты установки фильтров.
Индивидуальное исполнение: вырезы под приборы, доп. розетки и краны (вода/газ/вакуум), вытяжная тумба, кислотостойкая ванна, увеличенная полезная высота, виброразвязка для весов, интеграция в BMS. Срок изготовления 3–6 недель, чертежи согласуются до заказа — это снижает риски несостыковок на объекте.
Экспертный блок: цена, срок службы и типичные ошибки
Вопрос от закупок: «Сколько стоит и на сколько хватит?». Ответ лучше давать в терминах владения, а не только прайса.
Бюджет. Базовые рециркуляционные модели — ориентировочно 200–500 тыс. ₽; средний класс с автоматикой и комбинированной фильтрацией — 500–900 тыс. ₽; продвинутые с расширенной эргономикой и BMS — 0,9–2,5 млн ₽. Комплект фильтров: предфильтры 2–10 тыс. ₽, угольные кассеты 30–120 тыс. ₽/шт., HEPA H14 — 20–60 тыс. ₽/шт. Межсменная замена 6–18 мес. в зависимости от нагрузок. Поэтому «вытяжной шкаф с фильтрацией цена» — это цена шифра «TCO на 3–5 лет», а не один платёж.
Срок службы. Корпус и аэродинамика — 10–15 лет, вентиляторный модуль — 5–7 лет (подшипники/шум), электроника — 7–10 лет, свет — 5+ лет. Ресурс фильтров определяется скоростью, типом загрязнителей и влажностью; ставьте счётчик часов/нагрузки и планируйте замену по анализу насыщения (индикатор, проба сорбента, контроль эмиссии).
- Неправильный тип угля под конкретную химию (кислотные пары на «универсале») — проскок гарантирован.
- Недобор по давлению вентилятора — «тянет» только с новыми фильтрами.
- Установка под кондиционером/в проходе — срыв фронта, тревоги по скорости.
- Хранение реактивов внутри — хроническая эмиссия и преждевременная смерть фильтра.
- Игнорирование протоколов EN 14175/NF X 15-211 — красивая наклейка вместо реальной безопасности.
- Отсутствие предфильтра при HEPA — быстрый рост сопротивления и шум.
Финальный совет: когда решаете «вытяжной шкаф с фильтрацией купить», попросите калькуляцию владения на 3 года с графиком замен. Это сразу отсекает случайные решения и помогает сравнить предложения по делу.
