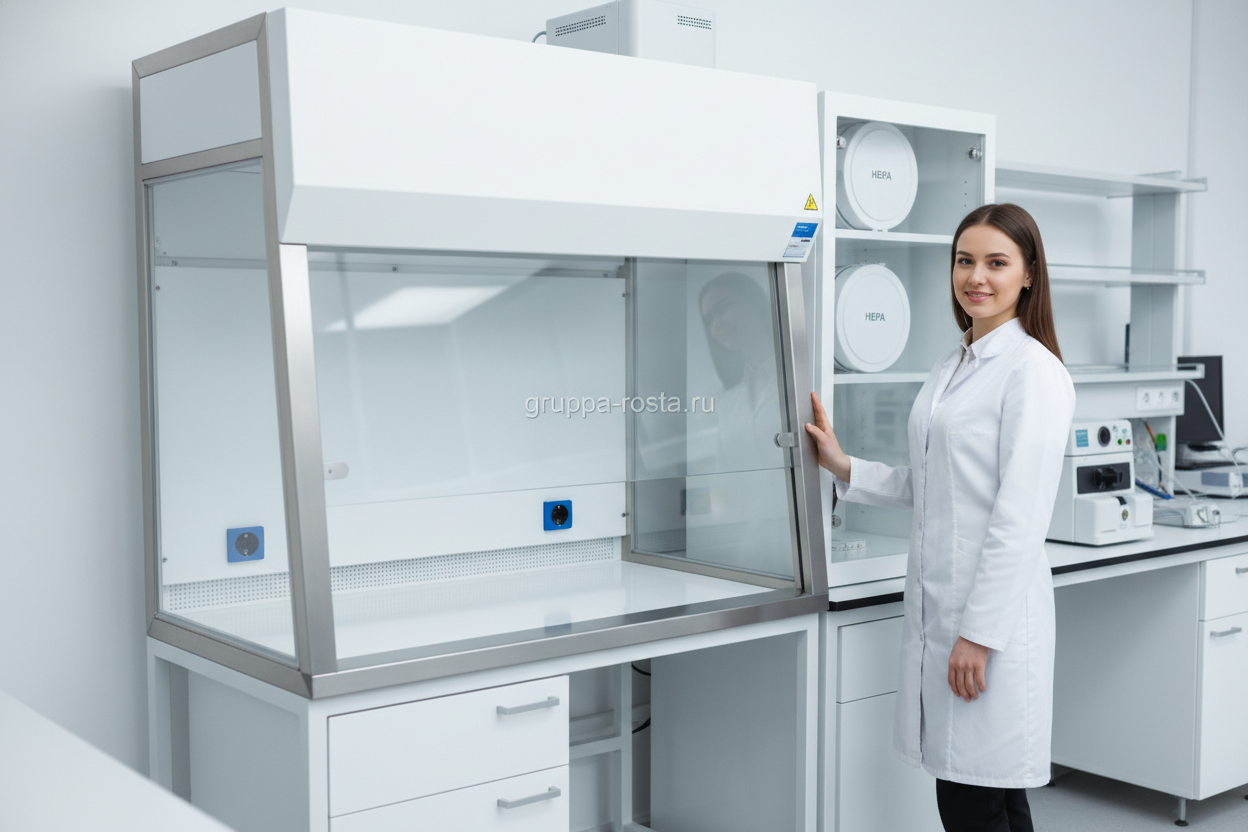

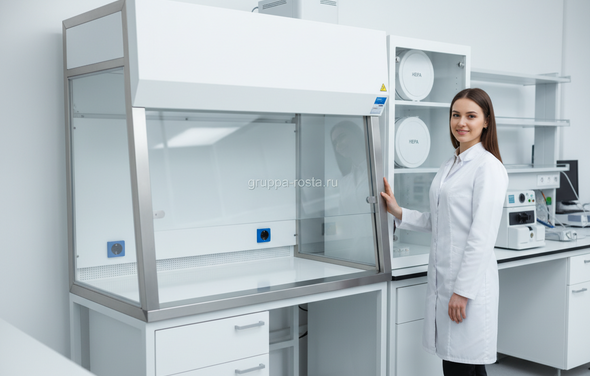

Вытяжной шкаф с фильтрацией По ГОСТ

Требования и стандарты: вытяжной шкаф по ГОСТ

Пусконаладка. Инженер достает анемометр, включает шкаф, опускает створку и идет по контрольной сетке — в реальности это решает, пройдет ли оборудование приемку или застрянет на доработках. Без протоколов испытаний даже самый красивый корпус не считается безопасным.

Что требует ГОСТ: для лабораторных шкафов действует гармонизированный стандарт ГОСТ Р ЕН 14175 (серия, части о безопасности, методах испытаний, эксплуатационных характеристиках). Он описывает проверку удержания газа-трассера (SF6), стабильность фронтальной скорости, пиковые выбросы при движении створки и требования к информированию оператора. Дополнительно ориентируются на ГОСТ 12.1.005-88 (воздух рабочей зоны), ГОСТ 12.1.007-76 (классификация вредных веществ), EN 1822 для классов HEPA, а также строительные нормы по вентиляции (СП 60.13330) и действующие санитарные регламенты.

Если по-простому: вытяжной шкаф по ГОСТ должен держать загрязнение внутри, обеспечивать среднюю фронтальную скорость порядка 0,4–0,6 м/с при номинальном проеме, иметь равномерное распределение потоков без «мертвых зон», подсветку не ниже 500 лк в рабочей зоне и шум, приемлемый для дленной работы (обычно до 55–60 дБА). Важный момент — производитель обязан предоставить паспорт, схемы, расчет/измерение расхода воздуха, результаты испытаний и рекомендации по фильтрам.

Какие документы запросить у поставщика, чтобы не спорить на комиссии:

• Протоколы испытаний удержания и скорости по ГОСТ Р ЕН 14175 (на типоразмер вашего шкафа).
• Паспорт/руководство с указанием предельно допустимого перечня реагентов для конкретного фильтр-модуля.
• Сертификаты на HEPA/ULPA (EN 1822), сведения о сорбентах (тип угля, пропитка, масса).
• Декларация ЕАЭС на изделие, отметка о классе защиты электрооборудования и заземлении.

Как выбрать вытяжной шкаф с фильтрацией

Сценарий знакомый: в лаборатории нужно начать работу через месяц, а помещение уже отделано. Протянуть вытяжной канал невозможно — значит, решение ищем среди рециркуляционных моделей, где воздух очищается фильтрами и возвращается в комнату.

Алгоритм выбора компактный, но без пропуска шагов:

1. Составьте перечень веществ: названия, концентрации, суммарный расход в смену, температура и возможные «пики» испарений.
2. Определите задачи: точное взвешивание (нужна низкая турбулентность), синтез (стабильная защита на 0,5 м/с), работа с порошками (обязателен HEPA H14).
3. Сопоставьте перечень с картой фильтров: органика, кислоты/щелочи, аммиак/амины, формальдегид, йод/ртуть и т. п. Для смесей — комбинированный модуль.
4. Подберите размер и высоту проема под стекло: от 900 до 1800 мм ширины, тип створки (вертикальная/комбинированная), количество постов.
5. Проверьте требования помещения: кратность воздухообмена, электропитание, расстояния до приточных решеток, место для сервисного доступа.

Есть ограничения. Рециркуляционный вытяжной шкаф с фильтрацией не предназначен для больших объемов летучей органики «ведрами», работы с перхлорной кислотой, сильно корродирующих туманов при нагреве, неизвестных смесей и процессов с риском внезапного выделения большого количества монооксида углерода или NOx. Часто это видно сразу: если ТЗ звучит как «любой растворитель, сколько угодно, круглосуточно» — уходите в канализируемый шкаф с внешним вентилятором.

Чтобы не промахнуться, требуйте у поставщика расчет ресурса на ваш перечень реагентов и демонстрацию аварийных сценариев (подъем створки, имитация сквозняка). Хороший признак — наличие датчиков органики (VOC), контроля засорения и журналирования событий. Важный момент: просите типовой протокол SF6 или эквивалентный по EN 14175 именно для того типоразмера, который планируете купить.

И последнее. Если по-простому — выбирайте не «сам шкаф», а связку «шкаф + фильтр-модуль + сервис». Без регулярного мониторинга и замены фильтров даже топовая модель превращается в красивую мебель.

Фильтры, конструкция и рабочие характеристики

Открываете верхний модуль — там обычно каскад: предфильтр для пыли, сорбционный блок на активированном угле (иногда с пропиткой), при необходимости HEPA H14 для аэрозолей. Конструкция корпуса формирует отрицательное давление в плenum, чтобы утечки уходили внутрь, а не в помещение.

Рабочие цифры, на которые стоит смотреть: фронтальная скорость 0,45–0,55 м/с при расчетном проеме; отклонение по сетке не более ±20%; подсветка 500–1000 лк; шум до 55 дБА; энергоэффективность вентилятора (EC-мотор), плавная регулировка и автоподдержание скорости по датчику. Для взвешивания пригодны «низкотурбулентные» модели с скоростью 0,3–0,4 м/с и успокоителями потока.

Типы фильтров и их назначение:

Важный момент — герметизация. Рамка прижима с равномерным моментом, прокладки из закрытопористого материала, отсутствие «байпасов». Хорошо, если есть: индикатор насыщения VOC, дифференциальный манометр по HEPA, датчик положения створки, аварийная сигнализация при падении скорости. В реальности именно это спасает от «невидимых» утечек.

Сравнение материалов, срок службы и износостойкость

Смена реагентов в лаборатории — обычное дело, а корпус и столешница менять никто не хочет. Поэтому материалы подбирают под худший сценарий: пролитая кислота, нагретая колба, удар по кромке, ежедневная уборка.

Ниже — краткая карта по материалам корпуса и рабочей поверхности. Часто это видно сразу: если преобладают галогеноводороды и щелочи, берите PP; для органики и «универсального» применения подходит сталь с стойким покрытием и эпоксидная столешница; для коррозивных туманов — нержавейка 316L или керамика.

Срок службы зависит от режима. При аккуратной эксплуатации стальной корпус живет 10–15 лет, PP — 8–12 лет, эпоксидная столешница — 7–10 лет, керамика — до 15 лет. Нагрузка на стол — ориентируйтесь на 150–200 кг равномерно, с защитой кромок. Важный момент: ставьте поддоны/лотки под реакторы — продлевает жизнь поверхности на годы.

Монтаж, логистика и типичные ошибки при установке

Классическая сцена: шкаф приехал, но не проходит в дверной проем 800 мм. Потерян день, сняты петли, царапины на корпусе, комиссия перенесена. Логистику планируйте заранее — габариты и вес указывают в коммерческом предложении.

Что проверить до поставки:

• Маршрут заноса: ширина дверей/поворотов, лифт (грузоподъемность, глубина), высота потолков, место для сборки.
• Электрика: выделенная линия, заземление, автоматы/УЗО по паспорту.
• Помещение: приточная решетка не должна дуть на проем шкафа; отступы 150–300 мм для сервисного доступа.
• Оснастка: стол-тумбы, раковина, подвод воды/газа (если предусмотрено), вытяжные клапаны нейтрализации — согласуйте заранее.

Пуск и проверка: выравнивание по уровню, контроль зазоров створки, тест «дымовой трубки» на захват струи, измерение скорости по сетке (не менее 9–12 точек), настройка автоматики и порогов аварий. Для рециркуляционных моделей — проверка герметичности фильтроузла, отсутствие байпасов, корректное направление потока к операционному проему.

Типичные ошибки, которые потом дорого исправлять:

• Шкаф поставлен напротив двери или под приточную решетку — сквозняк рвет завесу, скорость «по прибору» есть, а удержания нет.
• Неправильный фильтр под перечень веществ — уголь «универсал» вместо кислотного; ресурс «съедается» за недели.
• Нет сервиса: предфильтр забит, вентилятор компенсирует оборотами, шум растет, поток становится турбулентным.
• Отсутствует заземление, подключение через «тройник» — риск для персонала и электроники.
• Возврат воздуха в маленькую комнату без минимальной кратности (держите 4–8 ACH) — духота, запахи.

В реальности лучший монтаж — заводская сборка и пуск с протоколом. Просите обучить персонал: правильная высота створки, расстановка штативов, запрет хранения химии внутри.

Цена, коммерция и индивидуальное производство

Бюджет всегда конечен, а требований много. Поэтому смотрим не только на «ценник на коробку», но и на стоимость владения: фильтры, сервис, энергопотребление, простой при замене.

Ориентиры по рынку (Россия), чтобы понимать порядок: шкаф 1200 мм в стали с эпоксипокрытием и универсальным угольным модулем — примерно 260–420 тыс. ₽; 1500–1600 мм или PP-корпус — 420–720 тыс. ₽; конфигурации с HEPA H14 + сорбция и расширенной автоматикой — 550–900 тыс. ₽. Это не рекламные обещания, а реальная вилка, где «цена вытяжного шкафа с фильтрацией» зависит от материалов, фильтров, размера и опций.

Из чего складывается владение:

• Комплект фильтров: 35–120 тыс. ₽ в год (сильно зависит от химии и ресурса).
• Предфильтры и расходники: 3–10 тыс. ₽ в год.
• Энергия: 0,2–0,8 кВт, при 2000 ч/год — 400–1600 кВт·ч.
• Пусконаладка/поверка скорости: 10–40 тыс. ₽, обычно раз в год.
• Простой на замену фильтров: планируйте 1–2 часа, держите «горячий» запас.

Индивидуальное исполнение (нестандартная ширина, специальная химстойкость, нестандартная автоматика) добавит к смете 10–35% и 2–6 недель к срокам. Важный момент — заранее фиксируйте перечень реагентов и тип испытаний приемки в договоре.

Как закупать без сюрпризов:

1. Соберите ТЗ: список веществ, режимы, ширина/высота, материалы, требования к ГОСТ Р ЕН 14175, необходимость HEPA.
2. Попросите КП в двух-трех конфигурациях с расчетом ресурса фильтров и образцом протокола испытаний.
3. Проведите очную демонстрацию: дымовая проверка, измерение скорости, работа сигнализаций.
4. Уточните сервис: регламент, сроки, стоимость фильтров, наличие складского запаса.
5. Зафиксируйте в договоре приемочные испытания и критерии «годен/не годен».

Если планируете купить вытяжной шкаф лабораторный «под ключ», попросите у поставщика логистическую схему, чек-лист помещения и календарь сервисов на год. Это сэкономит нервы и деньги уже в первый месяц эксплуатации.
