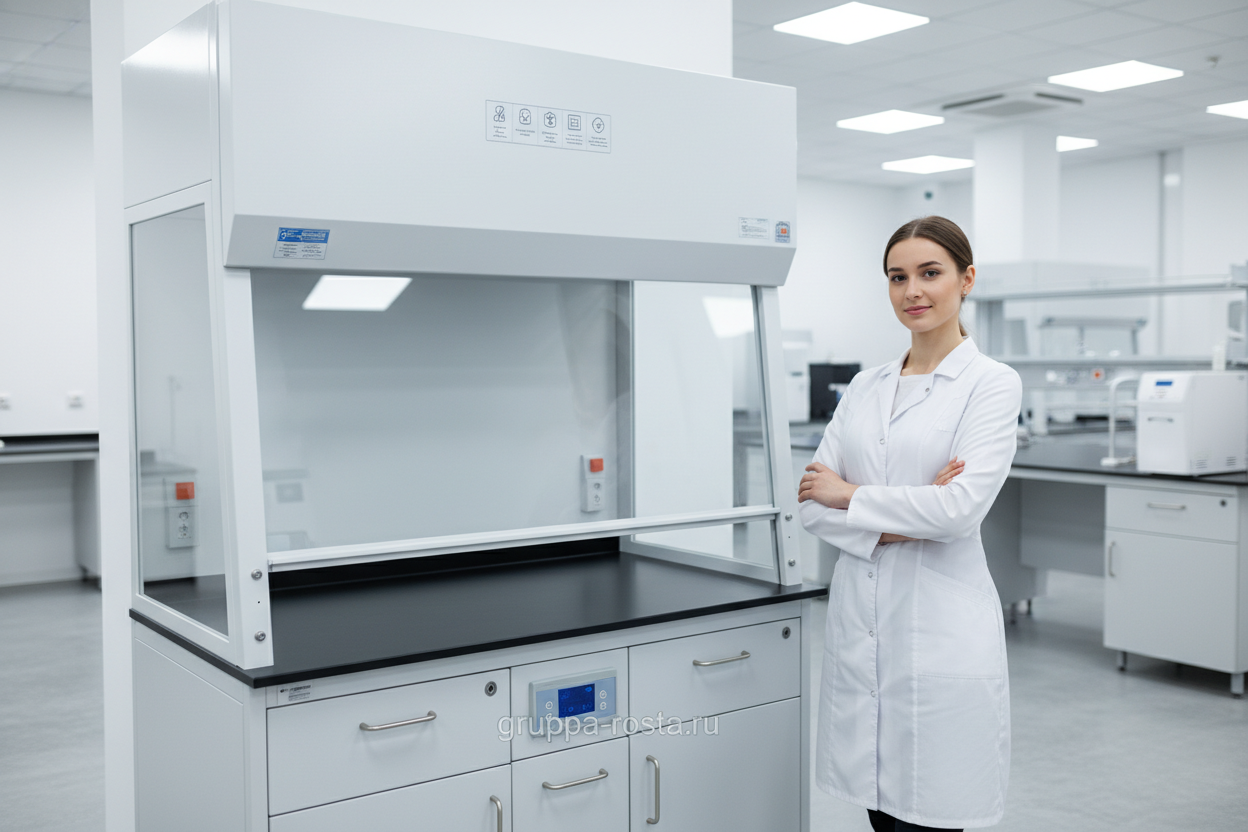

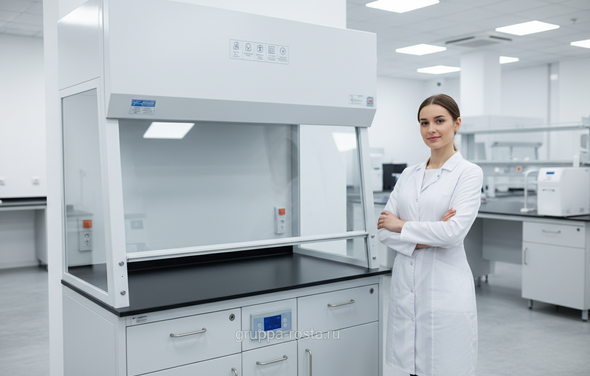

Как выбрать вытяжной шкаф с фильтрацией

Сценарий знакомый: нужно запустить участок, сроки горят, а в смете — просто «шкаф вытяжной, фильтрация». Через месяц работает все, кроме безопасности. Давайте разберемся, чтобы такого не случилось.

Если по-простому, выбор начинается не с каталога, а с перечня веществ и процессов. Какие пары, газы, аэрозоли, сколько миллилитров растворителей одновременно открыто, есть ли нагрев или ультразвук, возможны ли реакции с выбросом хлороводорода или аммиака. От этого зависит, подойдёт ли вообще вытяжной шкаф с фильтрацией, какой картридж нужен (угольный, комбинированный, HEPA/ULPA), какая скорость потока безопасна. Часто это видно сразу: для «тяжёлых» кислот, больших объёмов ЛВЖ или неизвестных смесей такой шкаф не выбирают — нужен канал или отдельная система. Но если работы типовые, объёмы умеренные, и задача — улавливать пары органики, кислоты, альдегиды или пыль, то это как раз его поле.

1. Состав и концентрации: список веществ с CAS и предполагаемые концентрации в воздухе у источника.
2. Объём одновременной работы: разовая и суточная нагрузка (мл/ч, г/ч), число операторов.
3. Процессы: нагрев, ультразвук, центрифугирование, образование туманов/аэрозолей.
4. Помещение: кубатура, кратность вентиляции, ограничения по выводу канала.
5. Ограничения: шум, энергопотребление, электро- и пожаробезопасность.
6. Сервис: доступ к фильтрам, регламент ТО, срок поставки расходников.

Важный момент: фильтрующий шкаф рассчитан на локальное улавливание при скорости на проёме 0,4–0,6 м/с и стабильной струе потока. Он не для литров открытых растворителей, перхлорной кислоты, нитрации и «неизвестных» смесей. Для фтора и ртути нужны специальные пропитки в сорбенте; для формальдегида или амина — другие. Поэтому перед тем как купить вытяжной шкаф для лаборатории, согласуйте матрицу веществ с производителем и зафиксируйте её в паспорте фильтра.

По габаритам и компоновке ориентируются на процессы: ширина 900/1200/1500/1800 мм, полезная высота проёма 520–700 мм, столешница под нагрузку 80–200 кг. Шкаф с двойной фильтрацией и предварительной кассетой даст больший ресурс при пыльных работах. И ещё деталь, о которой часто вспоминают в конце: подключение к электросети 220 В, 10 А, отдельный автомат и заземление — без этого никакие «умные» датчики не помогут.

Типы фильтрации и ключевые характеристики

Открываете фронтальную крышку — внутри не «один фильтр», а каскад. Префильтр ловит крупную пыль, основной картридж работает с парами/газами или частицами, иногда стоит комбинация.

По газам и парам применяют активированный уголь (универсальный) и импрегнированные сорбенты: щёлочные пропитки для кислотных газов (HCl, SOx), кислотные — для аминов и аммиака, сернистые — для ртути, специализированные — для формальдегида и сернисто-углеродистых соединений. По частицам — HEPA/ULPA: H14 (99,995% при MPPS по EN 1822) — рабочая классика, U15 — под особо чистые задачи. Комбинированные кассеты совмещают уголь и HEPA в одном корпусе, экономя место. В реальности ресурс фильтра зависит от нагрузки: не «12 месяцев всегда», а 300–2000 часов активной работы; поэтому важны индикаторы перепада давления, датчик VOC и журнал замены.

Про производительность: типичные значения 400–900 м³/ч, скорость на проёме 0,45 м/с, неравномерность ±10–20%. Шум 48–60 дБ(А) на рабочем месте; энергопотребление 150–600 Вт в зависимости от ширины и скорости. Для точных работ ищите стабилизацию потока и автонастройку ШИМ-вентилятора под перепад на фильтре — так скорость на створе не «падает» по мере насыщения.

Требования, стандарты и безопасность (ГОСТ, EN)

Самый неприятный момент — когда аудит уже в лаборатории, а в паспорте шкафа общие слова. Документы и испытания нужны до закупки, а не после.

По методикам испытаний фум-шкафов ориентируются на серию EN 14175 (аэродинамика, удержание, стабильность потока). Для фильтров тонкой очистки — EN 1822 (HEPA/ULPA), для предварительных — ISO 16890. В России часто применяют адаптированные нормы (ГОСТ EN 14175 в актуальной редакции) и санитарные требования к воздухообмену помещений. Формулировка «требования ГОСТ вытяжные шкафы» в ТЗ должна подкрепляться ссылкой на части стандарта: испытание удержания, верификация скорости, шум.

Безопасность электрооборудования подтверждают по ГОСТ IEC 61010-1 (или EN 61010-1), материалы — по пожарной опасности (КМ1–КМ2 для полимеров внутри потока). Если оборудование попадает под область ТР ТС 010/2011, у поставщика должна быть декларация соответствия. Важный момент: для шкафов с фильтрацией критично иметь протоколы испытаний именно в режиме рециркуляции, а не только для канального исполнения.

Документы на руках у заказчика: паспорт изделия, матрица совместимых веществ, протоколы аэродинамических испытаний, отчёт об эффективности сорбции типовых веществ, инструкции по замене фильтров и утилизации. Плюс чек-лист пуско-наладки: замер скорости на проёме, дымовая визуализация, настройка сигнализаций (минимум — скорость и VOC/запах).

Есть и запреты: перхлорная кислота, сильные окислители с образованием взрывоопасных кристаллов, пирофорные реактивы, неизвестные смеси — не для рециркуляции. В реальности часть пограничных задач решается отдельными картриджами и инженерными ограничителями (уровни, таймеры, кожухи), но ответственность за корректность выбора фильтра несут производитель и служба охраны труда, а не «по ощущениям оператора».

Сравнение материалов, цена и срок службы

Одну и ту же ошибку видно на дистанции: через год по кромке столешницы — белые подтеки, петли с рыжими ореолами. Материал корпуса и рабочей поверхности — половина успеха.

Корпуса делают из стального листа с эпоксипорошком (универсально), полипропилена PP (кислоты, влажность), нержавейки AISI 304/316 (фарм, коррозионка), иногда — из компакта HPL или химстойкого ПВХ для локальных вставок. Столешницы: эпоксидная смола (универсальная химстойкость, до 180–200 °C кратковременно), фенолформальдегид (дешевле, до 160 °C), керамика/фарфор (не боится кислот, до 600 °C, но хрупкая и дорогая), монолитный PP (для HF и «мокрых» задач, до 90–100 °C). Выбор зависит не от «нравится», а от частых реагентов и температур. Важный момент: стекло фронтальной створки — закалённое, боковые стенки — многослойные с УФ-устойчивостью.

Про деньги. На практике «вытяжной шкаф цена фильтрация» формируется из корпуса, вентилятора, автоматики и фильтров. Диапазон по рынку: 180–600 тыс. ₽ за базовые ширины 900–1500 мм; специализированные исполнения и нержавейка — выше. Кассеты: префильтры 1–5 тыс. ₽, уголь/комбинированные — 20–90 тыс. ₽, HEPA — 8–25 тыс. ₽. За год эксплуатации расходники тянут 10–25% от цены шкафа при средней нагрузке — закладывайте это в ТСО.

Срок службы корпуса 10–15 лет, автоматика — 5–8 лет при умеренном режиме, вентилятор — 20–30 тыс. часов. Ресурс фильтра сильно зависит от матрицы веществ и объёма — лучше считать по массе сорбции и нагрузке (г/ч), а не по календарю. В реальности экономит тот, кто раз в квартал сверяет фактические работы с матрицей и не «добивает» фильтр до прорыва.

Монтаж, модульность, обслуживание и логистика

Иногда самый дорогой метр — это последний в дверном проёме. Шкафы шириной 1500–1800 мм часто не проходят без разборки — учитывайте это заранее.

По монтажу: требуется ровное основание, доступ сверху/спереди к фильтрам (минимум 500 мм свободного пространства), отдельная линия 220 В с заземлением, проверка перепада давления на фильтре и скорости на проёме при пуске. Модульность помогает: базовые секции 900/1200/1500/1800 мм, тумбы-опоры с химстойкими ванночками, возможность фронтальной или верхней замены фильтров. Для аудиторий и классов удобны надстольные (benchtop) варианты; для производственных — напольные с высокой стойкой створкой. И ещё: резерв по высоте помещения — не меньше 2,4–2,6 м, чтобы открывать створку и обслуживать фильтры.

• Логистика: масса 120–280 кг в сборе; упаковка на паллете, габарит +80–120 мм к ширине/глубине.
• Транспорт по этажам: лифт грузовой 1000×2100 мм минимум или частичная разборка.
• Сроки: стандарт — 3–6 недель, спец-кассеты и нержавейка — до 8–10 недель.
• Хранение фильтров: сухое помещение, +5…+25 °C, герметичная упаковка; срок годности сорбента 1–2 года.

Для удалённых площадок выручает телеметрия: сигнал скорости и VOC на контроллер, простая индикация «зелёный/жёлтый/красный» и журнал ТО. Если по-простому, обученный оператор и чек-лист на двери уберегут от 80% проблем быстрее любой «умной» опции.

Типичные ошибки, рекомендации и кейсы внедрения

Ошибки обычно простые и дорогие. Подобрали «универсальный уголь» под работу с аммиаком — через три месяца запах, жалобы и внеплановая замена.

Часто встречается: нет матрицы веществ; смешивают кислоты и органику в одном процессе; завышают высоту поднятия створки — скорость падает; ставят шкаф вплотную к двери или окну — поток рвётся; экономят на сервисе, из-за чего прорыв ловят носом, а не датчиком. Важный момент: «сертификат на что-то» не заменяет испытание конкретной модели в вашей конфигурации. В реальности правильный запуск — это 2–3 часа на пусконаладку и фото/видео дымовых тестов, а не «включили — поехали».

1. Зафиксируйте перечень веществ и объёмы в ТЗ, добавьте фразу «или эквивалент по удержанию по EN 14175».
2. Запросите протоколы испытаний и матрицу фильтра у производителя до подписания договора.
3. Отдельно пропишите расходники: типы кассет, сроки поставки, цены — чтобы купить вытяжной шкаф для лаборатории вместе с «жизненным циклом».
4. Планируйте обучение операторов и замер скорости на месте — это дёшево и быстро.
5. Раз в квартал сверяйте фактические операции с матрицей: если поменялись реагенты — меняйте фильтр, а не правила.

Кейс 1. Фарма, контроль качества. Аналитика на ВЭЖХ с ацетонитрилом/метанолом, небольшие объёмы (до 100 мл одновременно). Поставлен шкаф 1200 мм, уголь с высоким йодным числом + префильтр ePM1. Скорость 0,45 м/с, шум 52 дБ(А). Экономия на отказе от канала — ~220 тыс. ₽, фильтр служит 10–12 месяцев, запахов нет.

Кейс 2. Неорганика, кислоты. Подготовка проб с HCl и HNO3, конденсация тумана. Выбран корпус PP, столешница из керамики, кассета с щёлочной пропиткой + HEPA H14 (аэрозоль). Первоначально хотели «универсальный» уголь — на пилоте показал прорыв по HCl через 2 недели. После смены кассеты и снижения высоты проёма до 450 мм проблема ушла; ресурс 6–8 месяцев стабильно.

Кейс 3. Учебная аудитория. Разнообразные демонстрации с малыми дозами реагентов. Взяли широкий 1500 мм с комбинированным фильтром и усиленной автоматикой «антишум» (ночной режим). Ограничили допустимый список веществ на двери, провели инструктаж. Итог — один шкаф закрывает разные дисциплины, и никакой перепланировки вентиляции.
