Вытяжной шкаф ГОСТ с гарантией: выбор и цена
Как выбрать вытяжной шкаф по ГОСТ и назначению
Обычно всё начинается с простой сцены: инженер включает вытяжку, ставит колбу с кислотой и… створка дрожит, запах тянет в лицо. Значит, не угадали с моделью или параметрами. Чтобы такого не было, вытяжной шкаф ГОСТ выбирают не по красивой картинке, а по процессу и воздухообмену.
Если по‑простому: определите, с чем именно будете работать (кислоты, щёлочи, органические растворители, порошки), сколько людей параллельно и какой объём операций. От этого зависят материал корпуса/столешницы, требуемая скорость входного потока, тип вентиляции (канальный или рециркуляционный), ширина (900/1200/1500/1800 мм) и наличие сервисных выводов (вода, газ, вакуум). В реальности именно химия и режимы дают до 80% ответа, а дизайн и «допы» — лишь доводка.
Дальше — помещение и система вентиляции. Проверьте, есть ли приток, куда подключаться (диаметр 200–315 мм), выдержит ли общая система требуемый расход на выбранную ширину шкафа. Имеет смысл заранее запросить у поставщика расчёт: требуемую производительность по фронтальной скорости 0,5 ± 0,1 м/с, потери давления на трассе и тип вентилятора. Часто это видно сразу: если в лаборатории нет стабильного притока, даже идеальный шкаф будет «срывать» поток.
Наконец, документы и гарантия. Нужен не просто «паспорт», а полный комплект: декларация соответствия, протоколы заводских испытаний, инструкции по монтажу и пусконаладке. Хотите минимизировать риски — выбирайте поставщика, у которого можно вытяжной шкаф купить с гарантией 24–36 месяцев и официальным сервисом в вашем регионе.
Требования ГОСТ и нормативы безопасности для вытяжных шкафов
Контролёра интересуют не лозунги, а подтверждённые цифры. Требования к вытяжным шкафам лабораторным в России опираются на действующие ГОСТы по безопасности оборудования, правила по вентиляции (актуализированные СП) и санитарные нормы. Смысл один: обеспечить устойчивый захват загрязнений при безопасной работе персонала и корректной интеграции в систему ОВиК.
Ключевые нормы, которые обычно проверяют: соответствие скорости входного потока 0,4–0,7 м/с в рабочем проёме, равномерность потока без «мёртвых зон», ограничение шума до 55–65 дБА, достаточная освещённость зоны (порядка 500–750 лк), электробезопасность (защищённые розетки, УЗО, степень защиты светильника не ниже IP54), стойкость материалов к заявленным реагентам. Важный момент — фиксация рекомендуемой высоты подъёма створки (обычно 400–500 мм) и наличие противовесов/стопоров.
Документально у поставщика запрашивают: паспорт изделия, руководство по эксплуатации, расчёт паспортной производительности, протоколы заводских испытаний, декларацию соответствия техническим регламентам, при необходимости — подтверждение взрывозащиты для работ с ЛВЖ и документацию на материалы, контактирующие со средами. Плюс акт пусконаладки и результаты проверки фактической скорости на объекте (анемометрия, дымовая визуализация).
Технические характеристики: размеры, производительность, материалы
Лабораторный вытяжной шкаф характеристики получает из трёх блоков: габариты и аэродинамика, функционал рабочей зоны, материалы корпуса/столешницы. Ниже — ориентиры для быстрой прикидки. Да, модели отличаются, но порядок цифр полезен для сравнения.
| Ширина шкафа | Типовой расход воздуха | Рекомендуемая высота проёма | Диаметр патрубка | Ориентир массы |
|---|---|---|---|---|
| 900 мм | 500–800 м³/ч | 400–450 мм | 200 мм | 80–140 кг |
| 1200 мм | 700–1100 м³/ч | 450 мм | 250 мм | 120–180 кг |
| 1500 мм | 900–1400 м³/ч | 450–500 мм | 250–280 мм | 150–220 кг |
| 1800 мм | 1200–1600 м³/ч | 500 мм | 280–315 мм | 200–260 кг |

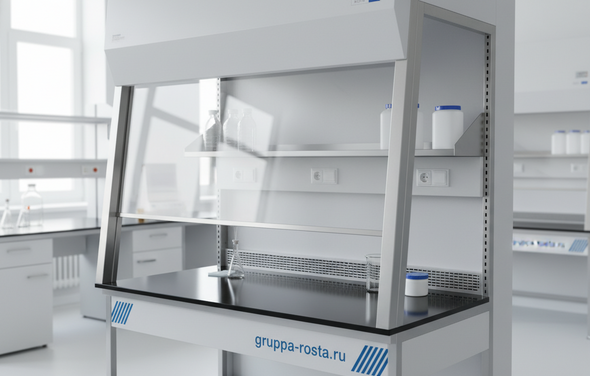

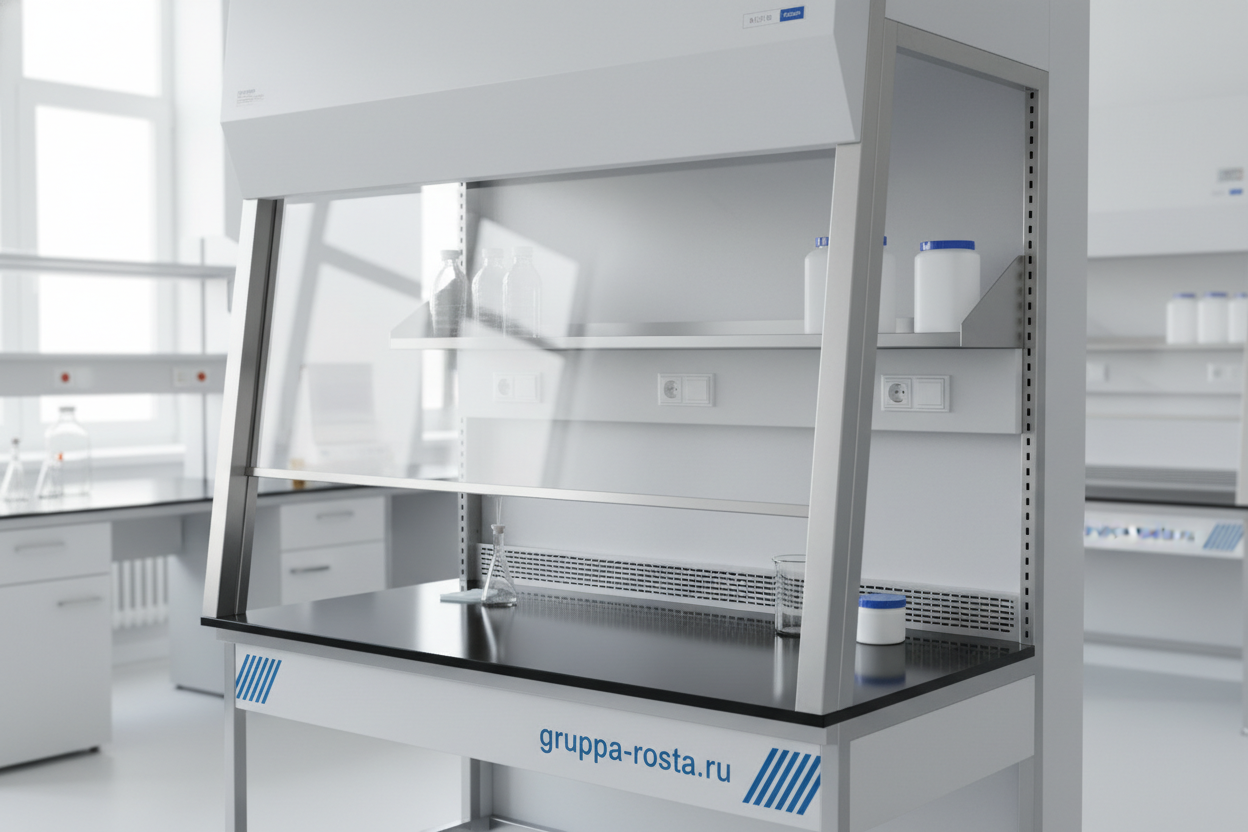

Материалы. Корпус — сталь с порошковым покрытием или полипропилен (PP-H) для агрессивных сред. Столешницы: эпоксидная смола (универсально), керамика/грес (кислоты, жара), нержавеющая сталь AISI 304/316 (растворители, биомед), компакт‑ламинат HPL (общелабораторные задачи). Створка — закалённое стекло 6–8 мм с противовесом. Внутри — аэродинамические экраны/жалюзи, светодиодный светильник, сервисные краны, раковина по требованию.
Функционал. Полезно иметь индикатор положения створки, сигнал о низкой скорости, блокировку розеток при закрытии, подпружиненные решётки, герметизированные вводы коммуникаций. Для работ с ЛВЖ — искробезопасные элементы и выносной вентилятор, для HF и сильных кислот — полипропиленовые камеры и воздуховоды из PP/ПВХ.
Цена вытяжного шкафа лабораторного складывается из ширины, материала, комплектации и вентилятора. Ориентировочно: базовые стальные модели 90–180 тыс. ₽; версии с эпоксидной столешницей и расширенной оснасткой — 180–280 тыс. ₽; полипропиленовые для кислот — 220–380 тыс. ₽; керамика/грес — 260–500 тыс. ₽; взрывозащищённые решения — с 320 тыс. ₽ и выше. Итог уточняется по трассе, автоматики и пусконаладке на объекте.
Гарантия, сервис и документы: что проверять при покупке
Бывает так: поставили шкаф, а через полгода трос створки лопнул, вентилятор свистит, краска под реактивами вздулась. Кто чинит и за чей счёт? Поэтому заранее уточняйте условия — это часть безопасности, а не «бумажки ради галочки».
Что должно быть в комплекте: паспорт и руководство, декларация соответствия, спецификация материалов (столешница, камера, стекло), протоколы заводских испытаний, схема электрики и обвязки коммуникаций, чек‑лист монтажа, рекомендации по проверке скорости. На объекте — акт ввода в эксплуатацию с фактическими замерами при вашей вытяжной трассе.
По гарантии смотрите срок (обычно 12–36 месяцев), условия выезда сервиса и сроки реакции, наличие склада запчастей, обучение персонала базовым проверкам (анемометрия, дым‑тест, регулировка створки). Для сложных задач — возможность расширенной гарантии и регламент ТО раз в 6–12 месяцев. Если нужна взрывозащита или специфические среды — требуйте профильные подтверждения от производителя.
И да, выбирая, где вытяжной шкаф купить с гарантией, спрашивайте не только «сколько стоит?», но и «что будет через год?». В реальности дешёвая закупка без сервиса обходится дороже простоя лаборатории и сорванных экспериментов.
Сравнение материалов и коррозионная стойкость лабораторных шкафов
Сценарий простой: день кислот — всё ок, на следующий день пролили ацетон, и столешница помутнела. Материал решает половину успеха. Ниже — короткая шпаргалка по стойкости и ограничениям. Она помогает увязать химическую нагрузку и бюджет.
| Материал | Кислоты | Щёлочи | Органические растворители | Температура | Особенности / Цена |
|---|---|---|---|---|---|
| Сталь с порошковым покрытием | Средняя (зависит от покрытия) | Средняя | Хорошая | До ~80–100°C | Самая доступная; требует аккуратности с кислотами |
| Нерж. сталь AISI 304/316 | Хорошая (316 лучше для хлоридов) | Хорошая | Отличная | До ~200°C | Дороже; устойчива к растворителям и биосредам |
| Полипропилен (PP‑H) | Отличная (в т.ч. HCl, H2SO4) | Отличная | Средняя (к ароматике чувствителен) | До ~90–100°C | Идеален под кислоты; требует учёта пожароопасности |
| Эпоксидная смола (столешница) | Хорошая | Хорошая | Хорошая | До ~180°C кратковременно | Золотая середина по цене/стойкости |
| Керамика / керамогранит | Отличная (в т.ч. концентр.) | Отличная | Отличная | До ~600°C точечно | Максимальная химстойкость; дороже и тяжелее |
| Компакт‑ламинат (HPL) | Средняя | Средняя | Средняя | До ~70–90°C | Бюджетный; для общелабораторных задач |
Для HF и перхлорной кислоты — отдельные требования: полипропиленовые камеры, промывка воздуховодов, раздельная вытяжная линия. Для ЛВЖ — антистатические и искробезопасные решения, выносной вентилятор. И помните: «универсальных» материалов нет, есть корректное ТЗ под реальные реагенты.
Ошибки при выборе, монтаж и эксплуатация: практические рекомендации
Самые частые промахи всегда приземлённые. Неправильное расположение шкафа (сквозняк от двери/окна), отсутствие компенсирующего притока, выбор столешницы «на глазок», подключение к перегруженной вытяжной линии. Экономия «на вентиляторе и пусконаладке» потом превращается в простои — и вся сладкая цена вытяжного шкафа лабораторного теряет смысл.
- Ставьте шкаф вдали от дверей и проходов; оставляйте по 200–300 мм до стен по бокам для входа воздуха.
- Обеспечьте приток: без него фронтальная скорость проседает, появляются обратные завихрения.
- Балансируйте трассу: считайте потери давления, подбирайте диаметр и вентилятор с запасом 10–20%.
- Не загромождайте рабочую камеру приборами; не перекрывайте нижние и задние решётки — поток срывается.
- Держите створку на рекомендованной высоте; фиксируйте ограничитель, обучите персонал.
- Раз в 6–12 месяцев — проверка скорости (анемометр), дым‑тест, подтяжка тросов, осмотр покрытия и уплотнений.
- Под химии: для HF/перхлора — отдельная линия и промывка; для ЛВЖ — искробезопасные компоненты.
- Документируйте пусконаладку: фактические м³/ч, скорость, шум — это и безопасность, и гарантия.
Итог: выбрали назначение, проверили аэродинамику, соотнесли материалы — получили безопасный и долговечный результат. Так вытяжной шкаф ГОСТ работает по назначению, а не «для галочки», и вы тратите деньги один раз, а не каждый квартал.
