Вытяжной шкаф гост По ГОСТ

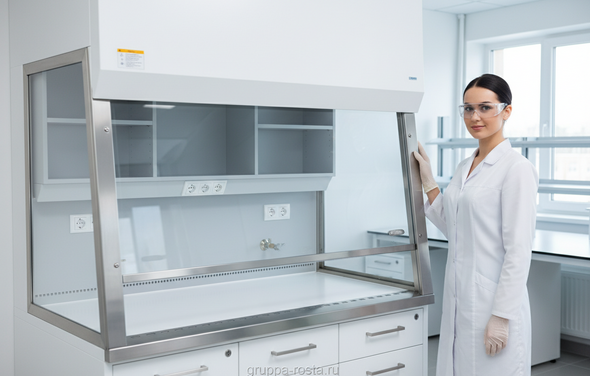

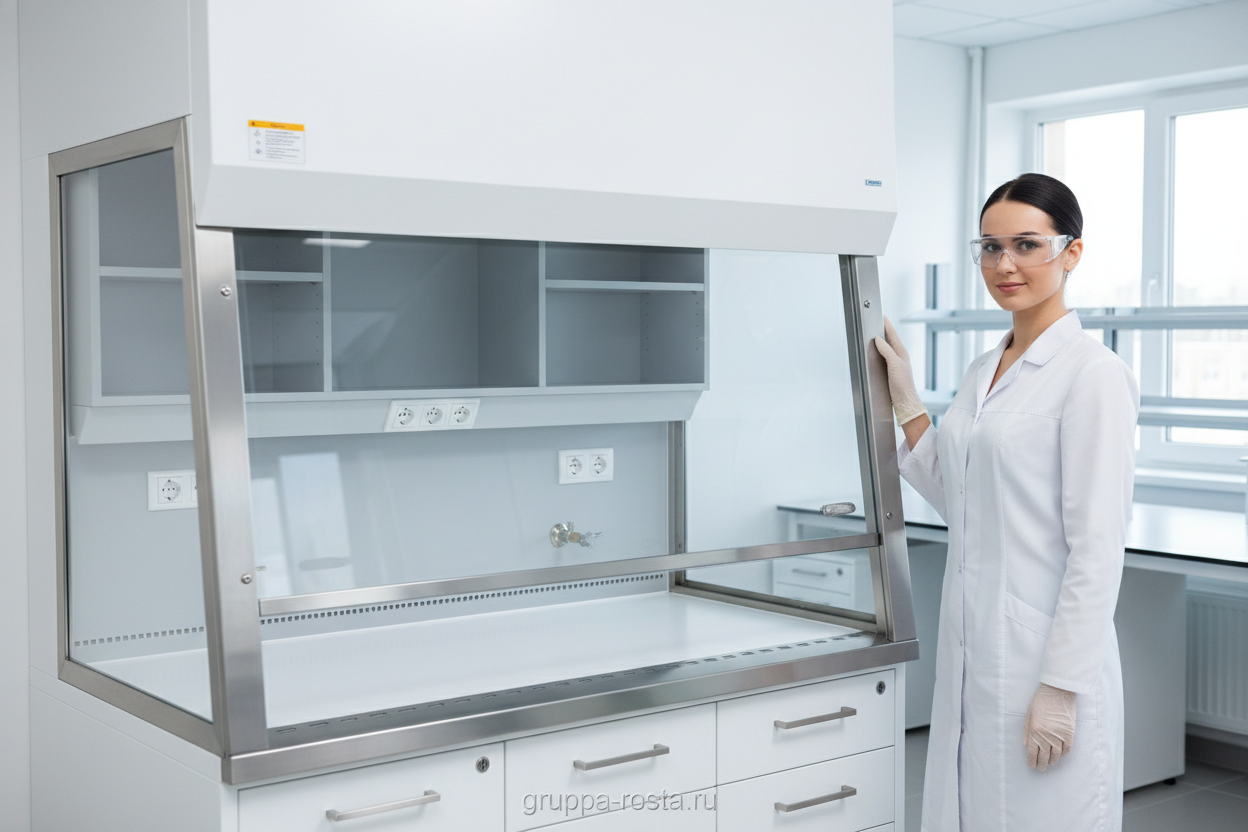

ГОСТ и нормативы для вытяжных шкафов

Инспектор просит паспорт и протоколы замеров, а в шкафе слышно, как «свистит» створка. В такой момент сразу понятно: требования важнее бренда.

Нормативная картина в России неоднородна: единый документ «для всего и сразу» встречается редко, зато применяют связку ГОСТов из ССБТ, требования технического регламента ТР ТС 010/2011 «О безопасности машин и оборудования», строительные нормы по вентиляции (СП к разделу отопления и вентиляции), СанПиН по воздуху рабочей зоны, а также правила по электробезопасности и пожарной безопасности. Для методик проверки контейнмента и скоростей многие берут за ориентир европейский EN 14175 и практику ASHRAE 110 — это не противоречит российским подходам и повышает доказательность. В реальности контролёры смотрят на комплектность документов и на то, как шкаф фактически работает: скорость подсоса, равномерность потоков, герметичность, освещённость, шум. Поэтому «вытяжной шкаф по ГОСТ» — это не только маркировка в паспорте, но и подтверждённые измерениями характеристики.

• В паспорте и декларации соответствия ищите ссылки на применённые ГОСТ/СП/ТР ТС и заводские ТУ.
• В протоколах пуско-наладки — сетка замеров скорости на створе, тест дымом/трассером, уровень шума, освещённость.
• Отдельно — материалы и класс химстойкости, тип электроустановочных изделий (не ниже IP44), заземление, маркировка опасных зон.

Ниже — типовые ориентиры, которые часто закладывают в проект и проверяют при приёмке. Это не заменяет нормы, но помогает быстро оценить предложение.

Важно: «требования к вытяжным шкафам ГОСТ» трактуют через связку документов и фактические испытания. Просите у поставщика конкретные протоколы, а не общие фразы.

Как правильно выбрать вытяжной шкаф для лаборатории

Химик ставит реактор на 5 литров, рядом — весы и колонка. Если шкаф мал или поток гуляет — запахи и риски появляются сразу.

Стартуйте не с каталога, а с процесса. Какие реагенты и объёмы, пиковые выделения паров, нужна ли вытяжка под кислоту или под органику, предусмотрены ли газ, вода, вакуум, нейтрализация стоков. Ширина (900/1200/1500/1800 мм), высота подъёма створки, тип створки (вертикальная, комбинированная), глубина рабочей зоны — всё это лучше «привязать» к посуде, штативам и приборам. Для растворителей критичны искробезопасные вентиляторы и электрика, для HF и хлорсодержащей химии — полипропилен и отказ от стекла в зонах контакта. В реальности верное ТЗ экономит месяцы доработок и повторных закупок.

• Составьте перечень операций на 12 месяцев вперёд: «реакции до 80 °C», «выпаривание ацетона», «работа с HF», «колонка 1,5 м».
• Определите тип подключения: канальный (в общий воздуховод) или рециркуляционный с фильтрами (уголь/HEPA/спецкартриджи).
• Проверьте совместимость с существующей вентиляцией: доступный расход, разрежение, свободные сечения.
• Закладывайте автоматику: сигнализация падения скорости, счётчик моточасов фильтров, VAV/СAV по сценариям.

Когда понимаете процесс, становится проще «вытяжной шкаф купить» без сюрпризов: выбираете габарит, материал, сервисные посты и сразу получаете реалистичную смету и сроки.

Материалы и покрытия: сравнение и рекомендации

След от капли кислоты на кромке стола — мелочь. Через полгода это ржавая язва вокруг розетки. Часто это видно сразу по неправильно выбранному материалу.

Если по-простому: под кислоты берите полипропилен и керамику, под органику — сталь с эпоксипорошковым покрытием или нержавейку, под биочистки — AISI 316. Эпоксидные столешницы стойко переносят большинство реагентов и тепло, керамогранит — устойчив к абразиву и высоким температурам, HPL/CDF — экономичный вариант для «лёгкой химии» и аналитики. Стекло и кремнийсодержащие материалы нельзя под фтористоводородную кислоту. Важный момент: оценивайте не только сам корпус, но и воздуховоды, фурнитуру, уплотнения — «слабое звено» часто там.

Для HF, HCl, HNO3 — коррозия идёт агрессивно: выбирайте PP‑корпус, PP/керамическую столешницу, вытяжной канал из PP/ПВХ, фурнитуру без оголённого металла. Для растворителей — герметичная электрика, антиискровое исполнение вентилятора, устойчивые к углеводородам уплотнения. Для окислителей — избегайте органических покрытий в зоне контакта, продумайте промывку каналов.

Нагрузка на столешницу — не только «вес колб»: закладывайте 200–300 кг на равномерную нагрузку, если планируете реакторы и штативы. Это экономит нервы, когда на стол попадает тяжёлая оснастка.

Конструкция, вентиляция и требования безопасности

Створка поднята выше плеч, на дисплее мигает «Low Flow», а факел дыма тянет в зал — тревожный знак. Вентиляция лабораторного шкафа здесь решает всё.

Конструкция рабочего проёма, аэродинамические направляющие (airfoil), щели распределения и задние диффузоры формируют поток. При постоянном расходе (CAV) скорость меняется с положением створки, при VAV автоматика удерживает целевую скорость подсоса и экономит энергию. Приток в помещение должен быть стабильным, без сквозняков и дверей напротив шкафа; рекомендуемая фоновая турбулентность у проёма — минимальная, иначе вытягивание нарушится. Для органики — взрывозащищённые мотор-колёса/венты, для кислот — антикоррозионные вентканалы и каплеуловители. В реальности одна неверно расположенная решётка притока ломает даже «идеальный» шкаф.

• Расположение: не ближе 1–1,5 м к дверям/проходам, вне зоны приточных струй.
• Целевая скорость на створе: 0,4–0,6 м/с для общей химии; до 0,7 м/с для активных выделений (проектом).
• Безопасность: стопор створки, аварийное опускание, сигнализация падения скорости/отказа вентиляции.
• Электрика: розетки IP44+, УЗО/дифзащита, выносные панели управления вне струи.
• Гидроузлы: мойка/краны — с локальной герметизацией и поддонами, дренаж — стойкий к реагентам.
• Фильтрация: для рециркуляционных шкафов — уголь/спецфильтры с ресурсом и датчиками насыщения.

Проверяйте равномерность подсоса по сетке и «дымовые» тесты — факел не должен вырываться при движении оператора. Важный момент: автоматический контроль расхода не заменяет грамотного проекта общелабораторной вентиляции.

Если нужен низкий расход — выбирайте аэродинамические створы и направляющие: они держат контейнмент при меньших м³/ч и экономят бюджет на воздухообмен.

Монтаж, испытания и обслуживание вытяжного шкафа

Шкаф новый, а запах держится — знакомо? Обычно проблема в монтаже или отсутствии наладки, а не в «плохом бренде».

Место готовят заранее: ровное основание, силовые линии, вводы воды/газа, свободный доступ для воздуховода. Монтаж включает сборку модуля, выверку по уровню, герметизацию стыков, подключение к вентиляции и электрике, настройку автоматики (CAV/VAV), проверку аварийных режимов. Каналы — из коррозионностойких материалов, с ревизиями; повороты — плавные, без «ножей» и сужений. После подключения обязательно проводят испытания на месте: сетка скоростей, дымовые визуализации, шум, свет, заземление. В реальности пуско-наладка — это день работы, который экономит годы безопасной эксплуатации.

1. Приёмка монтажа: визуальный осмотр, герметичность, комплектность.
2. SAT-испытания: анемометр по сетке проёма, проверка сигнализаций, дымовой тест на уносы.
3. Оформление протоколов: фактические м³/ч, скорости, дБА, лк; отметка соответствия проекту.
4. Инструктаж персонала: высота створки при работе/ожидании, хранение, порядок действий при тревоге.

Обслуживание ежегодное или чаще при тяжёлых режимах: чистка диффузоров и поддонов, проверка тросов/роликов створы, смазка направляющих, поверка датчиков, замер скоростей. Для фильтровальных систем — регламентная замена картриджей по моточасам и по перепаду давления. Хранить реагенты в шкафу не стоит: это нарушает потоки и увеличивает риск.

Документы, которые должны быть у вас на руках: паспорт, руководство, декларация/сертификаты, протоколы испытаний, акт ввода в эксплуатацию, журнал обслуживания. Без них «вытяжной шкаф по ГОСТ» в глазах проверяющих превращается в просто мебель.

Стоимость, коммерческие предложения и типичные ошибки

Два предложения на столе — разница в цене вдвое, на рендерах всё одинаково. Разберём, откуда растёт смета и где подводные камни.

Базовая «цена вытяжного шкафа» складывается из корпуса, столешницы, створки, света и базовой электрики. На итог сильно влияют материалы (PP/нерж/эпоксид), автоматика (VAV, датчики), сервисные посты, вентилятор и воздуховоды, монтаж и пуско-наладка, логистика. Ниже — ориентиры по рынку, чтобы понимать порядок цифр (без воздуховодов и строительно-монтажных работ, цены зависят от курса и комплектации).

Чтобы получить сопоставимые КП, закрепите ТЗ: габариты, материал корпуса/столешницы, скорость на створе и положение, тип автоматики, количество постов газа/воды/вакуума, требования к шуму/свету, состав пуско-наладки и протоколов. Просите схему воздуховодов с расчётными м³/ч и напором, а также срок поставки с учётом производства нестандартных деталей. Важный момент: TCO (энергия на вытяжку, фильтры, сервис, простой) часто перекрывает покупную цену за 2–3 года.

• Ошибка 1: ориентироваться только на цену. Дёшево без наладки = риски и повторные закупки.
• Ошибка 2: неверный материал под реагенты (HF + стекло/сталь = коррозия и травмы).
• Ошибка 3: игнорировать «узкие» воздуховоды и повороты — скорость есть, контейнмента нет.
• Ошибка 4: нет испытаний при сдаче. Без протокола «вытяжной шкаф купить» — всё равно что не купить.
• Ошибка 5: хранить химикаты внутри шкафа, перекрывая потоки и усиливая уносы.
• Ошибка 6: отсутствие сервиса и запасных фильтров/фурнитуры в бюджете.

Итог простой: чёткое ТЗ, правильные материалы, проверенная вентиляция и обязательные испытания. Тогда «вытяжной шкаф купить» — это не лотерея, а управляемый проект с предсказуемым результатом.
