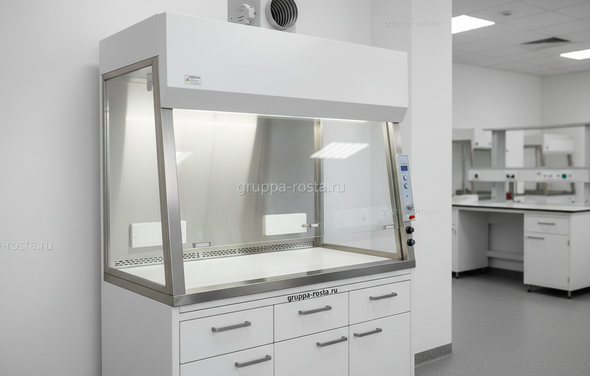

Вытяжной шкаф по ГОСТ 2026: что это и зачем нужен

Лаборант подносит колбу к горелке — запах растворителя уже в воздухе. Он тянется закрыть стеклянную заслонку, включает свет, и поток уносит пары в вентиляцию. Это и есть рабочая рутина с вытяжным шкафом: тихо, предсказуемо, безопасно.

Если по-простому, вытяжной шкаф — это локальная защитная оболочка с контролируемым притоком воздуха через проем и гарантированным отводом загрязнений. Вытяжной шкаф ГОСТ 2026 проектируется так, чтобы улавливать токсичные пары, аэрозоли и теплые струи до того, как они попадут в дыхательную зону. Он обеспечивает барьер (стеклянная шторка), правильную аэродинамику (направляющие потоки и бэйпас), и устойчивость к химии (материалы и покрытия рабочей камеры). В реальности это влияет не только на здоровье, но и на качество экспериментов: меньше фоновых запахов, стабильнее результаты, чище помещение.

Шкаф нужен в химических, фармацевтических, пищевых, образовательных и контрольно-аналитических лабораториях. Там, где работают с кислотами, щелочами, растворителями, образцами с неизвестным составом или просто нагревом, он обязателен. Часто это видно сразу: на участках, где стоят открытые вытяжные зонты, устройство не справляется, и запахи «гуляют» по комнате — шкаф решает проблему адресно.

Еще важный момент — документируемая безопасность. По паспортам и протоколам ввода шкаф подтверждает скорость входящего потока, герметичность, уровень шума и электробезопасность. Это помогает пройти аудит, обучение персонала и не спорить с охраной труда.

Требования ГОСТ 2026 к конструкции, вентиляции и безопасной эксплуатации

Представьте монтаж: шкаф ставят к стене, подводят воздух, электрику, воду и газ, настраивают сигнализацию потока. Вся эта «невидимая» часть и есть суть стандарта. Требования к вытяжному шкафу ГОСТ регулируют конструкцию корпуса, аэродинамику, устойчивость к реагентам и безопасность для пользователя.

К базовой конструкции стандарт относит: прочный корпус (сталь с порошковым покрытием или полимер), фронтальную подвижную шторку из закаленного стекла, рабочую камеру с аэродинамическими направляющими и бэйпасами, освещение с защитой от паров, электророзетки в гермоблоках и штуцеры для сервисных линий. Заслонка должна фиксироваться на безопасной высоте проема (обычно 300–500 мм), а противовес — исключать самопроизвольное падение. Внутренние панели и столешница — химически стойкие: эпоксидная смола, керамика, AISI 316, полипропилен — выбор зависит от задач.

Аэродинамика — сердце шкафа. Типовые ориентиры: средняя скорость входящего воздуха на проеме порядка 0,5 м/с (с допусками по зонам и по высоте), равномерность притока без срывов струи, направляющие щели в основании и верхней части камеры, чтобы улавливать и тяжелые, и легкие пары. Важно обеспечить подачу приточного воздуха в помещение, иначе скорость падает, а с ней и безопасность. Часто это видно сразу — шторку открыли шире, поток «просел», сработала сигнализация.

Безопасная эксплуатация — это не только «не дует в лицо». Это еще и шум не выше комфортного уровня (ориентир до 60–65 дБА), освещенность рабочей зоны от 300 лк и выше, электробезопасность с УЗО, маркировка высоты безопасного проема, а также визуальная и звуковая индикация падения скорости. Материалы, соприкасающиеся с реагентами, не должны разрушаться от кислот, щелочей и растворителей; стыки — герметичны, поверхности — легко моются. Важный момент: вытяжной шкаф подключают к внешнему вентканалу или фильтровальному модулю, и расчет расхода/сопротивления нужно сделать заранее, а не «по месту».

• Скорость на проеме: ориентир 0,45–0,6 м/с при типовой высоте проема.
• Освещение: светильник с защитным экраном, желательно IP54–IP65, без мерцания.
• Шум: до 60–65 дБА на рабочем месте пользователя.
• Безопасность: фиксация шторки, маркировка, аварийная сигнализация потока.
• Материалы: химстойкость подтверждена перечнем реагентов в паспорте.

Как выбрать лабораторный вытяжной шкаф: критерии и чек-лист

Сценарий такой: вы открываете ТЗ, в нем «вытяжной шкаф, 1200 мм, розетки, вода», а дальше — тишина. Через месяц выясняется, что нужен подперехлоратный режим, а вытяжка уже заказана. Чтобы не возвращаться к началу, выбираем осознанно.

Критерии простые, но каждый критичен. Химия процесса (кислоты, щелочи, органика, перекиси), тепловая нагрузка и оборудование внутри (печи, нагревательные плиты), требуемая ширина проема, наличие сервисов (вода/газ/вакуум), тип воздухоудаления (в канал или на фильтры), уровень автоматизации (датчик скорости, блокировки по положению шторки), требования к искробезопасности. Для агрессивных сред — особые материалы (например, AISI 316 или полипропилен), для растворителей — контроль взрывозащиты вентиляторов и электрики. Если планируете вытяжные шкафы лабораторные купить в рамках проекта с несколькими помещениями, проверьте баланс по воздухам: вытяжка без компенсации «ворует» приток у соседей.

1. Опишите процессы: реагенты, их концентрации, температура, возможные выбросы.
2. Определите габарит: ширина 900/1200/1500/1800 мм, высота проема, глубина.
3. Рассчитайте воздухообмен: требуемый расход на выбранной высоте проема и сопротивление сети.
4. Выберите материалы камеры и столешницы под вашу химию (см. сравнение ниже).
5. Решите вопрос с сервисами: вода, газ, вакуум, электрика, УЗО, аварийная кнопка.
6. Продумайте автоматику: датчик/индикатор скорости, звуковая/световая сигнализация.
7. Проверьте документы: паспорт, руководство, протокол измерений, отметка о соответствии ГОСТ 2026.
8. Согласуйте монтаж: диаметр патрубка, схема обвязки, место под вентилятор и фильтры.

Материалы, покрытия и их химстойкость: сравнение вариантов

Открываете шкаф после работы с соляной кислотой — на металле тусклые точки, а эпоксидная столешница как новая. Разница в химстойкости материалов решает судьбу оборудования на годы вперед.

Если по-простому: эпоксидная смола — универсальный «рабочий конь» для кислот/щелочей и умеренной температуры; керамика — максимально стойкая к химии и нагреву, но тяжелая и дорогая; нержавеющая сталь AISI 304/316 — отлична для тепла и органики, но чувствительна к хлоридам (316 держится лучше); полипропилен — чемпион по кислотам/щелочам, легкий и недорогой, зато боится высоких температур и открытого пламени; HPL/фенол — бюджетный вариант для учебных задач и мягкой химии.

• Эпоксидная столешница/вкладыши: выдерживает большинство кислот/щелочей и растворителей, термостойкость до ~180 °C кратковременно; плюсы — цена/стойкость, ремонтопригодность; минусы — не любит ударов тяжелых предметов.
• Керамика (включая стеклокерамику): почти не реагирует, держит высокую температуру, не царапается; минусы — вес, цена, сложная транспортировка.
• AISI 304/316: тепло, органика, механика; 316 предпочтительна при хлоридах; минусы — риск точечной коррозии в соляной кислоте и парах HCl, нужна вытяжка с промывкой для особых задач.
• Полипропилен (PP): отличная устойчивость к кислотам/щелочам, легко моется, не ржавеет; минусы — температура до ~70–80 °C, горючесть, осторожность с растворителями.
• HPL/фенол: бюджет для учебных лабораторий и легкой аналитики; минусы — ограниченная химстойкость и термостойкость.

Корпус из стали обычно покрывают порошковой краской с высокой адгезией и устойчивостью к моющим средствам. Важный момент: проверьте перечень реагентов в паспорте именно вашего шкафа — у разных производителей состав смол и покрытий отличается, и это «мелочь», которая потом экономит бюджет.

Цена, поставка, индивидуальное производство и логистика поставок

Бюджет чаще всего обсуждают в конце. А зря: правильно выбранная конфигурация экономит и на покупке, и на эксплуатации. Цена лабораторного вытяжного шкафа зависит от ширины, материалов, автоматики и требований к взрывозащите/фильтрации.

Ориентиры по рынку: базовые модели 900–1200 мм для учебных и КДЛ задач — от 120–180 тыс. ₽; средний класс 1200–1500 мм с датчиком скорости, сервисами и эпоксидой — 190–350 тыс. ₽; специализированные решения (AISI 316, работа с кислотными туманами, фильтровальные модули) — 400–900 тыс. ₽; индивидуальные проекты с нестандартной шириной, автоматикой BMS и wash-down — от 1,0 млн ₽ и выше. В реальности итоговую смету формируют еще и вентиляция (вентилятор, шумоглушитель, клапаны), монтаж и пусконаладка.

• Сроки: складские позиции — 1–2 недели; производство под заказ — 3–6 недель; сложные проекты — 6–10 недель.
• Поставка: жесткая упаковка, защита стекла, паспорт/РЭ, протокол проверок скорости на стенде.
• Монтаж: подключение к каналу или фильтрам, электрика с УЗО, ввод с проверкой скорости на проеме.
• Сервис: обучение персонала, регламентные осмотры, замена фильтров (если безканальная схема).

Если планируете вытяжные шкафы лабораторные купить для нескольких помещений сразу — объединяйте логистику: один заезд, один кран-манипулятор, единый пусконаладочный день. Это снижает риски повреждений и экономит до 10–15% бюджета.

Типичные ошибки при выборе, монтаже и вводе в эксплуатацию

Ситуация из практики: шкаф привезли, подключили, а скорость на проеме не держится. Виноват не шкаф — в помещении нет притока, а канал «зажат» поворотами и недомеренным диаметром.

• Неучтенная аэродинамика: маленький диаметр патрубка/канала, длинные участки с лишними поворотами, слабый вентилятор — скорость падает, срабатывает авария.
• Неверные материалы: AISI 304 под пары соляной кислоты — точечная коррозия уже через недели; для HCl берите керамику, эпоксид или 316 с промывкой тракта.
• Отсутствие компенсации притока: дверь «присасывает», шум растет, эффективность падает.
• Размещение у прохода/окна: сквозняки срывают струю, пары уходят в комнату.
• Вентилятор на шкафу: вибрации, шум, турбулентность у проема; лучше — на кровле/в шахте, через гибкую вставку.
• Нет датчика скорости/сигнализации: пользователь не видит, что защита «просела».
• Экономия на освещении и электрике: мерцание, отсутствие УЗО — лишние риски.
• Без испытаний при вводе: не сделали протокол скорости и дыма на месте — потом спорить не с чем.

Профилактика проста: планируйте воздухобаланс до покупки, сверяйте «требования к вытяжному шкафу ГОСТ» с фактической схемой вентиляции, настаивайте на пусконаладке с измерениями. И обучите персонал: на какой высоте держать шторку, когда включать вытяжку, чем и как мыть камеру. Маленькие привычки дают большую безопасность.
