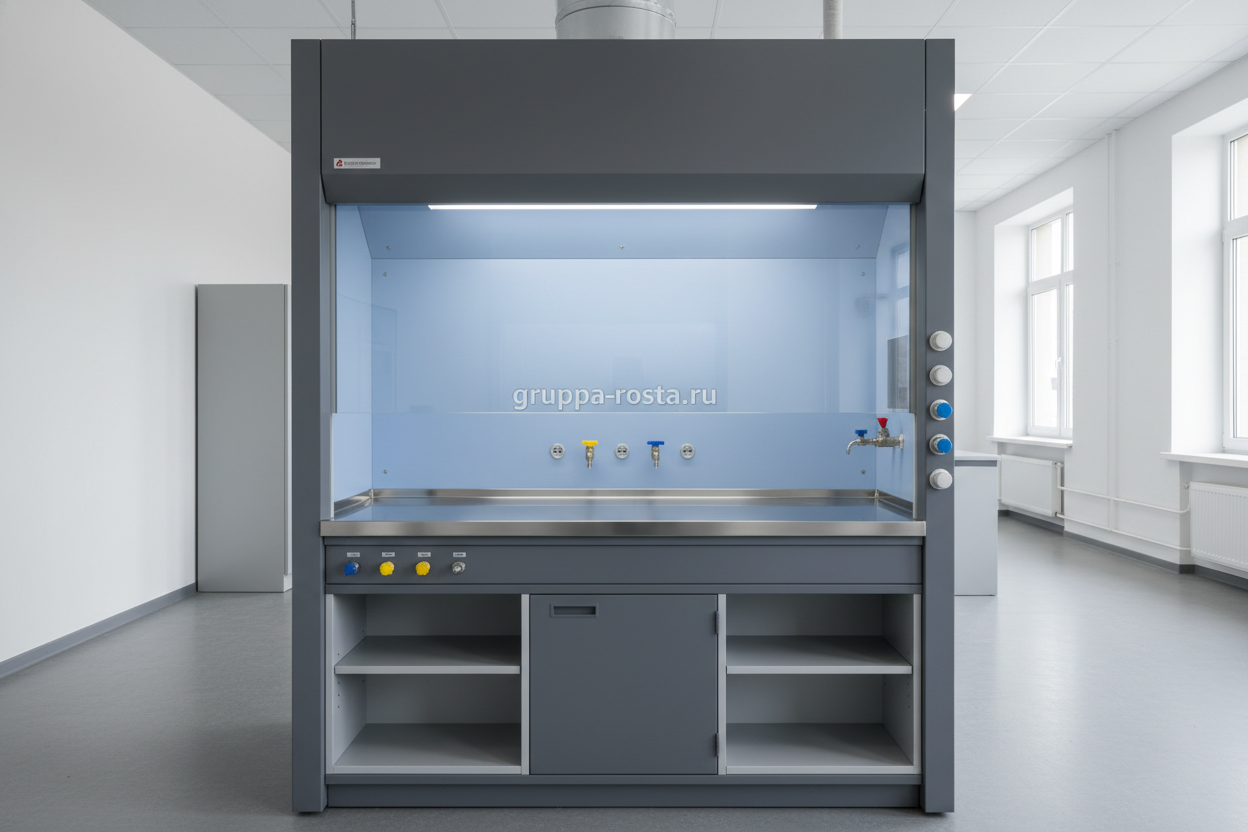

Зачем нужен вытяжной шкаф для кислот
Оператор наливает серную в мерный цилиндр, пары мгновенно «щиплют» глаза. Еще минута — и на металлических инструментах выступают пятна. Вытяжной шкаф для кислот забирает эти пары у источника, пока они не попали в зону дыхания и не разъели оборудование.
Если по-простому, это локальная вентиляция с управляемым потоком через рабочее окно. Химически стойкая камера, равномерный подсос 0,4–0,6 м/с по фронту, направляющие потоки дефлекторы и ограждающая шторка из закаленного стекла. Такой режим удерживает аэрозоли и туман кислот внутри, снижает коррозию в помещении и защищает персонал. Плюс порядок: коммуникации (вода, газ, вакуум, электричество) выведены в зону, где с ними удобно и безопасно работать. Часто это видно сразу: в лаборатории со шкафами запаха «кислоты» просто нет.
Есть и экономический эффект. Меньше простоев из‑за поломок, стабильнее результаты анализов, легче проходить охрану труда и аудит.
Требования и стандарты для шкафов кислот
Старт — со здравого смысла и норм. В реальности ориентируются на требования к вытяжным шкафам ГОСТ и профильные санитарные регламенты, а также на международные методики испытаний (EN 14175, ASHRAE 110) для подтверждения удержания аэрозолей и стабильности потока.
Базовые технические ориентиры, которые стоит запросить у производителя:
- Скорость входного потока в проеме: 0,4–0,6 м/с при рабочем открытии (типично 400–500 мм по высоте), равномерность ±20%.
- Шум на рабочем месте не выше 65 дБА; освещенность зоны не ниже 500 лк; стекло закаленное, с фиксаторами и ограничителями подъема.
- Материалы внутренней облицовки и воздуховодов — химически стойкие к HCl, HNO3, H2SO4, HF (для HF — без силикатных материалов в контакте с парами).
- Электробезопасность и степень защиты розеток/светильников, защита от брызг; антикоррозионные фитинги (PTFE, PVDF).
- Сервисные вентили выведены вне основного потока, маркировка коммуникаций, аварийное отключение.
Важно проводить приемо‑сдаточные испытания: визуализация дыма, проверка удержания при проходах перед шкафом и имитации внезапного движения, контроль реальной скорости потока на фронте, проверка зазоров. Важный момент — протокол измерений с точками по сетке и условиями (положение створки, производительность вентиляции), а не «средняя температура по больнице».
Документы должны включать паспорт изделия, руководство по эксплуатации, сертификаты/декларации соответствия, а также отчет о пуско‑наладке. Без этого сложно доказать, что шкаф работает не «номинально», а по факту.
Материалы и коррозионная стойкость поверхности
Кислоты не прощают компромиссов. Сталь красиво выглядит, но в камере с HCl быстро «цветет», фенольная столешница стойкая к большинству реактивов, но не любит плавиковую кислоту, а полипропилен великолепно держит коррозию, зато проигрывает в огнестойкости и жесткости.
Подбирайте материал под конкретный набор кислот и режимы: есть нагрев? Будет HF? Нужны интенсивные промывки? В реальности сочетание «полипропиленовая камера + керамогранит или цельный ПП‑лоток + воздуховоды из PP/PVDF» закрывает 80% задач по минеральным кислотам. Для тяжёлых окислителей и высоких температур — керамика или эпоксидная смола лабораторного класса, усиленные дефлекторы.
Часто это видно сразу по прайсу: чем агрессивнее среда и строже требования к негорючести, тем выше итоговая стоимость. Ниже — краткая сводка.
| Узел | Материал | Сильные стороны | Ограничения |
|---|---|---|---|
| Внутренняя облицовка | Полипропилен (PP) | Отличная химстойкость к HCl, H2SO4, HNO3; не ржавеет; легко моется | Низкая огнестойкость; при высоких температурах теряет жесткость |
| Внутренняя облицовка | PVC-U / PVDF | PVC — бюджетный коррозионностойкий; PVDF — топ по стойкости и температуре | PVC ограничен по температуре; PVDF дороже |
| Столешница/лоток | Эпоксидная смола | Устойчива к большинству кислот и растворителей; теплопрочна | HF и горячая фосфорная — зона риска, нужна верификация |
| Столешница/лоток | Керамика / керамогранит | Высокая химстойкость и износ; не боится нагрева | Хрупкость при ударе; цена выше среднего |
| Каркас | Сталь с эпоксипорошковым покрытием | Жесткость, модульность, доступная цена | Требует защиты от конденсата и сколов покрытия |
| Воздуховоды | PP / PVDF | Коррозионная стойкость к кислотным парам; гладкие стенки | Ниже огнестойкость, чем у стали; требуется корректный монтаж |
| Арматура | PTFE, PVDF | Не закисает; выдерживает брызги и туман кислот | Дороже стандартной латуни/нерж. |
Как выбрать вытяжной шкаф для лаборатории
Начните не с каталога, а с инвентаризации процессов. Какие кислоты, концентрации, объёмы? Есть ли нагрев, ультразвук, открытое пламя, частые проливы? Эти ответы диктуют материал камеры, тип столешницы, потребную производительность и необходимость скруббера.
Далее — размер и аэродинамика. Ширина 900/1200/1500/1800 мм — стандартные габариты; рабочая высота проема 400–500 мм; экономичный и безопасный режим достигается при расходе от ~500 до 1200 м³/ч (зависит от ширины и открывания). Запрашивайте расчёт потерь давления (обычно 250–600 Па на шкаф + трасса) и проверяйте, что вентилятор или VAV‑клапан справляются с пиковыми режимами.
Коммуникации и сервисы: сколько розеток (и какой IP), нужны ли вода/газ/вакуум, подвод снаружи или снизу, освещение и розетка для приборов. Важный момент — аварийная сигнализация положения створки и датчик потока: они дисциплинируют и реально снижают расход воздуха.
Выбор типа: канальный vs бесканальный. Для кислот почти всегда рекомендован канальный шкаф с выбросом наружу и, при необходимости, скруббером/нейтрализацией конденсата. Бесканальные решения с фильтрами применимы ограниченно, для строго определённых кислот и концентраций — требуются подтвержденные матрицы фильтрации.
И да, «шкаф для кислот купить» — это не только про прайс. На цену влияет материал камеры (PP, PVDF, керамика), ширина и опции (VAV, автоматические шторы, поддоны‑лотки, моечные посты), тип воздуховодов и наличие скруббера. Ориентир: цена вытяжного шкафа для кислот растёт ступенчато с шириной и резко — при переходе на PVDF/керамику и умную автоматику.
- Составьте перечень кислот/режимов и пришлите поставщику — получите материал и расчет воздуха.
- Проверьте соответствие нормам (скорость, шум, освещенность, электробезопасность), запросите протоколы.
- Согласуйте схему воздуховодов и размещение вентилятора, необходимость скруббера.
- Определите сервисы и эргономику: высоты, розетки, вентили, поддоны, аксессуары.
- Заложите бюджет на пуско‑наладку и периодические замеры скорости/удержания.
Гарантия, сервис и документы при покупке
Сервис — половина безопасности. Спрашивайте гарантию не только на корпус, но и на фурнитуру, вентиляционные узлы, автоматику. Здравый ориентир для B2B — 24–36 месяцев гарантии, регламентный осмотр 1–2 раза в год, срок обеспеченности запчастями 5–7 лет, выезд инженера в течение 72 часов.
Пакет документов: паспорт и руководство, декларации/сертификаты соответствия, протоколы заводских испытаний, акт пуско‑наладки с замерами скорости/шума/освещенности, схема электрики и вентиляции, инструкция по ППР и журнал обслуживания. В коммерческом предложении разбейте стоимость: сам шкаф, воздуховоды/скруббер, монтаж, пуско‑наладка — так «цена вытяжного шкафа для кислот» будет прозрачной и сопоставимой между поставщиками.
- Сервисный SLA и контакты ответственного инженера
- График ТО и перечень расходников
- Чек‑лист пользователя: безопасные высоты створки, ежедневные проверки
Монтаж, логистика и типичные ошибки установки
Логистика часто решает всё. Проверьте проемы и лифты: многие шкафы шириной 1500–1800 мм идут секционно или на толстом поддоне; вес — 150–350 кг. Заранее согласуйте место под складирование, подвод электричества и точки ввода коммуникаций, чтобы монтаж не «встал» из‑за мелочей.
Трасса вытяжки — отдельная тема. Для кислотных паров применяют PP/PVDF воздуховоды, герметичные соединения, минимизируют повороты, исключают гибкие «гофры» на постоянной основе, закладывают ревизии. Если образуется конденсат, предусматривают слив/нейтрализацию, а вентилятор выносят на кровлю, с антикоррозионным исполнением.
Типичные ошибки, которых стоит избежать:
- Подключение к общей вентиляции здания — коррозия и обратные перетоки обеспечены.
- Стальные воздуховоды без защиты при работе с HCl/HF — быстрый выход из строя.
- Нет подводимого приточного воздуха — сорванные режимы, падает скорость на фронте.
- Слишком длинные гофры и «колени» — растут потери, шкаф не держит поток.
- Отсутствие пуско‑наладки: «включили и ушли» — нет фактических замеров, риск для людей.
- Игнорирование зазоров и заземления, отсутствие ограничителей подъема створки.
Финальный чек перед приемкой: протокол измерений скоростей, тест удержания дымом при проходах, проверка автоматики и сигнализаций, фото воздуховодов и узлов герметизации. После — короткий инструктаж для персонала: как работать при разных высотах створки, что делать при тревоге, куда звонить в сервис.
