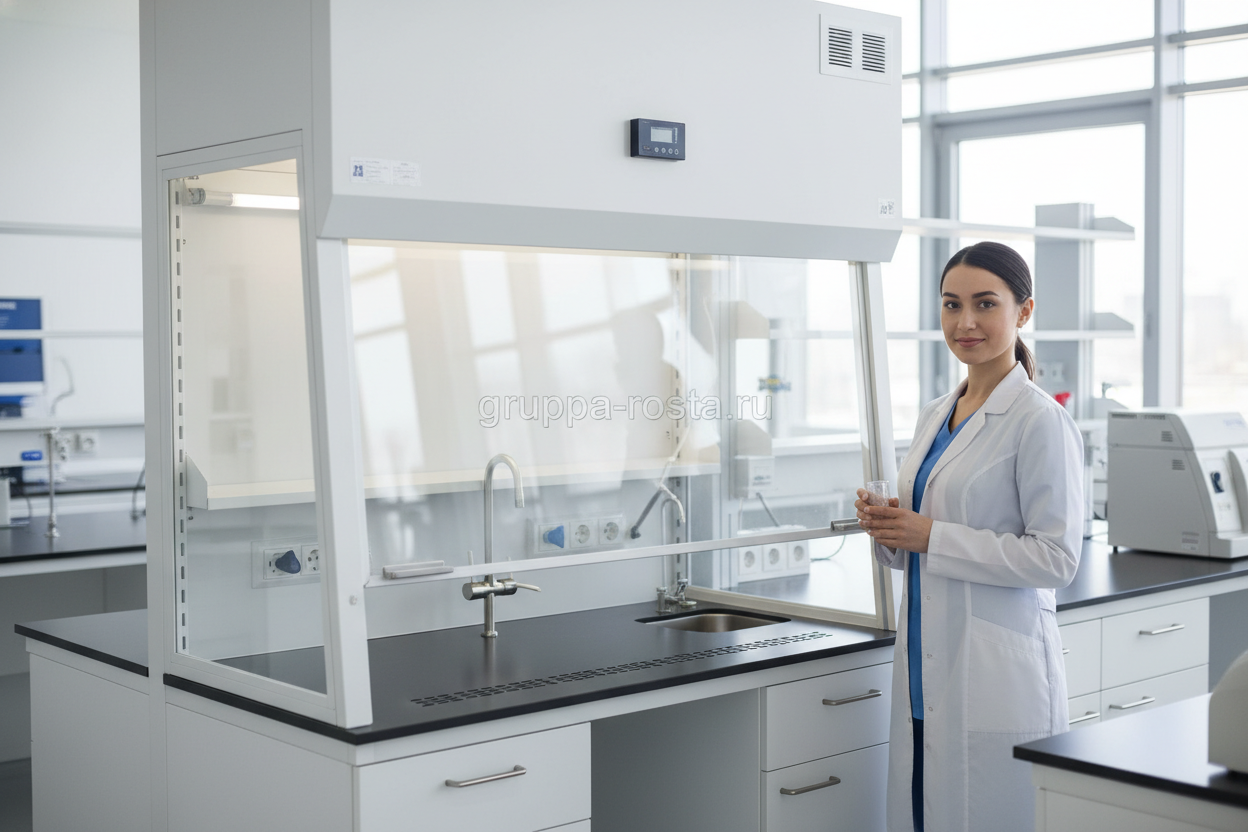

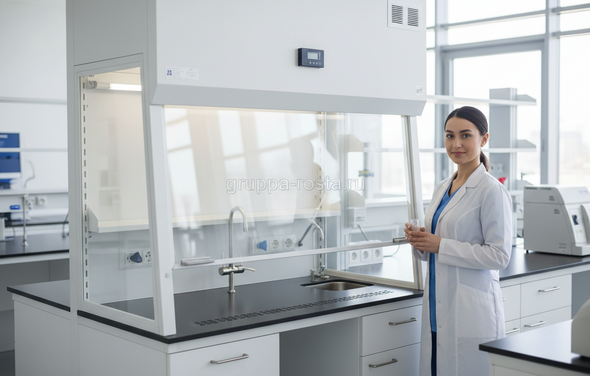

Как выбрать вытяжной шкаф для фармлаборатории
Фармаколог взвешивает активное вещество: несколько миллиграммов пыли — и вся комната дышит им. Вытяжной шкаф в этот момент — не мебель, а граница между безопасной работой и риском.
Выбор начинается не с каталога, а с процесса. Что именно будет происходить под створкой: работа с кислотами, летучими растворителями, пылящими API, реакциями с выделением тепла или хлороводорода? От этого зависят тип шкафа (канальный/рециркуляционный), материалы, необходимость HEPA/угольной фильтрации, скорость притока, автоматика и даже ширина модуля. Важный момент: формализуйте URS (User Requirements Specification) — высота рабочей щели, целевая скорость 0,5 м/с, количество энерго- и сервисных точек, интеграция в вентиляцию, требования GMP к документам и квалификации. Тогда модель, монтаж и эксплуатация пройдут без сюрпризов.
Если по-простому: вытяжной шкаф для фармлаборатории должен удерживать пары и пыль, быть химически стойким и предсказуемым. И да, «купить вытяжной шкаф фармлаб» — это не про красивую витрину, а про подтвержденные измерениями параметры и понятную Total Cost of Ownership.
Ключевые технические характеристики и конструкция
Оператор поднимает створку на привычные 400 мм — прибор не должен «срывать» поток. Часто это видно сразу: ровная тяга, тихая работа, читаемые цифры на мониторе потока.
Базовая метрика — средняя фронтальная скорость воздуха 0,5 м/с ± 0,1 м/с при установленной высоте проема (обычно 400–500 мм). Стабильность удержания критична при манипуляциях с API и растворителями: помогают направляющие экраны/дефлекторы, нижний подпор, VAV-клапан и датчик дифференциального давления. Створка — вертикальная (реже горизонтальная/комбинированная), со стопорами и противовесом; стекло — закаленное или триплекс 6–8 мм. Боковые окна улучшают обзор, но требуют продуманной аэродинамики. Для процессов с пылью уместен локальный подрешеточный забор и/или HEPA H14 на вытяжке; для органики — угольные кассеты (при рециркуляции) с грамотно выбранной сорбционной загрузкой.
- Конфигурация потока: постоянный расход (CAV) или переменный (VAV) с автоматикой и сигнализацией по скорости/проему.
- Рабочая камера: облицовка из HPL/эпоксидной смолы/PP; столешница из эпоксидной смолы, керамики, нержавеющей стали AISI 304/316 или PP.
- Сервисы: газ, вода, вакуум, розетки IP54, краны с антискручиванием; поддон/лоток для проливов ≥ 10–20 л.
- Освещение: встраиваемое, ≥ 500 лк в рабочей зоне, светильник защищен стеклом/полиоксидазой.
- Вентилятор: выносной крышный/канальный (низкий шум) или встроенный; материал крыльчатки — PP/ПВХ/FRP для коррозионных сред.
- Контроль: монитор скорости, аварийная сигнализация, межблокировки створки, журнал событий.
Цифры, которые помогают принять решение: шум на рабочем месте — обычно ≤ 55 дБА, равномерность освещенности — не хуже 0,7, электробезопасность по ТР ТС 004/2011, ЭМС по ТР ТС 020/2011. Нагрузка на столешницу — от 200 кг равномерно; температурная стойкость столешницы из эпоксидной смолы — до ~180–200 °C кратковременно, керамики — выше. Для подтверждения удержания просите протоколы дымовой/трассерной проверки (методики на базе EN 14175 или ASHRAE 110), а также замеры скорости по сетке.
Требования, стандарты и сертификация: ГОСТ и НД
Когда приходит аудит, первым делом просят не фото шкафа, а документы и протоколы. В реальности это решает исход проверки еще до измерений.
Какие «вытяжной шкаф ГОСТ требования» встречаются на практике. Для самой мебели и конструкции — ГОСТ 22046-2016 «Мебель лабораторная. Общие технические условия»; для воздушной среды — ГОСТ 12.1.005-88 (ПДК в рабочей зоне) и СП 60.13330 (вентиляция и кондиционирование). Для фармподразделений под GMP — соблюдение требований Правил надлежащей производственной практики (ЕАЭС, Минпромторг РФ), включая квалификации DQ/IQ/OQ и ведение записей. Если шкаф с электрикой — декларации соответствия ТР ТС 004/2011 (низковольтка) и 020/2011 (ЭМС); при работе в чистых зонах ориентируются на ГОСТ ISO 14644 (классы чистоты) и СанПиН 1.2.3685-21 по гигиеническим нормативам.
- Набор документации при поставке: паспорт, руководство, монтажная схема, сертификаты/декларации ТР ТС, материалы (MSDS) облицовок, протоколы заводских испытаний (скорость/дым), гарантийный талон.
- Квалификация/ввод: FAT/SAT по чек-листу, IQ (установка), OQ (функции/скорости при рабочих проемах), калибровка анемометров исполнителем.
- Периодические проверки: не реже 1 раза в год — скорость, дымовая визуализация, герметичность воздуховодов; в журналах — отметки сервисной службы.
- Взрывозащита: для растворителей в зонах с ПДВ — исполнение с искробезопасной арматурой и вытяжным вентилятором из антистатических материалов.
Важно заранее согласовать с службой ОТ/ПБ методики контроля и формат протоколов. Это экономит недели на переподписаниях.
Сравнение материалов, химическая стойкость и срок службы
Вчера пролили концентрированную серную. Если шкаф «правильный», на утро вы просто протерли пятно — без вздутий, без ржавчины, без запаха.
Материал — половина успеха. Сталь с порошком (эпоксиполиэстер) хороша по цене и прочности, но для жестких кислот нужна облицовка PP/ПВХ и фурнитура из PTFE. Столешницы из эпоксидной смолы универсальны: стойки к большинству кислот/щелочей и растворителей; керамика держит высокие температуры и HF-устойчива в спец-исполнениях; нержавейка (AISI 316) — для стерильности и соляных туманов, но боится сильных хлоридов при нагреве. Полипропилен — король неорганики и влажных сред, зато мягче и ограничен по температуре (~80–100 °C). Если по-простому: под органику и смешанные задачи — эпоксидная смола/керамика, под агрессивные кислоты — PP/ПВХ, под моющиеся зоны — нержавейка.
| Элемент/материал | Химстойкость | Температура | Плюсы | Минусы | Типичное применение |
|---|---|---|---|---|---|
| Каркас: сталь + порошковая окраска | Средняя (органика/бытовые реагенты) | До 60–80 °C окр. среды | Жесткость, цена, геометрия | Коррозия при нарушении покрытия | Общие задачи, учебные лаборатории |
| Облицовка: HPL/эпоксид | Высокая (кислоты/щелочи/растворители) | До 160–200 °C кратковременно | Баланс стойкости и цены | Боится длительного HNO3/H2SO4 при нагреве | Фарм R&D, аналитика |
| Столешница: эпоксидная смола | Очень высокая (большинство реагентов) | ~180–200 °C кратковременно | Непористая, ремонтопригодная | Тяжелая, ограниченная длина без стыков | Универсальные работы |
| Столешница: керамика | Очень высокая, включая окислители | 200+ °C | Термостойкость, износ | Цена, риск скола при ударе | Синтез, горячие процессы |
| PP/ПВХ (камера/вытяжка) | Отличная к неорганике | До 80–100 °C | Нулевая коррозия, легкость | Мягкость, низкая термостойкость | Кислотные туманы, травление |
| Нержавеющая сталь AISI 316 | Высокая к органике/щелочам | До 200 °C | Гладкость, санитарная обработка | Хлориды и HCl при нагреве — осторожно | Чистые зоны, моечные |
По сроку службы ориентируйтесь на 7–12 лет для стали с качественным покрытием и 10–15 лет для эпоксидной/керамики/PP при правильной эксплуатации. Проверяйте референсы и фото шкафов после 3–5 лет — это быстро раскрывает качество.
Модульность, масштабирование и индивидуальное производство шкафов
Сегодня один синтез и аналитика. Через полгода проект разросся — нужен второй пост, дополнительные краны и VAV-петля на комнату.
Модульные линейки идут по ширинам 900/1200/1500/1800/2100 мм с разной глубиной, тумбами и сервисными панелями. Доступны секции для газов/вакуума, тумбы-нейтрализаторы, встроенные раковины, карманы под весы с низкой турбулентностью, воздуховоды с антикоррозионным покрытием, внешние вентиляторы FRP. Для масштабирования удобно иметь VAV-клапаны и связь с BMS (Modbus/BACnet) — так при открытии створки система стабилизирует давление помещения. Индивидуальное производство оправдано под агрессивные среды (полный PP), взрывозащищенное исполнение, нестандартную высоту чистых зон, большие окна наблюдения или особые кухни коммуникаций. Сроки: складские — 2–4 недели, кастом — 6–10 недель, с квалификацией и FAT — плюс 1–2 недели.
Важно: заранее закладывайте проходы/проемы для заноса (ширина шкафа + 100–150 мм) и точки подключения. Это дешевле, чем потом разбирать дверные блоки.
Цена, поставка, монтаж и типичные ошибки при выборе
Бюджет всегда ограничен. Но ошибки на этапе ТЗ делают «дешево» дорогим уже через год.
Что влияет на цену вытяжного шкафа для лаборатории: ширина и материал, тип потока (CAV/VAV), наличие автоматики и мониторинга, столешница (эпоксид/керамика/нерж/PP), встроенный вентилятор или выносной, сервисы (газ/вода/вакуум), фильтры (уголь/HEPA), документы под GMP (DQ/IQ/OQ/FAT/SAT). Добавьте логистику, монтаж/обвязку, пуско-наладку, балансировку вентиляции и обучение. В рециркуляционных системах учтите расходники: угольные кассеты меняют по насыщению (часто 6–12 мес.), HEPA — 12–18 мес. В реальности TCO за 3–5 лет часто важнее стартовой цены.
| Тип/исполнение | Ориентир по цене | Комментарий |
|---|---|---|
| Стальной канальный, 1200–1500 мм, CAV | 150–350 тыс. ₽ | Базовые задачи, без VAV и сложной автоматики |
| Канальный с VAV, мониторинг, 1500–1800 мм | 350–700 тыс. ₽ | Стабильная скорость, интеграция в BMS |
| Полипропилен для кислот/травления | 300–700 тыс. ₽ | Антикоррозионное исполнение, спец-воздуховоды |
| Столешница керамика/нерж AISI 316 | +60–200 тыс. ₽ к базовой | Повышенная термо/санитарная стойкость |
| Рециркуляционный (уголь/HEPA) | 300–800 тыс. ₽ | Без канала, но с расходниками 50–200 тыс. ₽/год |
| GMP-пакет документов, IQ/OQ | +10–20% к проекту | Квалификации, протоколы, FAT/SAT |
| Монтаж/пуск/балансировка | 10–15% стоимости | Зависит от объекта и инженерии |
- Типичные ошибки: выбирать по каталожной скорости без учета реальной вытяжной сети — потом скорость «плавает».
- Игнорировать материал: HCl/HF в стальном шкафу с обычной облицовкой — гарантированные коррозия и запах.
- Не закладывать подпиточный воздух: вытяжка тянет, комната «падает» по давлению, дверь не открывается.
- Забыть про монитор скорости и межблокировки створки — безопасность зависит от дисциплины, а не от системы.
- Не проверить проходы и вес: шкаф 1800 мм и 300+ кг не войдет в стандартный лифт/проем.
- Выбрать рециркуляцию «ради простоты» для много компонентной органики — фильтры быстро насыщаются, риски растут.
- Не запросить протоколы испытаний и перечень НД — на аудите это всплывет первым.
Если задача — быстро и без риска закрыть аудит, выбирайте модель с подтвержденными протоколами и понятной поддержкой. А «купить вытяжной шкаф фармлаб» стоит там, где вместе с ценой называют конкретные скорости, материалы и берут ответственность за пуск и измерения.
