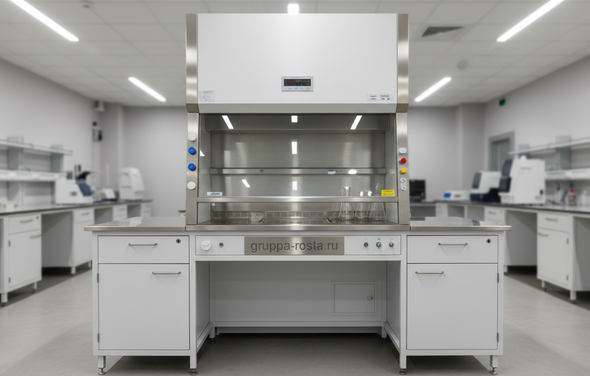

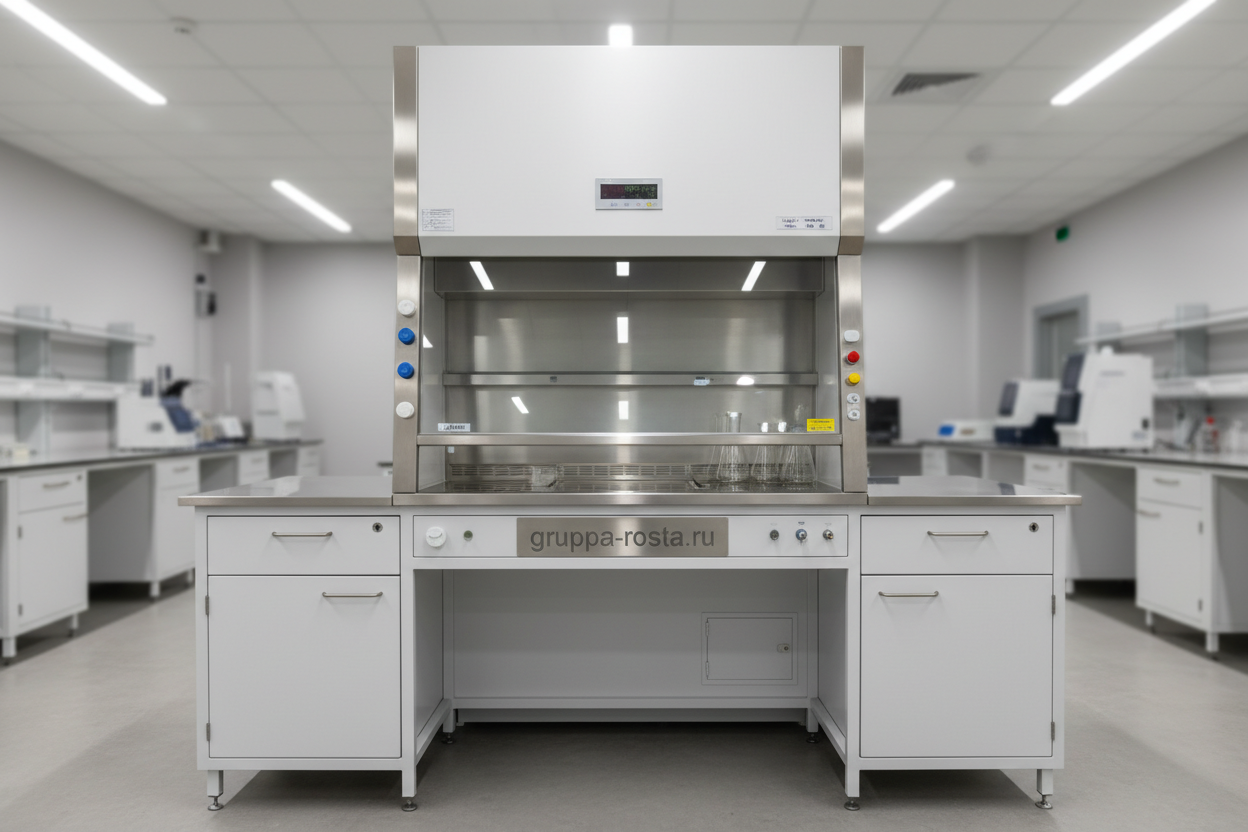

Вытяжной шкаф для фармлаборатории В Москве

На приемке новой фармлаборатории всегда один и тот же вопрос: что с вытяжками? Воздух должен уходить стабильно, а люди — работать спокойно. Ошибка на этапе выбора вытяжного шкафа потом годами аукнется в эксплуатационных расходах и аудите GMP.

Как выбрать вытяжной шкаф для фармлаборатории

Начните не с каталога, а с процесса. Какие вещества и операции будут в шкафу: кислотное травление, работа с органикой, взвешивание АФС, цитостатики, горячие процессы? От этого зависят материалы, необходимость HEPA или угольной фильтрации, взрывозащита, а также тип — ducted (канальный) или рециркуляционный. В реальности для фармы чаще берут канальные, чтобы гарантированно уводить пары наружу и не спорить с QA.

Дальше — здание: есть ли техническая возможность тянуть канал на крышу, какая высота потолков, где поставить вентилятор, как пройти перекрытия. Вентиляция — не «штучка на столе», а часть всей инженерки: расчет расхода воздуха, статического давления, шума, баланс с приточкой, риск обратной тяги. Согласуйте точки подключения воды/канализации для чаши, газов (если нужны), электророзеток с IP-защитой. Обязательно проверьте прохождение по дверным проемам и лифтам — часто это видно сразу и экономит недели.

Если по-простому, алгоритм такой: определить химическую нагрузку и класс чистоты помещения, выбрать материалы и тип шкафа, рассчитать расход, согласовать трассы и вентилятор, а затем — аксессуары (свет, розетки, краны, подставка, мойка, сигнализация). И да, если вы ищете «вытяжной шкаф для фармлаборатории купить» — не гонитесь за универсальностью; под ваши конкретные реакции она обойдется дороже и будет работать хуже.

Требования и стандарты безопасности: ГОСТ и EN

Аудитор приходит не с рулеткой, а со стандартами. Базовая рамка для шкафов — серия EN 14175 (испытания на удержание, стабильность потоков, безопасность пользователя) и гармонизированные с ней российские требования ГОСТ Р. Плюс общестроительные нормы по вентиляции (СП по вентиляции и кондиционированию), правила электробезопасности и внутренние SOP под GMP.

Что проверяется на приемке: удержание паров при открывании створки, стабильность фронтальной скорости, утечка через щели, освещенность, уровень шума, работа сигнализации и блокировок. Для фармы добавляются аспекты чистоты: гладкость и чистопригодность поверхностей, отсутствие «мертвых зон», возможность санитарной обработки и подтвержденная химстойкость. Важный момент — протоколы испытаний должны идти в комплекте с паспортом, а не «по запросу».

Фронтальная скорость традиционно берется в диапазоне 0,4–0,6 м/с, но EN 14175 делает упор на реальное удержание, а не только на «цифру на анемометре». Поэтому просите визуализацию дыма и (при необходимости) испытания с трассирующим газом. Формулируйте в ТЗ «требования к вытяжным шкафам ГОСТ» как к пакету: соответствие, методы испытаний, протоколы, маркировка, гарантийные обязательства и сервис.

Если лаборатория в чистых зонах, подключайте к картине ISO 14644 (классы чистоты) и требования GMP по потокам персонала/воздуха. Для работ с цитостатиками или высокоэффективными АФС ориентируйтесь на решения с HEPA H14 и подтвержденным уровнем удержания порошков; иногда нужен не только вытяжной шкаф, а специализированная взвешивательная станция или изолятор.

Материалы, покрытия и химическая стойкость

Сценарий из практики: в первый месяц на рабочей поверхности остаются «матовые пятна» от кислоты — покрытие оказалось декоративным, а не химостойким. Чтобы не попадать, задайте список веществ и концентраций поставщику и требуйте таблицу совместимости материалов. Химостойкий вытяжной шкаф — это не одно слово, а набор правильных слоев: каркас, внутренние панели, столешница, фартуки, воздухозаборный профиль, покрытие и герметики.

Типовые решения по фарме: столешница из эпоксидной смолы (держит большинство кислот и растворителей, выдерживает горячую посуду), компакт-пластик HPL для органики и моющих, керамогранит — когда важна абразивостойкость. Внутренние панели — полипропилен (PP) или поливинилхлорид (PVC) для агрессивных кислот; нержавеющая сталь AISI 316L — если критична чистопригодность и устойчивость к хлоридам. Фурнитура и крепеж — нержавейка, герметики — химстойкие, с подтверждением совместимости. Для растворителей — оценивайте антистатические свойства и искробезопасность вентилятора.

Саше — закаленное стекло или триплекс с защитой от коррозии направляющих; порошковая окраска каркаса — эпокси-полиэфир с повышенной стойкостью к химии, без микропор. Если по-простому: чем агрессивнее химия, тем больше пластика внутри (PP, PVDF) и меньше металлических деталей «по воздуху». И не забудьте зафиксировать в ТЗ «химостойкий вытяжной шкаф материалы» с перечислением брендов панелей/смол или эквивалентов.

Технические характеристики и вентиляционная производительность

О производительности лучше говорить цифрами. Рабочая высота проема обычно 400–500 мм (ограничитель для безопасности), максимальная — 700–800 мм для загрузки. Рекомендуемая фронтальная скорость 0,45–0,5 м/с для универсальных работ; при порошках — ниже высота проема и стабилизирующие экраны.

Быстрый расчет расхода воздуха (пример для шкафа 1200 мм):

1. Площадь проема A = ширина 1,2 м × высота 0,45 м = 0,54 м².
2. Целевая скорость v = 0,5 м/с ⇒ объемный расход Q = A × v = 0,27 м³/с ≈ 972 м³/ч.
3. Добавьте коэффициент запаса на турбулентность и сеть 10–20% ⇒ 1070–1165 м³/ч.
4. Проверьте по сети статическое давление вентилятора (обычно 300–600 Па, иногда до 800 Па при длинных трассах и фильтрах).

Шум — не выше 55 дБА на рабочей позиции. Освещенность — 750–1000 лк без бликов, светильник вне зоны контакта с парами. Материал воздуховодов под химию — PP/PVC или нержавеющая сталь под растворители; для кислот — вентилятор из PP/PVDF, для растворителей — взрывозащищенное исполнение. Фильтры: HEPA H14 на порошках (downflow-вытяжные модули) и адсорбционные кассеты под органику в рециркуляционных решениях, но для фармы рециркуляция — строго по согласованию с QA.

Экономия энергии за счет VAV (переменный расход при закрытом саше), датчики присутствия, тревога по падению скорости, сервосинхрон для саше с противовесом — это не «навороты», а нормальная эксплуатация. Важный момент: фиксируйте в паспорте рабочую высоту проема, при которой гарантируется удержание, и требуйте паспортную кривую «расход–давление» на вентилятор.

Эргономика, обслуживание и безопасность персонала

Оператор стоит у шкафа по несколько часов. Если край столешницы «режет» запястья, подсветка бьет в глаза, а саше дергается — через неделю люди начнут обходить шкаф стороной. Поэтому смотрим на аэродинамический профиль кромки (подлокотник), плавный ход саше с фиксаторами, удобные рукояти, боковые стекла для света и обзора, унифицированные сервисные краны и розетки на высоте, где до них легко дотянуться в перчатках.

Безопасность — это сигнализация (свет/звук при падении скорости), механический ограничитель высоты проема, защита розеток (IP54+), материалы, не дающие вторичного загрязнения. Обслуживание: доступ к вентканалу и предфильтрам спереди, смена ламп без разборки шкафа, гладкие внутренние поверхности без щелей, где скапливается пыль. Плановые проверки раз в 6–12 месяцев: скорость, дым-тест, герметичность, электрика. В реальности дешевле заложить сервисный контракт, чем ловить простои и внеплановые заявки.

Цена, поставка, монтаж и индивидуальное изготовление

Цены в Москве заметно разнятся по конфигурации и химической нагрузке. Базовый канальный шкаф 1200 мм с эпоксидной столешницей, светом и розетками — ориентир 200–350 тыс. ₽. Средний сегмент (химстойкие внутренние панели, краны, чаша, сигнализация, вентилятор) — 350–650 тыс. ₽. Исполнение «под фарму» с 316L, расширенным протоколом, VAV — 700 тыс.–1,5 млн ₽. Специализированные решения для цитостатиков/взвешивания — 1,2–3,0 млн ₽. Запрос «вытяжной шкаф фармлаборатории цена Москва» обычно про эти вилки.

Сроки: складские позиции — 2–4 недели с доставкой и пуско-наладкой; индивидуальное изготовление по ТЗ — 6–10 недель. Монтаж — 1–3 дня на единицу с подключением к сетям и первичной балансировкой, еще день — на измерения и протоколы. Индивидуальные габариты, нестандартные материалы, VAV/автоматика и аттестация под GMP добавляют к стоимости 20–40% и времени 1–3 недели.

Логистика в Москве — это пропуска, лифты, стояки и окна в графиках. Проведите обследование площадки заранее: точки подвода, трассы, места выноса на кровлю, доступ для сервиса. Важный момент — у подрядчика должны быть допуски и опыт работы в чистых зонах, иначе вы потеряете недели на переделки и оформление.

Комплект закрытия сделки: ТЗ с перечнем реагентов и операций, схема привязки, расчет расхода/давления, спецификация материалов, паспорт и протоколы (соответствие EN 14175/ГОСТ Р), гарантия 12–24 месяца, план сервиса. Если планируете «вытяжной шкаф для фармлаборатории купить» партиями, запросите пилотный монтаж и измерения на первой единице — это снизит риски остальной поставки.
