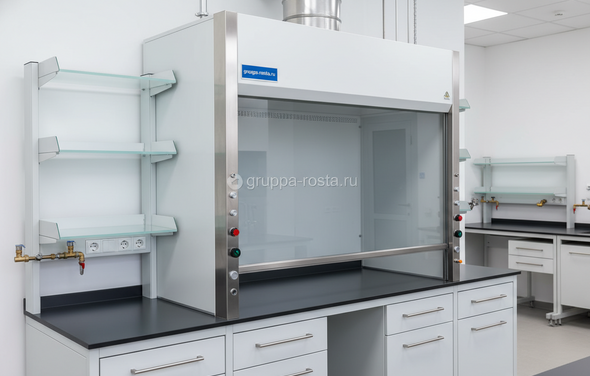

Как выбрать вытяжной шкаф для фармлаборатории
Химик открывает створку, подносит пробирку с ацетатом — и слышит писк: шкаф ругается на слишком высокое окно. Такое бывает, когда оборудование выбрано «по каталогу», а не под процесс. Если по-простому, вытяжной шкаф для фармлаборатории выбирают не по картинке, а по веществам, операциям и требованиям GMP к валидации.
Старт с аудита процессов. Какие реакции и растворители, есть ли HF, HClO4, диэтиловый эфир, порошки API, токсичные пары? Сколько тепла выделяется, нужен ли постоянный расход воздуха или VAV, требуются ли вода/вакуум/газ в зоне работы. От этого зависят тип шкафа (канальный или рециркуляционный), материалы (PP, нерж. сталь AISI 316, эпоксидный камень), фильтры (уголь, комбинированные, HEPA H14) и исполнение по взрывозащите.
Дальше — воздухообмен и безопасность. Рабочая скорость на проеме обычно 0,4–0,6 м/с; высота окна ограничивается 300–500 мм по паспорту, иначе удержание ухудшается. Важный момент: слишком высокая скорость создает турбулентность и «выталкивает» пары наружу. Проверьте соответствие требованиям к вытяжному шкафу ГОСТ и локальным нормам по шуму (до 55 дБА), освещенности (не ниже 500 лк) и электрозащите розеток (IP44+).
Не забывайте про интеграцию в здание. В реальности именно воздуховоды и вентилятор «делают» шкаф безопасным. Отдельный коррозионностойкий вентилятор из PP для кислот, обратные клапаны, автоматика VAV по положению окна, сигнализация скорости, сухие контакты в BMS. Подберите ширину 900/1200/1500/1800 мм под посуду и эргономику, учитывая проходы и высоту потолка. И заложите сервис: пусконаладка, IQ/OQ, обучение персонала, доступность расходников и фильтров 5–7 лет.
Требования и стандарты: ГОСТ, СанПиН и нормы
Инженер открывает паспорт шкафа на приемке и ищет первое: скорость на рабочем проеме и протокол дымовой пробы. Часто это видно сразу — есть ли ссылка на стандарт испытаний и результаты, или только красивые слова.
Базовые документы, на которые смотрит служба качества и охрана труда:
- ГОСТ Р EN 14175 (части 1–7) — терминология, методы испытаний, требования к удержанию, визуальные и количественные тесты.
- ГОСТ 12.1.005-88 — воздух рабочей зоны: предельно допустимые концентрации, общие гигиенические требования.
- СанПиН 1.2.3685-21 — требования по химическим факторам и безопасности при обращении с веществами.
- СП 60.13330 (ОВК) — проектирование вентиляции, кратность, подключение к воздуховодам.
- Правила GMP ЕАЭС (и SOP предприятия) — валидация, IQ/OQ/PQ, калибровка приборов мониторинга.
- ТР ТС 012/2011 (при необходимости Ex) — взрывозащита, если работа с ЛВЖ/ГГС.
| Параметр | Ориентир по нормам/практике | Комментарий |
|---|---|---|
| Скорость на проеме | 0,4–0,6 м/с (типовое значение 0,5) | Испытания по ГОСТ Р EN 14175, стабильно при разной высоте окна |
| Визуальные/количественные тесты | Дымовая проба, SF6 | Протокол при FAT/SAT; для фармы — валидационные отчеты |
| Шум | ≤55 дБА на рабочем месте | С учетом реального вентилятора и трассы |
| Освещенность | ≥500 лк | Светильники вне зоны паров, стекло закаленное |
| Материалы | Химстойкие (PP, PVDF, AISI 316, эпоксид) | Выбор по реагентам, HClO4 требует «wash-down» |
| Электробезопасность | Розетки IP44+, УЗО | Секции вне «мокрой» зоны |
Запросите у поставщика: декларации соответствия, протоколы испытаний, карту совместимости материалов, расчеты расхода воздуха и статического давления для вашей трассы. Без этих бумаг цена вытяжного шкафа лабораторного теряет смысл — экономия фиктивна.
Ключевые характеристики и материалы конструкции
Оператор ставит колбу на столешницу, капля кислоты падает — и… ничего. Следов нет. Такой момент решает материал, а не бренд на шильдике.
Корпус и внутренняя облицовка. Для кислот — полипропилен (PP) или PVDF; для органики и универсальных задач — сталь с порошково-полимерным покрытием + задние щиты из HPL/эпоксидного камня; для соляной/перхлорной — нержавеющая AISI 316 и система промывки канала (wash-down). Радиоизотопы — сплошная нержавейка, сварные швы, столешница с бортиком и сливом. Выдерживающая нагрузка столешницы не ниже 200 кг равномерно, борт 10–20 мм для локализации проливов.

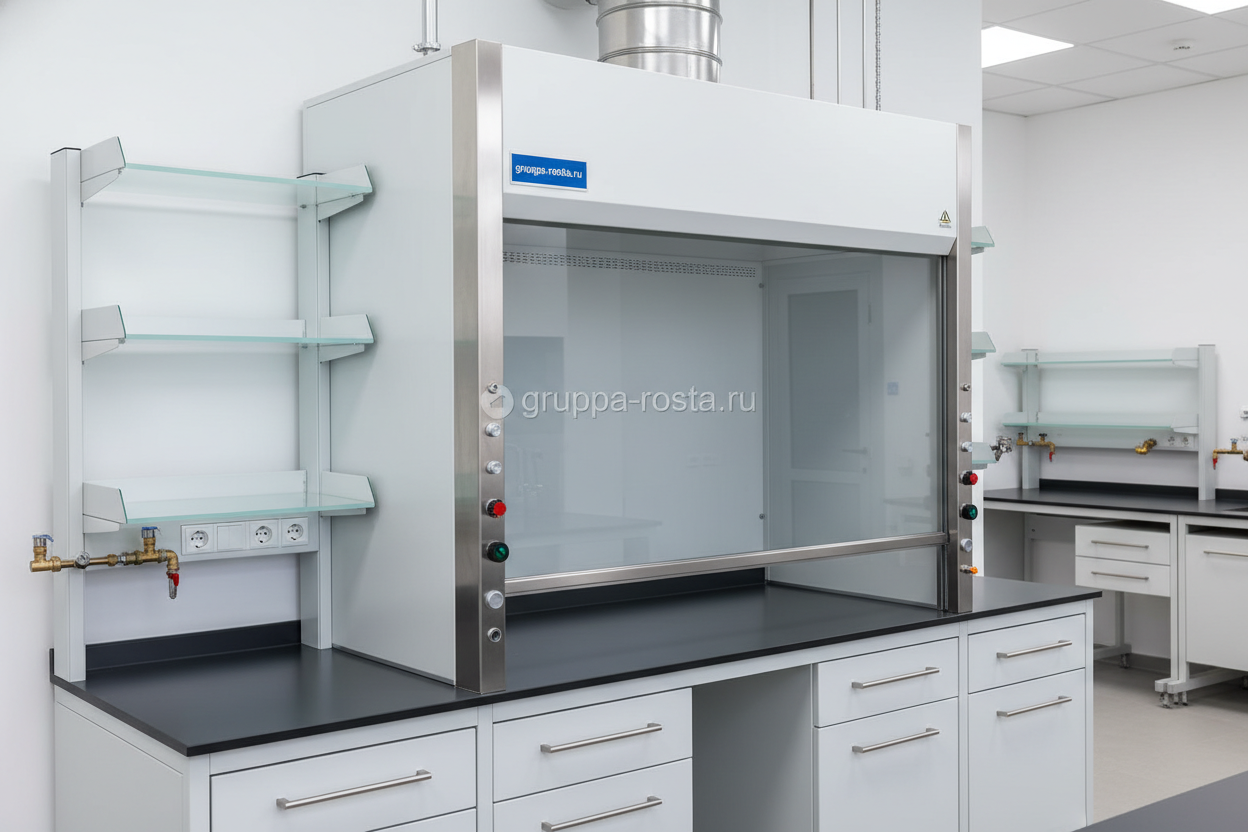

Стекло и створка. Вертикальная подъемная створка с противовесом — стандарт, горизонтальные «форточки» уменьшают утечки при манипуляциях. Стекло закаленное или триплекс, иногда поликарбонат с антистатикой. Управление окном — механика или моторизированный привод с ограничением высоты и датчиком положения для VAV. Важный момент: индикатор скорости и звуковая сигнализация при нарушении удержания — не опция, а обязательный элемент для фармы.
Воздух и фильтрация. Канальные шкафы подключаются к удаленному химстойкому вентилятору; рециркуляционные используют модуль с угольными/комбинированными кассетами, при работе с порошками — HEPA H14. Клапаны purge/boost для интенсивных выбросов, переточная аэродинамика (baffle) с распределением по высоте спины. Электрика и коммуникации: розетки IP44/54, газо- и водо-краны с цветной кодировкой, вакуум, мойка из PP, поддон-пролив. Освещение выносное, ≥500 лк, доступ к замене ламп без вскрытия рабочей зоны.
Типы вытяжных шкафов и их сравнение
Закупщик смотрит на два похожих шкафа: один «канальный», другой «без воздуховода». Цена похожа, задачи — разные. Часто это видно сразу по паспорту: наличие фильтромодуля и требований к картриджам.
| Тип | Для каких задач | Плюсы | Минусы | Ориентир по цене |
|---|---|---|---|---|
| Канальный (ducted) | Универсальная химия, ЛВЖ, большие объемы паров | Максимальная производительность, простая утилизация паров наружу | Нужна трасса и вентилятор, энергозатраты, согласование ОВК | от 180–220 тыс. ₽ (базовый) до 500–900 тыс. ₽ (фарм-исполнение) |
| Рециркуляционный (filtered) | Микроработы с летучими веществами без выброса наружу | Нет воздуховодов, быстрая инсталляция, мобильность | Подбор/замена фильтров, ограничения по реагентам и нагрузке | от 260–350 тыс. ₽ + фильтры 30–120 тыс. ₽/комплект |
| Кислотостойкий/для HF | Фтористоводородная кислота, агрессивные кислоты | PP/PVDF, вентилятор PP, арматура, устойчивость к коррозии | Дороже, требования к трассе, ограничение по растворителям | от 450–900 тыс. ₽ |
| Перхлорный (wash-down) | Перхлорная кислота и соли | Мойка каналов, отсутствие ловушек, нерж. сталь AISI 316 | Сложнее эксплуатация, обязательная промывка | от 600 тыс. ₽ |
| Радиоизотопный | Работа с радионуклидами | Сплошная нержавейка, сварка, борта, легкая дезактивация | Высокая цена, масса, спецтребования | от 700 тыс. ₽ |
Иногда вместо вытяжного шкафа пытаются поставить ламинарный бокс класса II — для фармацевтических субстанций это другая задача (защита продукта). Для оператора и удаления паров нужен именно «химический» шкаф по EN 14175.
Цены, комплектации и коммерческие условия покупки
Финансовый директор просит одну цифру «сколько стоит». К сожалению, один и тот же габарит 1200 мм может отличаться в 3 раза — комплектация решает.
Что влияет на цену: материалы (PP/PVDF, AISI 316, эпоксидный камень), автоматика (VAV, датчики, сигнализация), коммуникации (газ, вакуум, вода), тип вентилятора и трассы, фильтры, особые исполнения (Ex, wash-down), документы IQ/OQ и SAT. Для ориентира — вилка по популярным конфигурациям:
| Конфигурация | Состав | Диапазон цен |
|---|---|---|
| Базовый канальный 1200 мм | Сталь+порошок, столешница HPL/эпоксид, розетки, свет, без вентилятора | 180–280 тыс. ₽ |
| Фарм-исполнение 1500 мм | Эпоксид/керам., индикатор скорости, сигнализация, газ/вода/вакуум, вентилятор PP | 420–780 тыс. ₽ |
| Рециркуляционный 900–1200 мм | Фильтромодуль уголь/комби, индикатор, предфильтры | 260–550 тыс. ₽ (+фильтры 30–120 тыс. ₽/год по нагрузке) |
| Кислотостойкий PP/PVDF | Полипропилен, вентилятор PP, арматура, канал химстойкий | 450–900 тыс. ₽ |
| Перхлорный (wash-down) | AISI 316, система мойки, трап, спецканал | 600–1 200 тыс. ₽ |
Коммерческие условия. Срок изготовления 20–45 дней, монтаж 1–3 дня на шкаф, пусконаладка и SAT. Гарантия 12–24 месяца, далее сервисный контракт. Валидация: пакет IQ/OQ, протоколы EN 14175/SF6 по месту. Оплата — 50/50 или 60/40, доставка и подъем оговариваются отдельно. Чтобы не переплачивать, заранее согласуйте трассу ОВК — иногда вентилятор и воздуховоды стоят как сам шкаф. Если задача стоит «вытяжные шкафы фармацевтические купить» прямо сейчас, запросите КП с разложением опций — без них сравнивать нельзя.
Распространённые ошибки при выборе и рекомендации эксперта
На вводе лаборатории все красиво, а через месяц жалобы: пахнет, шумит, окно дрожит. В реальности это следствие пары типичных промахов.
- Выбор «не того» типа. Рециркуляционный шкаф ставят под ЛВЖ и большие объемы — фильтры не справляются, риски копятся. Канальный без химстойкого вентилятора под кислоты — коррозия через сезон.
- Игнорирование совместимости материалов. HF «съедает» стекло и многие пластики; HClO4 требует wash-down и нержавейки AISI 316. Таблица совместимости — обязательна.
- Неверная аэродинамика. Слишком высокая скорость на проеме создает турбулентность; слишком низкая — не удерживает пары. Проверяйте по ГОСТ Р EN 14175 и делайте дымовую пробу при SAT.
- Экономия на автоматике и контроле. Нет датчика скорости/сигнализации, нет индикации положения окна — оператору нечем руководствоваться. Итог — нарушение удержания.
- Забытый жизненный цикл. Фильтры, сервис, калибровка датчиков, энергорасход при постоянном расходе. VAV и политика «окно закрыто — расход ниже» окупают себя за 1–2 года.
- Без валидации под GMP. Нет IQ/OQ, нет трассируемых протоколов — аудит поднимет вопрос сразу.
Рекомендация эксперта: начните с матрицы реагентов и операций, привяжите ее к типу шкафа и материалам; согласуйте с ОВК расчет расхода и напоров; в КП просите три вещи — протоколы EN 14175, схему автоматики (в т.ч. VAV, датчики, аварийный режим) и перечень расходников с сроками поставки. И да, цена — важна, но надежнее, когда она подкреплена цифрами в тестах и гарантиями. Так вы выберете вытяжной шкаф для фармлаборатории, который работает, а не «стоит в углу».
