Вытяжной шкаф для фармлаборатории с гарантией: выбор и требования

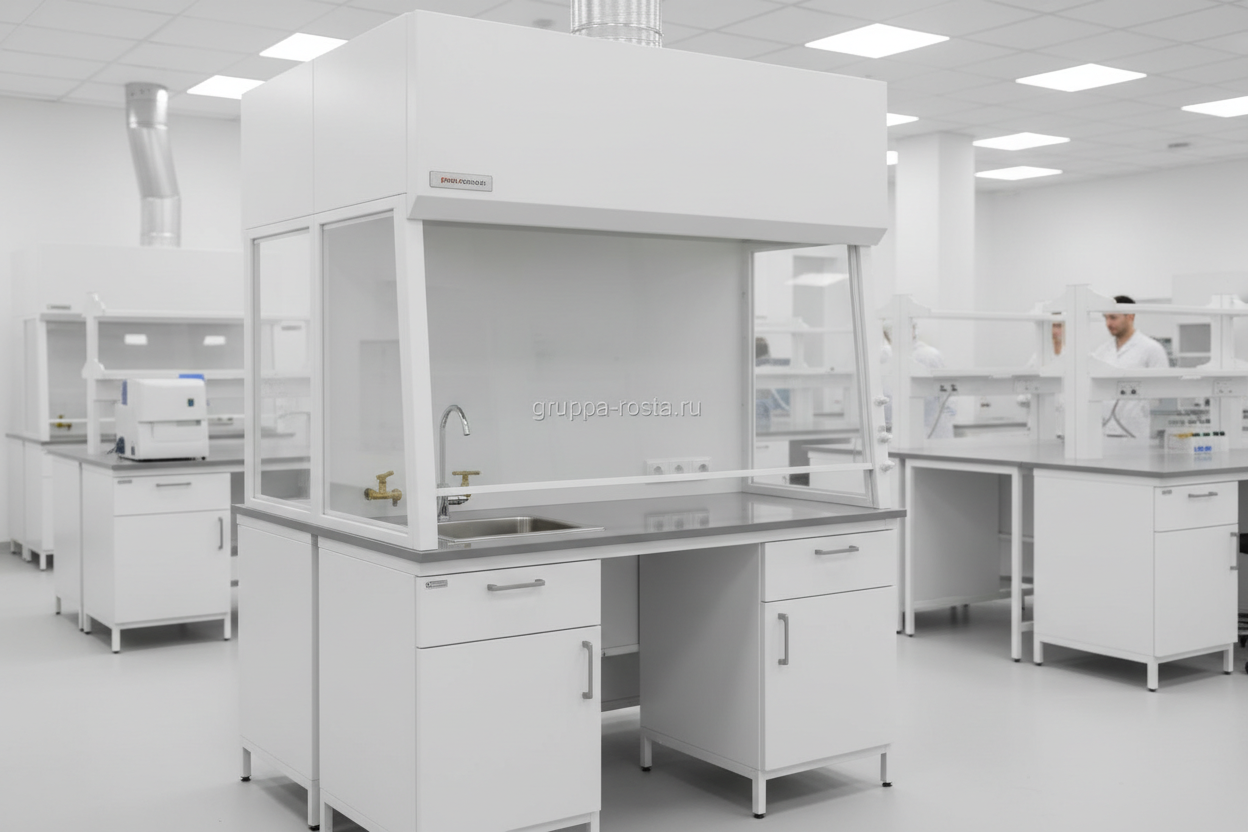

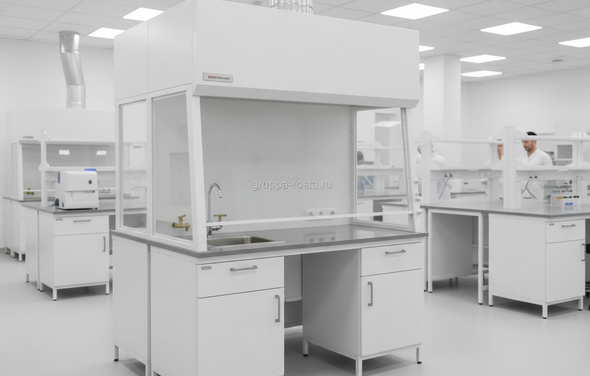

Как выбрать вытяжной шкаф для фармлаборатории
Аналитик готовит пробу растворителя, и в нос бьет заметный запах — это звоночек. Шкаф должен «тянуть» одинаково утром, вечером и при открытии створки, иначе риски и брак. Если по-простому: выбираем под процессы, а не «по каталогу».
Сначала опишите задачи: взвешивание и подготовка проб, синтез с кислотами/щелочами, работа с летучими растворителями, токсикологические тесты, микробиология. От этого зависят тип шкафа (канальный или рециркуляционный), требуемая скорость притока на проем, материал облицовки и комплектация. Важный момент: увяжите шкаф с общеобменной вентиляцией помещения — иначе даже лучший агрегат потеряет эффективность из‑за неправильного баланса приток/вытяжка. Часто это видно сразу: створку подняли — стрелка датчика «плавает», запах не уходит.
Практичный алгоритм выбора помогает избежать споров на тендере и после: определите химии и их концентрации, посчитайте требуемый воздухообмен, отметьте ширину (900/1200/1500/1800 мм), запланируйте инженерные точки (вода, газ, вакуум), выберите тип створки и автоматику. Для чистых зон учитывайте низкую пылеобразуемость и закрытую кинематику механизмов. Там, где нужна искробезопасность, запрашивайте исполнение Ex.
- Химии и операции: кислоты (в т.ч. HF/перхлорная), органика, порошки, точки взрывоопасности.
- Аэродинамика: требуемая скорость на проем (обычно 0,4–0,6 м/с), тип CAV/VAV, удаленный или встроенный вентилятор.
- Материалы: сталь с порошковым покрытием, нержавеющая сталь 304/316L, полипропилен, эпоксидные/фенольные столешницы.
- Среда: чистая зона по ISO 14644, шум, энергопотребление, доступ для сервисов и валидации.
И да, формулируйте в ТЗ не «аналог», а измеримые критерии: скорость на рабочем проеме, стабильность, уровень шума, требования к коррозионной стойкости, документы соответствия. Так «вытяжной шкаф для лаборатории» будет выбран по сути, а не по фотографиям.
Технические характеристики и конструктивные варианты
Когда створка поднимается на 400–500 мм, шкаф должен удерживать облако дыма внутри без завихрений у оператора. Типичное целевое значение скорости на проеме — 0,4–0,6 м/с, но реальная настройка зависит от химий и высоты проема. В реальности большую роль играет геометрия дефлекторов и распределение потоков, поэтому важны не только цифры паспорта, но и испытания на месте.
Конструктив бывает разный: постоянный расход (CAV) проще и дешевле, переменный (VAV) экономит энергию и стабилизирует поток при движении створки. Створки — вертикальные, горизонтально-раздвижные или комбинированные; стекло — закаленное/триплекс, противоосколочное. Вытяжной модуль — с удаленным вентилятором на крыше/шахте или со встроенным центробежным; второй вариант удобен при реновации, но повышает шум и тепловыделение в помещении.
Эргономика и безопасность: светодиодное освещение 500–800 лк, розетки с IP-защитой, вводы под воду/газ/вакуум, поддон под пролив, бортик по периметру столешницы, смотровые окна по бокам. Система мониторинга должна иметь визуальную и звуковую сигнализацию отклонений потока, журнал событий и, по возможности, выход Modbus/BACnet для диспетчеризации. Если нужны точные взвешивания, выбирайте низко‑турбулентную конструкцию или специальный шкаф для весов с демпфированием вибраций.
- Аэродинамика: многоуровневые дефлекторы, нижний/верхний забор, антивихревые кромки.
- Автоматика: датчик скорости потока/давления, приводы створки, ночной режим, экономайзер.
- Инженерия: патрубок Dу 200–315 мм (по расчету), обратный клапан, глушители, искрозащита для растворителей.
- Специальные версии: для перхлорной кислоты (с промывкой канала), для HF (стекло и покрытие подбирают с учетом фтористов), безканальные с сорбционными фильтрами — только под узкий реестр реагентов.
Не забывайте о шуме (цель — до 55–60 дБА на рабочем месте), энергопотреблении и сервисном доступе к вентилятору и клапанам. Маленькая деталь — ограничитель высоты открытия створки. Он экономит тысячи кубов воздуха в год и повышает удержание примесей.
Требования, стандарты и нормативы (ГОСТ, EN, OSHA)
Аудиторы заходят, просят паспорта, протоколы испытаний и калибровок — и смотрят на фактическую работу шкафа, а не на логотип. Поэтому закладывайте требования к соответствию заранее и просите подтверждающие документы вместе с коммерческим предложением.
Европейский бенчмарк — EN 14175 (производительность и безопасность шкафов), испытания по ASHRAE 110 (дымовые тесты, индикаторное удержание). Для охраны труда ориентируются на OSHA 1910.1450 (лабораторная химическая гигиена), для электробезопасности — EN 61010‑1/IEC 61010. В чистых зонах учитывают ISO 14644 (частичность и потоки). В российской практике дополнительно требуют соответствие действующим ГОСТ Р и сводам правил по вентиляции и безопасности, что в закупочной переписке часто звучит как «вытяжной шкаф ГОСТ». Для взрывоопасных сред — исполнение Ex (ATEX/ТР ТС по оборудованию во взрывоопасных зонах) и антистатические меры.
- Документы при поставке: паспорт изделия, руководство, протоколы заводских испытаний, декларации/сертификаты соответствия, материалы о химстойкости.
- Пусконаладка и валидация: DQ/IQ/OQ для фармы, замеры скорости по сетке, дымовые тесты, настройка тревог, обучающие записи.
- Периодическая проверка: не реже 1 раза в год — поверка приборов, повторный ASHRAE/EN‑тест по регламенту компании.
Важно: формулируйте в ТЗ конкретные методы проверки (например, «дымовой тест по ASHRAE 110, категория удержания не ниже … при высоте проема …»). Тогда обсуждение уходит из плоскости «нравится/не нравится» в измеримые параметры.
Сравнение материалов: стойкость, коррозия, покрытия
Через полгода работы с HCl оцинкованный крепеж покрывается «цветами ржавчины» — значит, материалы не те. Для минеральных кислот берут полипропилен или нержавеющую сталь 316L, для органики — сталь с порошковым покрытием плюс эпоксидная/фенольная столешница. Важный момент: плавиковая кислота «ест» стекло, поэтому для HF подбирают особое остекление и облицовки, исключают силикатные материалы.
| Материал | Химстойкость/коррозия | Механика/температура | Где уместен | Минусы |
|---|---|---|---|---|
| Сталь с порошковым покрытием | Хорошая к органике, средняя к кислотам | Жесткая, до ~80–100°C | Общелаб. работы, растворители | Слабое место — сколы покрытия, риск коррозии |
| Нерж. сталь AISI 304 | Средняя к сильным кислотам, хорошая к органике | Прочная, до ~200°C | Фармподготовка, чистые зоны | Хлориды и HCl снижают ресурс |
| Нерж. сталь AISI 316/316L | Устойчива к большинству кислот/хлоридов | Прочная, санитарная обработка | Агрессивные среды, GMP | Дороже 304, вес выше |
| Полипропилен (PP) | Отличная к кислотам/щелочам, не ржавеет | Мягче, t до ~70–90°C | Кислотные процессы, HF | Ниже жесткость, требования к опорам/горючесть |
| Эпоксидная столешница | Химстойкая к большинству реагентов | Термостойкая, ударопрочная | Общелаб. и фарм | Чувствительность к абразиву на кромках |
| Фенольный композит (HPL/phenolic) | Стойкий к растворителям/кислотам | Легче эпоксидной, стабильная | Подготовка проб, весы | Не любит длительный перегрев |
| Керамогранит/керамика | Очень стойкая к химии и царапинам | Твердая, жаростойкая | Горячие операции | Хрупкость при ударе по кромке |
Проверяйте не только «из чего сделано», но и как: толщина покрытия (обычно 60–100 мкм порошка), запаянные кромки, сорт нержавейки с сертификатами, химстойкость уплотнений и герметиков. Для долговечности важны скрытые вещи: оцинкованные vs нержавеющие крепежи, антикоррозионные вкладыши под фланцы, правильные прокладки в воздуховодах.
Цена, гарантия и коммерческие условия покупки
Два предложения в тендере выглядят «одинаково», а разница в цене — 40%. Почему так? Потому что внутри — разные материалы, автоматика, вентиляторы, даже стекло и шумоглушители. Цена складывается из деталей, которые в короткой спецификации не видны.
Цена вытяжного шкафа лабораторного зависит от ширины, материалов, типа потока (CAV/VAV), комплектации (вода/газ/вакуум), вентилятора и воздуховодов, требований валидации и исполнения для чистых зон. Для ориентира: базовые стальные модели 1200–1500 мм с СAV и эпоксидной столешницей часто стартуют от ~150–250 тыс. ₽. Версии из PP или 316L для агрессивной химии — ~300–600 тыс. ₽. С VAV, автоматикой, Ex‑комплектующими и документацией IQ/OQ бюджет может достигать 700 тыс.–1,5 млн ₽ и выше — зависит от проекта и воздуховодов.
Гарантия — не просто срок «12 месяцев». Смотрите покрытие: корпус и антикор — 24–36 месяцев, вентилятор и электроника — 12–24, датчики — по паспорту производителя. Что обычно не покрывается: стекло при механическом повреждении, расходники (фильтры в безканальных), ошибки монтажа и эксплуатации. Важный момент: чтобы «купить вытяжной шкаф с гарантией» и реально ей воспользоваться, требуйте ввод в эксплуатацию с актом и замерами — иначе спорить по удержанию будет сложно.
Коммерческие условия, которые облегчают жизнь фармлаборатории: сроки производства 4–8 недель, шеф‑монтаж и пусконаладка, обучение персонала, пакет DQ/IQ/OQ, год сервисной поддержки, выезд на ежегодную сертификацию. Уточняйте, входит ли проект воздуховодов, глушители, обратные клапаны и огнезадерживающие устройства — иногда они «выпадают» из КП и превращаются в непредвиденные расходы.
И еще про экономику владения: шкаф с VAV дороже на старте, но экономит тысячи кубометров в час при частично закрытой створке. За год‑два это покрывает разницу, особенно в зданиях с дорогим кондиционированием притока.
Ошибки при выборе и рекомендации по эксплуатации
Через месяц после запуска шкаф «орет» тревогой по потоку — а виноват не шкаф, а новый приточный клапан, который сбивает баланс. Такая история встречается чаще, чем кажется. Поэтому начните с увязки шкафа и вентиляции помещения.
Типовые ошибки: выбирать рециркуляционный шкаф «на все случаи» — а потом ловить прорывы по растворителям; ставить стальной шкаф под кислоты с хлоридами — через год коррозия; размещать проем напротив двери — сквозняк рушит удержание; подключать несколько шкафов к одному вентилятору без расчета — скорость «гуляет». Для перхлорной кислоты нужен отдельный канал со станцией промывки, для HF — исключение стекла и чувствительных силикатов. Часто это видно сразу по ТЗ: нет перечня химий и режимов — будут проблемы.
- Согласуйте перечень реагентов и операций; отметьте «красные зоны» (HF, перхлорная, ЛВЖ, порошки).
- Проведите аэродинамический расчет: расход, диаметр и трассу воздуховодов, баланс с общеобменной вентиляцией.
- Закажите пусконаладку с замерами по сетке, дымовой тест, настройку тревог и обучение персонала.
- Включите в SOP: держать створку как можно ниже, не загромождать задние дефлекторы, хранить химии вне шкафа.
- Ежеквартально проверяйте скорость на проеме, ежегодно проходите сертификацию (EN/ASHRAE), ведите журнал.
Эксплуатационные мелочи, которые дают большой эффект: 5–10 см отступ от задней стенки для струй, бортик и поддон под пролив, силиконовые коврики на столешнице под стекло и керамику, метка «рабочей» высоты створки. Если требуется высокоточная навеска — используйте низко‑турбулентный режим и антивибрационную подставку.
И последнее: планируйте сервис. Доступ к фильтрам и вентилятору, калибровка датчиков, наличие расходников на складе. Так «вытяжной шкаф для лаборатории» работает годами без сюрпризов — и это лучшая гарантия, помимо той, что на бумаге.
