Вытяжной шкаф для фармлаборатории: выбор и доставка по РФ
Смена идет, аналитик ставит серию проб, в шкафе кипит реакция, а в журнале — график отбора по минутам. В такой рутине вытяжной шкаф — не просто короб с вентилятором, а гарантия, что день закончится без запаха растворителя и лишнего риска для персонала.
Если по‑простому: выбираем не «модель», а контролируем поток воздуха, химию, эргономику и логистику. Тогда и работать безопасно, и монтаж не сорвет сроки запуска.

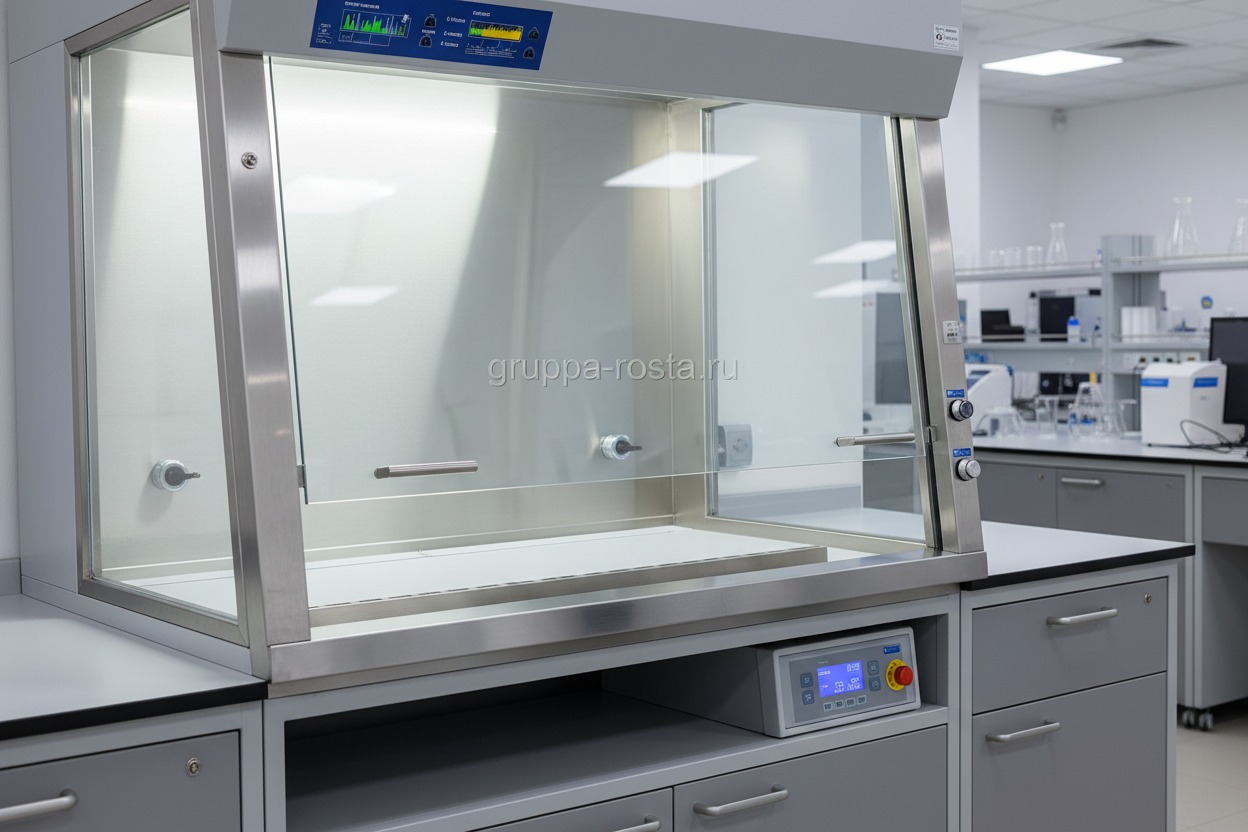

Как выбрать вытяжной шкаф для фармлаборатории
Первое, что уточняем, — процессы. Кислоты, щелочи, органика, порошки действующих веществ, температурные режимы, необходимость HEPA. От этого зависит тип шкафа (прямоточный или рециркуляционный), материалы, фильтрация и даже диаметр воздуховода.
Воздушный режим. Для фармы ориентир по скорости приточного фронта 0,5 м/с при рабочем проеме 400–500 мм. Расход рассчитывают просто: Q = v × A × 3600, где A — площадь проема, v — целевая скорость. Пример: шкаф 1200 мм, проем 0,5 м, ширина 1,2 м → A ≈ 0,6 м² → Q ≈ 0,5 × 0,6 × 3600 ≈ 1080 м³/ч. Заложите запас 10–20% под потери в воздуховоде и фильтрах. В реальности это экономит нервы при пуско‑наладке.
Типы: прямоточный (классика для растворителей и кислот), рециркуляционный с угольными/специализированными картриджами (когда нельзя тянуть воздух на крышу), комбинированный с HEPA H14 для тонких порошков. Для действующих веществ рассмотрите фронтальный предфильтр F7 + HEPA H14 и монитор течи фильтра.
Габариты и эргономика под задачу: 900/1200/1500/1800/2000 мм по ширине, глубина чаще 700–900 мм, высота с надстройкой 2200–2600 мм. Электрику, воду, газ выводим на фронтальную панель с изолированными вводами; освещенность в зоне работы — от 500 лк, лучше 700 лк LED без мерцания. И да, когда собираетесь «вытяжной шкаф для фармлаборатории купить», проверьте, где встанет воздуховод и вентилятор — это часто видно сразу по плану помещения.
- Чек‑лист выбора:
- Процессы (реагенты, пыль, температура) и требуемая скорость на проеме.
- Тип шкафа: прямоточный / рециркуляционный / с HEPA.
- Материалы камеры и столешницы (эпоксидка, керамика, PP, нержавеющая сталь).
- Опции: VAV, датчик потока, автодовод створки, мойка/слив, встроенные тумбы.
- Совместимость с существующей вентиляцией (диаметр 160–250 мм, напор).
- Документы и испытания под ввод в эксплуатацию.
Требования, стандарты и сертификация вытяжных шкафов
На приемке от фарм‑клиента обычно звучит короткое: «Покажите протоколы». И это правильно. Вытяжной шкаф — часть системы безопасности, а не просто мебель.
Нормативная база. В РФ ориентируются на ГОСТ и гармонизированные стандарты: ГОСТ Р (шкафы вытяжные лабораторные — общие требования), ГОСТ Р ЕН 14175 (ключевые разделы по аэродинамике и испытаниям), методика ASHRAE 110 для теста удержания, а также общие требования ТР ТС 010/2011 «О безопасности машин и оборудования». Если шкаф с электрикой, применимы ТР ТС 004/2011 (низковольтка) и ТР ТС 020/2011 (ЭМС). Для фармы действуют внутренние GxP и GMP‑процедуры: просите DQ/IQ/OQ‑пакеты, это экономит недели на валидации.
Что показать аудитору (вытяжной шкаф фарма ГОСТ требования):
- Паспорт изделия, руководство по эксплуатации, схема вентиляции.
- Декларации соответствия ЕАЭС по ТР ТС 010/2011, 004/2011, 020/2011 — при наличии электрики.
- Протоколы заводских испытаний: скорость на 9‑точечной сетке, дымовой тест, при необходимости — ASHRAE 110/EN 14175‑3.
- Материалы контакта: отчеты по химстойкости (H2SO4, HNO3, NaOH, ацетон, толуол и т. п.).
- Карта рисков и регламент ТО (замена фильтров, проверка привода створки, калибровка датчика потока).
| Параметр | Ориентир для фарм‑лабораторий |
|---|---|
| Скорость на проеме | 0,45–0,6 м/с при высоте проема 400–500 мм |
| Колебания потока | не более ±10% при стабильной вытяжке |
| Освещенность зоны | ≥500 лк (лучше 700 лк), CRI ≥80 |
| Уровень шума | ≤65 дБА на рабочем месте |
| Электробезопасность | ГОСТ IEC 61010‑1, IP защиты розеток не ниже IP44 |
Важный момент: указывайте в договоре методику приемочных испытаний и допуски. Тогда «не поймал дым» или «0,38 м/с на левой кромке» не превратятся в бесконечную переписку.
Сравнение материалов, покрытия и износостойкости
Химия решает. Если работаете с концентрированной HNO3, не спасет обычная порошковая краска. Для органики — эпоксидная столешница, для сильных кислот — полипропиленовая камера или керамика, для коррозионной атмосферы — нержавейка AISI 316. Химстойкий вытяжной шкаф нержавейка оправдан там, где частая мойка, аэрозоли солей и длительное увлажнение.
| Материал/узел | Химстойкость | Темп‑режим | Где применяют | Минусы | Ориентир по цене |
|---|---|---|---|---|---|
| Эпоксидная столешница 25–32 мм | Кислоты/щелочи/органика — хорошо | до 200°C кратковременно | QC, аналитика, общая химия | не любит точечные удары | $$ |
| Керамика монолит | Отлично, в т.ч. HNO3, HClO4 | до 600°C | кислоты, горячие процессы | тяжелая, дороже | $$$ |
| Полипропилен (PP) камера | Отлично к кислотам/щелочам | до ~90°C | мокрые процессы, травление | боится органики и УФ | $$$ |
| Нерж. AISI 304/316 | Хорошо/отлично, 316 — для хлоридов | до 400°C | влага, солевые аэрозоли | цена, блики, следы | $$$–$$$$ |
| Компакт‑ламинат (HPL) | Устойчива к органике/слабым кислотам | до 160°C | микробиология, ВЭЖХ | не любит концентр. кислоты | $$ |
| Сталь с порошковым покрытием | Средне, зависит от краски | до 120°C | корпуса, внешние панели | сколы → коррозия | $ |
Покрытия. Порошок полиэфир‑эпоксид 60–90 мкм с грунтом держит бытовую химию и органику, но при капле 20% HCl под пленкой через сутки будет матовое пятно — нужна защита. Эпоксидная краска с фосфатированием — крепче к растворителям. Внутренние вкладыши из PP решают кислотные задачи дешевле полной PP‑конструкции.
Фурнитура тоже важна: петли/крепеж — нерж. A2/A4, прокладки — EPDM или PTFE, смотровое стекло — триплекс 6+6 мм или закалка 8 мм. Часто это видно сразу по ресурсу створки: если через месяц скрипит и «клюет» вниз, экономия была лишней.
Эргономика, безопасность и модульность рабочих мест
Лаборант проводит у створки по 3–6 часов. Если высота кромки слишком высока, к вечеру плечи «горят», а манипуляции становятся грубее. Комфорт — это не роскошь, а точность пипетирования и меньше ошибок.
Эргономика: высота столешницы 900±20 мм, глубина полезной зоны 500–650 мм, наклонная фронтальная кромка и широкая ручка створки. Освещение без бликов, индекс CRI ≥80, температурный режим 4000–5000 K. Розетки выведены в боковых нишах с крышками IP44, газ/вода — с цветовой маркировкой и аварийным отсечением. Если по‑простому — всё, к чему часто тянется рука, должно быть в пределах 30–40 см.
Безопасность: монитор потока с визуальной/звуковой сигнализацией (<0,4 м/с — тревога), концевик на створке, фиксатор высоты, противоискровые вентрешетки при органике. Для перхлоратов — промываемый канал и отдельный воздуховод без общих ответвлений. Вариант с VAV сокращает расход воздуха до 30–50% при закрытой створке — тихо и экономно.
Модульность: подтопочные тумбы (вентил. для кислот/щелочей, для ЛВЖ с искробезопасными розетками), рейлинги и полки для хроматографии, мойка/слив с поддоном, выкатные лотки. За счет модулей одна линия превращается из «аналитики растворителей» в «какую‑нибудь мокрую химию» за полдня — без перестройки вентиляции.
- Рекомендуем: автодовод створки, мягкий старт вентилятора, ограничитель открытия 500 мм для стабильной скорости.
- Для порошков API: передний предфильтр F7, боковые завесы, подрез створки и ровная кромка для стабильного профиля скорости.
Цена, логистика, монтаж, сроки изготовления и кейсы
Бюджет зависит от ширины, материалов и автоматики. Базовые модели дешевле, но реальная стоимость владения падает у систем с VAV и нормальным монитором — меньше воздуха «выбрасывается на улицу» и меньше простоев из‑за тревог. Важный момент: заложите обвязку по вентиляции и монтаж в смету сразу, иначе «вытяжной шкаф цена доставка по РФ» превратится в сюрприз.
| Конфигурация | Ориентир цены (₽) |
|---|---|
| Шкаф 1200 мм, сталь + эпоксидная столешница | 210 000 – 280 000 |
| Шкаф 1500 мм, сталь + эпоксидная столешница | 240 000 – 330 000 |
| Шкаф 1800 мм, сталь + эпоксидная столешница | 290 000 – 380 000 |
| Внутренние панели/камера из нерж. AISI 304 | +25% – 35% к базе |
| Нержавейка AISI 316 (камера/столешница) | +40% – 55% |
| Полипропиленовый корпус/камера | +30% – 45% |
| HEPA H14 модуль (рецирк./комбо) | +90 000 – 140 000 |
| VAV и монитор потока | +120 000 – 220 000 |
| Подтопочная тумба химстойкая | +35 000 – 60 000 |
Сроки. Складские позиции: 3–7 дней. Стандарт под заказ: 10–20 рабочих дней. Нержавейка/PP и нестандарт: 25–40 дней. Партия 5–10 шт. — 4–6 недель. Монтаж одного шкафа на объекте — 3–6 часов, подключение воздуховода Ø160–250 мм, пуск и замер скорости — ещё 1–2 часа.
Логистика по РФ. Упаковка — деревянный короб, пенозащита, датчики удара/опрокидывания. Габариты (пример 1500 мм): 1750×1000×2450 мм, вес 280–360 кг. Погрузка кран‑балкой или рохлей, на объекте — проем 900 мм или разупаковка у входа. Доставка ТК 3–5% от стоимости, по срокам: Москва/МО 1–3 дня, Санкт‑Петербург 2–4 дня, Казань/Самара 3–6 дней, Екатеринбург/Новосибирск 5–9 дней, Хабаровск/Владивосток 9–14 дней. Страховка — обязательно.
Кейсы.
- QC‑лаборатория, Подмосковье: 3 шкафа 1500 мм с VAV. Расход воздуха снизили на 32% при закрытых створках, шум с 68 до 58 дБА. Приемка по EN 14175 — с первого раза.
- Фарм‑контрактник, Казань: кислоты + органика, взяли керамическую столешницу и нерж. камеру 316. Через год — ни пятен, ни коррозии, замена только предфильтров. Перенастройка под новую линию заняла 4 часа.
- НИИ, Санкт‑Петербург: рециркуляционный шкаф с HEPA H14 для тонких порошков. Утечки по ASHRAE 110 в норме, операторская зона — 0,02 ppm по трассеру, что ниже внутреннего лимита.
И да, когда оформляете «вытяжной шкаф для фармлаборатории купить» с доставкой в регионы, заранее проверьте подъем на этаж и место под вентканал. Это сбережет и сроки, и бюджет.
