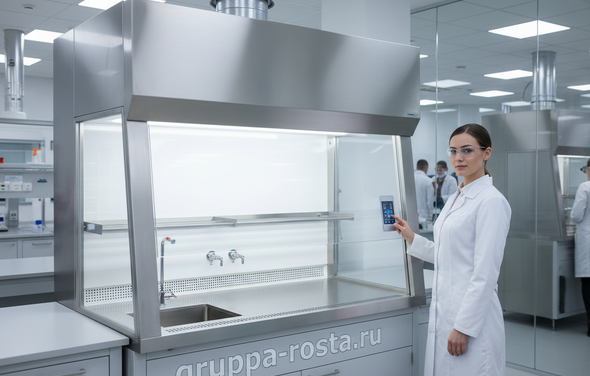

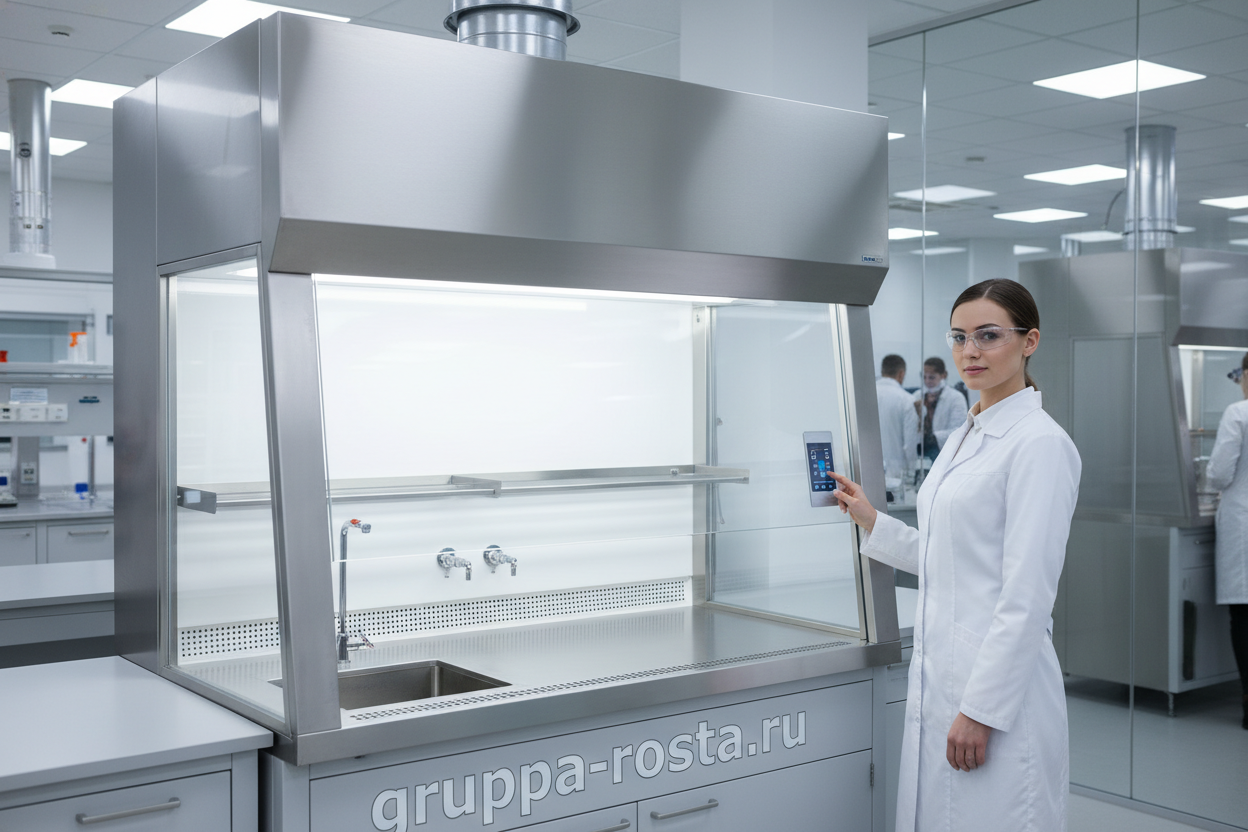

Вытяжной шкаф для фармлаборатории По ГОСТ

Требования по ГОСТ к вытяжным шкафам

Инженер открывает заслонку на 400 мм, включает подсветку и смотрит на индикатор потока: стрелка держится на «зелёной» зоне. Это базовый тест на месте — так сразу видно, вытяжной шкаф по ГОСТ работает по паспорту или «декорация».

Нормативная база в России для шкафов складывается из нескольких документов. Для мебели — ГОСТ 31896-2012, для местных отсосов — ГОСТ 12.4.021-75, для электробезопасности лабораторного оборудования — ГОСТ IEC 61010-1, для вентиляции здания — СП 60.13330, плюс санитарные требования к воздуху помещений. На практике производители ориентируются также на ГОСТ Р EN 14175 (части 2–3) по испытанию удержания (tracer gas), стабильности потока и эргономике. В реальности ключевой маркер соответствия — протоколы испытаний с цифрами, а не общие фразы «делаем по стандартам». И ещё один важный момент: комплект документов должен закрывать именно конфигурацию, которую вы ставите у себя, а не «похожую модель».

• Скорость входящего потока у проёма: как правило, 0,5 м/с ± 0,1 м/с (рабочее окно 300–500 мм по высоте). Равномерность по ширине — отклонение не более 20%.
• Испытание удержания по ГОСТ Р EN 14175-3: утечки не выше протокольных пределов (по индикаторному газу), устойчивость к турбулентности при проходе оператора.
• Освещённость рабочей зоны не ниже 500 лк, уровень шума — до 60–65 дБА. Стекло створки — закалённое/триплекс с улавливателями осколков.
• Индикация/сигнализация потока, ограничение высоты подъёма створки, блокировки сервисов при аварии потока. Поддон/лоток локализации проливов не менее 8–15 л.
• Материалы, стойкие к заявленным реагентам; для ЛВЖ — вариант со взрывозащитой и искробезопасной вентиляцией. Доступность сервисов (вода, газ, вакуум) и степень защиты розеток не ниже IP44.

Формулировка «требования ГОСТ к вытяжным шкафам» в договоре — это не про красивую фразу, а про проверяемые пункты: паспорт, декларация соответствия, протоколы испытаний, инструкция по монтажу и пуско-наладке.

Как выбрать вытяжной шкаф для фармлаборатории

Технолог объясняет: «Здесь у нас кислоты, тут — растворители, а по вечерам анализ — пары ацетонитрила». В фарме задачи редко «чистые»: сегодня синтез, завтра подготовка проб, послезавтра — мойка стекла. Потому выбор — это не размер «на глаз», а связка процесса, химии и режима работы.

1. Опишите процессы и вещества: кислоты (HCl, H2SO4), щёлочи, ЛВЖ, соли тяжёлых металлов, цитостатики, пыли. Если по-простому — от этого зависит тип шкафа (канальный/рециркуляционный), материалы, взрывозащита.
2. Определите требуемую ширину: 1200/1500/1800/2000 мм. Оцените габариты оборудования, зону манипуляций, «мертвые» зоны для воздуха.
3. Режимы вентиляции здания: CAV или VAV. Для переменных нагрузок (фармчасто так) VAV снизит энергозатраты и повысит стабильность удержания.
4. Материалы внутри: PP или керамика под агрессивные кислоты, нержавеющая сталь под растворители, эпоксидная/компакт-ламинат для универсальности.
5. Сервисы: вода/вакуум/газ, частота использования, требования GMP к уборке и доступу к поверхностям. Для чистых зон — минимизация пылесборников, гладкие сопряжения.
6. Безопасность: монитор потока, автосброс створки, блокировки, датчики ЛВЖ (по задаче), протоколы по EN 14175 и инструкции по валидации.

И да, когда нужен вытяжной шкаф для фармлаборатории купить «побыстрее», легко ошибиться с конфигурацией. Возьмите час на ТЗ — сэкономите месяцы на переделках.

Технические характеристики и конструкция модулей

Оператор поднимает створку на рабочие 450 мм, свет на 100% — и столешница в фокусе. Дальше важны не слова, а цифры и узлы.

Типовые размеры по ширине: 900, 1200, 1500, 1800 и 2000 мм. Высота рабочей кромки столешницы чаще 900 ± 20 мм, пик подъёма створки 500–600 мм; несущая способность столешницы — от 200 до 300 кг распределённой нагрузки. Освещение — LED, 800–1200 лк; розетки внутри — IP44–IP54, с автоматами. По воздуху: требуемый расход при 0,5 м/с зависит от площади открытого проёма; расчётная внешняя статика на вентилятор — 300–700 Па с учётом сети, шум — 52–60 дБА на рабочем месте. В реальности границы диктуют ваша сеть воздуховодов и тип решёток/зонтов на кровле.

• Аэродинамика: нижняя аэрокромка, жалюзийные экраны, многозонные панели распределения (baffles) для выравнивания скорости.
• Тип потока: постоянный (CAV) или переменный (VAV) с датчиком положения створки; индикация и аварийная сигнализация потери тяги.
• Сервисы: краны вода/вакуум/газ, раковина/поддон, ввод коммуникаций через сервисные панели.
• Тумбы: универсальные, для кислот/щёлочей с поддоном, для ЛВЖ с вентиляцией, выкатные модули или цокольные.
• Опции: моечный (washdown) узел под перхлороводородную химию, взрывозащищённое исполнение, экран для УФ, счётчик часов фильтров (в рециркуляционных).

Если по-простому про воздух: при рабочем окне 500 мм расход оценивается так — ширина × 0,5 м/с. Для 1200 мм это ~1080 м³/ч; 1500 мм — ~1350 м³/ч; 1800 мм — ~1620 м³/ч. Эти цифры стартовые; итог задаст трасса, фильтры и кровельный зонт.

Материалы, стойкость к химии и сравнение

Капля концентрированной H2SO4 на кромке — оператор замечает через пару секунд, вытирает. На хорошей столешнице следа нет, на «офисном ЛДСП» был бы ожог и вздутие. Часто это видно сразу по фактуре и весу модуля.

Выбор «начинки» — это компромисс между химстойкостью, термостойкостью и бюджетом. Компакт-ламинат (HPL chem resistant, EN 438) устойчив к большинству реагентов при комнатной температуре и удобен в уборке. Эпоксидная столешница держит кислоты, щёлочи и температуру до 180–200 °C, но тяжелее. Керамика (фарфор) — топ по химстойкости и жаростойкости, зато дороже и требовательна к опорам. Полипропилен (PP) — лидер для сильных кислот и мокрых процессов, но мягкий и не любит высоких температур; для ЛВЖ — спорный. Нержавеющая сталь AISI 316 лучше держит хлориды и растворители, чем 304, однако к сильным кислотам требования осторожные.

• Внутренняя облицовка: PP, HPL chem, керамика, нержавеющая сталь; швы — сварка/термоспайка (для PP) или герметики, устойчивые к химии.
• Столешница: эпоксидная, керамическая, HPL chem, нержавеющая — подбирается под температуры и реагенты.
• Створка: закалённое стекло или триплекс; направляющие с противовесом, фиксаторы промежуточных положений.
• Воздуховоды: PP/PVDF под кислоты, ПВХ — для универсальных задач, нержавеющая — под растворители/взрывозащиту.

Для фокусной формулировки «лабораторный вытяжной шкаф материалы» пригоден короткий чек-лист. Кислоты неокисляющие — PP или HPL; окислители/пергалогены — PP/PVDF с washdown; растворители — столешница из нержавеющей стали или эпоксидная, внутренняя облицовка — HPL/nerez, вентилятор — искробезопасный; высокая температура — керамика/эпоксид. Важный момент: смешанные процессы лучше «развести» по шкафам или хотя бы по сценариям, иначе материал выбирается по самому «жёсткому» реагенту и удорожает всё изделие.

Если сомневаетесь — запросите у поставщика карту химстойкости и образцы. Пять минут с реактивами дадут больше, чем десять страниц рекламных обещаний.

Монтаж, вентиляция и требования к проекту

Бригада привезла шкаф 1800 мм, а дверной проём — 800. Пришлось снимать створку и боковые панели, терять день. Таких мелочей на проекте десятки.

Проект начинается с трассы воздуховодов: диаметр 250–400 мм, скорость в канале 7–10 м/с, на выходе из шахты — не менее 10–12 м/с для разбавления. Вентилятор подбирается по суммарной потере давления сети (300–700 Па) и требуемому расходу; для кислот — из PP/PVDF, для ЛВЖ — взрывозащита. Размещение: отступы от потолка для вывода канала, доступ к сервисным панелям, зазоры к стенам для уборки (GMP это оценит). Электрика — отдельная линия с автоматами, УЗО по задаче, заземление; вода/вакуум/газ — через запорную арматуру с доступом. В реальности больше всего времени уходит на стыковку с существующей вентиляцией здания и кровельными решениями — заложите это в график.

• Обмер и логистика: лифты, проёмы, пути перемещения, сборка на месте. Проверка несущих перекрытий под тяжёлые столешницы.
• Разделение потоков: отдельные вентлинии для шкафов под ЛВЖ/кислоты, обратные клапаны, искрогасители по необходимости.
• Шум и вибрация: подвесы/вставки, размещение вентилятора вне чистых зон, шумозащита до 60–65 дБА.
• Пусконаладка: анемометрия у проёма, smoke-тест на завесу, проверка аварийной сигнализации, обучение персонала.
• Документация: исполнительные схемы, паспорта, протоколы, регламент ТО, план замены фильтров (для рециркуляционных решений).

Итог простой: смета на вентиляцию часто больше цены шкафа. Но без стабильного потока даже идеальный модуль не выполнит свою работу.

Цена, закупка и типичные ошибки при выборе

Закупщик сравнивает три КП: «тут на 80 тысяч дешевле — берём?». Через полгода приходят счета за доработку вентиляции и новые фильтры. Экономия растворяется.

Ориентиры по бюджету: стандартный шкаф 1200 мм с HPL — от 180–250 тыс. ₽; 1500 мм — 220–320 тыс. ₽; 1800 мм — 280–400 тыс. ₽. Химстойкий PP внутри — +30–60%; взрывозащита — ещё +40–70%. Рециркуляционные (с фильтрами) — 250–600 тыс. ₽, но учтите обслуживание: угольные/комбинированные кассеты 40–120 тыс. ₽ в год на пост, в зависимости от нагрузки. Монтаж/пусконаладка — 10–15% от стоимости, проектирование и валидация — ещё 3–7%. Важно считать TCO на 3–5 лет, а не смотреть только на «цена вытяжного шкафа лаборатории» сегодня.

• Покупка «универсала» под любые химии — в итоге не закрывает ни одну задачу хорошо.
• Игнорирование вентиляции здания — шкаф не держит 0,5 м/с, растут риски и шум.
• Нет протоколов по EN 14175 — есть только буклет. Проверяйте цифры.
• Неверные материалы: HPL там, где нужны PP/PVDF, или наоборот — переплата без пользы.
• Слишком широкая модель «про запас» — лишний расход воздуха и денег каждый день.
• Отсутствие мониторинга потока и блокировок — человеческий фактор делает своё.
• Сервисы не выведены: вода/вакуум/газ добавляются «на коленке» после запуска.
• Несоблюдение требований GMP к уборке и доступам — проблемы на аудите.
• Не учтены ЛВЖ — нужна взрывозащита и искробезопасный вентилятор.

Чтобы вытяжной шкаф для фармлаборатории купить без сюрпризов, фиксируйте в ТЗ требования ГОСТ к вытяжным шкафам и прикладывайте нужные протоколы испытаний. Так вы сравниваете сопоставимые решения, а не яркость буклета.
