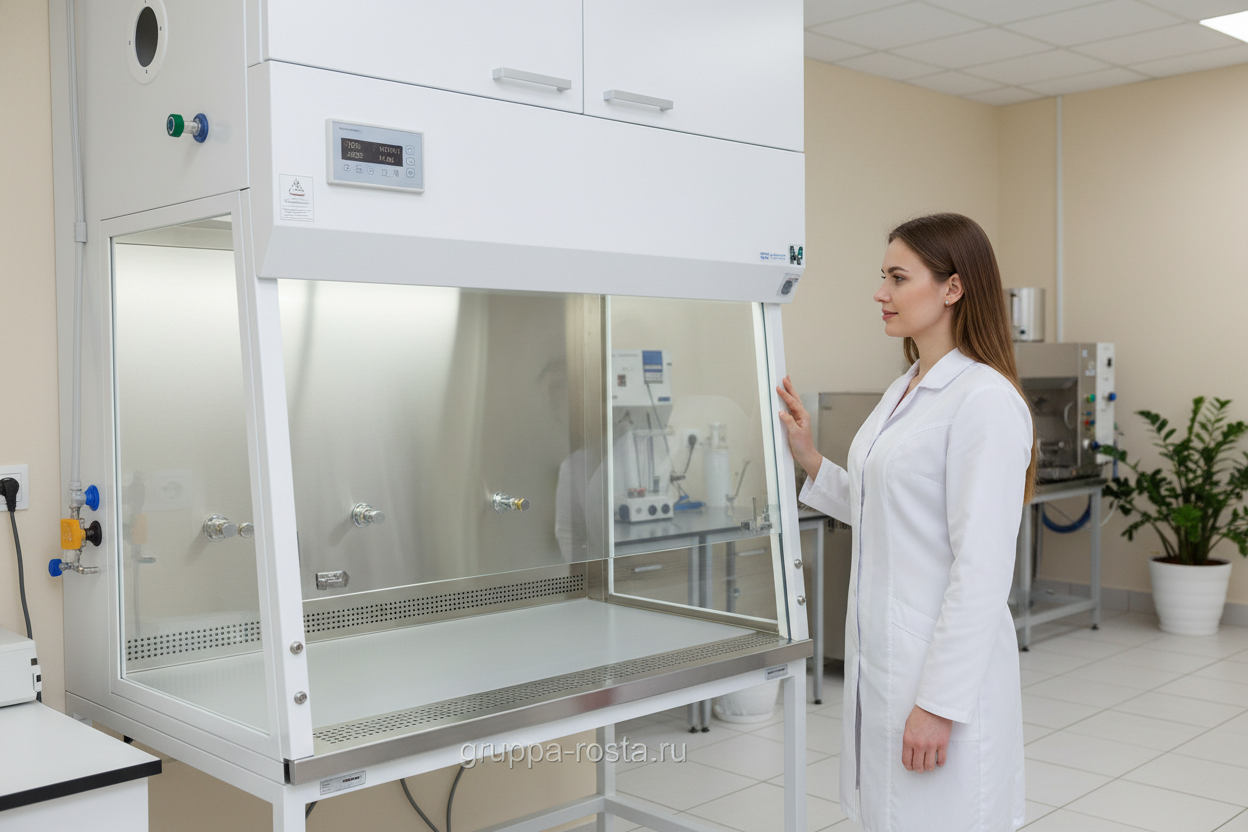

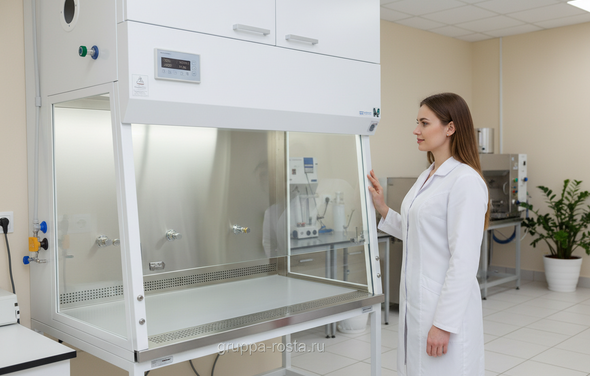

Как выбрать вытяжной шкаф для фарма‑лаборатории
Сценарий знакомый: технолог готовит серию растворителей для валидации метода, времени впритык, в помещении класс чистоты — требование GMP. Если шкаф тянет слабо или шумит как пылесос, процесс тормозится, а риск для персонала растет. Поэтому выбор — не про «красивую дверцу», а про безопасность, стабильность тяги и соответствие аудитам.
Отталкивайтесь от процесса. Какие реагенты и их объемы, есть ли летучие и токсичные, нужна ли работа с порошками (а значит — HEPA), есть ли риск воспламенения. Важный момент: зона, где стоит шкаф, часто относится к определенному классу ISO по частицам, поэтому конструкция, материалы и вытяжка должны быть «чистыми» — без пылящих поверхностей и с плавными стыками. Размер подбирайте под посуду и оснастку: 1200, 1500 или 1800 мм по фронту — самые ходовые, глубина 700–900 мм. Если по‑простому: чем активнее химия и строже чистота — тем выше требования к материалам, фильтрации и автоматики.
- Определите тип вытяжки: канальная (в общую вентиляцию) или рециркуляционная (с угольными/HEPA‑фильтрами). Для фарма чаще берут канальные — стабильнее и предсказуемее.
- Проверьте аэродинамику: средняя скорость на проеме 0,5 м/с, равномерность по полю ±20%, наличие байпаса, приоритет VAV‑управления для экономии воздуха.
- Выберите материалы: рабочая столешница — эпоксидная смола/керамика/нерж. сталь; внутренняя облицовка — полипропилен или HPL с химстойкой пропиткой.
- Инженерная оснастка: газ, вода, вакуум, розетки с IP54, мойка/слив, поддон‑лоток под проливы ≥3 л, освещенность не ниже 500–800 лк.
- Документы и тесты: протоколы по EN 14175 (или ГОСТ Р ЕН 14175), карты скоростей, шум, освещенность, инструкции GMP по уборке.
Если задача — быстро и без сюрпризов «вытяжной шкаф для фармлаборатории купить», разумно идти к тем, у кого серийная линейка и опыт GMP‑проектов: вытяжные шкафы от производителя проще кастомизировать под вентиляцию, класс чистоты и подвод коммуникаций. Часто это видно сразу по полноте паспорта и составу пуско‑наладки.
Технические характеристики и конструктивные варианты шкафов
Утро, первый запуск — вытяжка выходит на режим за секунды, автоматика показывает 0,52 м/с при 500 мм открытого проема, шум в норме. Так и должно быть. Ниже — базовые «вытяжной шкаф лабораторный характеристики», которые реально влияют на безопасность и аудит.
Аэродинамика: CAV или VAV, средняя лицевая скорость 0,3–0,7 м/с (оптимум 0,5 м/с), равномерность поля, стабильность при проходах персонала. Конструкция: вертикальный или комбинированный подъем стекла (с противовесами), боковые створки, панорамное ударопрочное стекло, аэрофольги на кромках, нижний и верхний забор. Возможны канальные версии (внешний вентилятор на крыше/в шахте) и рециркуляционные с угольными кассетами и HEPA H14 для пылей API. В реальности выбор упирается в химию и энергетику здания.
Рабочие поверхности: эпоксидная смола (универсально), керамика (жесткая химия, горячие колбы), нержавеющая сталь AISI 304/316 (ферменты, моющие, соблюдение гигиены), полипропилен PP‑H для кислот. Освещение 800–1000 лк, индекс цветопередачи Ra>80, розетки 220 В с IP54, сервисные краны газ/вода с цветовой маркировкой, поддон под проливы 3–10 л. Нагрузка на столешницу — до 200 кг, на решетку/штатив — 25–40 кг. Шум не выше 55 дБА на рабочем режиме.
| Параметр | Типичные значения | Опции/пояснения |
|---|---|---|
| Ширина фронта | 1200 / 1500 / 1800 мм | Индивидуальные 900–2400 мм по ТЗ |
| Высота рабочего проема | 300–500 мм | Маркеры безопасной высоты, стопоры |
| Скорость потока на проеме | 0,5 м/с | Диапазон 0,3–0,7 м/с по EN 14175 |
| Тип вытяжки | Канальная / Рециркуляционная | HEPA H14 и/или актив. уголь, набор сорбентов |
| Материал столешницы | Эпоксидная смола | Керамика, нерж. 304/316, PP‑H |
| Шум | ≤55 дБА | При номинальной скорости и открытии 500 мм |
| Освещенность | ≥800 лк | LED, запаянные светильники |
| Автоматика | Индикация/сигнализация потока | CAV/VAV, датчик присутствия, счетчик фильтра |
| Стойкость к химии | По списку реагентов | Подбор облицовки и уплотнений под ТХ |
Дополнительно для фарм: герметичные стыки, минимальные щели, съемные панели для уборки, гладкие внутренние углы R≥3 мм, опция «чистая» исполнение для ISO 7–8. Для работы с ЛВЖ — вентиляторы вне потока искрообразования и исполнение по взрывозащите согласно ТР ТС 012/2011 (по ТЗ).
Требования, стандарты и сертификаты: ГОСТ, EN, ISO
Аудиторы приходят без предупреждения — открывают паспорт, смотрят маркировку, просят протоколы по замерам скорости, шума и освещенности. В этот момент спасает не «как выглядит», а то, что у вас вытяжной шкаф фарма ГОСТ и весь пакет документов под фарм‑процессы.
Базовые документы: EN 14175 (части 2/3/6 — безопасность, эксплуатация, контроль) или национальная гармонизация ГОСТ Р ЕН 14175; ISO 14644 для помещений чистых зон (совместимость материалов и уборок); правила GMP ЕАЭС/Европы (гладкость, чистка, прослеживаемость); ТР ТС 010/2011 по безопасности машин и оборудования; при работе с ЛВЖ — ТР ТС 012/2011 (взрывозащита узлов). Производитель — с сертифицированной системой качества по ГОСТ Р ISO 9001 и, желательно, с аттестацией сервисных инженеров.
Что важно на приемке: карта скоростей по сетке проема, протоколы удержания (дым/трассер), шум на рабочем режиме, освещенность рабочей зоны, проверка герметичности фильтров HEPA (PAO/ДОФ‑тест для рециркуляционных), электрическая безопасность и IP светильников/розеток. Документация — руководство по уборкам (совместимые дезсредства), регламент ТО, журнал контроля. В реальности наличие этих бумаг экономит дни на переписку с QA.
Сравнение материалов: сталь, нержавейка, антистатический пластик
Пара капель 37% HCl попала на край столешницы — оператор вытер через пять минут, следов нет. С серной так не пройдет, а с хромовой — тем более. Материал решает и по химстойкости, и по гигиене, и по бюджету.
Порошковая сталь с химстойким покрытием — универсальный корпус, крепкий, доступный по цене. Нержавеющая сталь AISI 304/316 — оптимальна в зонах с частыми влажными уборками и жесткими моющими (CIP/уборки после верификаций), 316 лучше переносит хлориды. Антистатический пластик (PP‑H ESD) и полимерные облицовки востребованы под кислоты и там, где нужна рассеивающая статика поверхность (микродозирование порошков API). Если по‑простому: сталь — «рабочая лошадка», нержавейка — гигиена и моющие, PP‑H ESD — кислоты и порошки.
| Материал | Химстойкость | Чистые зоны | ESD | Механика | Ориентировочная цена |
|---|---|---|---|---|---|
| Порошковая сталь | Растворители, слабые кислоты/щелочи | ISO 8–9 | Нет | Высокая прочность | Низкая |
| Нерж. сталь 304 | Моющие, спирты, слабые кислоты | ISO 7–8 | Нет | Устойчива к ударам | Средняя+ |
| Нерж. сталь 316 | Кислоты/хлориды лучше, чем 304 | ISO 7–8 | Нет | Очень прочная | Выше средней |
| PP‑H / PP‑H ESD | Кислоты, щелочи, агрессивные пары | ISO 7–8 | Да (ESD‑версия) | Средняя, легкий | Средняя/выше |
| Керамика/эпоксидная смола (столешница) | Широкий спектр реагентов | ISO 7–8 | Нет | Тяжелые, жесткие | Средняя/выше |
Подбирая комбинацию, сверьте список реагентов и температур. Для кислотных паров — PP‑H внутри и керамика/эпоксид сверху; для моющих и влажных уборок — нерж. 316; для универсальных задач — стальной корпус + эпоксидная столешница. И не забывайте про уплотнения: фторопластовые и EPDM живут дольше в фарм‑среде.
Эргономика, безопасность и эксплуатация вытяжного шкафа
Оператор проводит у шкафа по 4–6 часов в день. Когда створка ходит плавно, подсветка не слепит, а розетки под рукой — к вечеру не болит спина и меньше ошибок в манипуляциях.
Эргономика: плавный подъем/опускание створки с противовесами и амортизаторами, метка безопасной высоты, широкий доступ к зоне (глубина 700–900 мм), «коленная» ниша для работы сидя (по ТЗ), шум ≤55 дБА, подсветка 800–1000 лк. Коммуникации — цветомаркированные краны, защищенные розетки, удобные порталы ввода шлангов, штативы и рейлинги. Часто это видно сразу: внутри нет острых кромок, а углы скруглены — убирать проще.
Безопасность: непрерывный монитор скорости потока с визуальной/звуковой сигнализацией, блокировки на чрезмерное открытие проема, аварийный стоп вентиляции/газоводы, искрозащитные решения при ЛВЖ, поддон под проливы ≥3–10 л, обратные клапаны на канале. Стекло закаленное/триплекс, стойкое к ударам. Электрика — с УЗО и IP‑защитой в мокрой зоне.
Эксплуатация: ежедневная проверка индикации потока и положения створки, ежеквартальные замеры карт скоростей, раз в 6–12 месяцев — замена угольных фильтров (по насыщению и спектру), раз в 12–24 месяца — тест HEPA (PAO) в рециркуляционных вариантах. Уборки — средствами, совместимыми с материалами шкафа; журнал ТО и протоколы — обязательны для GMP. Маленькая привычка — закрывать створку, когда не работаете, — экономит воздух и деньги.
Цена, поставка, монтаж и индивидуальное производство
Закупщик получает задачу: поставить два шкафа в чистую зону до конца квартала, бюджет ограничен, вентиляция — с перепадом давления. Решается это так: типовая модель под класс работ + пара опций под процесс, быстрый шоп‑драфт, и вперед на монтаж.
Что формирует цену вытяжного шкафа лабораторного: ширина (1500/1800 мм дороже), материал столешницы (керамика и нерж. 316 — топ по цене), тип вытяжки (VAV‑автоматика и рециркуляционные фильтры дороже), сервисные краны, электрика и спецопции (датчики, счетчики ресурса, взрывозащита). В среднем базовая конфигурация 1200–1500 мм — от 180 000 до 320 000 ₽; усиленные и «чистые» исполнения с VAV и нерж. 316 — 380 000–650 000 ₽; индивидуальные проекты — от 700 000 ₽. В реальности стоимость быстрых пуско‑наладок и документов окупает себя на приемке.
- Сроки: серийные позиции — 10–20 рабочих дней; спец‑исполнение — 25–45 дней. Доставка по РФ/ЕАЭС, упаковка в жесткий короб, страхование.
- Монтаж: 1 день на единицу, подключение к каналу/коммуникациям, пуск, замеры скоростей, выдача протоколов. При необходимости — выезд на предварительный замер.
- Гарантия и сервис: 24 месяца, регламент ТО, поставка расходников, обучение персонала. Есть выездные аудиты перед инспекциями.
Нужен точный расчет и шоп‑драфты под узел вентиляции? Отправьте список реагентов и план помещения — подберем конфигурацию и просчитаем воздушный баланс. Так проще и быстрее «вытяжной шкаф для фармлаборатории купить» без переделок, а вы получите решение от производителя с документами под GMP и EN/ГОСТ.
