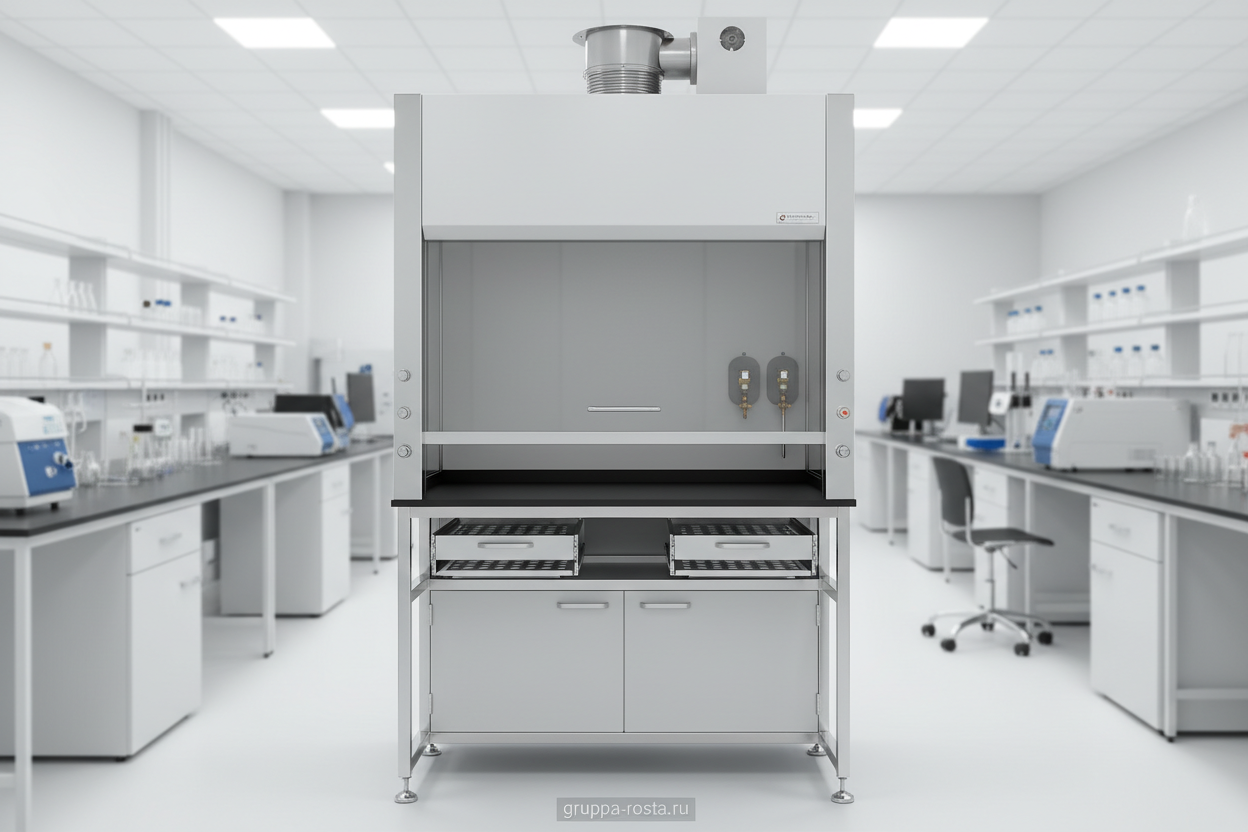

Как выбрать шкаф вытяжной химический: критерии и типы
Оператор подносит колбу к пламени, пар поднимается к створке, датчик шипит — вытяжка держит поток. Если по-простому: хороший шкаф забирает всё лишнее из зоны дыхания и не мешает работать.
Ключевые критерии выбора — производительность по воздуху, устойчивость к реагентам, тип створки и подключение к вентиляции. Для типового шкафа шириной 1200 мм ориентир по расходу — 700–1000 м³/ч при рабочем проёме 400–500 мм и скорости на проёме около 0,5 м/с (плюс-минус 20% — по практике многих ТЗ). Важный момент: не гнаться за «максимальными кубами» — важнее стабильное удержание паров и продуманная аэродинамика (перегородки, завихрения, приток). Учтите глубину полезной камеры 600–700 мм, допустимую нагрузку на столешницу 80–150 кг, освещённость 800–1000 лк, электророзетки с защитой не ниже IP44–IP54. И заранее решите набор сервисов: вода/газ/вакуум, выводы под вытяжной зонт, краны с выносными рукоятками, монитор потока, VAV или постоянный расход.
Тип подключения определяет энергетику и эксплуатацию. Канальные (ducted) — классика для непрерывных процессов и летучей органики; бесканальные (recirculating) с фильтрами — точечные работы, когда нет магистральной вентиляции или требуется мобильность.
По специализации различают: универсальные лабораторные; для кислот и щёлочей с полипропиленовым футерованием; для работы с перхлорной кислотой (мойка шахты, искробезопасная вытяжка); растворные/органические с искробезопасными компонентами; низкоэнергетичные модели с аэродинамическим фронтом и VAV. Если нужен «шкаф вытяжной химический» под аналитические пробы, берите универсальный с HPL/керамикой; для агрессивных сред — PP/PVDF и AISI 316; под горячие процессы — керамика и жаростойкая подсветка.
Требования и ГОСТы к химическим вытяжным шкафам
Инженер запускает замер: горячая проволока, анемометр, дым. Часто это видно сразу — струя ровная, поток не «срывает» бумажную ленту с края проёма.
Базовые требования закреплены в актуальных частях ГОСТ Р EN 14175 (1–7): безопасность конструкции, методы испытаний на удержание, вибро- и сквознякоустойчивость, эргономика створки. Российская практика ТЗ нередко добавляет контроль «скорости у лица» 0,5 м/с как эксплуатационный параметр, хотя сам EN 14175 делает акцент на инкапсуляции (испытания с трассировочным газом). Плюс нормы по воздуху рабочей зоны — ГОСТ 12.1.005-88, требования к вентиляции — СП 60.13330, электрика — ПУЭ и степени защиты по ГОСТ 14254 (IP). Если речь о пожароопасных средах, подключайте требования пожарной безопасности к системам вентиляции и искробезопасности.
Что фиксировать в ТЗ, чтобы закрыть «требования к химическим вытяжным шкафам ГОСТ» и избежать трактовок:
- Испытания по ГОСТ Р EN 14175-3 (трассировочный газ, визуализация дыма), протокол ввода в эксплуатацию.
- Ограничитель высоты рабочего проёма (обычно 400–500 мм), автостоп створки, ламинированное/закалённое стекло.
- Освещённость не ниже 500–800 лк на плоскости, уровень шума от вентиляции до 55 дБА на рабочем месте.
- Материалы, подтверждённые химстойкостью (каркас, внутренняя обшивка, столешница, герметики).
- Розетки с IP не ниже 44/54, выносные краны воды/газа, аварийное отключение.
Для наглядности — ориентиры по параметрам приемки:
| Параметр | Ориентир | Комментарий |
|---|---|---|
| Скорость на проёме | ≈0,5 м/с ±20% | Эксплуатационный контроль; приоритет — тест удержания EN 14175 |
| Расход воздуха (1200 мм) | 700–1000 м³/ч | Зависит от геометрии, створки, VAV |
| Освещённость | ≥500–800 лк | LED за защитным стеклом, без бликов |
| Шум | ≤55 дБА | При номинальном расходе |
| Электробезопасность | IP44–IP54 | ГОСТ 14254, ПУЭ |
Материалы, коррозионная стойкость и сравнение покрытий
Капля соляной кислоты попадает на край столешницы. Если через час там белёсое пятно — с материалом промахнулись.
Условно конструкцию делят на каркас, внутреннюю футеровку и рабочую поверхность. Для каркаса в большинстве случаев применяют сталь с порошково-полимерным покрытием (эпоксиполиэфир/эпоксид), которое держит бытовую химию и слабые кислоты, но уязвимо к HCl-парам при постоянной экспозиции. В агрессивных средах уходят в полипропилен (PP) или нержавеющую сталь AISI 316 (молибденовая добавка заметно улучшает стойкость к хлоридам по сравнению с AISI 304). Внутренняя облицовка из PP/PVDF не боится кислот и щёлочей, выдерживает промывку; для органики и повышенных температур — нержавеющая сталь или керамика. Столешница — отдельная история: HPL (фенол) хорош для аналитики и растворителей, керамика и фарфор — для горячих работ и минерализации, нержавейка — для органики, но не любит соляную кислоту.
Коротко о температуре и механике. Керамика держит до 600–1000 °C и термошок, HPL — обычно до 120–160 °C без постоянной нагрузки, полипропилен — около 80–100 °C (долговременно хуже). Нагрузка: качественная столешница выдерживает 120–150 кг равномерно, падение колбы — без сколов. В реальности это экономит не один бюджет на ремонте.
Сравнение популярных материалов и покрытий — «на одном листе»:
| Элемент | Материал | Стойкость к кислотам/щелочам | Органика/растворители | Термостойкость | Особенности |
|---|---|---|---|---|---|
| Каркас | Сталь + порошковая эмаль | Средняя (HCl — осторожно) | Высокая | До 80–100 °C | Оптимум цена/жёсткость |
| Каркас/обшивка | Полипропилен (PP) | Очень высокая | Средняя | До ~100 °C | Идеален под кислоты, легче по массе |
| Каркас/обшивка | AISI 304 | Средняя | Высокая | До 300 °C+ | Не любит HCl-пары |
| Каркас/обшивка | AISI 316 | Высокая (хлориды) | Высокая | До 300 °C+ | Дороже, но стойче |
| Столешница | HPL (фенол) | Средняя–высокая | Высокая | До 160 °C | Бюджет, легко ремонтировать |
| Столешница | Керамика/фарфор | Очень высокая | Высокая | 600–1000 °C | Тяжёлая, дорогая, не боится жара |
| Столешница | Нерж. сталь | Средняя–высокая (316) | Очень высокая | До 300 °C+ | Бесшовные ванны, просто мыть |
И ещё про мелочи, которые решают. Герметики и уплотнения должны быть химстойкими (например, FKM, PTFE), смотровое стекло — закалённое или триплекс. Края, где скапливаются реагенты, — с приподнятой кромкой, чтобы пролив не ушёл в щели. Эти детали и формируют ресурс, а не только «толщина металла» в паспорте.
Безопасность, эргономика и монтаж: правила проектирования
Лаборант поднимает створку ладонью, а не плечом, и стрелка монитора остаётся в зелёной зоне. Так и должно быть каждый день, а не только на пусконаладке.
Эргономика начинается со створки: вертикальная (с противовесом), горизонтальная (с подвижными фрамугами) или комбинированная. Рабочая высота проёма — 400–500 мм; выше — только для загрузки с блокировкой по вытяжному потоку. Ручки — хват за всю ширину, без «острых» углов, стекло — безопасное, с упорами и автостопом. Освещение — равномерное, за стеклом, без мерцаний; шум — не более 55 дБА, иначе устают и люди, и нервы. Если по-простому: оператор не должен думать о шкафе — только о процедуре.
Вентиляция и аэродинамика: делайте приток так, чтобы не срывать факел у проёма (без диффузоров, дующих в лицо). Возвратный воздух в помещение — 70–90% от удаляемого (через общеобменную систему), остальное — компенсирует инфильтрация. Воздуховоды — химстойкие (PP, PPs, PVDF или нерж.), минимально возможные повороты, отдельный канал на кровлю; оголовок на 1 м выше кровли, с разгонной насадкой. С растворителями — искробезопасный вентилятор, с перхлорной кислотой — промывка шахты и отсутствие органических отложений. VAV с датчиком положения створки экономит 30–60% воздуха и тепла — это окупается.
Монтаж и подключение — без импровизаций: выдерживайте зазоры от стен (обычно 50–100 мм), оставляйте сервисные люки, выносите в коридор вентили воды/газа. Розетки — вне основной камеры, не ниже IP44–IP54, кабель-каналы из негорючих материалов. После установки — обязательные испытания: дымовая визуализация, проверка удержания по EN 14175-3 (при наличии), замер скорости на проёме, протокол заземления и освещённости. И да, маркируйте зоны работы, ограничители и аварийную кнопку — читаемо и контрастно.
Эксплуатационная безопасность — это ещё и сценарии: куда девать пролив, где хранить кислоты, что делать при отключении вентиляции. Простые вещи — поддон под столешницей, датчик засорения фильтра/канала, сигнализация «недостаточный поток» — реально предотвращают аварии.
Цена, поставка, индивидуальное производство и сроки
Закупка всегда упирается в цифры. Но цена «тушки» без воздуховодов и пусконаладки — это половина картины.
Ориентиры по стоимости на типовой рынок: стальной шкаф 1200 мм с HPL-столешницей — примерно 160–280 тыс. ₽; с керамикой — 350–600 тыс. ₽; полипропиленовый корпус — 300–500 тыс. ₽; под перхлорную кислоту (мойка, нерж./PPVDF) — 600–900 тыс. ₽ и выше. Монитор потока, VAV, искробезопасность добавят 120–300 тыс. ₽. Воздуховоды, вентилятор и оголовок — ещё 150–400 тыс. ₽ по трассе и высоте; монтаж и пусконаладка — 10–15% от суммы. Эксплуатационные траты: фильтры для бесканальных — 200–400 тыс. ₽ в годовой перспективе использования; при канальных — энергия вентиляции и потери тепла, которые VAV способен сократить на 30–50%.
| Конфигурация | База, ₽ | Опции, ₽ | Итог с монтажом, ₽ |
|---|---|---|---|
| Сталь + HPL, 1200 мм | 160 000–280 000 | Монитор/освещение/краны: 40 000–120 000 | 250 000–480 000 |
| Сталь + керамика, 1200 мм | 350 000–600 000 | VAV/электрика IP54: 120 000–220 000 | 520 000–880 000 |
| Полипропилен (PP), 1200 мм | 300 000–500 000 | Искробезопасность/вытяжка: 80 000–200 000 | 430 000–730 000 |
| Перхлорная кислота | 600 000–900 000 | Мойка шахты/нерж. трасса: 150 000–300 000 | 800 000–1 200 000 |
Сроки поставки зависят от комплектации: складские базы — 2–3 недели, стандартное «индивидуальное производство вытяжных шкафов» (нестандартная ширина, вырезы под приборы, другая столешница) — 4–8 недель. Сложные проекты с PP/PVDF, мойкой или VAV под BMS — 8–12 недель, плюс время на проект трассы и согласование с вентиляцией. Если вам нужен «вытяжной шкаф для химии купить» быстро — берите типоразмер из наличия и готовое подключение; если важны химстойкость и экономия на OPEX — закладывайте кастом и VAV в ТЗ заранее.
