Шкаф вытяжной химический: виды, классификация и назначение

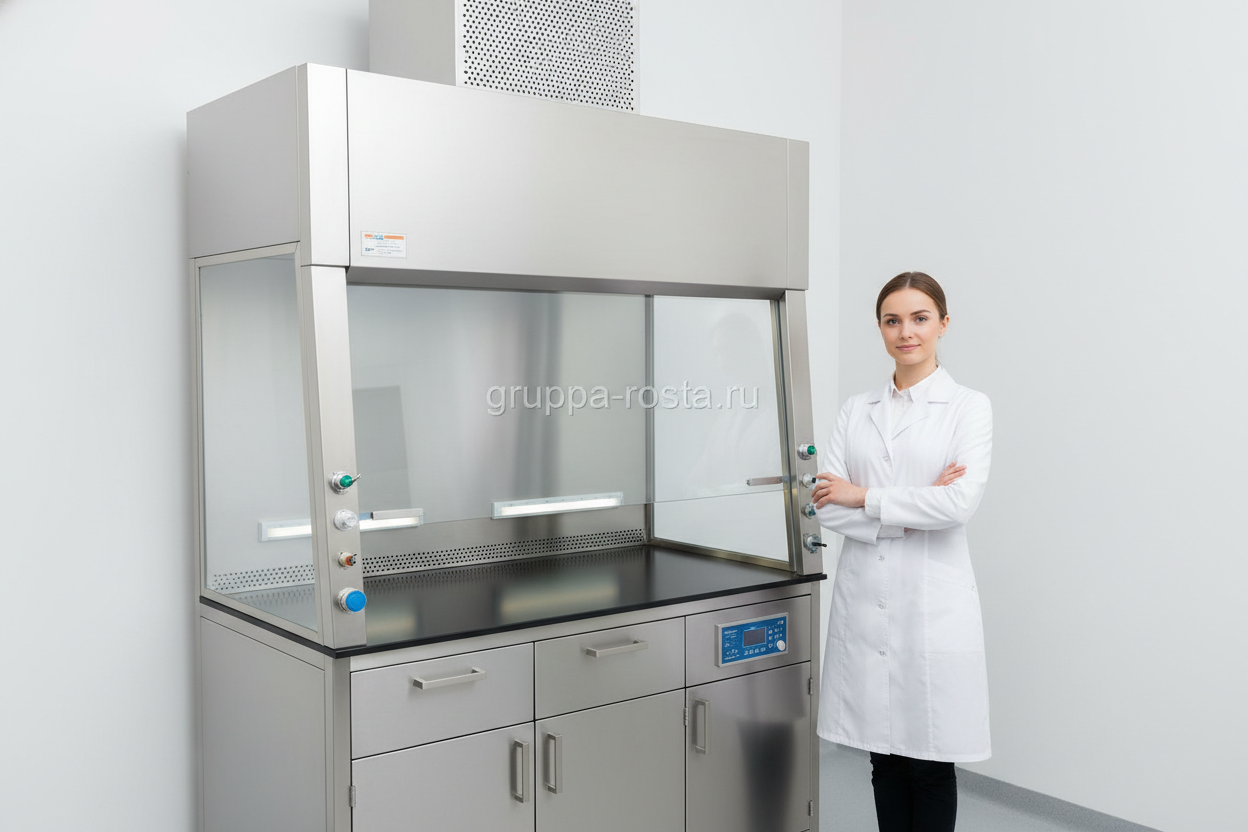

Химик открывает стеклянную заслонку, включает свет, ставит колбу на рабочую плоскость. Пары не задерживаются в помещении — их сразу уносит тяга. Так и работает вытяжной шкаф: забирает загрязнённый воздух из рабочей зоны и выводит его безопасно наружу или через фильтры.
Если по‑простому: это локальная защита от паров, аэрозолей и запахов. В реальности моделей много. Есть канальные (подключены к воздуховоду и выбрасывают наружу) и рециркуляционные (с угольными/спецфильтрами, возвращают очищенный воздух обратно). По управлению расходом — CAV (постоянный расход) и VAV (переменный, экономит энергию и стабилизирует скорость на проёме). По конструкции — настольные, напольные (walk‑in для крупной тары и аппаратов), угловые, дистилляционные (высокие с нижней зоной прогрева), с вертикальной, горизонтальной или комбинированной шторой.
По химической специализации различают: общелабораторные; кислотостойкие (в т.ч. под HF — с полипропиленом и керамикой), для органики (растворители, антиискровое исполнение, исключение источников воспламенения), для перхлоратов и сильных окислителей (нержавеющая сталь 316L, промывка воздуховодов), радиохимические (полная нержавейка, гладкие швы, иногда свинцовые экраны). Важный момент: биологические шкафы безопасности — это другой класс оборудования, их нельзя подменять вытяжными химическими и наоборот.
Назначение одно — защитить пользователя, помещение и образец. Но от нюансов процесса (температура, токсичность, летучесть, объём испарений) зависит, какой именно шкаф подойдёт и какие материалы нужны, чтобы он честно отработал 8–10 лет без коррозии и сюрпризов.
Требования и ГОСТы к вытяжным шкафам в лаборатории
Первое, о чём спрашивают на вводе в эксплуатацию: соответствует ли шкаф нормативам. Часто это видно сразу — паспорт, маркировка, протоколы испытаний есть или их нет. Для «шкаф вытяжной химический по ГОСТ» ключевым является профильный стандарт на конструкцию и безопасность, а также требования к вентиляции и электробезопасности лабораторий.
Базовые документы, с которыми работают в РФ: ГОСТ Р 52502 (актуальная редакция) — общие технические условия на лабораторные вытяжные шкафы; ГОСТ 12.4.021—75 (ССБТ) — системы вентиляции, общие требования; СП 60.13330 (актуализированный СНиП 41‑01) — отопление, вентиляция и кондиционирование; СП 7.13130 — противопожарные требования; ПУЭ (ред. 7) — электробезопасность; ТР ТС 010/2011 — безопасность машин и оборудования; СанПиН 1.2.3685‑21 — работа с химическими веществами. Важный момент: проверяйте действующие редакции в официальных базах — требования обновляются.
Что обычно фиксируют «требования ГОСТ к вытяжным шкафам»: устойчивость и прочность конструкции; химическую и коррозионную стойкость материалов, доступность для очистки; защиту пользователя (ограждения, шторы, блокировки); маркировку и комплектность; методы приёмочных испытаний. По аэродинамике в практике применяют контроль скорости притока воздуха через рабочий проём: 0,5 м/с ± 0,1 м/с при стандартной высоте открытия 400–500 мм. Цель — стабильное «захватывание» паров без выбросов в помещение.
Дополнительно учитывают: шум на рабочем месте обычно не выше 55–65 дБА; освещённость рабочей зоны от 500 лк; заземление и УЗО на цепи розеток; негорючесть/трудногорючесть облицовок в зонах риска; искробезопасность исполнения для растворителей. Для приёмки проводят дымовую визуализацию потока, проверку равномерности скоростей по сетке проёма, функциональные тесты сигнализации и блокировок положения шторы.
Инженерная часть за пределами шкафа — не менее важна. Проект вентиляции должен обеспечивать расчётный расход и необходимый разрежённый баланс помещения (как правило, вытяжка больше притока), отдельные каналы для разных сред (например, перхлораты — с промывкой), правильный выбор материала воздуховодов и вентиляторов под химическую среду.
Материалы, покрытия и химическая стойкость конструкций
Причина большинства преждевременных поломок — коррозия не там, где её ждали. Внутри шкафа конденсируют пары, оседает кислота, проливаются капли. Поэтому корпус часто делают из холоднокатаной стали 0,8–1,2 мм с порошковым эпоксиполиэфирным покрытием 60–80 мкм, а рабочие зоны — из материалов с заведомым запасом химстойкости.
Практичные решения: рабочая поверхность из литой эпоксидной смолы 16–25 мм (стойкая к большинству кислот и растворителей), фенопласт/компакт‑HPL химстойкой серии; керамика или фарфор — когда нужны термошоки и кислоты; полипропилен (PP/PP‑H) — для HF и хлорсодержащих сред; нержавеющая сталь AISI 304/316 — для окислителей, радиохимии и промывных систем; закалённое или триплекс‑стекло 6–8+ мм для штор. Воздуховоды — PP, PVDF или окрашенная сталь с внутренним антикором; для перхлоратов и нитратов — только со штатной промывкой.
| Среда/процессы | Рабочая поверхность | Внутренняя облицовка | Воздуховод |
|---|---|---|---|
| Общелабораторные, слабые кислоты/щелочи | Эпоксидная смола | Компакт‑HPL, эпоксидное покрытие | Сталь с антикором / PP |
| HF, хлорсодержащие пары | Керамика, PP | PP/PP‑H | PP/PVDF |
| Органические растворители | Эпоксидная или фенольная смола | HPL химстойкий, сталь с антиискровыми мерами | Сталь с антикором |
| Перхлораты, сильные окислители | Нерж. сталь 316L | Нерж. сталь, гладкие швы | Нерж. сталь + промывка |
Часто решает мелочь: приподнятый борт 5–10 мм по периметру столешницы, вкладной поддон под кислоту, быстросъёмные панели для мойки, уплотнения штор на магнитах. И да — всегда запрашивайте таблицу химстойкости именно на тот материал и именно от того производителя, у кого покупаете.
Как выбрать вытяжной шкаф: критерии, размеры, производительность
Сценарий понятный: «Нужно быстро и чтобы не дуло в лицо». Но грамотный подбор начинается не с каталога, а с ведомости реактивов и процессов. Какие пары, какая температура, открытый огонь, сколько пользователей одновременно, где стоит шкаф относительно дверей и приточных решёток — всё это влияет на модель, ширину и аэродинамику.
Размеры и эргономика. Типовые ширины — 900, 1200, 1500 и 1800 мм; глубина 700–900 мм; высота проёма для работы 400–600 мм. Для громоздкой оснастки — walk‑in с высоким проёмом и без базовых тумб. По шторе удобнее комбинированная (вертикальная + горизонтальные створки) — можно «сузить» отверстие до рук, сохранив скорость потока и снизив расход воздуха.
Производительность. Расход Q считают от площади открытого проёма A и требуемой скорости V: Q = V × A × 3600, где V обычно принимают 0,5 м/с. Пример: ширина 1500 мм, открытие 500 мм, A = 0,75 м² → Q ≈ 0,375 м³/с или ~1350 м³/ч. Добавьте 10–20% резерва на потери в воздуховодах и разницу сезонов. В реальности VAV‑система позволяет удерживать целевую скорость при разных положениях шторы и экономит до 30–50% энергии вентиляции.
Чек‑лист выбора. — Материалы под ваши реагенты (см. таблицу выше). — Тип: канальный или рециркуляционный (второй допустим для части органики/запахов, но не для сильных кислот и неизвестных смесей). — Освещение ≥ 500 лк, розетки, газ/вода с химстойкими вентилями. — Автоматика: индикация скорости/аварии, сигнализация превышения открытия шторы, блокировки. — Вентилятор: выносной, материал крыльчатки под среду, запас по давлению под трассу. — Доки: паспорт, «требования ГОСТ к вытяжным шкафам» в явном виде в ТУ, протоколы заводских испытаний.
Цена, коммерческий подбор и выгодные варианты покупки
Вопрос «какая цена химического вытяжного шкафа?» звучит в каждом тендере. Разброс большой: платим за ширину, материалы, автоматику и воздуховоды. Базовый канальный 1200 мм из стали с эпоксипокрытием и эпоксидной столешницей обычно стоит ориентировочно 120–220 тыс. ₽; 1500–1800 мм — 180–350 тыс. ₽. Полипропилен для HF: 300–600 тыс. ₽; нержавейка 316L под окислители — 450–900 тыс. ₽. VAV, датчики, промывки, специальные клапаны — плюс 20–60%.
| Позиция | Доля в бюджете | Комментарий |
|---|---|---|
| Корпус, шторы, столешница | 45–60% | Материалы и ширина решают больше всего |
| Автоматика и электро | 10–20% | Индикация скорости, сигнализация, блокировки |
| Вентилятор и клапаны | 10–15% | Часто выносной на крыше/техэтаже |
| Воздуховоды и монтаж | 15–30% | PP/PVDF или сталь с антикором, огнезащита |
Как «вытяжной шкаф для лаборатории купить» выгодно. Просите у поставщика: спецификацию с расшифровкой материалов, паспорт с ссылкой на ГОСТ, 2D/3D‑схемы для проектировщика, таблицы химстойкости, сроки и гарантию, протоколы заводских испытаний. Скидки чаще дают за «пакет» (шкаф + столы + мойки), за складские типоразмеры и при безналичной 100% предоплате; монтаж в составе сделки почти всегда дешевле, чем по отдельному договору. Иногда у производителей есть демо‑образцы после выставок — это реальная экономия без потери качества.
И ещё одна деталь: планируйте вентиляцию и шкаф вместе. Пересчёт трасс и вентиляторов «вдогонку» легко добавляет +15–25% к смете.
Монтаж, эксплуатация, срок службы и типичные ошибки
Шкаф привезли — это только половина дела. Правильный монтаж начинается с нивелировки и анкеровки, герметичного подключения к воздуховоду, проверки заземления, подсоединения сервисов (вода/газ) с химстойкими уплотнениями. Дальше — пусконаладка: замер скоростей на сетке проёма, настройка сигнализации, дымовой тест на удержание струй, запись параметров в акт ввода.
Эксплуатация без сюрпризов. Работайте с опущенной шторой, открывая проём максимально на 400–500 мм; держите в шкафу только то, что используется прямо сейчас (хранение канистр внутри ухудшает аэродинамику); не ставьте оборудование вплотную к задней стенке — оставьте 50–100 мм для притока к щелям. Еженедельно — осмотр уплотнений и шторы, ежеквартально — чистка бaffles и водостоков, ежегодно — сертификация/поверка с протоколом.
Срок службы зависит от материалов и режима: стальной корпус с качественным покрытием — 10–15 лет; эпоксидные столешницы — 8–12; полипропилен — до 10 (но боится УФ и механики); нержавейка — 12–15+. Фильтры в рециркуляционных моделях меняют по загрузке сорбента и паспорту — обычно 6–18 месяцев.
- Типичные ошибки: ставят шкаф напротив двери/притока — срывы струй гарантированы;
- соединяют несколько шкафов в один канал без расчёта — скорости «плавают»;
- тянут длинный гибкий рукав — потери давления и шум растут;
- хранят реактивы внутри — перекрываются щели, падает захват;
- используют рециркуляцию для кислот — фильтр не спасёт, это небезопасно;
- игнорируют искробезопасность при работе с растворителями. Важный момент: электрика и вентиляторы должны соответствовать зоне и паровой среде.
И последнее, но важное: фиксируйте регламент в локальных инструкциях. Когда все знают, на какой скорости работать, как часто чистить поддон и кому звонить на сервис — шкаф служит долго, а лаборатория проходит любые проверки спокойно.
