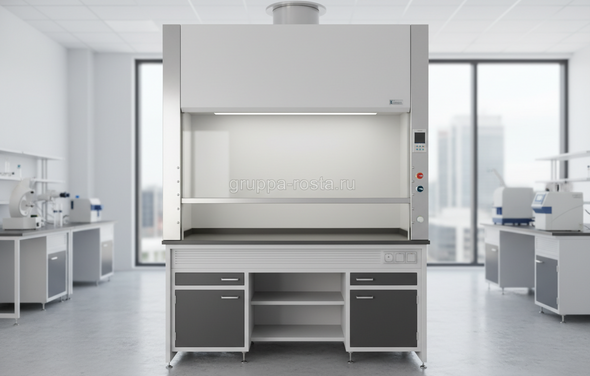

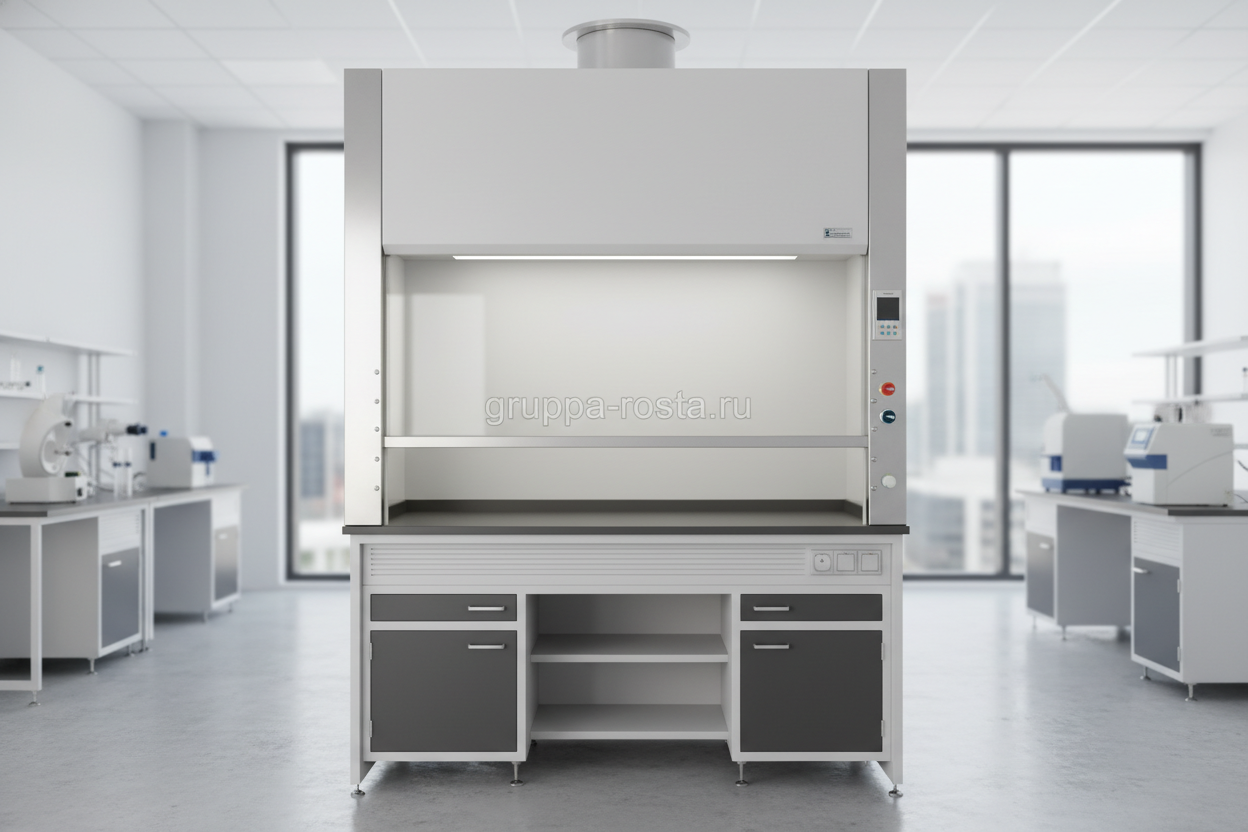

Как выбрать шкаф вытяжной химический для лаборатории
Лаборант подносит колбу к пламени, поток воздуха мягко втягивает пары — запаха нет, сработало как надо. В другой лаборатории такой же опыт заканчивается тревогой на стене и сквозняком в лицо.
Начните с процесса: какие реагенты, в каких объемах и с какой частотой. Для минеральных кислот и щелочей подойдут одни решения, для органики и токсичных паров — другие. Важно заранее описать высоту рабочего окна (обычно 400–500 мм), требуемую лобовую скорость (0,4–0,6 м/с) и наличие коммуникаций: вода, канализация, газ, электричество 220/380 В. Если по-простому: сначала химия, потом техника — не наоборот. Так вы избежите переплаты за «универсальность» и получите стабильное удержание аэрозолей.
Следующий выбор — вытяжка в канал или рециркуляционная модель с фильтрами. Канальная схема надежнее и универсальнее, но требует проектирования воздуховодов и согласования с вентиляцией здания. Рециркуляционный вариант уместен при небольших нагрузках, органике, когда нет возможности вывести канал на кровлю, однако он не годится для паров минеральных кислот, аммиака, формальдегида без специально подобранных сорбентов.
Габарит — не про «влезет — не влезет», а про расчет воздуха. Ширины типовые: 900, 1200, 1500, 1800 мм. Объем отсоса считают просто: V = v × A × 3600, где v — лобовая скорость, A — площадь проема. Пример: проем 1200 × 500 мм = 0,6 м², при 0,5 м/с расход составит 0,3 м³/с или примерно 1080 м³/ч. В реальности добавляют 10–20% запаса на турбулентность, сетевые потери и аксессуары на рабочей стенке.
| Ширина шкафа | Рекоменд. высота окна | Лобовая скорость | Ориентировочный расход |
|---|---|---|---|
| 900 мм | 400–500 мм | 0,45–0,55 м/с | 650–850 м³/ч |
| 1200 мм | 400–500 мм | 0,45–0,55 м/с | 950–1200 м³/ч |
| 1500 мм | 400–500 мм | 0,45–0,55 м/с | 1200–1500 м³/ч |
| 1800 мм | 400–500 мм | 0,45–0,55 м/с | 1500–1850 м³/ч |
Проверьте производителя на предмет испытаний и сервисной сети. Важный момент: попросите протоколы с указанием высоты окна и скорости — «0,5 м/с» без условий мало что говорит.
Технические характеристики и конструктивные варианты вытяжных шкафов
Инженер поднимает створку, на дисплее — 0,52 м/с. Тихо, светло, рука не мерзнет от сквозняка — так и должно работать.
Ключевые параметры: стабильная лобовая скорость 0,4–0,7 м/с, равномерность потока у проема, отсутствие «мертвых зон». Полезна автоматическая подстройка расхода при изменении высоты створки (VAV) и визуально-звуковая сигнализация. Остекление — закаленное или триплекс 6–8 мм, с плавным ходом и фиксацией. Подсветка 500–1000 лк, герметичное исполнение светильника вне потока, уровень шума у оператора не выше 55 дБА.
По конструкции бывают канальные и рециркуляционные. Канальные — классика для широкой номенклатуры работ, особенно кислот и щелочей. Рециркуляционные используют кассеты с активированным углем/специальными сорбентами и, при необходимости, HEPA H14 для аэрозолей; важный момент: такие шкафы не применяют для концентрированных минеральных кислот и веществ, образующих плохо сорбируемые газы (NOx, HCl в больших нагрузках).
Для задач повышенной опасности применяют специализированные варианты: для перхлоратов — промывка канала и рабочей камеры, для радиоизотопов — столешница из нержавеющей стали с бортиком и свариваемые швы, для растворителей — взрывозащищенный вентилятор (Ex) и электрическая арматура соответствующего класса. Часто это видно сразу по комплектации: слив-сифон, газовые посты, розетки в защищенном боксе, сервисная колонна.
- Тип створки: вертикальная, горизонтальная (фрамуги), комбинированная — выбирайте по процессу и эргономике.
- Выносная турбина: крыша/чердак снижает шум у оператора, облегчает сервис.
- Аэродинамика: нижние/верхние щели подпора, дефлекторы, направляющие «рывки» потока отсекают.
- Безопасность: блокировка при поднятой створке выше допустимой, датчик утечки, монитор потока.
Требования, стандарты и сертификация: ГОСТ, EN, ISO
Заведующий просит «документы на шкаф» до подписания счета. Производитель достает комплект — и это экономит недели.
Базовые ориентиры, на которые должен опираться вытяжной шкаф лабораторный: требования ГОСТ и согласованные методики испытаний. В России применяют санитарные нормы к воздуху рабочей зоны (например, ГОСТ 12.1.005), строительные правила по вентиляции (СП 60.13330), требования безопасности машин и оборудования (ТР ТС 010/2011, декларация ЕАЭС). Европейский профильный стандарт — EN 14175 (в России — как ГОСТ EN 14175), дополняют его методики ASHRAE 110 для проверки удержания на манекене с трассирующим газом. Качество производителя подтверждается системой менеджмента ISO 9001; электрооборудование — по ГОСТ IEC 61010-1. Важный момент: просите документы именно на конкретную модификацию и ширину, а не «вообще на линейку».
| Норматив / стандарт | Что проверяет | Что запросить у производителя |
|---|---|---|
| ГОСТ EN 14175 (EN 14175) | Аэродинамика, удержание, стабильность скорости | Протоколы испытаний, условия (высота окна, расход) |
| ASHRAE 110 | Испытание удержания трассером (SF6) | Результаты теста, схема стенда |
| ТР ТС 010/2011 | Безопасность машин и оборудования | Декларация/сертификат ЕАЭС, паспорт изделия |
| ГОСТ 12.1.005 | Предельно допустимые концентрации в рабочей зоне | Расчет вентиляции, подтверждение кратности |
| ГОСТ IEC 61010-1 | Электробезопасность лабораторного оборудования | Сертификат соответствия, схема электрическая |
Документы на монтаж тоже важны: проектная увязка с системой вентиляции, акты скрытых работ, пуско-наладка с замером скорости у окна. В реальности это тот самый «мелкий шрифт», без которого шкаф работает как обычная тумба с окном.
Материалы, покрытие и коррозионная стойкость: сравнение
Утром пролили каплю HCl на столешницу: в одном шкафу — следа нет, в другом — белесое пятно навсегда. Материал решает не меньше аэродинамики.
Столешница: эпоксидная смола 16–25 мм выдерживает большинство кислот/щелочей, горячие посуды до 180–200 °C кратковременно, устойчива к ударам. Фенольный компакт-пластик — легче, дешевле, но менее стойкий к концентрированным окислителям и высоким температурам. Керамика — максимально химически инертна и жаростойка, но тяжелая и дорогая. Нержавеющая сталь AISI 304/316 — отличный вариант для органики и радиационных работ; марка 316/316L предпочтительнее при хлоридах. Если по-простому: универсал — эпоксидка, «с упором на химию» — керамика, «стерильность и органика» — нержавейка.
Внутренняя облицовка и каркас: холоднокатаная сталь с порошково-эпоксидным покрытием 60–100 мкм защищает от коррозии при регулярном уходе; швы проклеивают химстойким составом, углы — с радиусами для потока. Полипропилен (PP-H) применяют для очень агрессивных сред и туманов кислот — полностью полимерная камера, фурнитура из PP/PE, крепеж — из пластика или титана. Стеклопластик (FRP) — компромисс между стойкостью и ценой. Часто это видно сразу по качеству покрытия: ровный слой без «апельсиновой корки» и потеков — хороший знак.
Специальные случаи: перхлорная кислота требует промывающей системы и кислотоустойчивого канала (нержавеющая сталь 316L, стеклоэмаль), чтобы исключить образование взрывоопасных солей. Для растворителей — искробезопасность: заземление, антистатические поверхности, вентиляция без участков для накопления паров. Важный момент: линейка фильтров и материалов должна подтверждаться таблицей химической совместимости от производителя.
| Материал | Кислоты/щелочи | Органика/растворители | Температура | Комментарии |
|---|---|---|---|---|
| Эпоксидная столешница | Высокая стойкость | Хорошо | до 180–200 °C кратковременно | Оптимум «цена/ресурс» |
| Фенольный компакт | Средняя–высокая | Хорошо | до ~160 °C | Легкий, бюджетный |
| Керамика | Максимальная | Отлично | до 600 °C | Тяжелая, дорогая |
| Нерж. сталь 304/316 | Средняя/высокая (316) | Отлично | до 300 °C | Швы проварены, бортики |
| Полипропилен (PP-H) | Отлично | Ограниченно по растворителям | до ~90 °C | Легко моется, инертен |
Попросите образец покрытия и сделайте простой тест: капля 37% HCl на 1 час, ацетон на 10 минут, горячая колба — следов быть не должно. Такой «полевой» осмотр часто экономит бюджет.
Монтаж, логистика, модульность и индивидуальное производство
Шкаф приехал, а в дверной проем он — нет. Бригада снимает створки, а вы теряете день графика.
До заказа проверьте пути внесения (проемы, лифты), несущие нагрузки пола, наличие подводов, место под канал. Согласуйте точки подключения: диаметр фланца (обычно 160–250 мм), направление выпуска, расположение сервисной колонки. Монтаж одного шкафа занимает 3–6 часов: сборка, выверка по уровню, герметизация стыков, подключение вентилятора/канала, пуско-наладка с замером скорости и шумности. В реальности узкие места — отверстия в перекрытиях, кровельные вводы, шумоглушение и согласование автоматики с общедомовой вентиляцией.
- Логистика: масса изделия 1200 мм — 170–250 кг, упаковка на палете/в ящике; укажите этаж, лифт, окна для подачи.
- Модульность: типовые ширины 900/1200/1500/1800 мм, возможно разборное исполнение (knock-down) для узких проходов.
- Индивидуальное производство: нестандартные высоты, выносы, дополнительные посты воды/газа, окномеры, спецматериалы делаются под ТЗ за 10–45 рабочих дней.
Цена, комплектация, типичные ошибки и рекомендации при покупке
Фраза «шкаф вытяжной химический купить» уместна только после понятного ТЗ. Иначе цена плавает, сроки — тоже.
Что формирует цену шкафа вытяжного химического: ширина, материал столешницы и облицовки, тип (канальный/рециркуляционный), автоматика (монитор потока, VAV), сервисная колонна, турбина и воздуховоды, монтаж. Для ориентира: 1200 мм канальный с эпоксидной столешницей — ~180 000–350 000 ₽, рециркуляционный с угольными кассетами — ~220 000–420 000 ₽, полипропиленовый для агрессивных сред — ~300 000–650 000 ₽. Увеличение ширины до 1500–1800 мм добавит 15–35% к цене, выносной вентилятор и воздуховоды — еще 80 000–250 000 ₽, монтаж и пуско-наладка — 10–15%. Важный момент: фильтры — расходник, заложите бюджет и график замены (обычно 6–12 месяцев при средней загрузке).
| Статья | Что входит | Комментарий по влиянию на стоимость |
|---|---|---|
| База | Корпус, створка, подсветка, розетки | Зависит от ширины и бренда |
| Материалы | Столешница, облицовка | Керамика/PP дороже эпоксидки/фенола |
| Система воздуха | Вентилятор, автоматика, VAV/стабилизатор | +15–30% к базе |
| Фильтры | Уголь, спецсорбенты, HEPA | Первичная покупка + регулярная замена |
| Монтаж | Сборка, подключение, пуско-наладка | 10–15% или по смете |
Типичные ошибки: выбирать «по каталожной ширине» без расчета расхода и высоты окна; игнорировать совместимость материалов с реагентами; недооценивать шум и вибрации; забывать про документацию и замеры на объекте. В реальности это приводит или к переделкам, или к работе при приоткрытой створке «на авось» — а это уже риск для персонала и нарушение норм.
Рекомендация простая: сначала процесс и нормы, затем аэродинамика и материалы, после — логистика и сервис. Так лабораторная мебель шкаф вытяжной впишется в проект без сюрпризов, а вы получите стабильный, безопасный и подтвержденный документами результат.
