Размеры вытяжного шкафа в Санкт-Петербурге: ГОСТ и выбор

Когда в лаборатории появляются новые методики, первым делом смотрят на вытяжку. Поместится ли оборудование, выдержит ли химия, хватит ли воздухообмена — от этих ответов зависит не только комфорт, но и безопасность.

Разберем оптимальные размеры вытяжных шкафов для типовых задач, опираясь на практику и действующие требования. Без перегруза терминами, но с цифрами, которые помогают выбрать и согласовать проект.

Экспертный обзор оптимальных размеров вытяжных шкафов

Заведующий открывает план комнаты: вдоль стены уже стоит аналитическая линия, а у окна — раковина. Нужно вписать два шкафа, оставить проход и уложиться в мощность вентиляции — знакомая сцена.

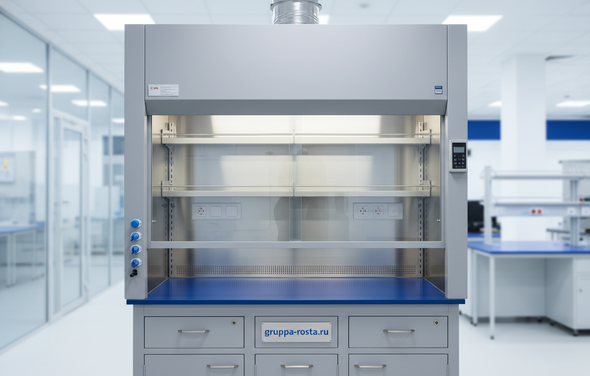

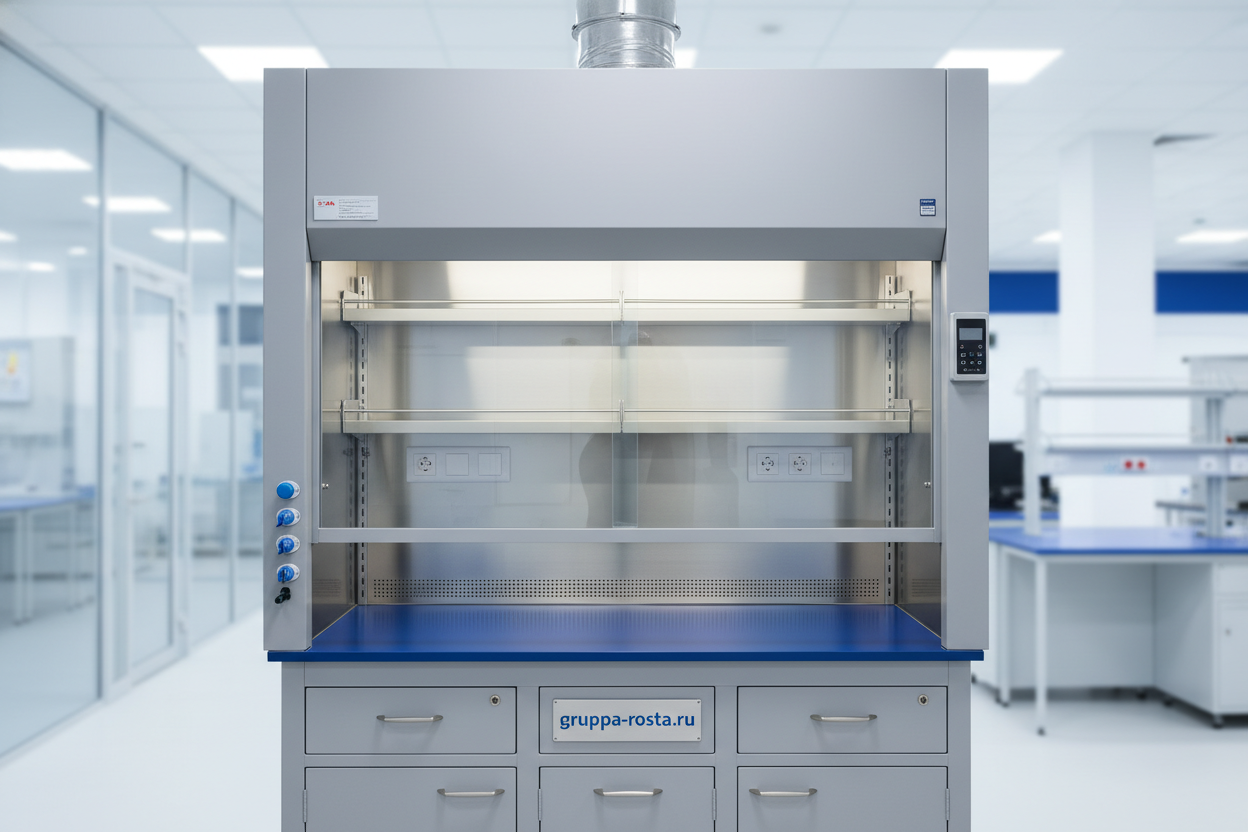

Если по-простому, оптимальные размеры вытяжного шкафа выбирают от ширины рабочей зоны и требуемого расхода воздуха. Типовые габариты по ширине: 900, 1200, 1500 и 1800 мм; глубина чаще 750–900 мм; высота с надстройкой 2200–2500 мм. Рабочее окно (высота проема при открытой створке) — 450–500 мм, реже 600 мм под крупногабарит. Высота столешницы 900±20 мм, чтобы оператору было удобно работать стоя. Важный момент: над шкафом нужен зазор 200–300 мм под патрубок и обслуживание клапана/датчиков.

Для коридоров и маленьких помещений берут компакт 900–1200 мм. Если планируются колбы на 20 л, вытяжные сушилки, калориферы — удобнее 1500–1800 мм, чтобы не перекрывать потоком предметы и не «заслонять» боковые завесы. В реальности глубина влияет не меньше ширины: при 900 мм проще расставить штативы и оставить безопасную линию рук перед фронтом окна (не менее 100–120 мм).

Запас по помещению: от фронта шкафа до противоположной мебели — не менее 1200 мм для безопасного прохода; сбоку — 150–300 мм на сервис. Часто это видно сразу: если дверь/окно создают сквозняк напротив фасада, захват ухудшается, и придется или экранировать, или ставить шкаф под другим углом.

Требования и стандарты для вытяжных шкафов

Перед вводом комиссии в СПб важнее всего протокол замера скорости на проеме и паспорт. Без этого эксплуатация стопорится, даже если шкаф новый и «красивый».

Базовые документы: ГОСТ Р 55709‑2013 (шкафы вытяжные лабораторные. Общие технические условия) и ГОСТ Р EN 14175 (серия, определяющая методы испытаний и критерии эффективности). Для проекта вентиляции ориентируются на СП 60.13330 (актуализированный СНиП по вентиляции/кондиционированию). Эти нормы не только про скорость 0,5 м/с — они про устойчивость к возмущениям потока, герметичность, уровень шума и освещенность рабочей зоны. В реальности принимают «пакетом»: паспорт, протокол замера, маркировка рабочей высоты окна и наклейки по безопасности.

• Скорость притяжения у рабочей кромки: как правило, 0,5 м/с ±10% (подтверждается анемометром по сетке точек).
• Стабильность потока при движении оператора перед фасадом (по EN 14175 — тесты на удержание с трассер-газом; у нас чаще — дымовые пробы).
• Шум на рабочем месте: не выше 65 дБА при номинальном расходе.
• Освещенность: ≥300 лк в зоне рабочего поля; светодиодные светильники вне потока.
• Материалы: химстойкие, негорючие/трудногорючие элементы согласно действующим ГОСТ по пожарной безопасности; стекло — закаленное/триплекс.
• Электробезопасность: розетки не ниже IP44, автомат/УЗО, заземление корпуса.
• Сервисные вводы (вода, газ, вакуум) — с выводом под шкафом и вентилями вне основной струи.
• Лимит отметки подъема створки и четкая шкала по высоте «рабочее/сервис».

«Вытяжной шкаф ГОСТ» — это не просто надпись в паспорте. Поставщик обязан выполнять приемо‑сдаточные испытания на объекте: скорость, подсосы, дымовой тест, а также выдать инструкции по эксплуатации и график ТО.

Как выбрать вытяжной шкаф по ключевым параметрам

Закупщик смотрит прайс на 1200 и 1500 мм, технолог просит запас под HF, а вентиляционщик считает, потянет ли шахта плюс 2000 м³/ч. Так и рождается ТЗ, если собрать всех за один стол.

Алгоритм выбора такой:
1) Определите процессы и реагенты (кислоты, щелочи, органика, перхлорат, формалин; нагрев/открытое пламя; масса оборудования).
2) Под них — материал корпуса и столешницы.
3) Дальше — габарит: ширина под приборы + по 150 мм «зон без предметов» слева/справа, глубина не менее 800–900 мм под штативы.
4) Проверьте, тянет ли общеобменная система требуемый расход при 0,5 м/с и рабочем окне 450–500 мм.
5) Уточните аксессуары: сервисные посты, мойка, поддон‑лоток, ВАР (переменный расход), датчик положения створки, вытяжной шкаф лабораторный — размеры выверяйте по плану помещения с реальными проемами и лифтом.

• Химический профиль: HF, хлорсодержащие, щелочи — лучше корпус/внутренняя обшивка из полипропилена, PP‑вентилятор, PP/ПВХ воздуховоды.
• Органика/растворители — стальной корпус с полимер‑порошком + эпоксидная или керамическая столешница, искробезопасная электроарматура по зоне.
• Высокие температуры/горелки — керамика или нержавеющая сталь AISI 304/316, теплоэкраны; HPL в таких режимах не пускают.
• Ширина: для одного оператора 1200–1500 мм удобнее, 1800 мм — для двух постов или габаритного стекла/установок.
• Воздухообмен: грубая оценка расхода Q ≈ 0,5 м/с × (высота окна, м) × (чистая ширина проема, м). Например, окно 0,5 м и ширина 1,2 м — около 1080 м³/ч.

Важный момент: место установки. Не ставьте фасадом к двери/окну — сквозняки рвут завесу. Оставьте перед шкафом не менее 1200 мм до противоположной мебели и проследите, чтобы приток в помещение компенсировал вытяжку с запасом (иначе будет падать скорость на фасаде, даже если вентилятор мощный). Часто это видно сразу: бумажная лента на кромке ведет себя неспокойно — значит, нужна перебалансировка или экраны.

Сравнение материалов и срок службы конструкции

Через три года эксплуатации на кромке — сколы от H2SO4, в углу — пятна от ацетона. Кто сталкивался, тот знает: материал решает не хуже правильных размеров.

Грузоподъемность типовой столешницы — 200–300 кг равномерно, локально — не менее 50 кг без деформации. Для агрессивных сред — выбирайте PP‑фурнитуру и вытяжные вентиляторы с PP‑корпусом/рабочим колесом, а воздуховоды — ПП/ПВХ. «Если по‑простому»: органика — сталь + эпоксидка, сильные кислоты/щелочи — полипропилен, высокие температуры — керамика/нержавейка.

Обслуживание продлевает ресурс. Ежедневно — протирка нейтральными составами; ежемесячно — осмотр уплотнений и тросов; ежегодно — протокол скорости и дымовой тест, ревизия клапанов и вентиляторов. Часто это видно сразу: коррозия крепежа и потемнение покрытия указывают, что вытяжка или материал «не попали» в профиль реагентов.

Цена, покупка и поставка в Санкт-Петербурге

Смета сжалась, сроки поджимают, а проект надо закрыть к концу квартала — стандартная реальность закупки в СПб. Хорошая новость: подобрать и купить вытяжной шкаф Санкт-Петербург можно с поставкой «под ключ», не раздувая бюджет.

На цену вытяжного шкафа СПб влияют: габарит и материал, тип столешницы, сервисные посты (вода/газ/вакуум), автоматика (VAV, сигнализация положения створки), вентилятор (в комплекте или в шахте здания), а также монтаж и пуско‑наладка. Плюс 10–15% закладывайте на доставку по городу, подъем/занос и сборку; 5–10% — на замеры/балансировку.

• Сроки: складские позиции — 3–10 дней; типовые под заказ — 2–4 недели; нестандарт по ТЗ — 4–8 недель.
• Документы: паспорт, инструкции, протоколы испытаний на объекте, сертификаты материалов — запросите заранее.
• Совет: фиксируйте в договоре требуемую скорость на проеме при вашей высоте окна (не «до 0,5 м/с», а «0,5±10% при 500 мм»).

Монтаж, логистика и типичные ошибки при установке

Доставили шкаф, но он не прошел в дверной проем 800 мм — это случается чаще, чем хочется. Лечится одним способом: предварительный осмотр трассы и поставка в разборе.

Что важно на этапе монтажа: замерьте лифт и проемы, согласуйте схему заноса (иногда — только вертикально или через окно), проверьте высоту потолков с учетом патрубка и зонда. Подводы (электрика, вода, газ, вакуум) выводите заранее, чтобы не городить гибкие «удлинители» в потоке. Сборка на объекте занимает 3–6 часов на один шкаф, затем — подключение к воздуховоду, балансировка, маркировка рабочей высоты окна, инструктаж персонала. В реальности больше всего времени съедает согласование с вентиляцией: лучше, когда монтажник и наладчик — одна команда.

1. Балансировка: выход на требуемую скорость по сетке точек, шум не более 65 дБА.
2. Проверка герметичности стыков и сифона лотка (если есть стоки).
3. Дымовой тест на удержание при проходах оператора и хлопках дверей.
4. Заземление, проверка УЗО, маркировка розеток и вентилей.

• Ошибка: ставят шкаф напротив двери/окна — поток рвется. Решение: перестановка или экранирование.
• Ошибка: недобор приточного воздуха в помещение — скорость падает. Решение: увеличить приток/организовать подпор.
• Ошибка: несколько шкафов на один стояк без клапанов и балансировки. Итог — перетоки. Нужны дроссель‑клапаны и расчет.
• Ошибка: некислотостойкий вентилятор/воздуховод под кислоты. Для HF — только PP/ПВХ.
• Ошибка: длинные гофры, острые повороты 90°. Ставьте гладкие трубы, большие радиусы, минимум переходов.
• Ошибка: неверная столешница под режим (HPL при пламени). Подогрев — керамика/нерж.; сильные кислоты — эпоксидка/PP.
• Ошибка: отсутствует отметка «рабочая высота окна». Оператор поднимает выше — расход «улетает», защита падает.

Финальный совет: фиксируйте в акте пуско‑наладки фактические «размеры вытяжного шкафа» и высоту рабочего окна, скорость и шум. Эти цифры помогут и при аттестации, и при гарантийном обращении.
