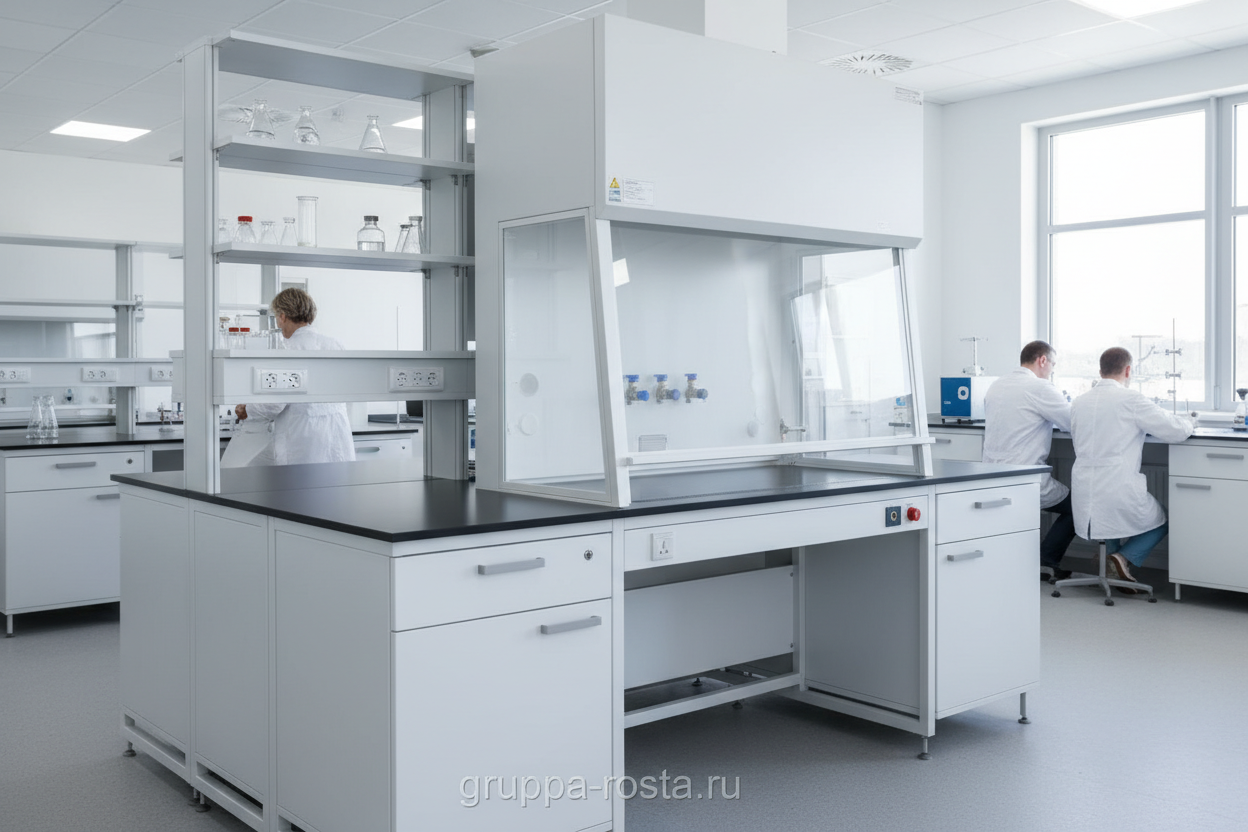

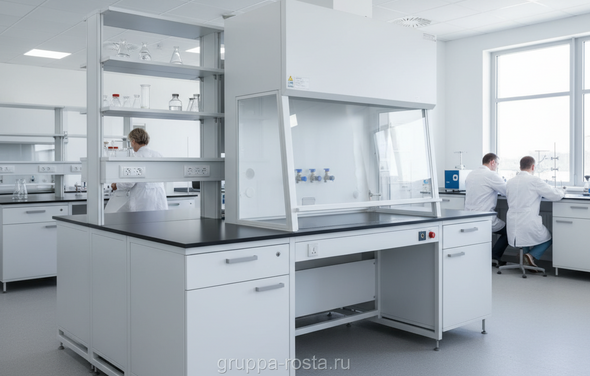

Оптимальные размеры вытяжных шкафов: требования, ГОСТ и нормы
Инженер приезжает на запуск, а шкаф упирается патрубком в балку, до потолка — лишь ладонь. В реальности именно такие мелочи решают, будет ли лаборатория работать спокойно или в постоянном компромиссе.
Размеры вытяжного шкафа выбирают не «на глаз», а по нормам и под вентиляцию. Практический ориентир: ширина 900/1200/1500/1800 мм, глубина 700–900 мм, общая высота 2200–2500 мм с зазором под потолком 100–200 мм под воздуховод. Безопасная высота рабочей проёмы (открыв створку) — обычно 400–500 мм при целевой скорости потока через проём 0,4–0,6 м/с. Это согласуется с отраслевой практикой и рекомендациями EN 14175; по российским документам ориентируются на «воздух рабочей зоны» из ГОСТ 12.1.005‑88 и требования к вентиляции из СП 60.13330. А требования «вытяжной шкаф ГОСТ» по мебели часто привязывают к общим ТУ и ГОСТ Р на лабораторную мебель (указывают в ТЗ как базу к эргономике и стойкости).
Для предварительного подбора удобно опираться на линейку типоразмеров. Если по‑простому: 1200 мм — «универсал» для одного рабочего места, 1500 мм — комфорт для габаритной установки и двух пользователей, 1800 мм — под широкий приборный парк. Глубина влияет на турбулентность и удобство расстановки: при мелкой глубине возрастает риск «вылетов» паров при движении оператора.
| Ширина, мм | Глубина, мм | Высота общая, мм | Рекомендуемая высота проёмы, мм | Ориентир расхода, м³/ч* |
|---|---|---|---|---|
| 900 | 700–800 | 2200–2400 | 400–450 | 600–900 |
| 1200 | 750–900 | 2300–2500 | 450–500 | 900–1200 |
| 1500 | 800–900 | 2300–2500 | 450–500 | 1100–1500 |
| 1800 | 800–900 | 2300–2500 | 450–500 | 1300–1800 |
*Расход воздуха при скорости в проёме 0,4–0,6 м/с. Итог подбирают проектировщики ОВиК после расчёта сети и потерь давления. Важный момент: требования СанПиН и отраслевых регламентов к конкретным процессам могут задавать более высокие кратности воздухообмена — это тоже учитывают в проекте.
Как правильно выбрать высоту, глубину и ширину шкафа
Сценарий дня в лаборатории простой: оператор пришёл, поднял створку на «рабочую» отметку, включил вытяжку и поставил установки. Если высота, глубина и ширина промахнулись — начнутся сквозняки, удары колбами о стекло и перегрузка вентиляции.
Высота. Общая высота 2300–2500 мм зависит от потолков и разводки воздуховодов. Нормальная высота рабочей поверхности — около 900 ± 20 мм, чтобы не перенапрягать спину. Важнейший параметр — «высота вытяжного шкафа лабораторного» именно как высота безопасного открытия створки: 450–500 мм дают компромисс между видимостью, доступом и скоростью в проёме. Чем выше открыли — тем больше расход и нагрузка на вентсистему.
Глубина. 750–900 мм «корпуса» обеспечивают 500–700 мм полезного рабочего поля. Для габаритных колбонагревателей или сорбционных колонн берут ближе к 900 мм, чтобы прибор не стоял у самой кромки и не рвал поток. Часто это видно сразу: если аппаратура нависает над порогом, лицевая струя воздуха ломается и появляются запахи.
Ширина. 1200 мм — комфорт для одного, 1500–1800 мм — под два рабочих места или широкие установки. Согласуйте ширину с дверными проёмами и лифтами: модуль 1500 мм в сборе может не пройти в проём 800 мм. В Москве это частая причина переносов монтажа.
Воздух и расчёт. Простой ориентир: расход = ширина проёмы × высота открытия × целевая скорость. Пример: 1200 мм × 0,5 м × 0,5 м/с = 0,3 м³/с ≈ 1080 м³/ч. Если ОВиК не готов дать такой расход на точке, берите меньшую проёму или увеличивайте сеть, иначе вытяжка будет декоративной.
Материалы и конструкции: сравнение стойкости и износа
Химик пролил кислоту, вытер через минуту — на дешёвом покрытии останется матовое пятно. Хорошая фурнитура и правильно подобранные материалы прощают такие ошибки.
Каркас и обшивка. Сталь с порошковой окраской — жёстко и бюджетно; стойкость к коррозии зависит от качества грунта и толщины слоя, при агрессивных средах нужна дополнительная химическая защита. Полипропилен (PP) химически стоек к большинству кислот и щелочей, не боится брызг, но мягче стали и хуже держит высокие температуры (выше ~80–90 °C теряет жёсткость). Нержавеющая сталь AISI 304/316 — для влажных и «соляных» сред; 316 лучше держит хлориды, дороже.
Рабочие поверхности. Эпоксидная смола — универсальный выбор: устойчива к кислотам и растворителям, выдерживает проливы и кратковременный нагрев до ~200 °C. Керамика/фарфор — максимально инертны и жаростойки, но дороже и тяжелее. Компакт‑ламинат (HPL) — компромисс по цене, хорошо переносит органику, но боится концентрированных сильных окислителей. Нержавейка — для мокрых процессов и биологии; к сильным кислотам и HCl нужна 316 и внимательность.
Стекло и механика. Створки — закалённое стекло, противовесы на тросах или ремнях, ролики — с химстойкими втулками. Ровный ход створки — не роскошь, а безопасность. Нагрузка на столешницу типового шкафа — до 200 кг равномерно, указывайте это в ТЗ: если ставите тяжёлые насосы/печи, берите усиление.
Часто это видно сразу: у шкафа эконом‑линии облезает порошковая краска в зоне брызг, а уплотнитель дубеет за полгода. Проверяйте сертификаты стойкости к реагентам, перечень испытанных веществ и гарантию на фурнитуру — не только на корпус.
Эргономика и безопасность: вентиляция, доступ и фурнитура
Оператор тянется к крану воды, задевает штатив — в этот момент понимаешь цену правильной планировки. Эргономика — это не «удобство», это отсутствие аварий.
Аэродинамика. Равномерный подсос обеспечивают нижние/задние щелевые экраны, направляющие потока и стабилизирующие решётки. Целевая скорость в проёме 0,4–0,5 м/с, при работах с высоколетучими веществами — ближе к верхней границе. Если по‑простому: стрелка анемометра в «зелёной зоне» — работаем, падает — опускаем створку.
Доступ и обзор. Комбинированные (вертикально‑горизонтальные) створки удобны при длинных манипуляциях; метки безопасного подъёма обязательны. Освещение — светодиодное, не менее 500 лк на плоскости, расположено вне потока, со стеклянной защитой.
Коммуникации. Вода, газ, вакуум и сжатый воздух — через химстойкие краны, электрика в выносных нишах с розетками IP54 и автоматами. Проливы собирает поддон со сливом или бортик 10–20 мм. Шум на рабочем месте — не выше 55 дБА, иначе люди начинают приоткрывать створку «чтоб легче дышалось», и защита пропадает.
Контроль. Датчик/индикатор скорости потока (face velocity), концевик створки, аварийная сигнализация — это мелочи, которые реально спасают. Важный момент: «высота вытяжного шкафа лабораторного» должна быть промаркирована на шкале подъёма, чтобы персонал не гадал, где безопасный предел.
Цена, закупка и монтаж в Москве: логистика и коммерция
Прораб уже подписал акт готовности помещения, а шкаф ещё на складе перевозчика в Химках — типичный московский сюжет. Плотная логистика города диктует сроки и бюджет.
По рынку: базовые модели 1200 мм с эпоксидной столешницей и без сложной автоматики стартуют примерно от среднего ценового сегмента, дальше на цену влияют материалы (PP, нержавейка, керамика), автоматика потока, число вводов коммуникаций и нестандартные размеры. Доставка по Москве и подъём — отдельная строка; монтаж и пусконаладка занимают 1–2 дня при готовой вентиляции. Уточняйте, входит ли в цену переходник, гибкая вставка и пусковой замер скорости в проёме.
Чтобы вытяжной шкаф купить Москва без сюрпризов, готовьте ТЗ: размеры, требуемый расход воздуха, материал столешницы и облицовки, список коммуникаций, «вытяжной шкаф ГОСТ/ТУ» как база требований, схема присоединения (диаметр 200–315 мм, направление — вверх/назад), ограничения по доставке (лифт, проёмы). Срок изготовления по городу — обычно 2–6 недель, гарантия 12–36 месяцев, сервис — с регламентом замеров.
Монтаж в связке с подрядчиком ОВиК быстрее: он подберёт вентилятор по расходу и потере давления, проверит баланс систем и выдаст протоколы. В реальности именно от этого зависит, будет ли цифра из паспорта совпадать с анемометром на рабочем месте.
Типичные ошибки при выборе и рекомендации по установке
Новая лаборатория блестит, а запах растворителя всё равно чувствуется — значит, где‑то ошиблись в базовых вещах. К счастью, эти ошибки повторяются, и их легко избежать.
- Ставят шкаф у двери или в проходе: сквозняки разбивают фронтальный поток и «выносят» пары наружу.
- Берут максимальную ширину без расчёта расхода — вентиляция не вытягивает нужные 1000–1500 м³/ч.
- Экономят на материалe столешницы под агрессивную химию — через месяц пятна и вздутия.
- Не закладывают зазор под потолком и место для поворота воздуховода — монтаж превращается в головоломку.
- Игнорируют сервисные доступы — менять кран или вентилятор потом дорого и долго.
Рекомендации. 1) Сначала — расчёт воздуха, потом — габариты. 2) Фиксируйте в ТЗ: «размеры вытяжного шкафа», целевую скорость в проёме и допустимую высоту открытия створки. 3) Проверяйте совместимость материалов с вашими реагентами по таблицам стойкости. 4) Держите отступы: от двери — 1 м, от приточных решёток — не менее 1,5 м, от стены с обратной стороны — 100–150 мм для коммуникаций. 5) Делайте пробный пуск с замером анемометром и настройкой ограничителя створки.
- Заранее проверьте пути доставки: ширина дверей/лифтов, разборность шкафа на модули, масса секций.
- Согласуйте диаметр и трассу воздуховода, предусмотрите кислотостойкие материалы при работе с агрессивными средами.
- Закажите маркировку безопасной проёмы и обучите персонал базовым правилам работы.
Если всё сделать по этому чек‑листу, шкаф станет не «мебелью у стены», а рабочим инструментом, который тихо и надёжно закрывает риски каждый день.
