Ключевые размеры вытяжного шкафа и типовые габариты

Утро, приёмка новой лаборатории. Техслужба выкатывает шкаф, а он… не проходит в дверной проём на повороте. Так часто и начинается разговор про размеры вытяжного шкафа — не со стандартов, а с логистики и реальности площадки.

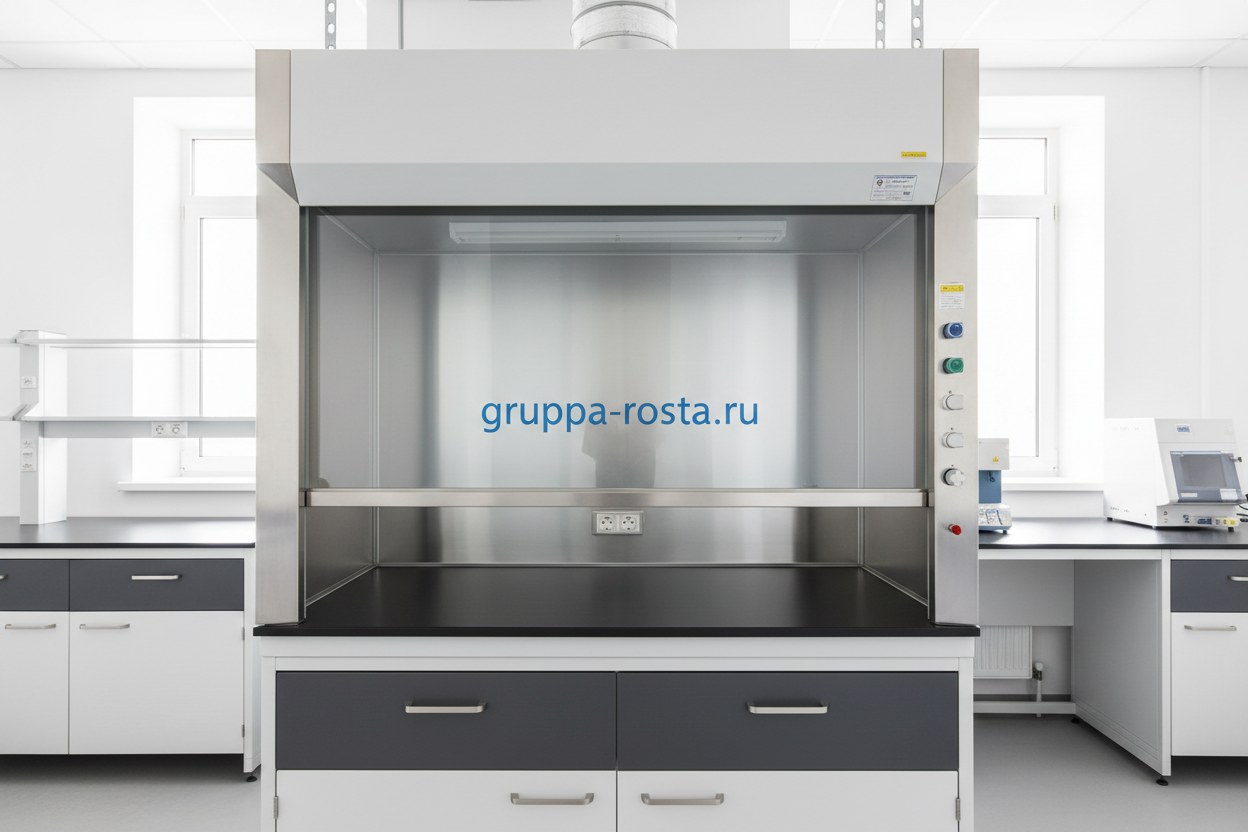

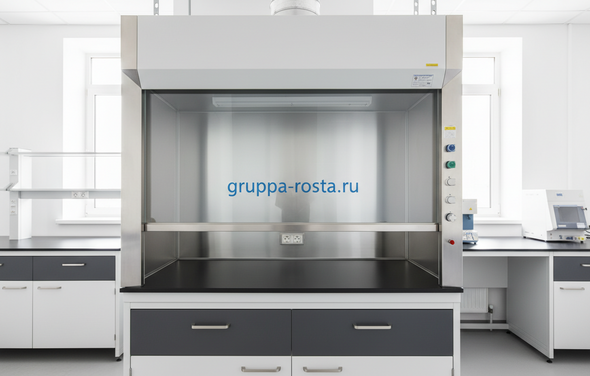

Типовые габариты корпуса на рынке: ширина 900 / 1200 / 1500 / 1800 / 2000 мм; глубина 700–900 мм; высота 2200–2600 мм с надстройкой и патрубком. Рабочая высота столешницы обычно 900±20 мм. Проём (высота подъёма створки) в базовой конфигурации 450–550 мм, реже до 700 мм под крупное стекло и штативы. Эти числа важнее, чем кажется: от них зависят требуемый расход воздуха и нагрузка на общую вентиляцию.

В реальности забывают про зоны обслуживания. Закладывайте не менее 100 мм слева/справа для подвода коммуникаций, 250–350 мм над шкафом для воздуховода и сервиса, а перед шкафом оставляйте проход 1200 мм — чтобы оператор, штатив и тележка не толкались локтями.

Ориентир по воздуху указан для скорости на проёме 0,4–0,6 м/с. Если по-простому: чем шире шкаф и выше поднята створка, тем сильнее крутится вентилятор и тем больше кубов «съедает» вытяжка из вашей системы ОВиК.

Требования и нормы (ГОСТ, EN, лабораторные правила)

Инженер включает шкаф, подносит дым-тюбик к проёму — струйка уходит внутрь без завихрений. Это быстрый полевой тест, но в паспорте должны стоять результаты формальных испытаний. Здесь ключевая связка — вытяжной шкаф ГОСТ и европейские требования.

Базовые документы для российского рынка — ГОСТ Р EN 14175 (адаптация EN 14175). Он описывает термины, методы типовых и натурных испытаний, требования к стабильности потока, герметичности и эргономике. Для приёмки в реальной лаборатории применяют проверки на месте установки (on-site), в том числе оценку удержания аэрозоля и замеры скоростей в плоскости проёма.

• Скорость на проёме: как правило 0,4–0,6 м/с, выбирают по классу опасности работ и по проекту вентиляции. Важный момент — скорость должна быть стабильной при турбулентности в помещении (движение людей, сквозняки).
• Испытания на удержание: по ГОСТ Р EN 14175 проводят тесты с индикаторным газом/дымом и фиксируют утечки в зоне оператора.
• Шум: рекомендуемый уровень у рабочего места — не более 60–65 дБА. Освещённость рабочей зоны — порядка 500 лк.
• Материалы и пожарная безопасность: внутренние поверхности — химически стойкие; для работ с окислителями и кислотами исключают оцинкованную сталь, для перхлорной кислоты — специальные моечные (wash-down) исполнения.
• Лабораторные правила: запрещено хранить в шкафу реагенты «на ПМЖ», он не склад. Саш-стопы, блокировка подъёма, аварийное отключение — обязательная оснастка для безопасной эксплуатации.

Дополнительно в проектах часто ссылаются на методики аэродинамических испытаний уровня ASHRAE 110 как на референс по качеству удержания. Это не замена ГОСТ, а разумная дополнительная проверка.

Как выбрать вытяжной шкаф: по задачам и материалам

Команда R&D планирует кислотные разложения, а отдел ОТиП спрашивает: «как выбрать вытяжной шкаф, чтобы всем было спокойно и бюджет не лопнул?» Алгоритм простой: от процесса и реагентов — к материалам и типу вытяжки — к габаритам и опциям.

Тип вытяжки и назначение

• Канальный (ducted) — универсальный, надёжно уводит загрязнения наружу. Нужен для кислот, растворителей, термических процессов.
• Рециркуляционный (ductless) — с фильтрами, когда нельзя тянуть канал. Годится для малых количеств органики, формальдегида и т.п. Учитывайте ресурс и подбор картриджей.
• Специализированные:
  • Перхлоратный (wash-down): нержавеющая сталь AISI 316, моечная система, гладкие каналы.
  • Радиоизотопный: сталь 304/316 с Pb-экранированием, моющаяся конструкция.
  • Взвешивания/микровесы: низкая турбулентность, демпфирующая столешница, отдельный П-образный поток.

Материалы камеры и столешницы

• Полипропилен (PP) — химстойкий к большинству кислот и щелочей, не боится HF; хорош для «мокрой химии». Температурные ограничения.
• Нержавеющая сталь 304/316 — прочная, жаростойкая, для органики и горячих процессов; 316 — при хлоридах и окислителях.
• Эпоксидная/фенольная столешница — универсальная; выдерживает пролития, умеренный нагрев, бытовую механику.
• Керамика — для высоких температур и реакций с выделением тепла; тяжёлая, но долговечная.
• Остекление: для HF — поликарбонат вместо стекла (фтористоводородная кислота «ест» силикат).

Габариты, аэродинамика и опции

Ширину берите с запасом 300–400 мм от ширины установки, чтобы не затенять струи и не заставлять оператора «лезть» внутрь. Глубину стола — минимум 550–650 мм под колонны, реакторы, вытянутые штативы. По аэродинамике важнее не максимум скорости, а её стабильность: VAV‑управление (поддержание постоянной скорости при изменении проёма) даёт тише и экономичнее работу.

• Опции безопасности: саш‑стоп 500–550 мм, датчик открытой створки, звуковая сигнализация падения скорости, аварийная кнопка.
• Коммуникации: газ, вакуум, вода — через кран-блоки вне зоны основного потока, розетки в нишах с защитными шторками.
• Вентилятор — за пределами помещения, взрывозащищённый для растворителей; воздуховоды: PP/PPs/PVC‑C для кислот, нерж. сталь 316 для окислителей.

И да, биологическая безопасность — это не про вытяжной шкаф. Для микробиологии и работы с клетками нужен бокс биобезопасности соответствующего класса. Путаница тут дорогая и небезопасная.

Цены: расценки, конфигурации и стоимость с установкой

Цифры любят конкретику. Ниже — ориентиры по рынку РФ для базовых конфигураций. Итоговая «вытяжной шкаф лабораторный цена» зависит от габарита, материалов, автоматики и монтажа. Часто это видно сразу по спецификации: чем агрессивнее среда и выше требования к стабильности потока, тем дороже.

Монтаж и пусконаладка обычно добавляют 15–30% к цене шкафа: выносной вентилятор 35 000–120 000 ₽, воздуховоды и оголовок 60 000–250 000 ₽ (зависит от трассы и материалов), установка и герметизация 25 000–70 000 ₽, балансировка/измерения 20 000–50 000 ₽. Для рециркуляционных моделей — закладывайте обслуживание фильтров: 30 000–120 000 ₽/год, зависит от типа картриджей и нагрузки.

Если по-простому считать ТСО: канальный вариант дороже на старте из‑за вентиляции, но дешевле в эксплуатации; рециркуляционный — наоборот. Энергорасход VAV‑системы ниже на 20–40% против постоянного расхода при реальной работе со створкой.

Ошибки при выборе и правильный монтаж вытяжного шкафа

Самая частая ошибка — гнаться за «максимальной» скоростью. Итог — шумно, сквозняки, вихри у оператора, запахи всё равно прорываются. Важнее стабильный поток и грамотный ввод воздуха в помещение.

• Ставить шкаф рядом с дверью или окном: сквозняки срывают струю. Держите 1,5–2 м от источников турбулентности.
• Забыть про подпор/приток: без компенсации вытяжка «высасывает» комнату, падает эффективность и гуляет температура.
• Неправильный материал воздуховодов: оцинковка под кислоты — коррозия и риски. Берите PP/PPs/PVC‑C для кислот, нерж. 316 для окислителей.
• Общая сеть без обратных клапанов: перетоки между шкафами, запахи по этажу.
• Хранение в шкафу реагентов и отходов: это рабочее оборудование, не склад.

1. Монтаж: выровнять шкаф по уровню, обеспечить зазоры для сервиса, герметично подключить патрубок, вынести вентилятор за пределы помещения (взрывозащищённый — для растворителей).
2. Пуск и настройка: отбалансировать сеть под рабочий проём (обычно 500–550 мм), настроить сигнализацию скорости и саш‑стоп, проверить автоматику VAV/константы.
3. Испытания: замер скоростей по сетке, тест удержания дымом/газом, шум, освещённость, проверка герметичности вводов коммуникаций. Итоги — в акт приёмки.
4. Эксплуатация: регламент ТО 1–2 раза в год, журнал проверок, обучение операторов «не поднимать створку выше метки» и держать оборудование на 150 мм в глубине камеры.

И последнее: выбирая габариты, помните о пути доставки. Пройдёт ли модуль в лифт, поворот коридора и дверь лаборатории? Этот пункт спасал бюджеты чаще, чем кажется.
