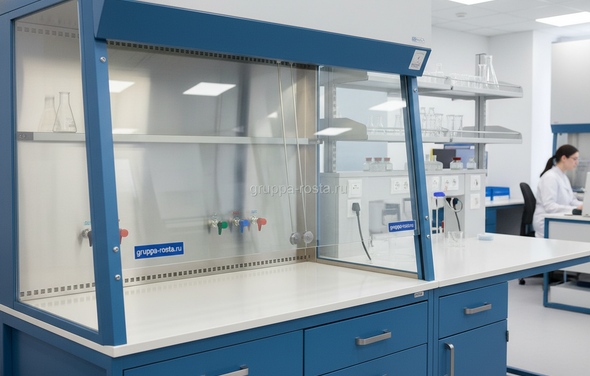

Стандарты и требования к размерам вытяжных шкафов
Прораб открывает план лаборатории, заведующий кивает на дверь: «Пройдет ли шкаф?». Инженер отвечает: «Сначала считаем габариты и воздух, потом привозим». Так в реальности и начинается любой разговор о вытяжном.
Ключ к безопасности — не только паспорта и красивые фасады, а точные размеры вытяжного шкафа и корректная аэродинамика. Регламенты задают рамки: требования по рабочему проему, глубине, высоте, скорости потока у проема, освещенности и шуму. В России опираются на ГОСТы по лабораторной мебели и охране труда, СанПиН, при этом многие производители декларируют соответствие EN 14175 и методике испытаний ASHRAE 110. Формулировка «вытяжной шкаф размеры ГОСТ» в паспорте означает, что критические габариты и режимы подтверждены протоколами, а не «на глазок». Важный момент: даже при соблюдении стандартов конкретная лаборатория может потребовать иной модуль — из-за приборов, колонн или высоты потолка.
- Рабочий проем (высота подъема створки): обычно 500–600 мм для штатной работы; ограничители — обязательны.
- Ширина корпуса: типовые модули 900 / 1200 / 1500 / 1800 / 2000 мм.
- Глубина внешняя: 800–900 мм; полезная глубина камеры: 500–700 мм.
- Высота со шкафом/надстройкой: 2200–2600 мм (с учетом патрубка).
- Высота рабочей поверхности: 900 ± 20 мм для стоячей работы.
- Лицевая скорость воздуха: целевой диапазон 0,45–0,6 м/с при нормированном проеме.
От габаритов напрямую зависят расчетный расход воздуха и устойчивость струй. Чем шире и выше открыта створка, тем больше кратность вытяжки и нагрузка на общеобменную вентиляцию. Производители закладывают дефлекторы, распределители потока и экранные щели, но базовая физика одна: стабильная кромочная струя при расчетном проеме. В реальности проблемы начинаются, когда берут большой шкаф «с запасом», а воздухоприток не тянут — появляется подсос из комнаты и обратные завихрения. Поэтому проверяем не только размеры, но и проект вентиляции, места под подвод коммуникаций и габариты проноса через двери/лифты.
Как правильно выбирать вытяжной шкаф по габаритам
Перед вами помещение 12 м² и колонна у стены. Влезет ли 1500‑мм модуль или лучше два по 900 мм?
Алгоритм простой, но без упрощений: сперва описываем процессы и аппаратуру, которая будет внутри (весы, печи, насосы, колонны, реакторы). Затем определяем требуемую ширину и глубину, чтобы прибор стоял за кромкой проема на 50–100 мм, а рукам было удобно. Учитываем подводы воды/газа/вакуума и отводы: иногда лучше взять модуль глубже, чтобы не упираться шлангами в стекло. Важный момент: при одинаковой ширине расход воздуха меняется от высоты открывания створки — не гоните ее «в потолок», если не нужно. И, конечно, заранее согласуйте проходы по коридорам и дверным проемам, чтобы не снимать наличники в день поставки.
- Опишите операции: кислоты, растворители, нагрев, масштабы работ.
- Составьте перечень приборов с габаритами и тепловыделением.
- Выберите ширину модуля (900–2000 мм) и полезную глубину камеры (500–700 мм).
- Проверьте высоту помещения и трассы воздуховодов под патрубок/вентилятор.
- Сверьте пропускную способность вентиляции с целевой лицевой скоростью 0,45–0,6 м/с.
- Зафиксируйте в ТЗ: рабочий проем, материалы столешницы, сервисные модули и резерв по нагрузке.
Типовые размеры и модульные конфигурации для лабораторий
Часто это видно сразу: стандартный модуль на 1200 мм закрывает 80% задач аналитической лаборатории. Но синтезной группе с реакторами уже нужен 1500–1800 мм — иначе тесно и небезопасно.
Производители держат ряд типоразмеров, чтобы быстро комплектовать помещения и соединять шкафы в линии. Модули можно ставить на тумбы (под химические шкафы хранения), совмещать со столешницами из керамогранита, эпоксидного камня или нержавейки. Есть надставки под вытяжные шкафы для увеличения полезной высоты и навесы для кислотоулавливающих фильтров. Для узких комнат существуют «узкие» исполнения с глубиной до 750–780 мм.
| Ширина модуля | Внешняя глубина | Полезная глубина камеры | Рабочий проем (h) | Высота столешницы | Реком. расход воздуха |
|---|---|---|---|---|---|
| 900 мм | 800–850 мм | 500–550 мм | 500–550 мм | 900 ± 20 мм | 450–650 м³/ч |
| 1200 мм | 850–900 мм | 550–600 мм | 500–600 мм | 900 ± 20 мм | 650–900 м³/ч |
| 1500 мм | 850–900 мм | 600–650 мм | 500–600 мм | 900 ± 20 мм | 900–1200 м³/ч |
| 1800 мм | 900 мм | 600–700 мм | 500–600 мм | 900 ± 20 мм | 1200–1500 м³/ч |
| 2000 мм | 900 мм | 650–700 мм | 500–600 мм | 900 ± 20 мм | 1500–1700 м³/ч |
Если по-простому, выбираем ширину под оборудование с зазором, глубину — под коммуникации и устойчивость струи, а высоту проема — под эргономику и расчетный воздух. Варианты исполнения: напольные, настольные (bench-top) и безканальные рециркуляционные с угольными/спецфильтрами. Последние подходят для демонстрационных зон и временных работ, но требуют строгого подбора сорбента и регламента замены. Для кислот (особенно HF) и щелочей лучше канализованные системы с ПП/ПВДФ воздуховодами и скруббером.
Комбинации модулей решают планировку: левый/правый ввод коммуникаций, встроенная мойка, тумбы хранения кислот/щелочей, отсеки под газовые баллоны. Под столешницей удобно прятать вакуумные насосы, но оставляйте вентиляцию и сервисный доступ.
Эргономика, безопасность и монтаж вытяжных шкафов
Оператор тянется к колбе, локти на кромке, глаза — на уровне 1200–1300 мм. Если створка тяжелая и подсветка слепит, точность падает за полчаса.
Эргономика начинается с высоты рабочей кромки и плавного хода створки: газлифты или противовесы, надежные фиксаторы промежуточных положений. Внутри — антибликовая подсветка 500 лк, шум от вентилятора не выше 55 дБА на расчетном режиме, плавные кромки и выемки под запястья. Столешница — химически стойкая: эпоксидный композит, керамогранит, полипропилен или нерж. сталь AISI 316 для агрессивных сред. Нагрузка — не «примерно», а до 200 кг равномерно распределенная; падение стеклянной колбы с 30–40 см столешница должна пережить без сколов. Внутренние панели — из материалов, не боящихся кислот/щелочей; для горячих процессов — теплоизоляционные вставки и искрогасители.
- Не ставьте шкаф напротив дверей и сквозняков; расстояние до интенсивных проходов — от 1 м.
- Проход перед шкафом — не уже 1200 мм для безопасной работы и эвакуации.
- Створка — с ограничителями; рекомендованный рабочий проем 500–600 мм.
- Приток воздуха в помещение — не менее 80–90% от суммы вытяжек, иначе сорвет струю.
- Воздуховоды — из ПП/ПВДФ/нерж. стали, без «мешков»; уклон к каплеотводам, ревизии доступны.
- Для кислотных выбросов — скруббер или нейтрализатор; для органики — улавливание паров согласно ТЗ.
- Электрика и вода — с внешним сервисом; «мокрые» узлы изолированы, есть аварийное отключение.
- Крепление к полу/стене — по паспорту; проверка уровня и герметичности до пуска вентиляции.
Часто это видно сразу: правильно смонтированный шкаф «тянет» ровно, струя у кромки не «гуляет», створка не дребезжит. И наоборот — если сэкономили на воздуховодах и притоке, никакая табличка «не открывать выше» не спасает.
Цена, гарантия и индивидуальное изготовление вытяжных шкафов
Закупщик всегда начинает с простого вопроса: «Сколько стоит?». Ответ зависит от габаритов, материалов и инженерии вокруг.
Ориентиры по рынку: базовый 1200‑мм канализованный модуль — от 180–350 тыс. ₽; 1500–1800 мм с расширенным оснащением — 300–600 тыс. ₽. Рециркуляционные — 150–400 тыс. ₽ (включая фильтр), топовые коррозионностойкие исполнения с ПП/ПВДФ, электрикой и скруббером — от 600 тыс. до 1,2 млн ₽. На стоимость влияет материал столешницы, тип створки, подсветка, сервисные посты (вода/газ/вакуум), вентиляторы, автоматика и воздуховоды. Цена вытяжного шкафа с гарантией обычно включает шефмонтаж и пуско-наладку; гарантия — от 12 до 36 месяцев, с регламентом ТО и доступом к запчастям. Индивидуальное исполнение добавляет 10–25% к бюджету, но решает задачи помещения и процессов.
- Соберите ТЗ с размерами, процессами и требованиями к материалам; приложите план помещения.
- Попросите расчет воздуха и подбор вентилятора под ваши габариты и высоту проема.
- Согласуйте условия поставки: сроки изготовления 3–8 недель, доставка, пронос, монтаж.
- Проверьте гарантийные условия: что покрывается, сроки, как вызвать сервис; запросите протоколы испытаний (дымовая проверка, равномерность потока).
- Когда решили купить вытяжной шкаф лабораторный, зафиксируйте в договоре итоговые размеры, присоединительные точки, материалы и комплект документации (паспорт, руководство, чертежи «как построено»).
