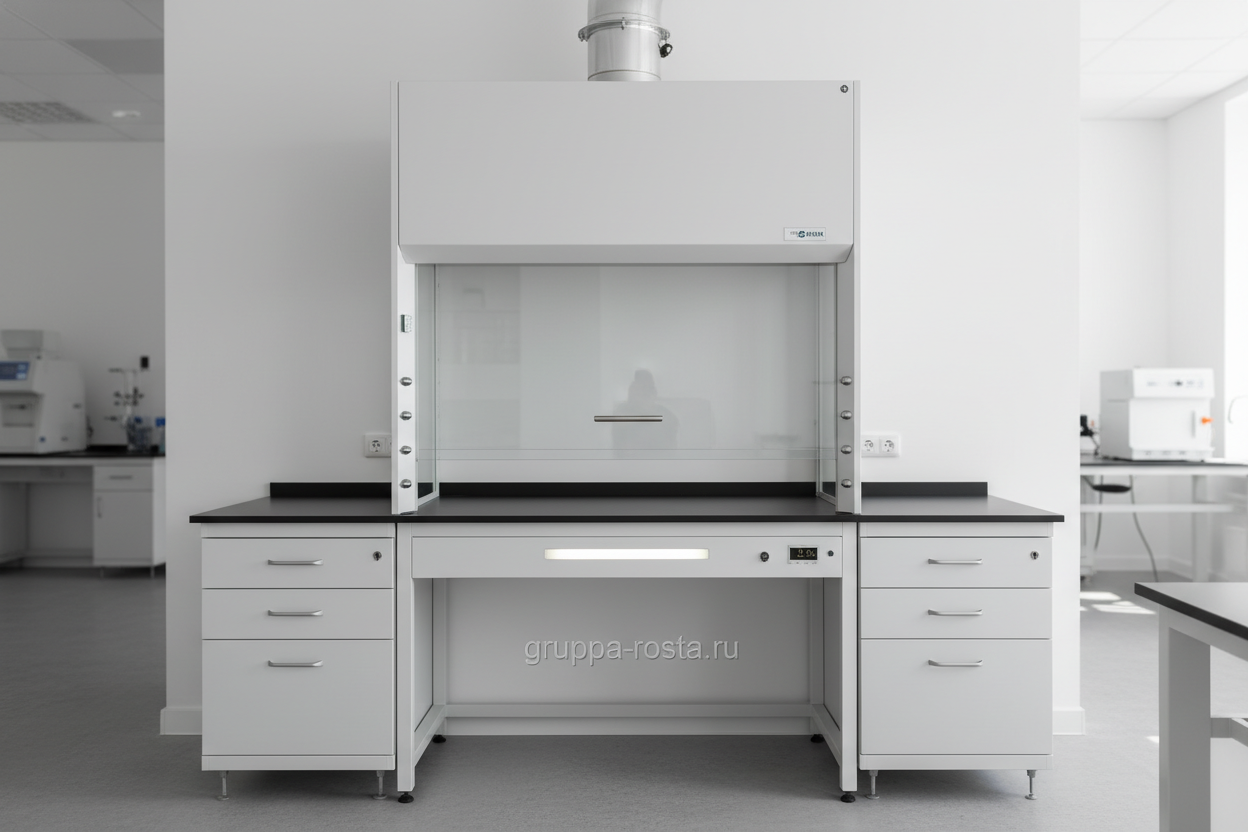

Стандартные и индивидуальные размеры вытяжных шкафов
Ситуация знакомая: пришёл новый спектрометр, а до задней стенки шкафа остаётся 20 мм — шланг уже не пролезает. Поэтому «какой ширины взять» — это не про эстетику, а про безопасность и удобство. В реальности правильные размеры вытяжного шкафа экономят часы работы и избавляют от рискованных компромиссов.
Типовые габариты на рынке: ширина 900/1200/1500/1800 мм, глубина 700–900 мм, высота 2200–2500 мм, столешница 900±20 мм от пола. Полезная высота проёма (саш) обычно 500–700 мм, что влияет на требуемую производительность вентиляции. «Вытяжной шкаф ГОСТ размеры» — частый запрос, но сам ГОСТ фиксирует скорее функциональные параметры и безопасность, а не привязывает производителей к единственному формату. Поэтому под приборы с большой глубиной (ГХ, вакуумные печи) лучше закладывать 800–900 мм по столешнице и увеличить отступ от задней панели.
| Ширина шкафа, мм | Полезная ширина, мм | Глубина столешницы, мм | Высота шкафа, мм | Высота проёма (типовая), мм | Диаметр патрубка, мм | Расч. расход при 0,5 м/с, м³/ч |
|---|---|---|---|---|---|---|
| 900 | 800 | 750 | 2300 | 500 | 200 | ≈720 |
| 1200 | 1100 | 750–800 | 2300–2450 | 500–600 | 250 | ≈900–990 |
| 1500 | 1400 | 800–850 | 2350–2500 | 500–600 | 250–315 | ≈1200–1300 |
| 1800 | 1700 | 850–900 | 2400–2500 | 600–700 | 315 | ≈1500+ |
Индивидуальные проекты решают нетиповые задачи: высокий прибор, боковой ввод газов, два оператора, высокий плинтус помещения. В таких случаях меняют глубину, ширину проёма, схему сервиса, добавляют усиливающую раму под 200–300 кг и пересчитывают аэродинамику воздуховода. Важный момент: чем шире окно и выше подъём створки, тем важнее стабильный поток и правильный диаметр патрубка, иначе скорость на кромке «провалится».
Если по-простому: под небольшую посуду и общелабораторные работы хватает 1200 мм. Для хроматографов, установок с насосами — чаще берут 1500–1800 мм и глубину 800+. А под HF и агрессивные кислоты — рассматривают полипропиленовые исполнения и увеличенную вытяжку.
Требования, нормативы и ГОСТ к вытяжным шкафам
Лаборант поднимает створку на привычную высоту, подносит пламя к чашке — и пламя не «гуляет». Это значит, что скорость подсоса стабильна, а шкаф спроектирован по нормам. Часто это видно сразу: тихо, светло, поток «держит» на кромке.
В РФ ориентируются на ГОСТ Р ЕН 14175 (национальная адаптация европейского стандарта для химических шкафов), санитарные правила по воздухообмену и ПДК, а также СП 60.13330 по системам вентиляции и кондиционирования. Требования сводятся к трем группам: безопасность (огнестойкость, электро), эффективность удержания аэрозолей и паров, эргономика и освещенность. Актуальную редакцию документов всегда сверяйте с проектировщиком ОВиК — локальные предписания площадки и особенности сырья могут ужесточить базовые нормы. Формат «вытяжной шкаф ГОСТ размеры» трактуется так: габариты выбирают под процесс, а соответствие подтверждают испытаниями удержания и скоростей.
- Скорость на кромке проёма: ориентир 0,4–0,7 м/с (подбирают под химию и высоту створки).
- Освещенность в рабочей зоне: около 500 лк без ослепления, светильники вне потока.
- Шум: цель до 55 дБА на рабочем месте; за это отвечает и вентилятор, и аэродинамика канала.
- Электробезопасность и заземление: требования ПУЭ, защита IP светильников не ниже IP54.
- Материалы внутренней обшивки и столешницы — химстойкие к вашим реагентам; огнеопасные работы — с искрозащитой и отсечкой газов.
Как выбрать вытяжной шкаф: критерии и ошибки
На макете всё красиво, а на объекте створка бьётся о колонну, шланги перегибаются, датчик потока «ругается». В реальности правильный выбор — это баланс габаритов, химии и вентиляции здания. И да, иногда лучше на 300 мм шире, чем потом жить с компромиссами.
Критерии выбора завязаны на технологию, а не только на «влезет — не влезет». Учтите, что под одну и ту же ширину потребуется разный расход воздуха при разных высотах проёма и схемах работы (оператор сидя/стоя, один или двое у шкафа). Ниже — краткий чек-лист.
- Процесс и реагенты: кислоты/щелочи/растворители, HF — требует полипропилена или керамики, термонагрузка — керамика/нерж.
- Приборы и размеры вытяжного шкафа: глубина прибора, выводы, высота колб и штативов, сервисные выводы (газ/вода/электрика).
- Аэродинамика: требуемая скорость на кромке, диаметр и длина трассы, тип вентилятора (наружный/крышный), допустимый шум.
- Безопасность и контроль: сигнализация потока, блокировки газов при падении скорости, аварийная кнопка, тип створки (вертикальная/горизонтальная/комбинированная).
- Эргономика: высота столешницы 880–920 мм, расположение тумб, смотровые окна, стойки для вытяжных рукавов и штативов.
Типичные ошибки лучше обойти заранее. Если по-простому: не пытайтесь «продавить» аэродинамику узким патрубком и длинным гибким рукавом — поток «умирает». Не ставьте высокий шкаф под низкий потолок без места для отвода. Не экономьте на материалах при работе с HF и горячими кислородосодержащими кислотами — ремонт выйдет дороже. И не забывайте про вводные газов и мойку: задним числом добавлять сложно.
Если задача конкретна и сроки жмут — проще сразу запросить КП формата «вытяжной шкаф лабораторный купить с проектом воздуховодов»: производитель просчитает расход, подберёт диаметр и даст схему присоединений. Так меньше риска промахнуться с мощностью и габаритами.
Материалы, износостойкость и срок службы
Один и тот же шкаф может служить 3 года или 12 — вопрос материалов. Внутри всё работает на износ: пары, конденсат, тёплые потоки. Важный момент: «химстойкий» — это не ярлык, а список конкретных реагентов и температур, при которых материал не «плывёт» и не теряет прочность.
| Узел | Материалы | Химстойкость / температура | Примечания по ресурсу |
|---|---|---|---|
| Столешница | Эпоксидная смола 16–32 мм; фенольная смола 16–25 мм; керамика ~20 мм; нерж. сталь AISI 304/316; полипропилен | Эпоксид до ~180°C кратковременно; фенол до ~160°C; керамика до ~600°C; нерж до ~400°C; ПП до ~80–100°C | Под HF — ПП или керамика; под высокую теплоту — керамика/нерж; статика до 200–300 кг при усиленной раме |
| Внутренняя обшивка | Полипропилен, HPL/компакт-ламинат, сталь с порошковым покрытием, ПВХ | ПП — лучшая стойкость к большинству кислот, включая HF; HPL устойчив к растворителям | Швы проваривают/герметизируют; следите за УФ и температурой для ПП |
| Стёкла и створки | Закалённое стекло или триплекс | Ударопрочность и термостойкость выше обычного стекла | Обязательны ограничители хода и балансиры |
| Мойка/слив | Полипропилен, керамика | Кислоты, щёлочи; температура по материалу | Клапаны с химстойкими манжетами |
Ожидаемый срок службы при корректной эксплуатации: 7–12 лет, иногда больше. Ключ к ресурсу — правильный выбор материала под реагенты, стабильная скорость подсоса и отсутствие «горячих точек» возле выхлопа. Периодический сервис (проверка противовесов, уплотнений, светильников) продлевает жизнь на годы.
Цена, доставка по РФ и монтаж под ключ
Бюджет считают не только «за коробку». Есть вентиляция, монтаж, пусконаладка, иногда — проект воздуховодов. Если по-простому, базовая цена — это половина истории, остальное — инженерия.
Ориентиры по стоимости (зависят от материалов и оснащения): ширина 1200 мм в стали с эпоксидной столешницей — примерно от 140–220 тыс. ₽; 1500 мм — от 180–300 тыс. ₽; полипропиленовые версии под HF — дороже на 30–60%. Датчик потока, газовые/водяные посты, мойка, штативы — плюс к смете. Сроки изготовления: типовые позиции 2–4 недели, индивидуальные 4–8 недель.
Логистика. Предусматриваем упаковку в жёсткий короб/обрешётку, страхование груза и подъём. Дверные проёмы — не уже 800 мм, высота проходов — с запасом под шкаф и тельфер. Вытяжные шкафы: доставка по РФ — авто и ж/д, до терминала ТК или до двери. На объекте нужен доступ для такелажа без ступеней или с пандусом.
Монтаж под ключ. Сборка 4–6 часов, подключение к воздуховоду (200–315 мм по проекту), ввод в эксплуатацию с дымовой проверкой и замером скорости на кромке. Электрика и заземление — по ПУЭ; вентиляцию и расход согласуют с ОВиК здания. Гарантия обычно 12–36 месяцев, сервис — по регламенту производителя. Хотите ускориться — при запросе сразу укажите адрес, этаж, лифт, ширину дверей и план трассы: так КП будет точным и без сюрпризов.
Готовы обсудить проект или «нужно вчера»? Напишите размеры помещения, состав работ и химии — поможем подобрать модель, просчитать производительность и оформить «вытяжной шкаф лабораторный купить» с доставкой и установкой под ключ.
