Размеры вытяжного шкафа По ГОСТ

Нормативы и требования: размеры вытяжного шкафа по ГОСТ

Проектировщик открывает ТЗ и видит: «Шкаф вытяжной, 1200 мм». Кажется, всё просто, но дальше всплывают скоростные режимы, высота проёма, воздуховоды и согласование с охраной труда — именно там вспоминают про «размеры вытяжного шкафа по ГОСТ».

Если по-простому: профильные ГОСТы и СП задают безопасность и аэродинамику, а не «жёсткие» габариты корпуса. Поэтому «требования к вытяжным шкафам ГОСТ» читают вместе с СП по вентиляции и паспортами производителя. На практике используют модульные ширины (900/1200/1500/1800 мм), регламентируют высоту рабочей кромки и диапазон открытия окна, нормируют скорость через проём и кратность вытяжки. Для подтверждения удержания часто принимают методики EN 14175 и испытания по типу ASHRAE 110 (аналогичный подход к контрольной скорости потока).

• Рабочая высота столешницы: 900 ± 20 мм для стоячей работы; сидячие модели — 750–780 мм.
• Рабочее открытие окна: обычно 300–500 мм; максимальное сервисное — до 700–800 мм (под наблюдением).
• Расчётная скорость на проёме: 0,4–0,6 м/с (типовое проектное задание; конкретику фиксируют в паспорте).
• Рекомендуемый диапазон по расходу: 700–1800 м³/ч в зависимости от ширины и высоты открытия.
• Минимальная глубина рабочей камеры: 600–750 мм, чтобы плечо оператора не попадало в зону турбулентности.
• Освещённость в рабочей зоне: 500–1000 лк; уровень шума у оператора — до 65 дБА.
• Электробезопасность: заземление, УЗО/дифференциальная защита, химостойкие розетки; маркировка коммуникаций (вода/газ/вакуум).

В реальности контрольная точка простая: в договоре и паспорте обязаны быть указаны «вытяжной шкаф лабораторный габариты», диапазон безопасных открытий окна, подтверждённая скорость/расход и методика испытаний. Важный момент — любые отклонения (нестандартная ширина, перфорация экрана, встроенная техника) фиксируют в ТУ и протоколе пуско‑наладки.

Типовые габариты, внутренний объём и конфигурации

Лаборант подводит штатив и понимает: колба 5 л не влезает под вытяжной экран. Значит, дело не только в ширине, но и во внутреннем объёме и полезной высоте при рабочем открытии окна.

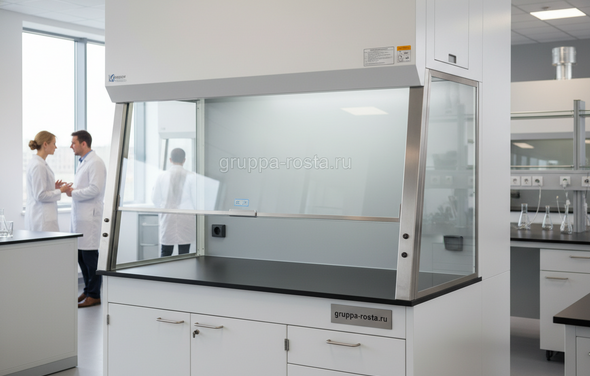

Рынок живёт модулями. Стандартные ширины — 0,9/1,2/1,5/1,8 м; глубина корпуса — 700–900 мм, внутренняя глубина камеры — обычно 600–750 мм. Полезная высота при рабочем открытии 300–500 мм определяет, можно ли ставить колонну, дефлегматор или штатив под вытяжкой. Конфигурации — настольные (на базе тумб), напольные (на раме), «walk‑in» для крупных установок, низкопоточные (energy‑saving), а также с байпасом для стабильной скорости при движении окна. Корректная аэродинамика зависит от распределителей потока и задних дефлекторов: это сразу видно по равномерности дыма на тесте.

Для нестандартных процессов (калильные работы, HF, хлор) закладывают увеличенную глубину, фланцы под локальные зонты, искрозащиту или полностью полипропиленовое исполнение. Здесь «габариты и типы вытяжных шкафов» обсуждают вместе с технологом: иногда выгоднее поставить два шкафа 1200 вместо одного 1800 — легче обеспечить стабильную скорость и воздушный баланс.

Материалы, покрытия и сравнение для химстойкости

Опыты идут, брызги HCl попали на кромку, и через неделю на краске пузырьки. Значит, ошиблись с материалом или покрытием именно для этой химии.

Корпуса выполняют из стали с порошковым покрытием, компакта (HPL), полипропилена или нержавейки; рабочие поверхности — из эпоксидного монолита, керамики, фенолового композита, полипропилена или AISI 316L. Выбор диктует химия: сильные неорганические кислоты и щёлочи дружат с PP и керамикой, органика и растворители — с фенолом/эпоксидом, морская и хлорсодержащая среда — с AISI 316. Толщина и тип порошка критичны: тонкое покрытие быстро сдаётся на кромках и в зонах турбулентности. В реальности лучше один раз сверить карту химстойкости у производителя и запросить тестовый отчёт.

Покрытия и фурнитура. Для стали просите порошок 60–100 мкм, с химстойким праймером и запеканием; петли и крепёж — из нержавейки, тросы противовеса — стальные оцинкованные или нерж. Уплотнения — EPDM/витон по вашей химии, герметики — нейтральные.

Если нужен бюджет, но с «подстраховкой» под кислоты, берут стальной корпус с качественным порошком и PP‑вкладыш камеры. Часто это видно сразу по паспорту: указывают материал обшивки и отдельный материал лайнера.

И да, вытяжной шкаф — не сушильный. Длительный нагрев над эпоксидом или фенолом без прокладок оставляет следы, а PP к высоким температурам просто не рассчитан.

Эргономика, вентиляция и безопасность при эксплуатации

Оператор поднял окно «чтоб удобнее», и тревога: скорость упала, датчик подаёт сигнал. Шкаф исправен — нарушен режим.

Эргономика — это высота кромки 900 мм, глубина до зоны работы 300–350 мм, скошенный верхний портал и подсветка 500–1000 лк без бликов. Кромка с каплеуловителем и бортик по периметру столешницы защищают от проливов. Электропакет — вынесен за поток, розетки с крышками, аварийная «грибовина» доступна рукой. Окно ходит плавно, фиксируется на рабочей высоте; шкала указана слева/справа. Безопасность дополняют: сигнализация скорости/срабатывание при превышении открытия, автоматическая доводка до безопасной щели, блокировка газа при закрытии, вытяжка с резервом по статическому давлению и обратные клапаны. Важный момент — обучение: 10 минут инструктажа решают больше, чем толстая инструкция.

Вентиляция и расчёт расхода. Базовая формула: Q = A × v × 3600, где A — площадь открытого проёма, v — целевая скорость. Пример: шкаф 1200 мм, эффективная ширина 1,1 м, рабочее открытие 0,5 м. A = 0,55 м²; при v = 0,5 м/с Q ≈ 0,275 м³/с ≈ 990 м³/ч. Для 1500‑мм при тех же условиях получите порядка 1260 м³/ч. Добавьте 10–20% на утечки/байпас и потери в воздуховоде, проверьте статическое давление вентилятора. Приток в помещение — 90–110% от суммарной вытяжки, с созданием отрицательного давления 10–30 Па, чтобы запах не шёл в коридор. Если по-простому: чем выше окно — тем больше расход, и тем критичнее стабильность притока.

• Дымовой тест (скрытые завихрения видно сразу) — перед сдачей в эксплуатацию.
• Никакого хранения реагентов в шкафу: он для процессов, а не для зип‑пакетов.
• Искроопасные среды — только во взрывозащищённом исполнении и с согласованием.

Как выбрать и купить: техническое задание и цена

Тендер прилетел «вчера», в ТЗ — «вытяжной шкаф купить лабораторный, ширина 1500, дешево». Так выбирать нельзя: риски по безопасности и дальнейшие доработки обойдутся дороже.

Чек‑лист ТЗ, который читают и поставщик, и отдел вентиляции:

• Процесс и реактивы (кислоты/щёлочи/растворители, температура, возможные пары HF, хлор).
• Ширина/тип: 900/1200/1500/1800, настольный/напольный/«walk‑in», окно вертикальное/комбинированное.
• Материалы: корпус (сталь/PP/нерж.), внутренняя камера (лайнер), столешница (эпоксид/керамика/фенол/PP), уплотнения.
• Рабочее открытие окна (мм) и целевая скорость (м/с), допустимый шум, освещённость.
• Коммуникации: вода/газ/вакуум, число и тип кранов, слив/трап, поддон‑проливник.
• Электрика: количество розеток, класс защиты, УЗО, подсветка, аварийная кнопка.
• Автоматика: датчик/индикатор скорости, сигнализация, интеграция BMS, клапаны.
• Воздуховоды: материал (ПП, ПВХ, нерж.), диаметр, трасса, вентилятор и его напор.
• Сертификаты/испытания, паспорт, протокол ПНР, гарантия и сервис.

По деньгам ориентируются так (цены индикативные, рынок меняется):

В реальности итог зависит от воздуховодов и вентилятора: иногда «дешёвый шкаф» удорожает систему вытяжки на сотни тысяч. Считайте систему целиком.

Монтаж, логистика, индивидуальное производство и типичные ошибки

Шкаф приехал, а в проём двери 800 мм он «не входит ни при каких». Знакомая боль: не проверили транспортные габариты и разборность.

Планируйте поставку как проект. Замер проёмов, лифтов и поворотов, трасса воздуховодов, место под вентилятор и шумоглушители. Разборные модули — верх, тумбы, столешница, окно — удобнее проносить и собирать на месте. Электроподвод и заземление готовят заранее, приток согласуют с вытяжкой. Если нужен индивидуальный размер/материал — закладывайте макет‑согласование: чертёж, спецификация, карта химстойкости, срок изготовления.

• Логистика: паллеты 1200×800 или 1200×1000, высота упаковки шкафа 2,1–2,3 м; вес 150–350 кг (без вентилятора).
• Монтаж: 1–2 дня на сборку и подключение, ещё день на ПНР и дымовые тесты.
• Воздуховоды: ПП/ПВХ под кислоты, нерж. под высокие температуры/органику; минимизируйте повороты 90°.

• Типичные ошибки:
  • Не учли диаметр воздуховода и статический напор — скорость «плавает» при открытии окна.
  • Нет притока — дверь в лабораторию «свистит», скорость падает.
  • Неправильный материал столешницы под процесс (эпоксид вместо керамики под нагрев).
  • Отсутствие виброразвязки вентилятора — шум выше 70 дБА.
  • Не согласовали автоматику с BMS — тревоги теряются.
  • Складируют реагенты в шкафу — нарушают режим и портят покрытие.

Сроки: серийные — 2–4 недели, индивидуальные — 6–10 недель. Гарантия 12–24 месяца, но ресурс зависит от обслуживания: чистите фильтры/жироулавливатели (если стоят), проверяйте скорость на проёме раз в полгода. И да, «размеры вытяжного шкафа по ГОСТ» — это не только ширина×глубина; это связка с вентиляцией, окном, скоростью и материалами. Именно её и покупают.
