Стандартные размеры вытяжных шкафов и типовые габариты

Ситуация знакомая: новый прибор уже в лаборатории, а вытяжку все еще выбирают — «влезет ли 1800 мм или брать 1500?». От правильного габарита зависит не только место у стены, но и стабильность тяги, шум и энергозатраты.

В реальности рынок держится на нескольких типоразмерах по ширине: 900, 1200, 1500, 1800 и 2000–2100 мм. Глубина чаще 750–900 мм, общая высота 2200–2450 мм с учетом надстройки/патрубка. Рабочая высота столешницы — 900 ± 20 мм. Это и есть те самые «вытяжные шкафы стандартные габариты», которые проще всего согласовать с проектом вентиляции и доставкой. При этом важно помнить: ГОСТами задаются не “внешние сантиметры”, а безопасность и аэродинамика — скорость на проеме, устойчивость к турбулентности, герметичность. Поэтому одинаковая ширина у разных производителей может давать разный расчетный расход воздуха.

Если по-простому: чем шире и выше открыт проем — тем больше расход воздуха и требование к вентиляции. Поэтому перед тем как считать «размеры вытяжного шкафа», проверьте возможности притока и магистрали вытяжки. И еще — на доставку: 1800+ мм иногда проще завозить в разобранном виде.

Как выбрать размер вытяжного шкафа под лабораторию

Инженер выкладывает на стол схему установки: колонна, насос, ловушка, штативы. Понимает, что в 1200 мм все ляжет впритык — значит, будет тесно и шумно при открытом окне. Лучше просчитать сразу.

Алгоритм выбора габарита удобнее разбить на несколько шагов — так меньше шансов упустить деталь.

1. Опишите процессы: максимальные колбы/колонны по длине и высоте, число одновременно работающих людей, необходимость бортовой мойки или кислотной ванны.
2. Зафиксируйте требуемую высоту проема. Для манипуляций с высокими штативами берут 600 мм, для базовых работ достаточно 500 мм.
3. Сложите ширины оборудования + 15–20% запаса на эргономику и вихревые зоны у стоек/бортов.
4. Проверьте, пройдет ли шкаф по дверям/лифту. Иногда ширина 1500 мм сэкономит неделю логистики по сравнению с 1800 мм.
5. Сверьте вентиляцию. Расход считают по формуле Q = V × A × 3600, где V — скорость на проеме (обычно 0,4–0,6 м/с), A — площадь проема.

Пример. Шкаф 1200 мм, рабочий проем 1100×500 мм. Площадь A ≈ 0,55 м². При V = 0,5 м/с получаем Q ≈ 0,275 м³/с или ~990 м³/ч. Если вентиляция дает только 800 м³/ч, придется либо снижать высоту проема, либо брать шкаф уже, либо усиливать систему.

Важный момент: иногда два шкафа по 1200 мм работают тише и безопаснее, чем один на 2100 мм, при том же суммарном расходе. Разделение процессов (кислоты отдельно от органики) тоже снижает риски и упрощает эксплуатацию.

Требования, нормы и ГОСТы для лабораторных вытяжных шкафов

На приемке все просто: включили, подымил, проверили скорость — «держит или нет». Но нормативная часть шире одного замера, и она влияет на выбор еще на этапе проекта.

На практике производители в России и ЕАЭС ориентируются на комплекс документов: ГОСТ Р EN 14175 (части 1–3) по лабораторным вытяжным шкафам, методику испытаний по ASHRAE 110 (для оценки удержания), общие правила по воздуху рабочей зоны ГОСТ 12.1.005, а также строительные нормы по вентиляции СП 60.13330. Санитарные требования к освещенности, шуму, микроклимату — по действующим санитарным правилам. Прямо «вытяжной шкаф размеры ГОСТ» не диктует: регламенты задают критерии безопасности и методики контроля.

• Скорость на рабочем проеме: обычно 0,4–0,6 м/с, стабильная при колебаниях притока и перемещениях оператора.
• Герметичность и устойчивость к турбулентности: тесты дымом/трассером, измерение утечек по методикам EN/ASHRAE.
• Освещенность рабочей зоны: порядка 500 лк без слепящих зон; светильники вне потока загрязнений или в герметичных кожухах.
• Электробезопасность и материалы: химстойкие поверхности, искробезопасность в зонах работы с ЛВЖ, защита вентиляторов от коррозии.
• Акустика: обычно не выше 60 дБА на рабочем месте при номинальном расходе.

И еще нюанс, который часто видно сразу: стабильность лицевой скорости важнее «рекордных» значений на паспортной табличке. Иначе при реальной работе с открытой створкой удержание ухудшается, а энергозатраты растут.

Материалы, конструкция и срок службы вытяжных шкафов

Лаборатория живет в плотном режиме: проливы, нагрев, случайные удары штативом. От конструкции зависит, как шкаф выдержит эти привычные «стрессы» через год и через десять.

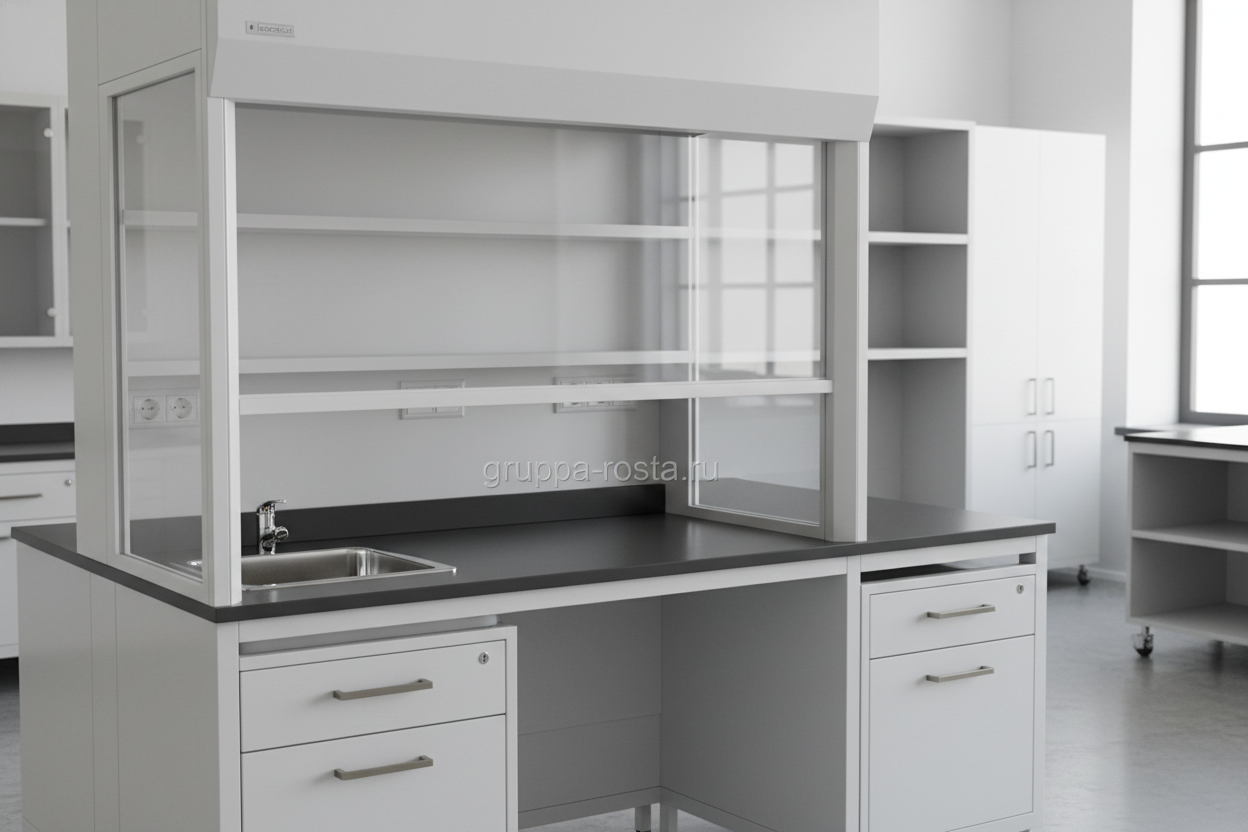

Каркас обычно стальной, сварной или болтовой, с порошковым покрытием (эпоксиполиэфир 60–80 мкм). Для агрессивных сред — полипропилен (PP) или PVDF, а в зонах соляной/плавиковой кислот — сплошной полимер с полипропиленовым вентканалом. Столешницы: эпоксидный композит 16–25 мм, керамика, нержавеющая сталь AISI 304/316, HPL с химстойким слоем; бортики/лотки — по задаче. Закаленное стекло створки — 6–8 мм, чаще со шкивно-тросовым противовесом и аварийной фиксацией.

Если по-простому: сталь с эпоксидом — универсальный «рабочий конь» для органики и общелабораторных задач; полипропилен — когда кислоты и щелочи в приоритете; нержавейка — для чистых помещений и фармы. Нагрузка на столешницу у качественных моделей — 200–300 кг равномерно, локально 50–80 кг на точку. Уплотнения и внутренние панели должны держать проливы H2SO4, HNO3, ацетона, толуола без потери свойств.

Срок службы корпуса 10–15 лет при регламентном обслуживании. Раз в год проверяют скорость на проеме, меняют изношенные тросы створки, уплотнения, обслуживают вентилятор/клапаны, моют плоскостные фильтры (если стоят) и пересматривают режимы по расходу.

Индивидуальное производство, модульность и масштабирование

Проект растет: сегодня один пост, завтра — линия из трех шкафов под общий коллектор. Здесь модульность спасает бюджет и сроки.

Практичная схема — базовые модули шириной 600/900/1200/1500/1800 мм с шагом конфигурирования по коммуникациям: газ, вода, вакуум, сжатый воздух, электрощит на 220/380 В, вытяжные колпаки для приборов. Надстройки — с сервисными панелями, боксы для предочистки, переходники на разные диаметры патрубков. Это упрощает нестандартные «размеры вытяжного шкафа» без полной специальной разработки.

Масштабирование часто делают каскадом: несколько корпусов объединяются в общий вытяжной канал через регулировочные клапаны (VAV/constant flow). Так поддерживается лицевая скорость при изменении положения створок. Индивидуальные задачи — высокий проем 700 мм, глубокая столешница 1000 мм, усиленная статика под 400 кг — решаются в рамках индпроизводства с типовыми узлами.

Важный момент: закладывайте унификацию расходников — одинаковые тросы, уплотнения, светильники. Это снижает простой и облегчает сервис на парке из 5–10 шкафов.

Цена, коммерческие параметры и логистика монтажа

Бухгалтер спрашивает «сколько стоит и когда привезете?». Ответ зависит от размера, материалов и оснастки — и от того, как далеко объект.

Ориентиры по цене на российском рынке: стальной шкаф 1200 мм с базовой оснасткой — от 120–180 тыс. ₽; 1500–1800 мм — от 190–320 тыс. ₽; полипропилен под кислоты — от 280–480 тыс. ₽ (в зависимости от толщин и вентилятора). Опции (мойка, газовые панели, VAV, искрозащита, спецстолешницы) добавляют 10–40% к смете. Срок изготовления типовых позиций 10–20 рабочих дней, нестандарта — 25–40.

Логистика и монтаж. Поставка в собранном или разобранном виде; масса 150–420 кг в зависимости от размера и материала. Проемы для заноса — минимум ширина шкафа + 80–120 мм, лифт — по габариту кабины. Подводы: воздуховод (обычно Ø250–315 мм для 1200–1800 мм), электропитание 220 В, 0,2–0,5 кВт, вода/канализация — по конфигурации. Монтаж с пуско-наладкой занимает 3–6 часов на единицу, с замером скорости на проеме и актом испытаний.

Купить вытяжной шкаф лабораторный проще, когда на руках есть три вещи: целевые процессы (что и с какими реагентами делаем), требуемый габарит и доступный расход по вентиляции. Всё остальное — про комфорт и срок службы. И да, заранее согласуйте маршрут доставки: иногда один поворот лестницы решает, возьмете ли 1800 мм или придется перейти на 1500.
