Размеры вытяжного шкафа 2026
17 Март 2026

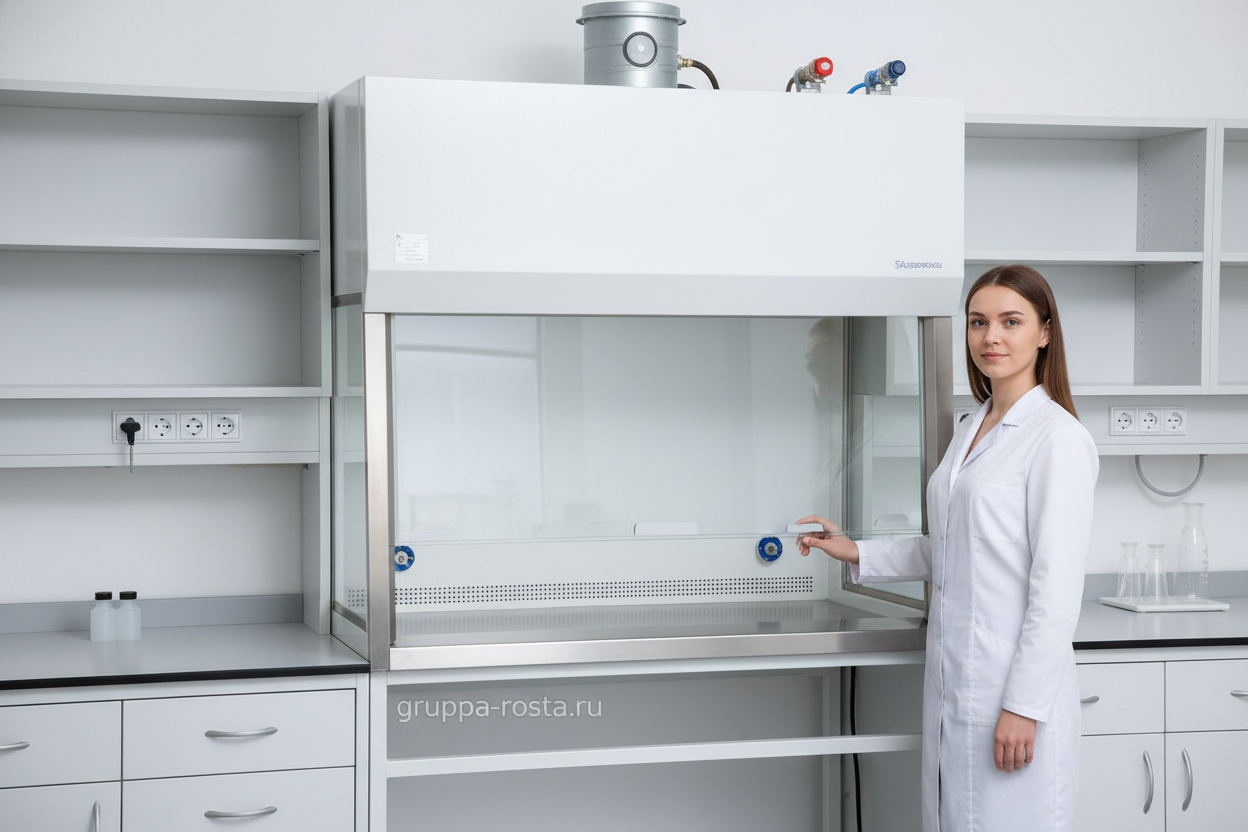

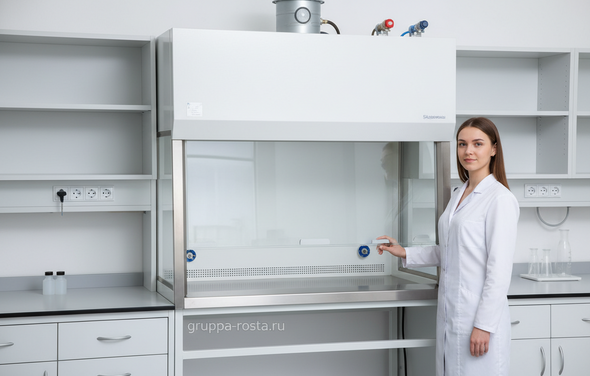

Какие стандартные размеры вытяжного шкафа в 2026 году
Инженер открывает паспорт шкафа, но цифры прыгают столбиком: ширина, глубина, проем, воздух. Если по-простому — нужно понять, встанет ли шкаф в комнату и выдержит ли ваши процессы.
В 2026 году модули по-прежнему унифицированы: 900, 1200, 1500, 1800 и 2100 мм по ширине. Внешняя глубина чаще 800–950 мм, чтобы рабочая камера давала честные 600–700 мм внутри и хватало места для коммуникаций. Высота — 2200–2550 мм вместе с надстройкой и патрубком; стандартная высота столешницы 900 ± 20 мм, под сидячую работу — 750–800 мм в специальных низкотурбулентных моделях. Рабочий проем (подъём створки) — обычно 400–500 мм в режиме работы и до 700–800 мм — сервисно, с ограничителем. Рекомендуемая средняя скорость на проеме для общих работ — около 0,45–0,55 м/с (по проекту), чтобы совместить удержание и энергоэффективность.
| Ширина шкафа, мм | Глубина внешняя, мм | Высота внешняя, мм | Высота столешницы, мм | Рабочий проем (Hраб), мм | Реком. скорость на проеме, м/с | Патрубок, диаметр | Типовой расход, м³/ч |
|---|---|---|---|---|---|---|---|
| 900 | 800–850 | 2300–2450 | 900 | 400–450 | 0,45–0,55 | Ø200–250 | 650–850 |
| 1200 | 850–900 | 2350–2500 | 900 | 450–500 | 0,45–0,55 | Ø250–315 | 900–1100 |
| 1500 | 900–950 | 2350–2550 | 900 | 450–500 | 0,45–0,55 | Ø315 | 1150–1400 |
| 1800 | 900–950 | 2350–2550 | 900 | 450–500 | 0,45–0,55 | Ø315–355 | 1400–1700 |
| 2100 | 950–1000 | 2400–2550 | 900 | 450–500 | 0,45–0,55 | Ø355–400 | 1650–2000 |
Эти размеры вытяжного шкафа — ориентир, а не догма: реальная камера, отбойники, подсветка и сервисные модули «съедают» по несколько сантиметров. В заявке так и пишут: «вытяжной шкаф размеры 2026 по модулю 1500, проем 500, подводы H2O/N2/220 В, патрубок Ø315» — и всем понятно, о чем речь.
Требования и ГОСТы к вытяжным шкафам лаборатории
Инженер по ОТ ставит анемометр к проему, а лаборант привычно отодвигает штатив — так проходят приемочные испытания. В реальности заказчик смотрит не только на «железо», но и на соответствие нормам.
Базовый ориентир — серия ГОСТ Р EN 14175: термины, методы испытаний на удержание, динамические тесты, требования к маркировке и эксплуатации. У вентиляции — СП 60.13330 «Отопление, вентиляция и кондиционирование»: расчет расхода, шум, запас по давлению. Для воздуха рабочей зоны действуют ГОСТ 12.1.005-88 (ПДК и общие требования), а по пожарной безопасности и взрывоопасным смесям — ГОСТ 12.1.004-91 и ГОСТ 12.1.044-89. Формулировка из тендеров выглядит так: «ГОСТ вытяжные шкафы лабораторные — соответствие серии ГОСТ Р EN 14175, протоколы заводских испытаний». Важный момент — наличие паспорта, схемы воздушных потоков и инструкции на русском языке.
- Средняя скорость воздуха на рабочем проеме: проектно 0,45–0,55 м/с; допускается диапазон 0,3–0,7 м/с в зависимости от класса работ и энергетики помещения.
- Ограничитель подъема створки: рабочее положение фиксированное (обычно 400–500 мм), с визуальной отметкой.
- Испытания на удержание по EN/ГОСТ Р EN 14175: аэрозольный трассер, сканирование утечек по периметру и в динамике (шаги оператора, порывы).
- Материалы: устойчивость к кислотам/щелочам (столешницы — эпоксидный композит, керамика, полипропилен, нержавеющая сталь AISI 304/316), стекла — закаленные/триплекс, электрозащита IP по зоне.
- Шум на рабочем месте: как правило, не выше 55–60 дБА при номинальном расходе (по проекту).
- Искро- и взрывозащита — по назначению: для ЛВЖ/ГВ субстанций — антикоррозионные вентиляторы, искробезопасные двигатели, заземление.
Документы — это не формальность: без протоколов первичных замеров (скорость, расход, шум) и отметок в паспорте сервис не примет объект. Если по-простому — шкаф должен не только «дуть», но и подтверждать это цифрами.
Как выбрать размер и тип вытяжного шкафа
Закупщик смотрит на план помещения и пытается «впихнуть» 1800‑мм модель между колонной и мойкой. Часто это видно сразу: без учета процессов выбор превращается в лотерею.
Если по-простому, алгоритм такой: сначала процесс, потом габарит, потом воздух. Считаем оборудование, определяем минимальный проем и высоту, закладываем коммуникации и только затем выбираем модуль. Для одного оператора в общей химии часто хватает 1200 мм, для ротационного испарителя с насосом и штативом — уже комфортнее 1500 мм, для высоких колонок и крупной тары — 1800–2100 мм или «вок-ин». Немаловажно учесть запас по глубине: рабочая плоскость от края до задней панели — не менее 500–600 мм, плюс 150 мм «мертвой зоны» по периметру для аэродинамики.
- Опишите операции: реакция, нагрев, испарение, взвешивание, работа с ЛВЖ/кислотами.
- Замерьте габариты приборов и оснастки в рабочем положении; добавьте зазор по 100–150 мм слева/справа и 150–200 мм по высоте.
- Определите тип: настольный классический, напольный «вок-ин», низкотурбулентный для микровзвешиваний, противопожарный/кислотостойкий, безканальный (с фильтрами) — только для предсказуемых паров.
- Проверьте инфраструктуру: подвод воздуха (приток), электрика, вода/газ/вакуум, диаметр и трасса воздуховода, уровень шума.
- Сведите расчеты по воздуху: Q ≈ Vср × Aпроема, где A = ширина внутреннего проема × Hраб; заложите запас по давлению вентилятора 20–30% на местные сопротивления.
И да, «красивый» широкий шкаф иногда хуже узкого — если нет приточного воздуха, скорость на проеме просядет и удержание потеряется.
Экспертный блок: оптимальные размеры под задачи
Органик ставит 5‑литровую колбу под вытяжкой — и понимает, что штатив бьется о стекло. Размер просчитали «по каталогу», а не по установке.
В реальности оптимум не про «побольше», а про соответствие сценарию. Под общую химию на одного — модуль 1200 мм, Hраб 450–500 мм, расход 900–1100 м³/ч. Ротавыпар + коленчатый холодильник и насос — 1500 мм, глубина 900 мм, чтобы оставить 250–300 мм до кромки для спокойной струи; расход 1150–1400 м³/ч. Высокие колонки или аппараты 1,8–2,0 м — берите 1800–2100 мм с высоким сервисным подъемом створки (до 750–800 мм) и усиливающей подсветкой. Для взвешиваний — специализированная низкотурбулентная модель с пониженной столешницей (750–800 мм) и скоростью 0,3–0,4 м/с, чтобы не «гулял» микровес.
| Сценарий | Реком. ширина | Hраб, мм | Оценочный расход Q, м³/ч | Примечание |
|---|---|---|---|---|
| Общая химия, 1 оператор | 1200 мм | 450–500 | 900–1100 | Эпоксидная столешница, сталь с порошковым покрытием |
| Ротавыпар + насос | 1500 мм | 450–500 | 1150–1400 | Глубина 900 мм, розетки/вакуум справа |
| Высокие колонны/аппараты | 1800–2100 мм | 500 (раб.) / 750–800 (сервис) | 1400–2000 | Усиленное освещение, направляющие штативов |
| Кислотные разложения | 1500–1800 мм | 450–500 | 1250–1700 | Полипропилен/керамика, вентилятор из ПП/ПВДФ |
| Микровзвешивание | 900–1200 мм | 300–400 | 450–700 | Низкотурбулентный поток, виброразвязка |
Важный момент: независимо от габарита держите «сетбэк» — 150–300 мм от кромки до прибора, тогда поток стабилен, а удержание надежно.
Коммерческий блок: цена, поставка и индивидуализация
Смета сжата, сроки горят, а лаборатория должна стартовать в следующем квартале. На этом этапе помогает честный расклад: из чего складывается цена, сколько ждать и что можно подогнать под задачи.
| Исполнение | Типовой модуль | Ориентир цены, ₽ (2026) | Что включено |
|---|---|---|---|
| Стальной, эпоксидная столешница | 1200 мм | 180 000 – 280 000 | Освещение, розетки, кран H2O, патрубок |
| Стальной, эпоксидная столешница | 1500 мм | 220 000 – 350 000 | Как слева + 2–3 вывода коммуникаций |
| Кислотостойкий (ПП/керамика) | 1500–1800 мм | 350 000 – 650 000 | ПП камера, химстойкий вентилятор (опция) |
| «Вок-ин» напольный | 1800–2100 мм | 600 000 – 1 200 000 | Усиленный каркас, высокие створки |
| Безканальный (с фильтрами) | 900–1200 мм | 240 000 – 480 000 | Уголь/HEPA, мониторинг ресурса фильтров |
- Сроки: склад — 1–3 недели, производство — 4–8 недель, нестандарт — 8–12 недель.
- Монтаж и пусконаладка: 10–15% от стоимости, зависит от высоты, трассы, доступа.
- Вентилятор, шумоглушитель, клапаны, автоматика — +60 000…250 000 ₽ к смете, скруббер — +200 000…600 000 ₽.
- Индивидуализация: ширина шагом 100–300 мм, проем 400/450/500 мм, стекла триплекс, рабочие поверхности (эпоксид, керамика, ПП, AISI 316), выносные панели, BMS/Modbus.
- Гарантия обычно 24 мес.; сервисный договор и первичные замеры — отдельной строкой.
Если нужен быстрый расчет, формулируйте вводные так: процесс, габарит, требуемый расход, материалы, «цена вытяжного шкафа лабораторного» в приоритете или производительность — и мы быстрее попадем в цель.
Типичные ошибки при выборе и монтаже вытяжного шкафа
Монтажники привезли 2100‑мм шкаф, а лифт — 2000 мм по диагонали. Итог — перенос монтажа и аренда подъёмника.
- Не проверили пути доставки: дверные проемы, лифты, повороты коридоров, высоту притолок.
- Не учли высоту помещения: с патрубком и коленом до потолка не остается места для гибкой вставки и клапана.
- Поставили у двери/окна: сквозняк срывает «занавес» воздуха, скорость на проеме пляшет.
- Не заложили приточный воздух: общая вытяжка «съедает» расход, двери не закрываются, срывается удержание.
- Неверный материал столешницы: кислоты «съедают» ЛДСП/ламинат, нужна керамика/эпоксид/ПП.
- Игнор статического давления: вентилятор подобран «по каталогу», но трасса длинная — расход падает на 30–40%.
- Шум выше нормы: не поставили шумоглушитель/вибровставку — операторы жалуются.
- Нет ограничителя створки: работают на 700–800 мм — удержание теряется.
- Без первичных замеров и паспорта: объект не проходит приемку, споры с надзором.
- Рециркуляционный шкаф для неизвестных смесей: фильтр не держит всё, риски для персонала.
- Забыли о сливе/поддоне для проливов и химстойком сифоне — неприятные запахи и коррозия.
Такие промахи дороги и по времени, и по деньгам; часто это видно сразу, если подключить проектировщика вентиляции на этапе выбора. Проверьте три вещи до заказа: трассу (схема воздуховодов + диаметр), энергию помещения (приток/вытяжка) и реальные габариты процесса. Важный момент — зафиксируйте в договоре протокол пуско-наладки: скорости, шум, расход. Тогда размеры вытяжного шкафа и его паспортная производительность совпадут с тем, что будет в вашей лаборатории.
