Как выполнить расчет вентиляции лаборатории в Москве

Январь, раннее утро: в лаборатории пусто, но датчики уже шепчут правду — CO₂ растет, вытяжной шкаф прогревает канал, влажность падает. В реальности правильный расчет начинается задолго до первого включения вентилятора.

Схема действий простая по форме, но важный момент — не пропустить детали. Сначала собираем исходные данные: площадь и высота помещений, назначение зон (аналитика, пробоподготовка, склад реагентов), перечень оборудования и источников тепла/выделений, количество людей, наличие вытяжных шкафов и локальных укрытий. Затем определяем критерий, который «диктует» воздухообмен: санитарная кратность, локальная вытяжка (сумма расходов шкафов), теплопритоки или допустимая концентрация вещества. Дальше — балансируем приток/вытяжку, закладываем перепад давлений (минус 10–20 Па в лабораторных к помещениям общего пользования), считаем подогрев и увлажнение для зимы, выбираем автоматику. Финал — проверяем акустику, аэродинамику сети и монтируем измерительные участки для пуско‑наладки.

Климат Москвы добавляет нюансов: расчетный наружный воздух зимой до −26…−28 °C и очень сухой, поэтому без рекуперации и увлажнения эксплуатация становится дорогой и неудобной. Летом — обратная история: избыточная жара и влага, что требует осмысленного подбора холодильной мощности. Поэтому проект для региона «вентиляция лаборатории Москва» почти всегда включает теплоутилизацию, осушение/увлажнение и автоматику переменного расхода — это окупается быстро.

Нормы и требования вентиляции лабораторий (ГОСТ, СНиП)

Дверь открылась напротив вытяжного шкафа — струя воздуха дергает пламя горелки. Часто это видно сразу: планировкой пренебрегли, а нормы лежат в папке.

Базовые документы: СП 60.13330 «Отопление, вентиляция и кондиционирование», СП 73.13330 по монтажу внутренних систем, ГОСТ 12.1.005‑88 по воздуху рабочей зоны, санитарные требования СанПиН 1.2.3685‑21 к обращению химических факторов. Для шкафов — ГОСТ EN 14175 (серии), который задает методики испытаний, включая контроль удержания. Типовые ориентиры: общая кратность воздухообмена 6–12 1/ч (выше — для «грязных» зон), устойчивый разреженный режим −10…−20 Па, скорость на проеме вытяжного шкафа 0,4–0,6 м/с в рабочем положении створки. Для помещений хранения растворителей — отдельная вытяжка с улавливанием у источника, без рециркуляции.

Шум — не более 45 дБА на рабочих местах, сквозняки исключаются: подача «растянутая», вихревые/перфорированные решетки, грамотная скорость в каналах. Рециркуляция внутри лабораторных помещений с химическими загрязнениями не допускается, воздухообмен идет только притоком свежего и удалением загрязненного воздуха. Огне‑ и дымозащита по СП 7.13130: огнезадерживающие/дымовые клапаны в узлах пересечения противопожарных преград, самовосстанавливающиеся клапаны — только при обосновании.

Документально всё должно подтверждаться: проект, расчетные записки, спецификации, акты скрытых работ, протоколы аэродинамических и санитарных измерений, паспорта приточных установок. Без этого «лабораторная мебель требования» и паспорт вытяжного шкафа не спасут — безопасность не докажешь.

Влияние вентиляции на выбор лабораторной мебели и размещение

Оператор стоит у шкафа, створка приоткрыта, сзади — дверь. Резкий подсос срывает факел, прибор пищит — аэродинамика против человека.

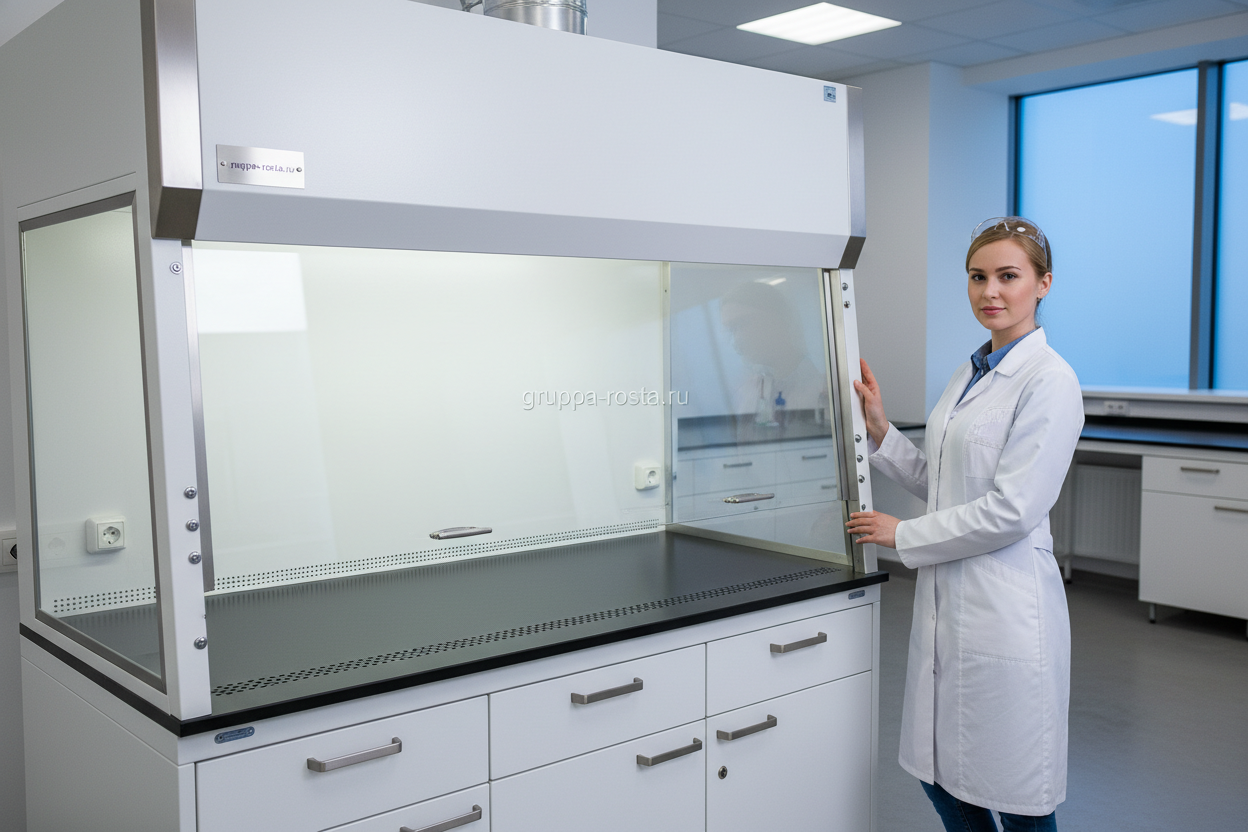

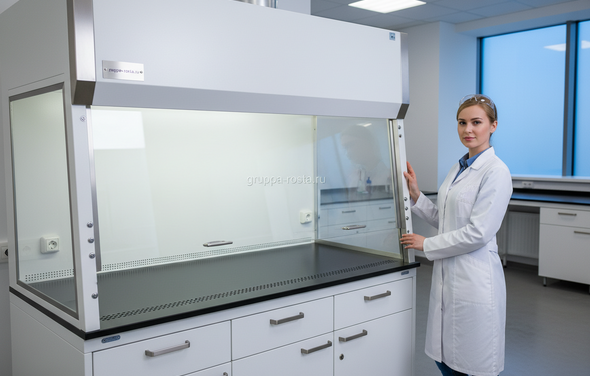

Планировка к расходам воздуха чувствительна. Вытяжные шкафы не ставят напротив проходов и дверей, от приточных решеток — отступ 1,5–2 метра, чтобы не создать переобдув проема. Проходы между островами 1,2–1,5 м, у шкафов — «карман» минимум 1 м без транзита. Столешницы — химически стойкие (эпоксидная смола, керамогранит, полипропилен), торцы герметичны, шкафы‑тумбы под местной вытяжкой — с перфорацией и зазором для продува. При выборе «вытяжной шкаф купить» смотрим не только на ширину и освещение, а на подтвержденные испытания по удержанию и фактический расход при проектной скорости — это напрямую влияет на расчет вентиляции лаборатории.

Инженерные стойки, потолочные шинопроводы, сервис‑колонны — помогают увести коммуникации с пола и не нарушать потоки. Высоты под подвесным потолком планируйте заранее: на воздуховоды и клапаны закладывайте 350–450 мм чистого пространства. В реальности экономия 5–10 см сверху легко превращается в шум, вибрации и плохую регулировку.

Расчет притока и вытяжки: формулы и практический пример

Если по‑простому, считаем тремя способами и берем большее: по кратности, по теплу, по загрязнителям. Плюс локальная вытяжка — отдельной строкой.

Формулы:

• По кратности: L = n × V, где L — м³/ч, n — кратность 1/ч, V — объем помещения, м³.
• По теплу: L = 3 × Q / Δt, где Q — избытки тепла, Вт; Δt — допустимый перегрев притока относительно помещения, °C.
• По веществам: L = G / (Cmax − Cin), где G — массовый расход примеси, мг/ч; Cmax и Cin — ПДК и фоновая концентрация, мг/м³.
• Для вытяжного шкафа: Lш = 3600 × v × A, где v — скорость на проеме, м/с; A — площадь открытого проема, м².

Пример (лаборатория 60 м², h = 3 м, V = 180 м³, 1 вытяжной шкаф 1200 мм): по заданию требуется n = 10 1/ч, значит Lкратн = 10 × 180 = 1800 м³/ч. Проем шкафа: ширина 1,2 м, высота рабочей створки 0,5 м, A = 0,6 м²; при v = 0,5 м/с получаем Lш = 3600 × 0,5 × 0,6 = 1080 м³/ч. Теплопритоки от приборов и людей — 2,2 кВт, при Δt = 5 °C Lтепл = 3 × 2200 / 5 = 1320 м³/ч. Берем худший случай по вытяжке: чтобы обеспечить 10‑кратность с учетом работающего шкафа, общий вытяжной расход Lвыт = Lш + Lобщ = 1080 + 720 = 1800 м³/ч. Приток делаем меньше для разрежения: Lприт ≈ 0,9 × Lвыт = 1620 м³/ч (перепад −10…−20 Па будет обеспечен регулировкой клапанов и АСУ ТП).

Числа — для иллюстрации, но логика универсальна: суммируем локальные вытяжки, доводим общей вытяжкой кратность/качество воздуха, приток держим на 5–15% меньше и тщательно регулируем. На этапе сметы это сразу влияет на подбор установок и на «проект вентиляции лаборатории цена» — от производительности зависит и сечение воздуховодов, и мощность нагревателей/холодильников.

Экспертный чек‑лист: безопасность, эргономика и монтаж

День пуско‑наладки: дымка из генератора тянется в шкаф, анемометр показывает стабильные 0,52 м/с, двери закрыты — персонал дышит спокойно. Так и должно быть каждый день, а не только при сдаче.

Что контролировать неизменно: фактические расходы воздуха, удержание на проеме и в щелях, перепады давлений между помещениями, шум, вибрацию. Нужны датчики разрежения, индикация состояния шкафа (свет/звук при падении скорости), блокировки с окон/дверей по сценариям. Для энергоэффективности — VAV на шкафах и помещениях, рекуператор (пластинчатый или роторный кислотостойкий), автоматика «ночного» понижения. Ергономика — расстановка без сквозных потоков, удобные подходы, освещенность 500 лк на столешнице без бликов.

• Безопасность: отсутствие рециркуляции, раздельные каналы для агрессивных/взрывоопасных смесей, коррозионностойкие материалы (PP/ПВХ‑П, нержавеющая сталь AISI 316 для кислот), искрозащитные вентиляторы при ЛВЖ.
• Эргономика: шкафы не у проходов; высота столов под задачи; локальные укрытия для горячих/пахучих операций; освещение без мерцания.
• Монтаж и ПНР: измерительные участки с прямыми вставками; ревизии на клапанах; гибкие вставки у вентиляторов; протоколы замеров (скорость, расход, шум, давление), «дымовая» проверка потоков и тест удержания шкафов по ГОСТ EN 14175.

Бюджет, сроки и логистика при оснащении лаборатории

Смета всегда приземляет мечты. Но правильный расчет иногда экономит больше, чем кажется на первом раунде переговоров.

На стоимость влияет всё: количество шкафов и режим их работы, требуемая кратность, наличие увлажнения, химическая стойкость воздуховодов, автоматика VAV, акустика, высота потолков и насыщенность перекрытия коммуникациями. Для «вентиляция лаборатории Москва» добавляются окна по шуму, доступ/разгрузка в центр, пропуска и согласования с управляющей компанией БЦ. Закладывайте резерв по мощности 10–15% и бюджет на ПНР — экономить на балансе и измерениях опасно и выходит дороже.

Ориентировочные вилки по Москве (оценки для масштаба, не оферта):

По срокам ориентируйтесь так: проект 2–4 недели; производство установок и шкафов 3–8 недель; монтаж 1–3 недели (зависит от площадей); ПНР 3–7 дней с участием лаборатории. Финальный штрих — актуализировать паспорта систем и обучить персонал: без этого даже идеальный расчет вентиляции лаборатории не будет работать каждый день одинаково надежно.
