Расчёт вентиляции лаборатории по ГОСТ: пошагово

Инженер открывает рабочее ТЗ: площадь 120 м², два вытяжных шкафа, хроматографы, кислотный шкаф. «С чего начать?» — с норм и цифр, не с красивых вентрешёток. В реальности именно на старте теряют недели и деньги.

База норм. Для воздуха рабочей зоны опираемся на ГОСТ 12.1.005‑88 и СП 60.13330 (разделы по вентиляции). Для вытяжных шкафов — ГОСТ Р EN 14175 (серия стандартов на шкафы и методы испытаний). Эти документы задают логику: приоритет местных отсосов, отрицательное давление в «грязных» комнатах, контроль скорости притока/оттока и шума.

1. Соберите исходные данные. Площадь, высота, число рабочих мест, список реактивов с классами опасности и ПДК, профиль оборудования (тепловыделения, выбросы), график работы и допуски по температуре/влажности. Зафиксируйте соседние помещения — давление должно идти «из чистого в грязное».
2. Назначьте категории зон и перепады давлений. Для химических лабораторий обычно −5…−15 Па к коридору; для боксов и комнат пробоподготовки — большее разрежение. Настройте каскад: склад реактивов → лаборатория → коридор.
3. Посчитайте общий воздухообмен. Если по‑простому: Lобщ = n × V, где n — кратность (типично 6–12 1/ч для общих химлабораторий, 12–20 1/ч для агрессивных процессов), V — объём помещения. Пример: 60 м² × 3 м = 180 м³; при 8 1/ч получаем 1440 м³/ч.
4. Суммируйте местные отсосы. Вытяжной шкаф работает по скорости на проёме. Берём Vface = 0,5 м/с (типовые «вытяжной шкаф — требования ГОСТ»), площадь проёма A. Расход шкафа: Lшк = 3600 × A × Vface. Пример: проём 1,2 × 0,5 м = 0,6 м² → Lшк ≈ 1080 м³/ч. Два шкафа — уже 2160 м³/ч, плюс «слоник»/локальный зонт по 200–300 м³/ч. Итоговый вытяжной расход часто превосходит «кратностный» — берём больший.
5. Сбалансируйте приток/вытяжку. Для лабораторий вытяжка должна превышать приток на 10–20% (стабильное отрицательное давление). Если вытащили 2700 м³/ч, подайте 2200–2400 м³/ч с правильной подачей: не дуть на шкафы и весовые зоны.
6. Проверьте тепловой баланс. По теплу считаем: Lтепл ≈ 3,0 × Q(kВт) / Δt(°C). При Q = 12 кВт и допустимой дельте 7 °C нужен ≈ 5150 м³/ч. Важный момент: если по теплу требуется больше воздуха, чем по вредностям — вентиляция растёт, но рециркуляция для химлабораторий обычно запрещена, значит — только свежий приток с утилизацией тепла (рекуператор).
7. Раздача и шум. Решётки — над рабочей зоной, но не «в лицо» шкафам; исключаем сквозняк, который ломает фронтальную скорость. Целевые уровни шума у рабочего места — до 45 дБА; скорости в магистралях 5–7 м/с, в ответвлениях 3–4 м/с.
8. Очистка и материалы. Фильтры притока: G4 + F7/F9; для чистых зон — HEPA H13 на конечной ступени. Кислотные и щелочные выбросы — пластиковые воздуховоды (PP/PPs/PVDF), нейтрализация конденсатов. Для перхлоратов — отдельная система с мойкой и искрозащитой.
9. Контроль и пусконаладка. Датчики перепада давления, индикация скорости в проёме шкафа, аварийный режим усиленной вытяжки. Испытания — поверка кратности, измерение скорости на проёме, динамические тесты по ГОСТ Р EN 14175 (аналог ASHRAE 110) с отчётом.

Итог: расчет вентиляции лаборатории по ГОСТ — это максимум из трёх моделей: кратности, местных отсосов и тепла. Берём наибольший расход, затем настраиваем баланс и акустику. Часто это видно сразу по сумме шкафов: один активный пост легко «съедает» кратность всего помещения.

Требования к лабораторной мебели по ГОСТ

Лаборант проводит за столом по шесть часов, рядом — кислоты и щёлочи, сверху — вытяжной шкаф. Мебель здесь не «офис»: она часть системы безопасности. И ГОСТы смотрят на неё как на оборудование, а не декор.

Нагрузка и стойкость. Каркасы столов и тумб выдерживают статическую нагрузку от 200 кг на погонный метр, полки — не менее 40–60 кг на ярус. Покрытия — химически стойкие: выдерживают контакт с 30% H2SO4, 10% HNO3, ацетоном, толуолом, 20% NaOH без пятен и разбухания (испытания по стандартным методикам химстойкости покрытий). Для «мокрых» зон — столешницы с бортиком и уклоном к мойке.

Безопасность и электричество. Заземление модулей, розетки в брызгозащитных коробах IP44–IP54, кабель‑каналы с негорючими перегородками. Вентиляция подмойничных и кислото‑щелочных тумб: подключение 30–60 м³/ч на секцию. Для шкафов — «вытяжной шкаф: требования ГОСТ» к фронтальной скорости и герметичности стыков.

Стандартизация размеров. Габаритные ряды по модульной сетке 600/900/1200/1500 мм, глубины 600–750 мм, высоты под сидя/стоя 750/900 мм. Это даёт совместимость с вентиляционными коробами, оттяжками и подводками газа/воды.

Выбор мебели с учётом воздухообмена: критерии

Сцена знакомая: шкафы уже стоят у окна, а приточная решётка дует прямо в проём. Итог — срыв струи и запахи в комнате. Правильный выбор мебели помогает вентиляции, а не мешает ей.

Расположение и зазоры. Шкафы не ставят у дверей и проходов — отступ 1 м от дверного проёма и 0,5–0,6 м от боковых стен для стабильного фронта. Между двумя шкафами — не менее 1 м. Рабочие столы — так, чтобы оператор не сидел на траектории приточной струи к проёму. Высокие модули не перекрывают вытяжные решётки под потолком.

Конструктив. Открытые С‑образные каркасы (С‑frame) улучшают промывку воздухом и уборку, закрытые цоколи — только там, где нужен скрытый подвод коммуникаций. Подстольные тумбы под шкафом — вентилируемые, с перфорацией и съёмными задними стенками. Шкафы для кислот и ЛВЖ — с принудительным отбором 30–120 м³/ч и самостоятельными патрубками; огнестойкость 30/90 минут по паспорту. Требования к лабораторной мебели здесь напрямую завязаны на трассировку воздуховодов.

Эргономика, материалы и срок службы мебели

Оператор у микроскопа смещает корпус вперёд каждые 20 секунд. Если столешница вибрирует и стул не держит поясницу — точность падает, а ошибки в протоколах растут. Эргономика — не «приятный бонус», она экономит часы и реактивы.

Рост и посадка. Высоты: 750 мм для сидячей работы и 900 мм для стоячей. Регулируемые ножки ±30 мм; для прецизионных задач — подъёмные колонки 650–950 мм. Стулья с 3D‑механикой, опорой под поясницу, антистатической обивкой и регулировкой высоты подставки для ног.

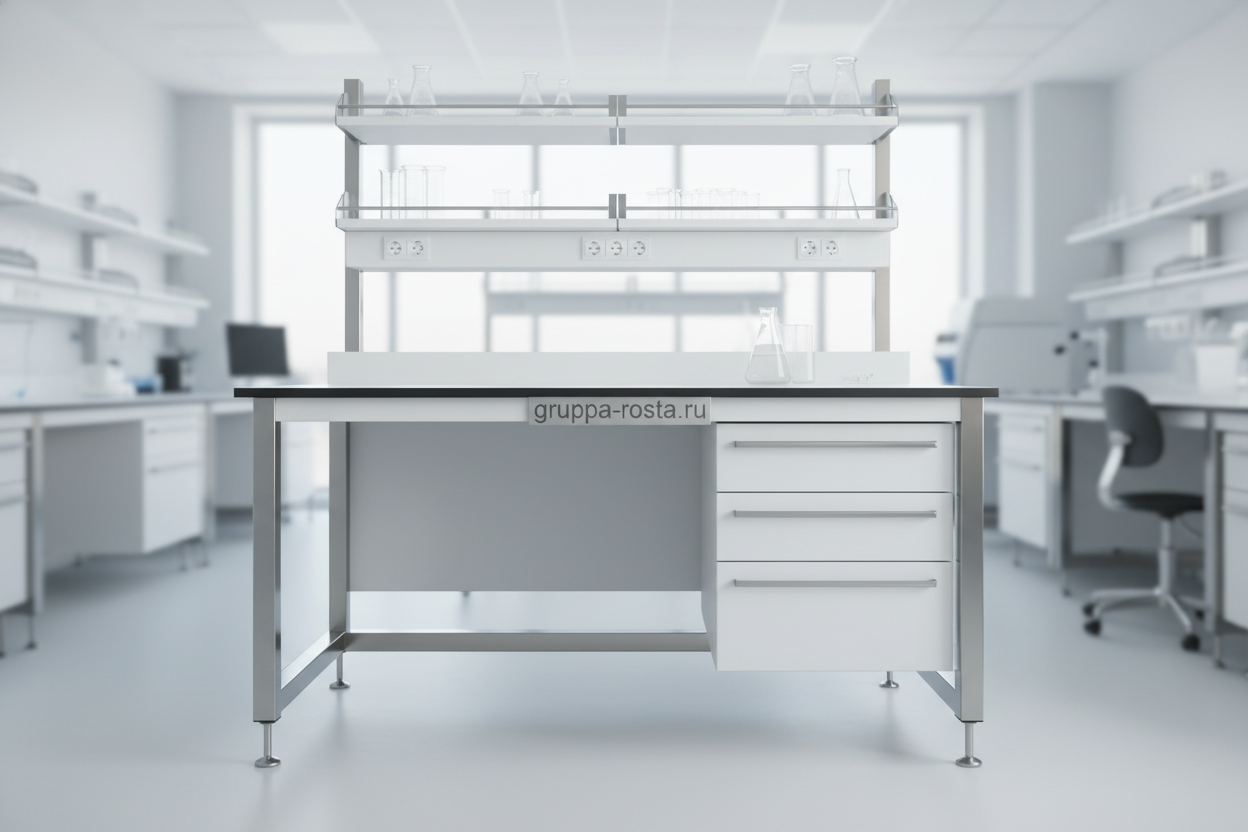

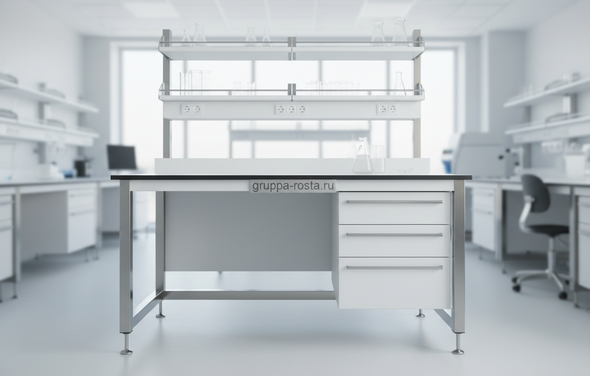

Столешницы и каркасы. Компакт‑ламинат HPL 12–16 мм для универсальных зон; эпоксидная смола 25–32 мм — под «жёсткую химию» и весы; керамика — под горячие процессы; нержавеющая сталь AISI 304/316 — мокрые и чистые зоны. Металлокаркас — сталь с порошковым покрытием 60–80 мкм, коррозионная стойкость не ниже 240 ч в камере соляного тумана. Фурнитура — нержавеющая, шариковые направляющие 45–60 кг на ящик.

Ресурс и обслуживание. Срок службы 10–15 лет при ежегодном сервисе: подтяжка крепежа, замена уплотнителей, ревизия сифонов, проверка заземления. Поверхности — со скруглением кромок R2–R3 для безопасности и лёгкой уборки. Важный момент: выбирайте поставщика с протоколами химстойкости на 20+ реагентов и паспортами на все материалы — это реальное подтверждение ресурса.

Ошибки, цена монтажа и логистика, кейсы

Типичная ошибка: сначала «купить лабораторную мебель для лаборатории», а потом пытаться впихнуть воздуховоды в потолок, где уже висят светильники. Получается дорого и долго. Проще согласовать трассы и точки подключения на чертежах мебели заранее.

Частые промахи и как их избежать.

• Приток направлен на проём шкафа — срыв фронтальной скорости. Решение: перестановка решёток, завихрители или низкоскоростные диффузоры.
• Один вентканал на два шкафа без дросселей — гуляющая скорость. Решение: дроссель‑клапаны, независимые ветки или VAV‑регуляторы.
• Невентилируемые кислотные тумбы — коррозия и запахи. Решение: отбор 30–60 м³/ч и химстойкий патрубок PP/PPs.
• Шум > 55 дБА из‑за высоких скоростей в воздуховодах. Решение: увеличить сечения, вставить шумоглушители, переразвести повороты на 2–3 D.
• Отсутствие сервисных зазоров (не открыть заслонку, не снять мотор). Решение: закладывать 600–800 мм обслуживания у венткамер и 150–200 мм над шкафами.

Сроки и логистика. Проект (схемы ОВ+мебель) — 2–3 недели. Производство мебели — 3–5 недель, шкафов — 4–6 недель. Монтаж системы вентиляции и мебели: 3–10 рабочих дней на помещение 80–150 м². Доступы: дверные проёмы от 800 мм, лифт с грузоподъёмностью 300–500 кг; упаковка — жёсткие паллеты, углы защищены.

Бюджеты (ориентиры).

Кейс 1: химическая лаборатория 90 м². Было: один шкаф «тянет» запахи в комнату, жалобы на шум. Сделали: перенесли приточные решётки, поставили VAV на шкафы, добавили 15% сечения на вытяжке, поменяли столешницы на эпоксид. Результат: фронтальная скорость стабильно 0,5 м/с, шум 43 дБА, энергопотребление −18% за счёт VAV.

Кейс 2: биотех‑лаборатория 60 м². Было: перегрев (+27 °C) от оборудования. Решение: пересчёт по теплу (Q = 9,5 кВт), установка ПВУ 3500 м³/ч с рекуператором 75%, локальные зонты над инкубаторами, столы на С‑каркасе для продуваемости. Стало: +22…23 °C, без сквозняков; время сборки — 6 дней.

Вывод простой: начните с расчёта и планировки, а уже потом заказывайте оборудование. Так и безопасность по ГОСТ, и бюджет в балансе. Если нужна спецификация под ваш процесс — присылайте план и перечень реактивов, подберём сборку и подскажем, где рационально купить лабораторную мебель для лаборатории с учётом воздухообмена.
