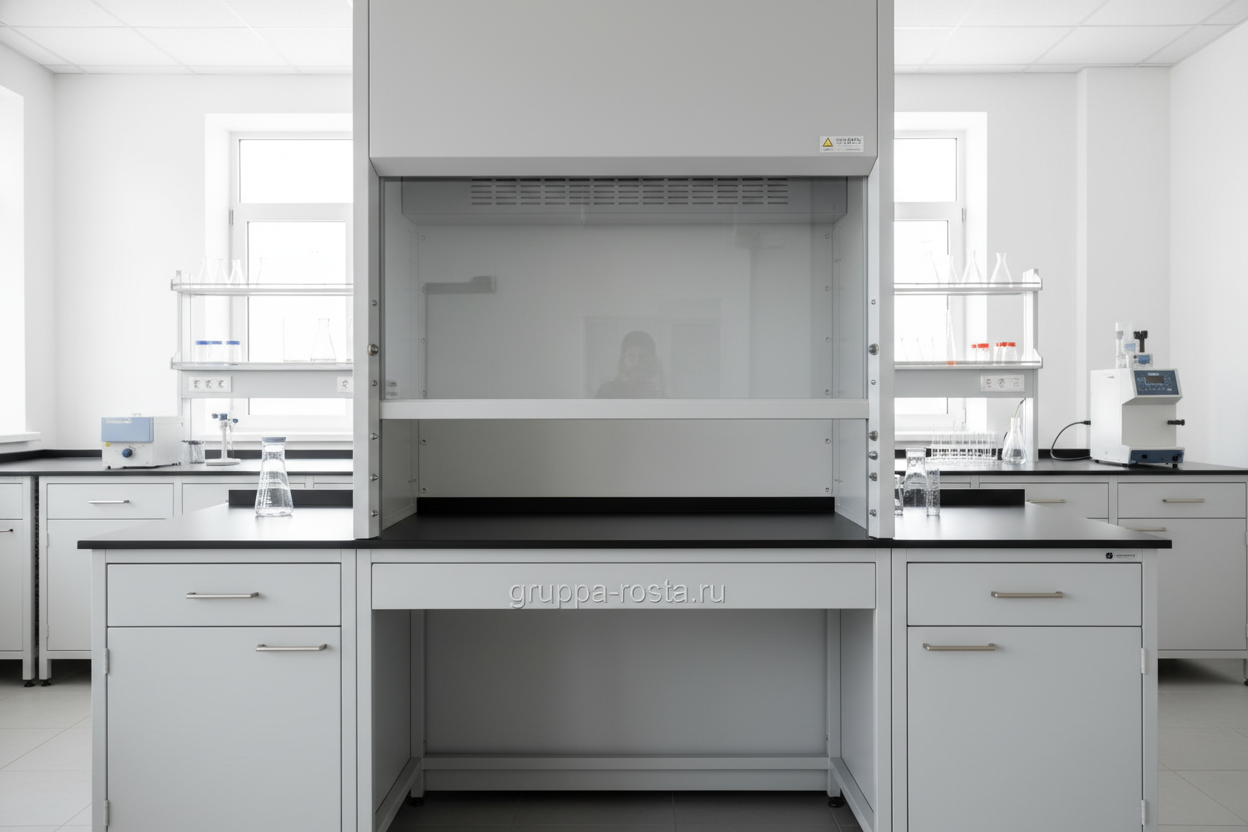

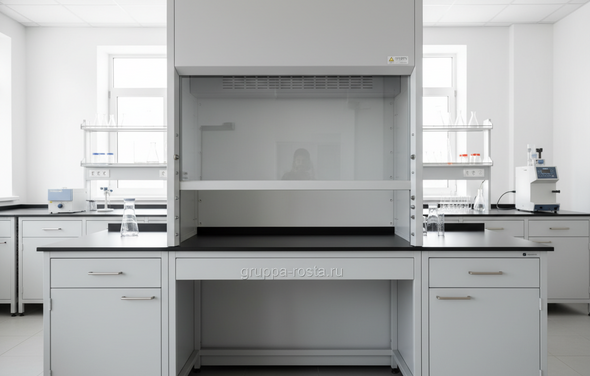

Как выбрать вытяжной шкаф: основные критерии
Оператор открывает створку, включает подсветку, ставит колбу на столешницу — и через минуту понимает, комфортно ли работать. Часто это видно сразу: поток держит, шум не давит, рука не задевает коммуникации.
Если по-простому, как выбрать вытяжной шкаф — начать с химии и процессов. Какие реагенты, какие объемы, есть ли тепловыделение, нужны ли вода/газ, фильтрация или прямой выброс? Дальше — размеры помещения и логистика: пройдет ли модуль в дверной проем, где поставить вентканал, кто обслуживает. И только потом — бренд и дизайн. В реальности грамотный выбор упирается в три оси: безопасность (сдерживание аэрозолей/паров), производительность (реальный расход воздуха при нужной скорости) и эксплуатация (шум, сервис, расходники).
- Кислоты и щелочи высокой концентрации — корпус и воздуховоды из полипропилена (PP/PVDF), столешница из PP или керамики, фурнитура из PP/PEEK.
- Органические растворители — металлический шкаф с эпоксидной столешницей, искробезопасные элементы, взрывозащищенный вентилятор при необходимости.
- Перехлораты/азотные пары — «моющийся» шкаф из нерж. стали 316L с системой промывки и сливом.
- Работа с солями фтора — избегаем стекла и алюминия, берем PP/керамику, стеклопакет — закаленный, но следим за HF-суммарной экспозицией.
Габариты выбирают от задачи и потока людей: типовые ширины проема — 900/1200/1500/1800 мм, глубина рабочей зоны 600–800 мм, ограничение подъема створки 400–500 мм. Лицевая скорость потока 0,4–0,6 м/с дает компромисс между безопасностью и шумом; расход воздуха считается под конкретную створку и заслонки. Важный момент: не экономьте на притоке — без компенсирующего воздуха даже лучший шкаф «подсвистит» и потеряет удержание. И да, проверьте, чтобы сервисные краны были вынесены на фасад или боковину — меньше шансов зацепить рукавом.
- Составьте перечень операций и реагентов с классами опасности.
- Выберите материал корпуса/столешницы под химию.
- Уточните требования к воздухообмену и месту установки вентилятора.
- Согласуйте подключение воды/газа/канализации и электрики.
- Запросите тесты удержания и расчет шума для выбранной конфигурации.
Технические характеристики и материалы изготовления
Лаборатория шумит, приборы греют, а вытяжка должна «держать лицо» — ровный поток на проеме и ноль возврата дыма к пользователю.
Ключевые параметры: лицевая скорость 0,4–0,6 м/с при рабочем проеме, однородность потока по ширине, расход воздуха (от 500 до 1500 м³/ч для типовых ширин), статическое давление системы 200–400 Па, уровень шума до 55 дБА на рабочем месте. Освещенность — от 500 лк, электророзетки внутри — не ниже IP44, автомат с УЗО — отдельно. Стеклянная створка — закаленное стекло 6–8 мм с противовесом; направляющие — с антивыбросом. Блокировки, сигнализация потока и индикатор положения створки добавляют безопасности и дисциплины эксплуатации.
- Тип створки: вертикальная, комбинированная (верт.+распашные), горизонтальная для точных манипуляций.
- Аэродинамика: нижний/верхний подпор, байпасные окна, дефлекторы, airfoil-профили на кромке столешницы.
- Оснащение: вода/газ/вакуум, чаши и мойки, поддон для проливов, полки для вытяжного шкафа, освещение LED 4000–5000К.
- Фильтрация: безканальная (уголь/HEPA) — под специфические задачи и при отсутствии шахты; канальная — классика и предпочтительна для широкого спектра химии.
Материалы. Каркас — сталь с порошковым покрытием 60–80 мкм, устойчивым к кислотным туманам; для агрессивных сред — полипропиленовый корпус (PP) с термосваркой; для «грязной» химии — нерж. сталь AISI 304/316L. Столешницы: HPL-слоистый пластик для общелабораторных работ, эпоксидная смола для органики и термостойкости, керамика/керамический гранит — для кислот/высокой износостойкости, PP — для HF/щелочей. Воздуховоды — ПВХ, PP или сталь с химстойкой футеровкой; вентилятор — выносной, из PP/PVDF или сталь с антикоррозионным покрытием.
В реальности ресурс вытяжки определяют мелочи: правильная герметизация швов, радиусы на кромках (меньше турбулентности), доступ к сервису вентиляторов и фильтров. Метрологический паспорт с картой скоростей и актом шумовых замеров — плюс к доверию.
Требования, ГОСТы и нормативы для вытяжных шкафов
Перед запуском объекта приходят охрана труда и вентиляционщики. Первый вопрос — по документам и тестам.
Базово ориентируются на «вытяжные шкафы ГОСТ» — отечественные редакции европейского EN 14175 (требования и методы испытаний), а также методику ASHRAE 110 для оценки удержания дым-тестом (трейсерный газ). Для систем вентиляции действуют СП 60.13330 «Отопление, вентиляция и кондиционирование» (расходы, шум, балансировка), по электробезопасности — требования к защитному отключению и степени защиты розеток. Рабочая лицевая скорость чаще принимается 0,5 м/с, допускаются диапазоны 0,4–0,7 м/с по результатам пусконаладочных испытаний. Освещенность рабочей зоны — не ниже 500 лк, шум — в пределах норм для рабочих мест категории «лаборатория».
- Документы от производителя: паспорт, руководство по эксплуатации, сертификаты/декларации соответствия, результаты типовых испытаний (скорость, удержание, шум).
- ПНР на объекте: замеры скорости на сетке проема, дым-тест на утечку, проверка блокировок и сигнализации потока.
- Вентиляция: независимый вытяжной канал, приоритет в вытяжном балансе помещения, отсутствие рециркуляции через ОВК.
- Взрывопожарная безопасность: при работе с ЛВЖ — взрывозащищенное исполнение вентилятора и электрики, заземление, искроограничение.
Важный момент: стандарты регламентируют не только «коробку», но и систему целиком — шкаф + вентилятор + воздуховоды + приток. Несоблюдение любого элемента рушит итоговые протоколы.
Цены на вытяжные шкафы: факторы и прайс-листы
Коммерческая заявка всегда начинается с одного вопроса: а сколько стоит? На «вытяжные шкафы цена» меняется от ширины, материалов, опций и схемы вентиляции — это честный ответ.
Ниже — ориентиры по базовым модулям. Это не заменяет официальный прайс-лист, но помогает быстро прикинуть бюджет проекта и сравнить предложения.
| Ширина рабочего проема | Базовая комплектация | Ориентировочная цена, ₽ с НДС | Типовой расход воздуха |
|---|---|---|---|
| 900 мм | Сталь + HPL, LED, стеклянная створка, без вентилятора | 120 000 – 180 000 | 500 – 800 м³/ч |
| 1200 мм | Сталь + HPL, LED, 2 розетки, без вентилятора | 150 000 – 230 000 | 700 – 1000 м³/ч |
| 1500 мм | Сталь + HPL, LED, 2–4 розетки, без вентилятора | 180 000 – 290 000 | 900 – 1300 м³/ч |
| 1800 мм | Сталь + HPL, LED, расширенный каркас | 220 000 – 360 000 | 1100 – 1500 м³/ч |
Опции и наценки добавляют заметно. Ниже — типичные вилки.
| Опция | Наценка / доп. затраты |
|---|---|
| Корпус/внутренняя камера из полипропилена (PP) | +20% – +35% |
| Столешница эпоксидная | +15% – +25% |
| Столешница керамическая или нерж. сталь 316L | +30% – +50% |
| Вентилятор выносной (PP/сталь) с автоматиками | 35 000 – 120 000 ₽ |
| Взрывозащищенное исполнение | +40% – +80% |
| Вода/газ/вакуум, мойка/чаша, сифоны | 12 000 – 60 000 ₽ за комплект |
| Датчик/индикатор потока, сигнализация | 10 000 – 35 000 ₽ |
| Безканальная (рециркуляционная) схема с фильтрами | +50% – +90% к базе; картриджи 20 000 – 40 000 ₽/шт. |
| Доставка и сборка на объекте | 3% – 10% от счета или 25 000 – 70 000 ₽ |
В реальности конечная смета зависит от проекта вентиляции: длина трассы, диаметр 200–315 мм, число поворотов, необходимость шумоглушителей и автоматики. Запрашивайте расчет расхода/давления и шумовой карты в одном файле: так легче сопоставлять поставщиков и их «прайс-листы» на одинаковую конфигурацию.
Производство на заказ, модульность и монтаж
Объект на этаже с узкими дверями, сроки горят, а шкаф — 1800 мм шириной. Решение — модульная поставка с монтажом на месте.
Современное производство вытяжных шкафов позволяет кастомизировать корпус, аэродинамику и оснащение под вашу химию и помещение. Металлические модели клеятся на болтовых узлах с герметиками, PP-исполнение — термосварка, углы — радиусные. Створка — на тросах с противовесом или ременной системе; доступ к сервису через передние панели. Тесты — дымом и измерением лицевой скорости по сетке, акт прилагается к паспорту.
- Сроки: типовой металл — 10–20 рабочих дней; PP/нерж. специсполнения — 20–35; линии 1800+ с моечной системой — до 6–8 недель.
- Контроль качества: проверка герметичности, карта скоростей, шум, электробезопасность.
- Комплект поставки: корпус, столешница, створка, свет, арматура; по ТЗ — вентилятор, воздуховоды, автоматика.
Монтаж. Требуется ровный пол, проем не уже 800 мм (или модульная заноска), подводы воды/канализации/газа на отметке 200–700 мм от пола согласно плану, выделенная электрическая линия 220/380 В с УЗО. Воздуховод — химически стойкий, минимизируйте повороты 90°, рассчитывайте статическое давление под ваш вентилятор. Важно: организуйте компенсирующий приток — без него упадет лицевая скорость и возрастет шум.
- Предпроект: обмеры, анкета по химии, выбор материалов.
- Проект/3D: схемы подключения, спецификация, расчеты расхода/шума.
- Изготовление: контрольные сборки, протоколы заводских испытаний.
- Поставка и монтаж: герметизация стыков, подключение коммуникаций.
- ПНР: замеры скорости/шума, дым-тест, обучение пользователей.
И еще один важный момент: закладывайте сервис. Регламент — 1–2 раза в год проверять скорости, состояние створки/канатов, уплотнения и, при рециркуляции, ресурс фильтров. Так вытяжка работает стабильно, а лаборатория проходит любые проверки с первого раза.
