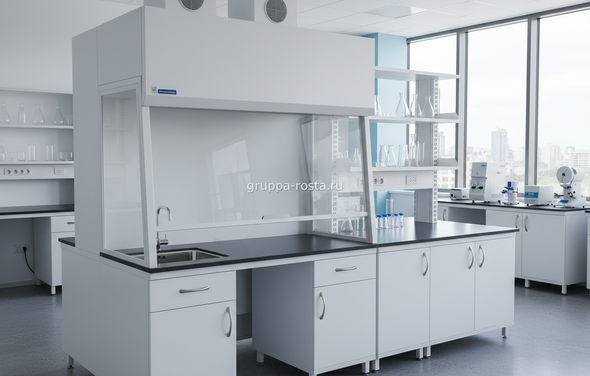

Требования ГОСТ к вытяжным шкафам лабораторным
Инженер включил шкаф, распахнул створку на рабочую высоту, а инспектор достал анемометр. Десять минут — и понятно: тянет ли шкаф по норме, не шумит ли, есть ли задувы.
По действующим ГОСТ для лабораторной мебели нормируются параметры безопасности, аэродинамики и эргономики. Ключевое — стабильная скорость входящего потока на рабочем проёме: ориентир 0,5 м/с (допуск по протоколам испытаний обычно ±0,1 м/с), равномерность по ширине, отсутствие обратных подсосов. Стекло створки — закалённое или триплекс, с надёжной противовесной системой и фиксацией на рабочих позициях. Корпус и внутренние панели должны быть химстойкими, трудно воспламеняемыми, с герметичными швами. Электрика — с защитой IP для влажной зоны, обязательное заземление и автомат защиты. Освещённость рабочей зоны — не ниже 300–500 лк, шум — как правило до 65 дБА на номинальном расходе. В реальности протоколы дополнительно включают испытание дымом на сдерживание (containment), проверку утечек и маркировку.
- Скорость у проёма: около 0,5 м/с при номинальном открытии створки (часто 400–500 мм).
- Расход воздуха: 400–1200 м³/ч в зависимости от ширины (900–1800 мм) и режима байпаса.
- Шум: до 60–65 дБА на рабочем режиме, вибрации — без резонансов.
- Освещённость: 300–500 лк, источник света вне газового объёма.
- Электробезопасность: РЕ-проводник, IP44 для розеток, автоматика, маркировка цепей.
- Пожарная безопасность: материалы с требуемой группой горючести и самозатуханием, негорючие воздуховоды по трассе.
Важный момент: «соответствует ГОСТ» — это не фраза в каталоге, а паспорт + протоколы типовых и приёмо-сдаточных испытаний. Для закупки на торгах по запросу «вытяжные шкафы по ГОСТ» просите копии протоколов и схему измерений — это экономит недели переписки.
Материалы и покрытия: сравнительный анализ и рекомендации
Капля 37%-й кислоты попала на столешницу. Через 10 минут на дешёвом ЛДСП — вздутие, на эпоксидке — следа нет. Часто это видно сразу, ещё на демонстрации.
Корпуса шкафов делают из стального профиля с порошковым покрытием или из полипропилена для «жёсткой химии». Внутренние панели — химстойкий HPL, нержавеющая сталь AISI 304/316 либо сварной PP-H/PP-C; выбор зависит от реагентов. Столешницы: эпоксидная смола 16–25 мм (универсальный вариант), керамогранит/керамика (кислоты, высокая температура), нержавеющая сталь (органика, биология), полипропилен (HF, щёлочи, агрессивные пары). Покрытие металла — эпоксиполиэфирный порошок 60–100 мкм, устойчивый к моющим средствам и УФ. Если по-простому: под органику — металл + эпоксидная столешница, под неорганику и кислоты — PP-вкладыш или керамика, под фтороводородную — только PP или керамика.
| Материал | Химстойкость | Температура | Обслуживание | Ориентир по цене |
|---|---|---|---|---|
| Эпоксидная столешница | Кислоты/щёлочи/растворители, без HF | до ~180°C кратковременно | Протирка нейтральными средствами | $$ средний |
| Керамика/керамогранит | Отличная, включая многие кислоты | до ~600°C | Низкий износ, осторожно с ударом | $$$ выше среднего |
| Нерж. сталь AISI 304/316 | Органика, биомед, 316 переносит хлориды | до ~300°C | Не применять абразивы | $$–$$$ |
| Полипропилен (PP-H) | HF, щёлочи, большинство кислот | до ~90–100°C | Избегать УФ/нагрева, мягкие салфетки | $$$ (за счёт сварки и толщины) |
| HPL компакт-ламинат | Химстойкий, не для концентр. окислителей | до ~160°C | Стандартная уборка | $$ |
- Агрессивные кислоты/перхлораты — внутренняя облицовка PP, дренаж и мойка канала (wash-down); без органических отложений.
- Растворители — искробезопасная фурнитура, антистатик, удалённый вентилятор; столешница эпоксидная или фенольная, стекло — триплекс.
- HF — металл исключается; выбирайте PP или керамику, фурнитура с PTFE-уплотнениями.
- Общее правило: минимизируйте разнородные материалы в газовом объёме — проще обслуживать и меньше рисков коррозии.

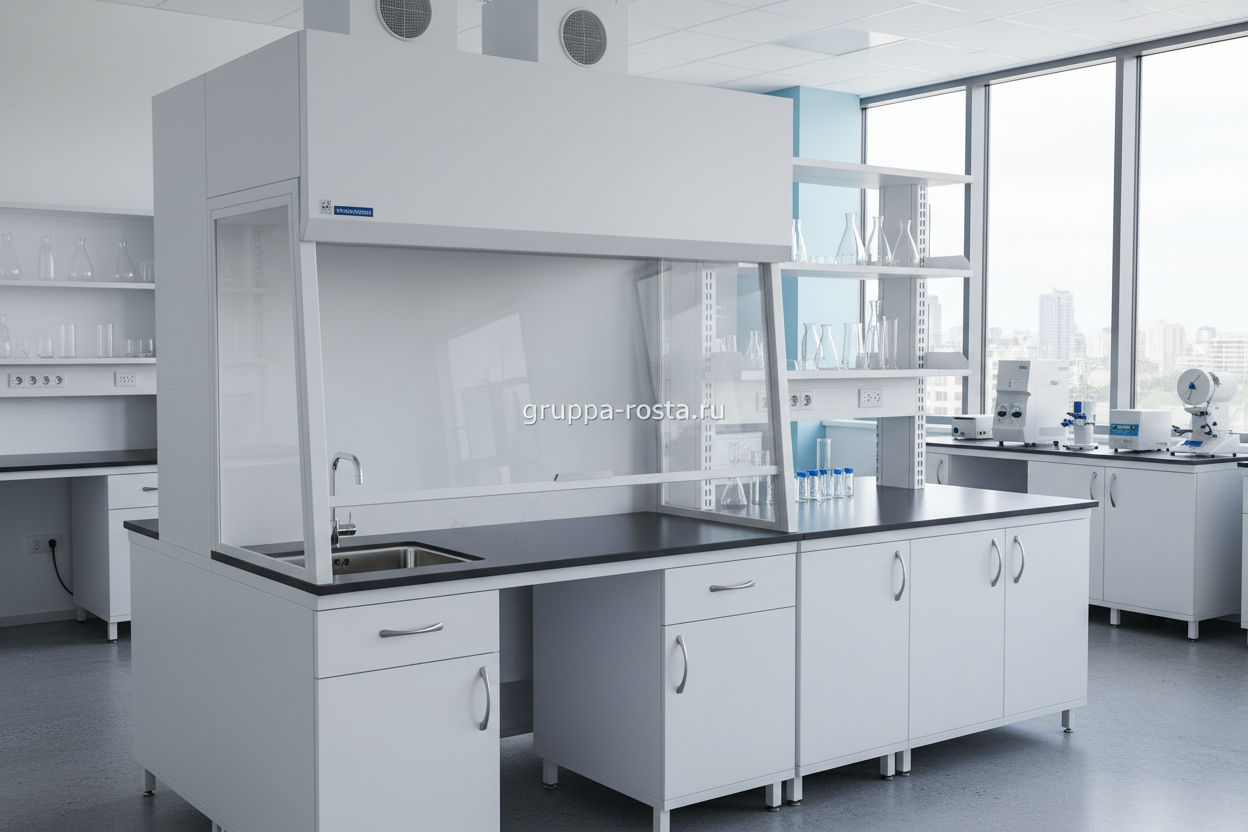

Конструкция, вентиляция и ключевые технические характеристики
Створка идёт плавно, стрелка расходомера стабилизируется, лампа даёт ровные 500 лк по столешнице. Именно так и должен работать шкаф в реальной лаборатории, а не только в шоуруме.
Базовые ширины — 900/1200/1500/1800 мм, глубина 700–900 мм, высота 2100–2400 мм. Створка вертикальная (с противовесом), горизонтальные створки или комбинированная система — под задачу и безопасность оператора. Воздухозабор — многощелевой: нижняя, средняя и верхняя зоны с задней перегородкой (baffle) для улавливания лёгких и тяжёлых паров; байпас стабилизирует скорость при опускании створки. Номинальная высота проёма 400–500 мм, что обеспечивает входящую скорость ок. 0,5 м/с при расходе 500–1100 м³/ч (зависит от ширины и геометрии). Электроблок — розетки IP44/54, освещение LED 10–15 Вт с вынесенной нишей, сервисные краны для воды/газа с выносным управлением и PTFE-уплотнением.
- Аэродинамика: равномерность потока, отсутствие турбулентного отрыва на кромке столешницы, направляющие козырьки по бокам.
- Безопасность: стопоры створки, аварийная сигнализация скорости/открытия, стекло 6–8 мм (закалённое/триплекс).
- Шум и вибрации: до 65 дБА; вентилятор — выносной на кровле/венткамере, крыльчатка из PP или сталь с покрытием.
- Воздуховоды: диаметр 160–250 мм, материал — ПВХ/PP для кислот, оцинкованная/нерж. сталь для универсальных задач.
- Освещение и видимость: 300–800 лк, коэффициент пульсации низкий, рассеиватель вне газового объёма.
Если по-простому: для оператора важны тихая стабильная тяга, удобная створка и отсутствие запаха при обычных режимах. Всё остальное — чтобы это было так каждый день.
Как выбрать вытяжной шкаф: чек-лист для закупки
Закупщик смотрит два КП: габариты одинаковые, цена разная на 40%. Почему? Список ниже помогает быстро понять, кто спрятал тонкости в сносках.
- Химия и процессы: какие реагенты, объёмы, температурные режимы, нагрев/выпаривание, наличие HF/перхлоратов/растворителей.
- Материалы: из чего корпус, внутренняя облицовка и столешница; подтверждённая химстойкость. Запросите лист совместимости.
- Аэродинамика: паспортная скорость 0,5 м/с при указанных проёме/расходе; схема точек замера и протоколы по ГОСТ.
- Вентиляция: нужен ли выносной вентилятор в составе поставки, диаметр/материал воздуховода, требуемый статический напор.
- Безопасность: тип стекла, стопоры, датчики скорости/открытия, искробезопасность для растворителей, аварийное отключение.
- Электрика и сервис: розетки IP44/54, защита автомата, кромки и вводы герметичны, краны с выносным управлением и PTFE.
- Габариты и эргономика: рабочая высота, полезная глубина, тумбы/подстолья, стойкость опор (не менее 200 кг нагрузки).
- Документы: паспорт, декларация/сертификат, протоколы типовых испытаний, инструкция по монтажу/ПНР.
- Логистика и сроки: упаковка на паллеты, страхование, подъем/разгрузка, реальные сроки производства лабораторной мебели.
- Сервис: обучение, ПНР с замерами скорости, регламент ТО, доступность запчастей 5–10 лет.
Если ищете, где вытяжной шкаф лабораторный купить, проверьте не только цену, но и комплектность: вентилятор, воздуховоды, краны, автоматику часто выносят «за скобки». Важный момент — кто отвечает за ПНР и замер фактической скорости на месте.
Цена производства, коммерческие предложения и сроки поставки
Три КП на столе: «120 тысяч», «275 тысяч» и «от 510 тысяч». Размер один и тот же. Разница — в материалах, вентиляторе, автоматике и ответственности за монтаж.
На цену влияет всё: ширина (900/1200/1500/1800), материал корпуса/вкладыша, столешница, тип створки, наличие выносного вентилятора и автоматики, сервисные краны, искробезопасное исполнение, фильтрация (если нужна) и упаковка. Типовой ориентир: базовый универсальный шкаф из стали с эпоксидной столешницей — ~120–380 тыс. ₽; кислотостойкий с PP-вкладышем/керамикой — ~250–600 тыс. ₽; растворительный с датчиками и EX-исполнением — ~300–750 тыс. ₽; wash-down под перхлораты — от ~700 тыс. ₽. Цена вытяжного шкафа лабораторного меняется и от партии: при 3–10 шт. скидка 5–12% реальна. В реальности сроки так же плавают: стандарт — 10–20 рабочих дней, кастом по ТЗ — 25–45 дней плюс логистика.
| Конфигурация | Что входит | Ориентир цены | Сроки |
|---|---|---|---|
| Универсальный 1200 мм | Сталь + эпоксидка, LED, IP44, без вентилятора | 150–280 тыс. ₽ | 10–15 р.д. |
| Кислотостойкий 1500 мм | PP-вкладыш, керамогранит, PTFE-краны | 350–600 тыс. ₽ | 20–30 р.д. |
| Растворители EX 1200 мм | Антистатик, датчик скорости, удалённый вентилятор | 380–750 тыс. ₽ | 20–35 р.д. |
| Wash-down 1500 мм | Система промывки, дренаж, спец. воздуховод | 700+ тыс. ₽ | 30–45 р.д. |
Коммерческие предложения: просите расшифровку состава, схемы воздуховодов и статического давления, график оплат (обычно 50/50 или 60/40), условия ПНР и гарантий. Срок действия КП — 14–30 дней; фиксируйте курс и доставку «до двери» в одном документе.
Монтаж, обслуживание, срок службы и гарантии
Монтажник выставляет шкаф по уровню, подключает воздуховод, ПНР-специалист ставит зонд у проёма. Шумомер фиксирует 58 дБА — можно сдавать объект.
Для монтажа нужна ровная площадка, доступ 800+ мм по дверным проёмам, питание и точки подключения воды/газа (если предусмотрены). Воздуховод — как можно короче, минимум поворотов, материал по химии процесса (PP/PVC для кислот, сталь — универсально), диаметр 160–250 мм; вентилятор — выносной, на антивибровставках. После сборки — ПНР: проверка заземления, освещённости, скорости у проёма (в 6–9 точках), дымовая визуализация, акт измерений. Обслуживание простое: чистка бортов и щелей забора, проверка противовесов/тросов створки, ревизия уплотнений, замена фильтров (если есть), смазка механизмов по регламенту. Если по-простому — чистый воздухозабор и исправная створка поддерживают ту самую «0,5 м/с» без сюрпризов.
- Еженедельно: осмотр створки, проверка видимой тяги, протирка столешницы нейтральным средством.
- Ежеквартально: чистка задних щелей, проверка электрики/розеток, подтяжка крепежа, измерение шума.
- Ежегодно: замер скорости с протоколом, ревизия вентиляторов/ремней, замена предфильтров/угля (если рециркуляция).
- После внештатных работ: дымовая проверка на сдерживание, контроль вибраций вентилятора.
Срок службы шкафа — 10–15 лет при плановом ТО и замене расходников, у PP-конструкций — дольше при отсутствии УФ и перегрева. Гарантия у ответственных производителей 12–36 месяцев, на створку/механику — отдельные условия. На объектах с аттестацией лабораторий добавляют обучение персонала и ежегодные протоколы — включайте это в договор заранее, так проще и быстрее закрывать наряды.
