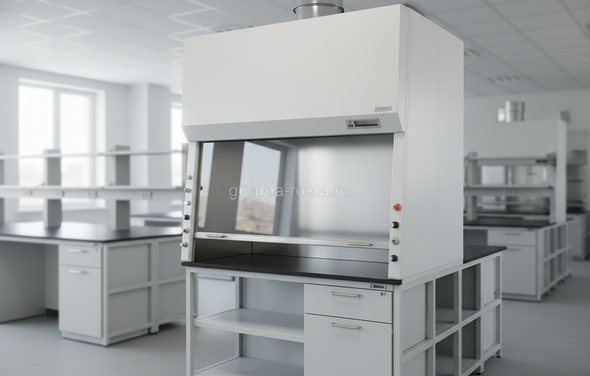

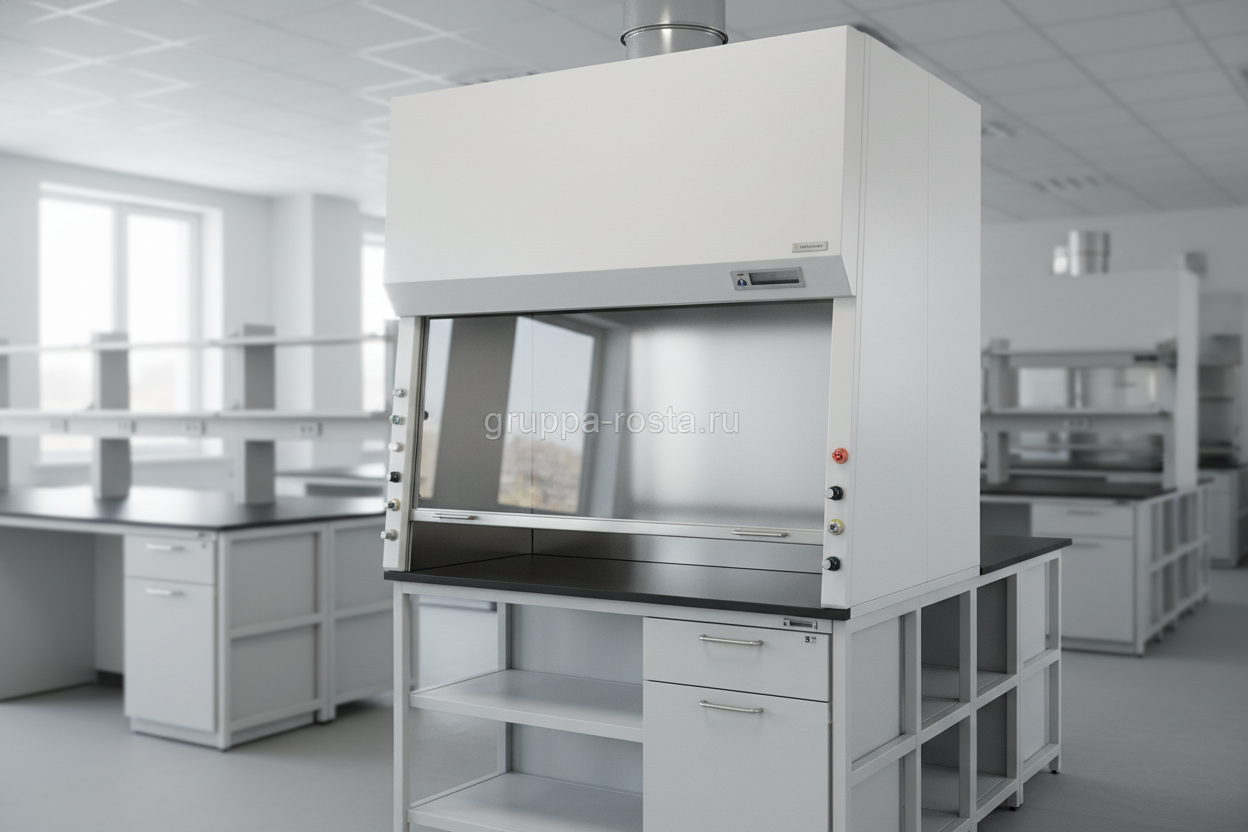

Как выбрать вытяжной шкаф от производителя
Закупщик держит на столе три КП, на всех — «безопасно», «надежно». Но в реальности решают детали: как ведет себя поток у проема, насколько удобен доступ к коммуникациям и где будет стоять вентилятор. Плюс сервис: кто приедет на пусконаладку и как быстро.
Смотреть стоит на базовые параметры: тип шкафа (канальный или рециркуляционный с фильтрами), расчетную лицевую скорость потока 0,45–0,6 м/с, ширину проема (900/1200/1500/1800 мм) и максимальную высоту подъема створки. Оцените материалы: рабочая поверхность под вашу химию (эпоксидная смола, керамика, нержавеющая сталь AISI 304/316, полипропилен), внутренняя облицовка, стойкость к кислотам и растворителям. Не забывайте про свет не ниже 500 лк в рабочей зоне, уровень шума до 55 дБА у оператора, электрику IP44–IP54, защитное стекло (закаленное или триплекс). Если по-простому: шкаф должен стабильно «тянуть», не бояться ваших реактивов и не мешать работать часами.
Планируете купить вытяжной шкаф для лаборатории «под ключ» — уточните, кто обеспечивает проект привязки к вашей вентиляции, монтаж и обучение. Часто это видно сразу по полноте спецификации и перечню услуг в КП.
И еще один фильтр выбора — производственные мощности. Вытяжные шкафы от производителя с собственным цехом, складом фурнитуры и сервисной службой предсказуемы по срокам и несут ответственность за весь цикл: от металла и ЛКП до паспорта изделия и пуско-наладки.
Технические характеристики и материалы шкафов
Химик ставит колбу под створку, включает тягу — и хочет забыть обо всем, кроме опыта. Для этого нужна стабильная аэродинамика: прорези распределения (baffles), направляющие потоки, ограничение высоты проема и монитор скорости.
Воздух: номинальная лицeвая скорость 0,5 м/с, равномерность ±10–15%. Расход рассчитывается по формуле Q = v × A проема, с запасом 10–20% на потери в воздуховоде и фильтрах. Освещение — светодиодные модули не менее 500–750 лк, с защитой IP65 для зоны над рабочим пространством. Электрика — розетки 220 В с крышками, автомат/УЗО в выносном блоке, гермовводы. Остекление — вертикально-подъемная створка с противовесом и фиксацией, безопасное стекло 6–8 мм. Грузоподъемность столешницы — от 120 до 200 кг равномерно, бортик/кувета для проливов — полезный объем 5–10 л.
| Материал рабочей поверхности | Стойкость к химии | Теплостойкость | Где уместен |
|---|---|---|---|
| Эпоксидная смола (16–25 мм) | Кислоты/щелочи/растворители — высокая | До ~180–200 °C кратковременно | Общий химанализ, учебные лаборатории |
| Керамика | Очень высокая, не боится сильных кислот | До ~600 °C точечно | Агрессивные среды, термонагрузки |
| Нерж. сталь AISI 304/316 | Органика, щелочи; 316 — к хлоридам | До ~300 °C | Микробиология, фарма, чистые зоны |
| Полипропилен (PP-H) | Отлично к кислотам/щелочам, к органике — ограниченно | До ~80–100 °C | Кислотные процессы, гальваника |
Корпус — сталь 0,8–1,2 мм с порошковым покрытием 60–80 мкм и высокой стойкостью к химии; для особо агрессивных сред — полностью полипропиленовый шкаф. Внутренняя облицовка — HPL-химстойкий пластик, ПП или сталь с полимером. Фурнитура — кислотостойкая, все швы герметизированы; коммуникации (вода/газ/вакуум) — выносные краны с керамическими затворами, чаши из ПП.
Важный момент: размещайте вентилятор вне шкафа, с антивибрационными вставками — так тише и безопаснее. Оснастите шкаф датчиком потока и светозвуковой сигнализацией — это минимальный стандарт современной лаборатории.
Для «тонкой настройки» производитель предлагает опции: горизонтальные створки, фронтальный диффузор, дополнительные розетки/коммуникации, защита кромок от проливов, интеграция с BMS (сухие контакты «авария/норма»).
Требования, ГОСТ и необходимые сертификаты
Перед приемкой объекта инженер ОТииС спрашивает не «красиво ли», а «по каким нормам испытано». Документы и соответствие — то, на чем «сыплются» проекты при проверках.
Ориентиры: воздух рабочей зоны — ГОСТ 12.1.005-88; классификация вредных веществ — ГОСТ 12.1.007-76; требования к вентиляции зданий — СП 60.13330 (актуализированный СНиП 41-01). Санитарные правила и гигиена труда — действующие СанПиН для вашего профиля работ. Электробезопасность — ПУЭ и соответствие ТР ТС 004/2011 (низковольтное оборудование) и ТР ТС 020/2011 (ЭМС) при наличии встроенных электромодулей; машинам и оборудованию — ТР ТС 010/2011. На практике это означает: декларация/сертификат ЕАЭС, паспорт и руководство по эксплуатации, протоколы заводских испытаний (аэродинамика, освещенность, шум), отметка о приемке ОТК. Для «требования ГОСТ для вытяжных шкафов» проверьте методики испытаний химстойкости материалов (по ГОСТ/ISO/EN), пожарную безопасность применяемых материалов и ЛКП.
Производитель должен выдать комплект: паспорт, руководство, гарантийный талон, декларации ЕАЭС, сертификаты на материалы в контакте с реагентами, протоколы пуско-наладки. Без этого лабораторное оборудование формально «не существует» для инспектора.
Безопасность, эргономика и требования вентиляции
Оператор поднимает створку на 300–400 мм, зажигается индикация «норма потока» — можно работать. Если поток падает, шкаф должен подсказать это сразу и громко.
Безопасность: стабильная лицeвая скорость 0,45–0,6 м/с, ограничитель высоты проема (часто до 450–500 мм), противовесная система с фиксацией, аварийная подсветка и звуковая сигнализация при падении скорости ниже порога. Остекление — закаленное/триплекс, направляющие защищены от химии. Электрика вынесена за поток, розетки в изолированных нишах, степень защиты не ниже IP44. Для работ с ЛВЖ — удаленный вентилятор, искробезопасная крыльчатка и исключение источников воспламенения внутри объема.
Эргономика: высота рабочей кромки 900±20 мм для стоячей работы, глубина рабочей зоны 500–650 мм, разъемы и краны — в пределах «зоны досягаемости» 400–600 мм. Освещенность 500–750 лк без бликов, уровень шума у пользователя не более 55 дБА. В реальности именно эти «мелочи» решают, устанет ли сотрудник к обеду и насколько точны будут манипуляции.
Вентиляция и расчет расхода: Q = v × A. Пример: ширина проема 1200 мм, открытие 500 мм → A = 0,6 м². При v = 0,5 м/с расход Q ≈ 0,3 м³/с, то есть около 1080 м³/ч. Добавьте 10–20% на потери и балансировку системы, получите 1200–1300 м³/ч. Для скорости в воздуховоде 8–10 м/с подберите диаметр 250–280 мм; расчетное внешнее давление на сеть — 300–500 Па.
- Воздуховоды: ПП/ПВХ для кислотных сред, оцинкованная сталь с антикоррозионным покрытием — универсально.
- Фильтры (для рециркуляционных): угольные для органики, специализированные картриджи под кислоты/аммиак, HEPA — для аэрозолей.
- Интеграция: сухие контакты «авария/норма» в систему диспетчеризации, клапан «by-pass» и заслонки с сервоприводом.
- Организация безопасности вокруг: душ/глазная ванночка в шаговой доступности, вытяжные зонты над источниками тепла.
Важно: открытое пламя и рециркуляционные шкафы несовместимы. Для ЛВЖ выбирайте канальный вариант и согласовывайте решения с проектировщиком вентиляции.
Цена, сроки изготовления и коммерческие условия
Финансовая картина часто понятнее после разборки спецификации на модули. База — одно, опции и монтаж — другое. И тогда «дорого» вдруг превращается в «честно».
Диапазон, чтобы сориентироваться: базовая цена вытяжного шкафа лабораторного шириной 1200 мм (стальной корпус + эпоксидная столешница, без вентилятора) — ориентировочно 140–230 тыс. ₽. Версия на 1500–1800 мм — 190–320 тыс. ₽. Полипропиленовые или полностью кислотоустойчивые решения — 260–480 тыс. ₽. Рециркуляционные с фильтрами/датчиками — 350–700 тыс. ₽ в зависимости от кассет. На итог влияет все: материалы, ширина, количество коммуникаций, автоматика, вентилятор, воздуховоды, монтаж, логистика. Сроки изготовления серийных модификаций — 10–20 рабочих дней, «нестандарт» — 20–35 рабочих дней; складские позиции отгружаются за 2–5 дней.
| Состав | Что включено | Комментарий по бюджету |
|---|---|---|
| База | Корпус, створка, освещение, столешница, розетки | 70–85% стоимости «коробки» |
| Опции | Краны, чаши, доп. розетки, монитор скорости, BMS | +10–25% к базе |
| Вентиляция | Вентилятор, воздуховоды, шумоглушители, клапаны | Сильно зависит от трассы |
| Сервис | Доставка, монтаж, ПНР, обучение | Обычно 5–15% |
Коммерческие условия типовые: 50/50 или 60/40, гарантия 12–36 месяцев, выезд сервиса в течение 48–72 часов, отгрузка в деревянной обрешетке. Для крупных поставок — шефмонтаж, выезд на замер, шеф-пуск, акты испытаний потока на объекте.
Индивидуальное производство, модульность и монтаж
Помещение в старом корпусе, дверной проем 800 мм, а нужен шкаф 1500 мм шириной. Решение — модульные секции и сборка на месте.
Индивидуальное производство покрывает нестандартные ширины/высоты, сдвиг коммуникаций, специальные материалы (например, PP-лайнер с керамической столешницей), вырезы под установки. Модульность — это база-тумбы, сервисный пост, надстройка и створка, которые заносятся по частям и собираются за 3–6 часов бригадой из двух монтажников. Монтаж включает разметку, анкеровку, выверку уровня, герметизацию швов, подключение к вентиляции/электрике/воде, проверку сигнализации и пробный «дымовой» тест. Важный момент: производитель должен дать чертеж привязки к воздуховоду и рекомендации по внешнему давлению, иначе проектировщику не на что опереться.
Часто это видно сразу на замере: где пройдут воздуховоды, хватит ли места для радиуса поворота, какой диаметр встанет без коллизий. Чем раньше подключить производителя, тем меньше сюрпризов на монтаже.
