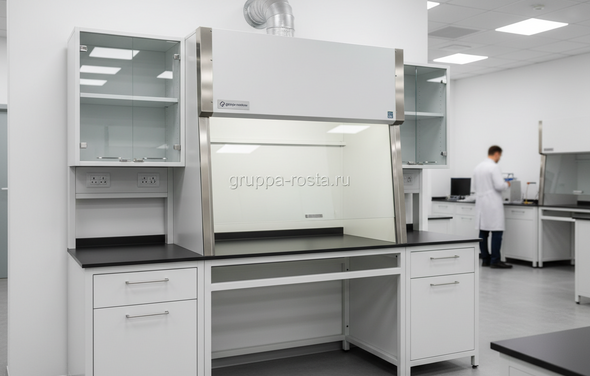

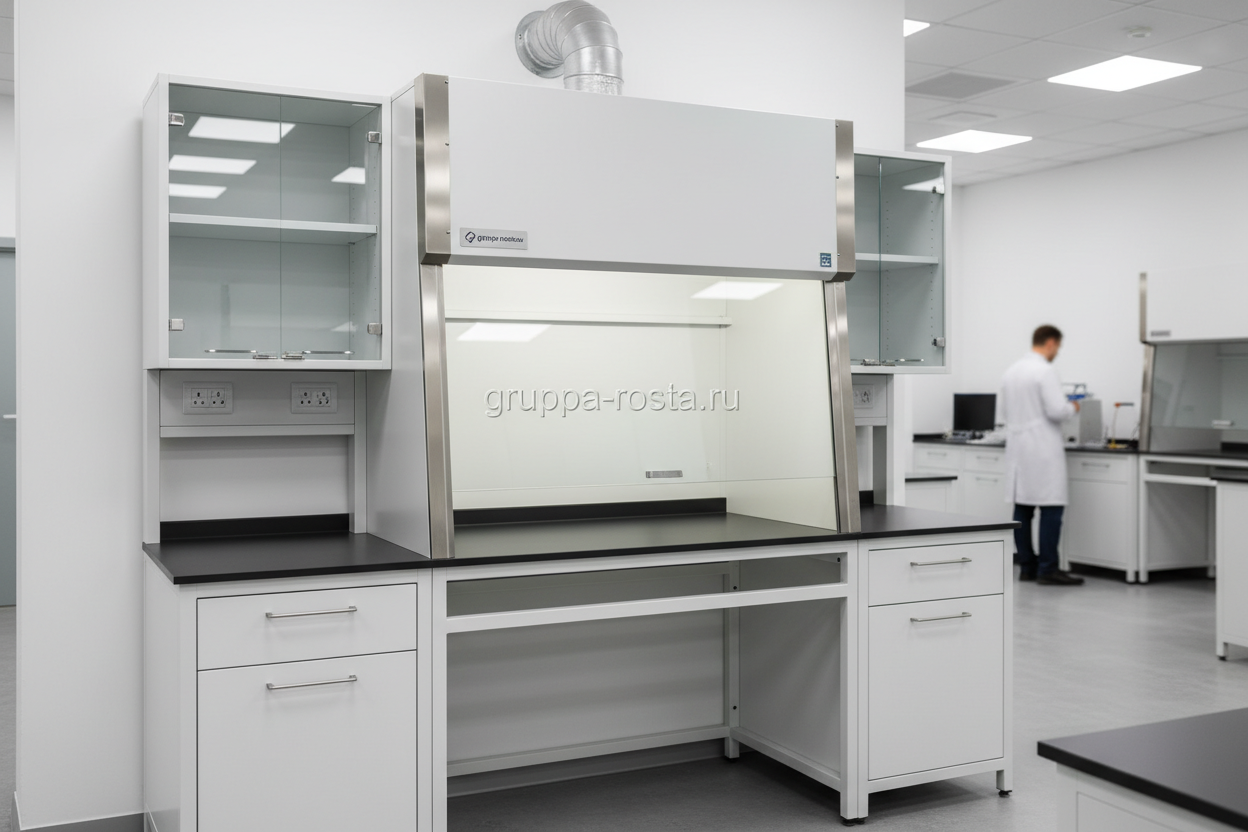

Как выбрать вытяжной шкаф для лаборатории
Инженер открывает створку, включает горелку и ловит поток паров глазами — тянет ли? В реальности решение о покупке принимают раньше, чем включают вентилятор: под конкретные реакции, объёмы и вентиляцию здания.
Если по-простому, выбор начинается с трёх вопросов: какие реагенты и процедуры (кислоты, щёлочи, органика, HF, нагрев, стерчинг), какой расход воздуха может обеспечить система, и сколько места реально есть у стены. От этого зависят материал lining’а (сталь с порошком, PP, фенольный композит), ширина 900/1200/1500/1800 мм, тип отвода (канальный или рециркуляционный с фильтрами), а также автоматика — постоянный (CAV) или переменный (VAV) расход, сигнализация скорости, блокировки створки. Для большинства задач целевой фронтальный поток 0,4–0,6 м/с при открытии створки 400–500 мм; ниже — риски, выше — лишний шум и счета за энергию. И не забудьте про сервисные точки: газ/вакуум/вода, моечную чашу, розетки, их химическую стойкость и расположение в зоне досягаемости.
Быстрый расчёт расхода. Площадь проёма = ширина × высота створки. Например, 1200 × 500 мм = 0,6 м². При 0,5 м/с получаем 0,3 м³/с, то есть около 1080 м³/ч. Умножаем на коэффициент утечек и динамики 1,2 — итог ≈ 1300 м³/ч на шкаф. Важно сверить это с возможностями шахты и вентилятора, а также падением давления на воздуховодах и клапанах.
Чтобы не купить красивую, но бесполезную коробку, соберите «паспорт применения»: список реактивов и температур, частоту работ с открытой створкой, требования к шуму и освещённости, число пользователей и рост оператора (высота столешницы 900 мм для стоя, 750 мм для сидя). Формально это и есть «вытяжной шкаф для лаборатории требования», которые вы предъявляете поставщику. А запрос в поиске про «вытяжные шкафы купить» пригодится только после этих цифр и привязки к вентиляции здания.
- Целевая скорость на фронте: 0,4–0,6 м/с (общая химия), 0,6–0,7 м/с (активные токсичные пары)
- Тип отвода: канал (стандарт) или рециркуляция с угольными/HEPA/спецфильтрами
- Лайнинг: сталь с порошком — универсально; PP — кислоты; фенольный композит — органика и смешанные задачи
- Стекло створки — закалённое, толщина 6–8 мм; противообрывной трос/ремень
- Автоматика: датчик скорости, свет/розетки вне воздушного потока, аварийная сигнализация
Требования и стандарты к вытяжным шкафам (ГОСТ, EN, ISO)
Акт приёмки уже на столе, а вентиляция ещё не «держит» паспортные цифры — часто это видно сразу по дымовой трубке: шлейф выходит из проёма. Чтобы такого не было, ориентируйтесь на принятые нормы и проверяемые параметры, а не на рекламные обещания.
В России действуют гармонизированные европейские требования к шкафам: серия ГОСТ Р EN 14175 (части 1–7: термины, методы испытаний, типовые и приемо-сдаточные тесты, VAV и т. д.). Они описывают измерение удержания паров, колебаний скорости, поведения при проходах оператора и сквозняках. Для электробезопасности ориентируются на ГОСТ IEC 61010-1 (оборудование для измерений и лабораторий). Проектировщикам полезны СП 60.13330 (вентиляция зданий) — он нужен для расчёта расхода, давления и шумов на объекте.
Числа, на которые смотрят в протоколах: средняя скорость на проёме, неравномерность по сетке, соответствие «контейнмент-тесту» с трассирующим газом, уровень шума на рабочем месте (< 60–65 дБА), освещённость рабочей зоны (не реже 500 лк, лучше 700–1000 лк). Важный момент: скорость — не самоцель. По EN 14175 приоритет — именно удержание (containment), а не «ветер в лицо».
ISO здесь — про систему качества и верификацию. Производителю не мешает ISO 9001, а проверки, если делает сторонняя лаборатория, — по процедурам, совместимым с EN 14175 и, при необходимости, с методиками типа ASHRAE 110 (для валидации удержания). Если у вас чистые помещения, то требования ISO 14644 к частоте частиц — уже для комнаты, а не для шкафа, но шум, вибрации и перетоки нужно согласовывать.
При монтаже подтвердите паспортные значения на месте: приемо-сдаточные испытания по EN 14175-4, калибровка датчиков, проверка аварийной сигнализации и ограничителя высоты створки. Документы, которые вы вправе запросить: декларация соответствия на изделие, протоколы типовых испытаний, инструкция по эксплуатации, карты химической стойкости материалов.
| Норматив | Что регулирует | Ключевые проверки |
|---|---|---|
| ГОСТ Р EN 14175-2/-3/-4 | Методы и приёмочные испытания вытяжных шкафов | Удержание трассирующего газа, стабильность скорости, влияние проходов/сквозняков |
| ГОСТ IEC 61010-1 | Электробезопасность лабораторного оборудования | Заземление, нагрев, прочность изоляции, маркировка |
| СП 60.13330 | Вентиляция зданий | Расходы, шум, давление, требования к воздуховодам и вентиляторам |
Сравнение материалов: сталь, пластик, фенол и стекло
Лаборант пролил каплю 37% HCl на бортик и задумался: чем вытирать и не оставить разводов? Материал лайнинга и столешницы решает, будет ли это просто салфетка с водой или разъеденное пятно и запах.
Сталь с порошково-полимерным покрытием — жёсткая, пожароустойчивая, выдерживает до 200–250 °C кратковременно, удобна для универсальных химических работ. Но если поцарапать, под слоем начнёт цвести коррозия. Полипропилен (PP) химически стоек к большинству кислот и щёлочей, не боится соляной и серной, не любит сильные окислители при высоких температурах; плохо переносит УФ и горячие органические растворители. Фенольный композит (фенолформальдегидный компакт-ламинат) устойчив к большинству органики, солям, окрашивающим реагентам, держит 160–180 °C без деформаций, тише и теплее на ощупь. Стекло — это про створку и окна: закалённое безопасное 6–8 мм, с высокой химстойкостью к органике и кислотам, но чувствительно к удару по кромке и термошоку.
Если по-простому: много кислот — смотрите в сторону PP; смешанная химия с растворителями — фенольный композит и хорошие уплотнения; «общая химия» и пожарные риски — сталь с качественным порошком, плюс керамическая/фенольная столешница. HF — отдельная тема: нержавеющая сталь и стекло ей «не друзья», нужен PP/PTFE и соответствующие воздуховоды. Важный момент — совместимость не только лайнинга, но и сервисной арматуры: краны, трубки, сифон чаши должны быть из стойких материалов (PTFE, PVDF, PP), иначе слабое звено сдастся первым.
| Материал | Кислоты (HCl/H2SO4) | HF | Органика (ацетон/толуол) | Температура | Пожаробезопасность | Ориент. стоимость |
|---|---|---|---|---|---|---|
| Сталь + порошок | Хорошо, кроме глубоких царапин | Плохо | Хорошо | До 250 °C кратк. | Высокая | $$ |
| Полипропилен (PP) | Отлично | Хорошо | Удовл./плохо (горячие) | До 80–100 °C | Низкая (горюч) | $$$ |
| Фенольный композит | Хорошо | Удовлетворительно | Отлично | До 160–180 °C | Средняя | $$$ |
| Стекло (створка) | Отлично | Плохо | Отлично | Термошок опасен | Негорючее | $ |
- Для агрессивных паров — воздуховоды PP/PVDF, не оцинкованная сталь
- Столешницы: керамика/фенол — универсально, PP — «кислотная» ниша
Производство и индивидуальное изготовление вытяжных шкафов
Заявка приходит неидеальная: «работаем с кислотами и ацетоном, ширина — как войдёт». Хороший подрядчик уточнит, смоделирует поток, предложит 1200 или 1500 мм, проверит вентиляцию здания и даст понятный план-график. Производство вытяжных шкафов — это не просто сварка короба, а последовательность инженерных решений.
Типовой цикл: проект (габариты, материал лайнинга, сервисы, автоматика) → раскрой и механообработка → сварка/клёпка корпуса → порошковая окраска или термосварка PP → сборка створки и противовесов → электромонтаж и установка датчиков → предварительные тесты дымом и скоростной сеткой → упаковка. На кастомных проектах добавляют CFD-модель для сложной аэродинамики, VAV-клапаны и интеграцию с BMS. Сроки по рынку 2026: серийные 3–5 недель, индивидуальные 6–10.
Индивидуальное изготовление оправдано, когда есть особые процессы: широкие приборы, большие колбы, HF, высокие тепловыделения, требование к очень низкому шуму, нестандартная высота столешницы. Часто это видно сразу по ТЗ: необычный набор сервисов, нестандартная ширина (например, 2100 мм) или требования к окнам обзора. Важно согласовать сервисные подключения, тип вентилятора (крышный/канальный), материал воздуховодов и схему автоматики до запуска в производство.
По документам запросите: паспорт и руководство на русском, протоколы заводских испытаний (скоростная карта, дымовая проверка), декларацию соответствия, перечень материалов с сертификатами, схему подключения. На этапе приёмки — видео/фото FAT или очный осмотр, чтобы убедиться, что шкаф держит заявленные 0,4–0,6 м/с без «выплёвывания» дыма при проходе оператора.
- Стандартизированные ширины: 900 / 1200 / 1500 / 1800 мм
- Опции: VAV, присутствие/оккупация-сенсор, аварийный стоп, свет 1000+ лк
- Комплектация: чаши PP/PEEK, сифоны PTFE, арматура PVDF
- Упаковка: жёсткий каркас, защита стекла, влагопоглотитель
Эргономика, безопасность и срок службы оборудования
Лаборант проводит у шкафа по 4–6 часов. Если створка тугая, свет слепит, а розетка спрятана за банками, продуктивность падает, а риск ошибок растёт.
Эргономика — это угол наклона фронта 5–7° для комфортного обзора, высота рабочей кромки 900 мм (стоя) или 750 мм (сидя), усилие на створке не более 50 Н, ровный свет 700–1000 лк вне воздушного потока. Шум — до 55–60 дБА у уха оператора, чтобы не уставал. Глубина столешницы 600–700 мм, подлокотная зона без острых кромок, достаточная подставка под ноги. В реальности мелочи решают: прозрачные боковые окна улучшают обзор, метки безопасной высоты подсказывают, где держать створку.
Безопасность — это датчик фронтальной скорости с визуально-звуковой сигнализацией, ограничитель максимального открытия, блокировка света/розеток при аварии, защита от искрения в «органических» приложениях, поддон/бортики для проливов с ёмкостью не менее 5–10 л. Плановое обслуживание раз в 6–12 месяцев: чистка каналов, проверка тросов/ремня створки, калибровка датчика, замена фильтров (для рециркуляционных — по индикаторам, обычно 6–18 месяцев). Срок службы корпуса 10–15 лет, но ресурс фурнитуры и автоматики короче — их стоит закладывать в бюджет жизненного цикла.
- Маркировка «безопасная высота створки» и авто-сигнал при превышении
- Светодиодные светильники вне воздушного потока, степень защиты не ниже IP54
- Антискользящие кромки, радиусы 2–3 мм, отсутствие «ловушек» для химии
- Карты СОП: что пролилось — чем и как убирать, кто отвечает
Цена, логистика, монтаж и частые ошибки при покупке
«Сколько стоит?» — вопрос первый, но ответ многосоставной. Цена вытяжного шкафа — это не только короб, это ещё вентилятор, клапаны, воздуховоды, монтаж, пуско-наладка и регулярное обслуживание. Если считать честно, ТСО за 5 лет иногда важнее, чем стартовый прайс.
Ориентиры рынка 2026 по РФ: базовый стальной шкаф 1200 мм с CAV и без сложной автоматики — 180–320 тыс. ₽. Кислотостойкий PP — 300–650 тыс. ₽. Фенольный лайнинг/столешница, улучшенный свет и датчик скорости — плюс 15–30%. VAV с интеграцией в BMS — ещё +25–40% к цене, но экономит воздух и шум. Воздуховоды (PP/сталь с футеровкой) на точку — 60–180 тыс. ₽ по длине и диаметрам; вентилятор химостойкий — 80–200 тыс. ₽; монтаж и ПНР — 10–20% от сметы.
Логистика и монтаж. Шкаф весит 150–300 кг, габариты тары до 2100×1000×2600 мм — проверьте двери, лифт, повороты коридоров. Доставка в сборе или KD (разборный) — обсудите заранее: на действующих этажах разборка часто спасает. Подключения газ/вода/вакуум лучше выводить заранее на отметки, чтобы не «перекидывать» шланги поверх кромки. На пуске делайте совместные измерения скорости и шума и фиксируйте их в акте — так проще предъявлять гарантию.
Частые ошибки. Поставили шкаф, а вытяжной вентилятор не тянет — не учли суммарный расход и потери давления. Выбрали красивую порошковую сталь для HF — через три месяца появились пятна. Игнорировали шум — получили 68–70 дБА и усталость персонала. Не согласовали высоту столешницы — операторы низкого роста работают «на носках». Запрос «вытяжные шкафы купить» без ТЗ — ещё одна ошибка: сперва цифры и схема вентиляции, потом прайсы.
Чтобы снизить риски, просите у поставщика пример акта ПНР, шаблон скоростной карты и гарантийные условия с перечнем расходников. И да, фиксируйте в договоре, кто делает отверстия в стенах/кровле, кто вешает вентилятор и кто отвечает за балансировку системы — иначе эти пункты «повиснут» между сметами.
- Заложите 10–15% на непредвиденные: переходы, крепёж, доп. датчики
- Синхронизируйте графики: мебель, вентиляция, электрика — одна неделя «окна»
- Проверяйте доступность расходников и сроки сервисного выезда в вашем регионе
