Требования и стандарты для вытяжных шкафов

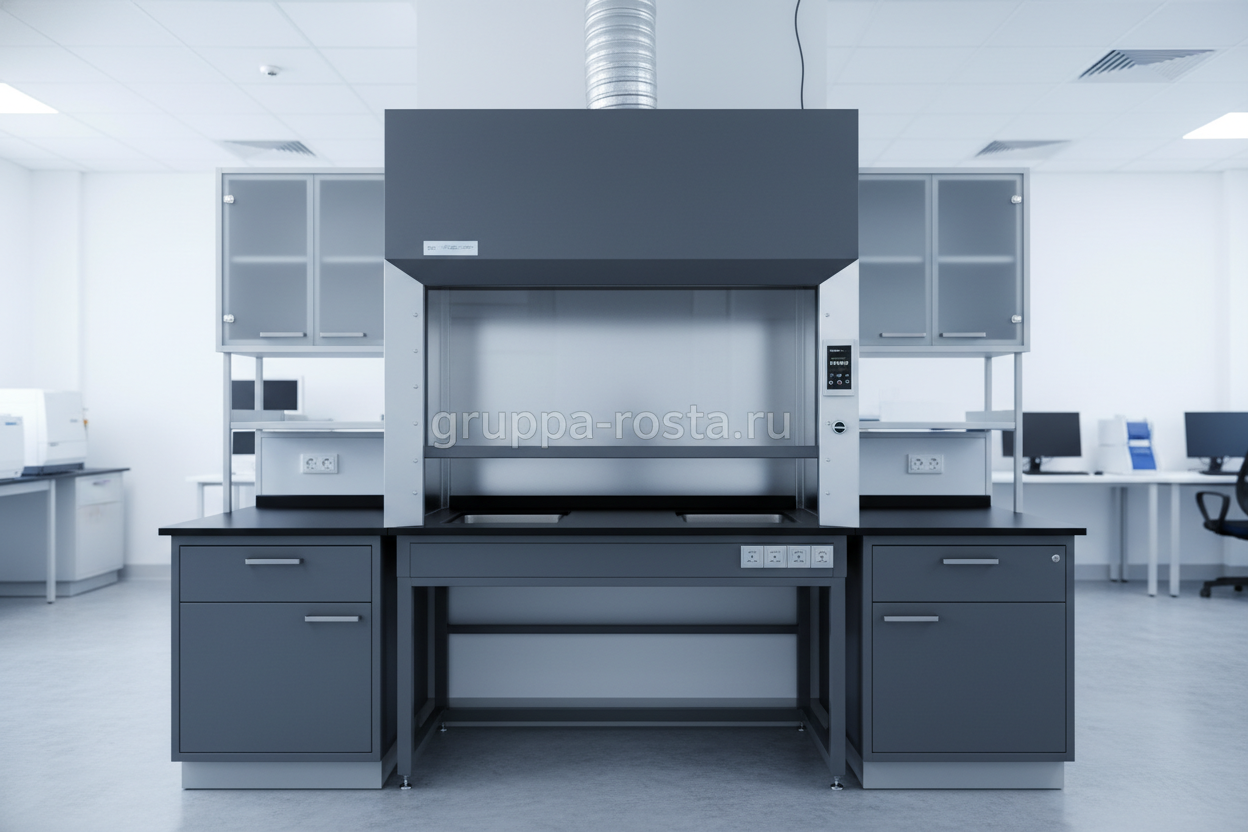

Приемка в разгаре: завлаб включает свет, инспектор ставит анемометр в проем, подрядчик нервно смотрит на стрелку. В реальности проверяют не красоту фасада, а соответствие нормам — от скорости воздуха до правильного отвода загрязненного потока.
Базовые ориентиры просты, если по-простому: соблюдаем требования вытяжных шкафов ГОСТ и актуальных СП/СанПиН, подтверждаем паспортом и протоколом замеров. Проект и монтаж увязываем со СП 60.13330 (вентиляция), электрическую часть — по ПУЭ, пожарную безопасность — по профильным СП. Важный момент — реальная аттестация: замер средней и минимальной лобовой скорости (обычно 0,4–0,6 м/с), проверка утечек, шумности и освещенности рабочей зоны. Итог — комплект документов: паспорт, инструкция, протоколы пуско-наладки и замеров, акт скрытых работ по воздуховодам.
- Воздухообмен: стабильная лобовая скорость в проеме 0,4–0,6 м/с, без провалов при открытой/полуоткрытой створке.
- Отвод: отдельный канал с выбросом выше зоны дыхания и вне приточной шахты; обратный поток исключен обратным клапаном.
- Материалы: химстойкая внутренняя облицовка, столешница устойчива к кислотам/щелочам/растворителям; легкая мойка и герметизация швов.
- Электробезопасность: заземление, УЗО/автомат, защищенная арматура; при растворителях — искробезопасное исполнение вентоборудования.
- Шум и свет: до 60–65 дБА на рабочем месте; освещенность 300–500 лк без бликов.
- Маркировка: табличка с моделью, серийным номером, расходом, датой выпуска; комплект документации на русском языке.
Часто это видно сразу: если створка клинит, щель у притвора неровная, а вытяжной патрубок «утоплен» без переходника — норм не будет. Монтаж вытяжного шкафа начинают с проекта, а не с гаек: так проще выполнить ГОСТы и выдать протоколы без «допиливания» на объекте.

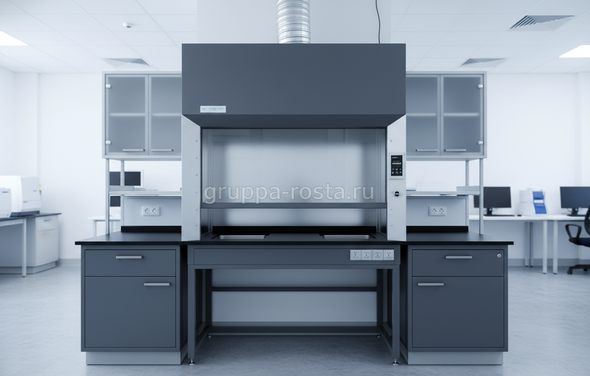

Как выбрать вытяжной шкаф: критерии и материалы
Технолог открывает ТЗ, в лаборатории пахнет ацетоном, а в плане — и кислоты, и растворители. Один «универсальный» шкаф редко покрывает все сценарии, важный момент — отталкиваться от химии и режима работы.
Ключевые вопросы выбора: какие реагенты и их концентрации; объем работ и длительность включения; нужны ли вода/газ/вакуум внутри; требования к искробезопасности; есть ли фтористоводородная кислота (для нее — полипропилен), перхлорная (нужен моечный модуль и трап), серные туманы или аммиак (подбор материалов и фильтров). Размер проема и тип створки (вертикальная/горизонтальная) влияют на удобство и безопасность. Если по-простому — сначала химия и технологический процесс, потом габариты и опции, и уже затем эстетика корпуса.
| Материал | Где уместен | Устойчивость | Температура |
|---|---|---|---|
| Эпоксидная столешница | Общая химия, кислотные среды | Кислоты/щелочи/растворители | Кратковременно до ~180°C |
| Керамика/керамогранит | Горячие процессы, термические шоки | Высокая, не боится нагрева | Выше 200°C |
| Полипропилен (PP) | HF, влажные и коррозионные среды | Отличная к кислотам/щелочам | До ~100°C |
| Нерж. сталь AISI 304/316 | Радиохимия, биобезопасность (наружные панели) | Хорошая, но осторожно с HF/хлорсодержащими | До 200°C и выше |
| Фенолформальдегид (фаолит) | Кислотные туманы, общелабораторные | Хорошая к кислотам | До ~160°C |
Для растворителей критично: вентилятор и электрика в зоне потока — во взрывозащищенном исполнении, а воздуховоды — из металла с надежным заземлением. Для HF избегайте стекла и алюминия; выбирайте PP и соответствующую арматуру. И да, вытяжной шкаф купить «на вырост» — нормальная стратегия, но закладывайте запас по расходу 15–20% и место для сервисного доступа.
Параметры, характеристики и типы конструкций
«Чтобы тянул и не гудел» — так звучит половина запросов от заведующих. Часто это видно сразу: диаметр патрубка 160 мм на высокий шкаф с шириной 1500 мм — готовый рецепт шума и низкой скорости.
Критичные параметры: ширина 900/1200/1500/1800 мм; высота проема и ход створки; расчетный расход 400–1200 м³/ч (зависит от ширины и открытой высоты); диаметр патрубка 160–250 мм; освещенность 300–500 лк; уровень шума до 60–65 дБА на рабочем месте. По безопасности — равномерность поля скоростей, отсутствие мертвых зон, плавная регулировка створки, контрольный индикатор тяги. Хорошо, когда в паспорте есть рекомендованный расход при различных положениях створки — это экономит часы пуско-наладки.
- Типы по воздуху: канальные (к системе общеобменной вентиляции) и рециркуляционные (на угольных/спецфильтрах для ограниченных задач).
- По назначению: общелабораторные, для перхлоратов (с мойкой и трапом), для кислот/щелочей (PP), для растворителей (Ex-вентилятор), «walk-in» под габаритные аппараты.
- По компоновке: напольные с тумбами, настольные, с подведенными коммуникациями (вода/газ/вакуум) или «сухие» версии.
Важный момент — совместимость с системой вентиляции здания: рециркуляционные шкафы не заменяют вытяжку там, где по нормам обязателен отвод наружу. А канальные модели требуют компенсационного притока (иначе двери хлопают, а скорость в проеме падает). Если по-простому, шкаф — часть системы, и считать нужно весь тракт: от створки до оголовка.
Дополнительные опции: моечный модуль с поддоном, поддон-лоток для проливов, рабочие панели из искроустойчивого материала, розетки в защищенном исполнении, индикаторы перепада давления на фильтрах (для рециркуляционных), сервисные лючки. Эти «мелочи» решают эксплуатацию: когда фильтр «сел», датчик скажет раньше, чем нос.
Монтаж и логистика в России: пошагово
Зима, рампа во дворе, лифта нет — а в лаборатории уже ждут пуск. В реальности самые долгие работы — не сборка, а подготовка трассы и допуски на объект.
- Обследование помещения. Замеры проемов, пути заноса, высота потолка, место вывода воздуховода, точки питания/воды/канализации.
- Проект и согласование. Схема воздуховодов, выбор вентилятора, узлы прохода через перекрытия, спецификация кабелей и запорной арматуры.
- Подготовка. Заказ монтажных комплектов, изготовление переходников, бронирование пропусков/кранов/автовышки при необходимости.
- Доставка и занос. Упаковка защищает стекло створок и лампы; на объектах без лифта — разбор на модули, такелаж.
- Сборка и установка. Выравнивание по уровню, крепление к стене/полу, герметизация стыков, монтаж коммуникаций.
- Воздуховоды. Жесткий металл, минимальная длина гибких вставок; уклоны, ревизии, обратный клапан, термо- и химстойкие прокладки.
- Подключение электрики и сервисов. Отдельная линия с УЗО/автоматом, заземление; вода/вакуум/газ — через выведенные штуцеры с маркировкой.
- Пуско-наладка. Настройка расхода, замер лобовой скорости по сетке, проверка шума, освещения, аварийной сигнализации.
- Документация и обучение. Акт скрытых работ, протоколы измерений, паспорт с отметкой; инструктаж персонала.
Монтаж вытяжного шкафа на действующем производстве делает вдвойне важным «окно работ»: шумные и пыльные операции — только в согласованные часы, с укрытием чистых зон. Если объект в регионе — учитываем дальность, погодные окна и надежную упаковку: стекло и эпоксидные панели мороз не любят.
Часто это видно сразу на пуске: если забыли про приток, створка «липнет», расход гуляет, а оператор жалуется на сквозняк. Правильная логистика и пуско-наладка — половина успеха, остальное дает грамотный проект и аккуратная сборка.
Цена, коммерческие предложения и индивидуальный заказ
Закупщик открывает три КП — везде «вытяжной шкаф», а цены различаются вдвое. Секрет прост: комплектация, материалы и воздуховодный тракт редко совпадают буквально, важный момент — сравнивать по единому ТЗ и ведомости объемов.
| Статья затрат | Диапазон, ₽ | Комментарий |
|---|---|---|
| Шкаф стандартный 1200 мм | 120 000–220 000 | Металл + эпоксидная столешница, базовая электрика |
| Шкаф из PP/для агрессивных сред | 220 000–420 000 | Корпус и фурнитура химстойкие, спецарматура |
| Рециркуляционный модуль | 180 000–450 000 | Фильтры (уголь/спец), индикаторы, обслуживаемость |
| Вентилятор/оголовок | 20 000–90 000 | По расходу/давлению, возможно Ex-исполнение |
| Воздуховоды и монтаж | 3 000–6 000/п.м | Металл, тепло-/шумоизоляция, подвесы |
| Пуско-наладка и замеры | 10 000–30 000 | Протоколы, настройка расхода и индикации |
Ориентир: цена монтажа вытяжного шкафа обычно составляет 15–25% от стоимости оборудования, но при сложной трассе, высоте, пропусках и ночных работах может быть выше. В КП просите: детализацию комплектации, схему воздуховода с длинами и диаметрами, сроки, гарантию, список документов на выдачу (паспорт, протоколы, акты), а также условия сервиса и наличие расходников (фильтров). Если вы планируете вытяжной шкаф купить «под процесс», укажите реагенты и часовые нагрузки — это экономит бюджет на переделках.
Индивидуальный заказ имеет смысл при нестандартной химии, высоких аппаратах, необходимости моечного модуля или интеграции с существующей инженеркой. Если по-простому — кастом там, где типовой шкаф потребует компромиссов по безопасности или эргономике.
Частые ошибки монтажа и рекомендации эксперта
Приемка тянется: шум 70 дБА, створка дрожит, а замер скорости «скачет». Часто это видно сразу, и почти всегда чинится проектом.
- Подключение в общедомовую/санитарную шахту — обратные перетоки гарантированы; нужен отдельный канал и оголовок.
- Длинные гибкие гофры вместо жесткого воздуховода: высокие потери давления и гул.
- Нет компенсационного притока: двери хлопают, скорость падает ниже 0,4 м/с.
- Неверный диаметр патрубка/канала: «душит» расход, растет шум и вибрация.
- Отсутствие заземления и УЗО, особенно при работах с растворителями.
- Вода без сифона/химстойких прокладок — запахи и протечки через месяц.
- Не сделаны замеры сеткой точек; протокол «с потолка» — риски для охраны труда.
- Створка без уравновешивания: клинит, оператор держит рукой — это опасно.
Рекомендации эксперта: требуйте расчет расхода и потерь, а не «возьмем побольше — хуже не будет»; закладывайте ревизии на длинных трассах; проверяйте анемометром при разных положениях створки; фиксируйте в договоре перечень документов и критерии приемки; заранее обсуждайте расходники (фильтры, лампы, прокладки) и регламент ТО. Если по-простому — безопасный монтаж вытяжного шкафа это 50% проект, 30% аккуратная сборка и 20% честные замеры.
