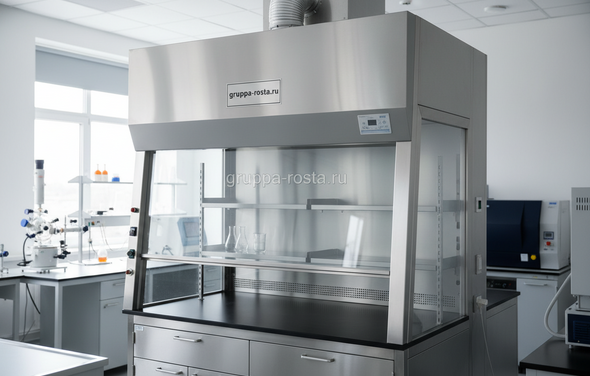

Когда требуется монтаж вытяжного шкафа
Химик открывает бутылку с концентрированной кислотой — запах тут же уходит в комнату. Коллеги морщатся, приборы реагируют короче. Чтобы опасные пары не гуляли по лаборатории, их нужно ловить на источнике — вытяжным шкафом. И это не «когда-нибудь», а до начала опытов.
Монтаж вытяжного шкафа нужен при работах с летучими растворителями, кислотным травлением, приготовлением реактивов, минерализацией, нагревом веществ, выделяющих пары/аэрозоли, а также при хранении реактивов, дающих испарения. В реальности триггером служит оценка рисков: наличие веществ с ПДК в воздухе рабочего пространства, жалобы персонала на запахи, предписание СЭС или аудит охраны труда. Отдельный повод — переезд лаборатории или перепланировка: старые каналы, как правило, не обеспечивают нужный расход и скорость на проеме.
Если по-простому: как только работа дает запах, аэрозоль или риск вспышки — тяните его под сашем, а не общелабораторной вытяжкой. Для компаний, которым важна скорость запуска, монтаж вытяжного шкафа в Москве быстрее согласуется, когда заранее предусмотрены отдельный вентканал, точка электропитания и место под вентилятор/фильтрующий модуль.
Требования и стандарты: ГОСТ и СанПиН
Первое, на что смотрит инспектор, — не на цвет шкафа, а на цифры. Скорость входящего потока, кратность обмена, шум, освещенность. Эти вещи заданы нормами, и их легко проверить замером анемометром и люксметром.
Базовые ориентиры дают: ГОСТ 12.1.005-88 (воздух рабочей зоны и ПДК), актуальная редакция СП 60.13330 «Отопление, вентиляция и кондиционирование» (проектирование систем), СанПиН 1.2.3685-21 (химическая безопасность и гигиенические нормативы), а также требования пожарной безопасности к вентиляции (например, СП 7.13130 по противодымной защите — в части проходок и огнестойкости узлов). Нередко упоминают и ГОСТ 30494 об инженерной климатике помещений — как фоновые параметры комфорта.
Ключевое из практики: скорость на рабочем проеме шкафа — 0,5 м/с ±10% при типовой высоте подъема створки; суммарная кратность воздухообмена в химической лаборатории — обычно 6–12 в час; освещенность рабочей зоны внутри шкафа — не ниже 500 лк; уровень шума — до 55 дБА на рабочем месте. Электробезопасность — заземление корпуса и металлических коммуникаций, взрывопожарная безопасность — искробезопасная фурнитура при работе с ЛВЖ.
Материалы воздуховодов подбирают по среде: полипропилен/ПВДФ для кислот и щелочей, нержавейка или оцинкованная сталь с покрытием — для нейтральных газов, искробезопасные решения — для паров растворителей. И да, «требования к вытяжным шкафам ГОСТ» — это не абстракция: паспорт шкафа должен подтверждать стойкость материалов, соответствие электрочасти и возможность достижения расчетной скорости потока при заданном расходе.

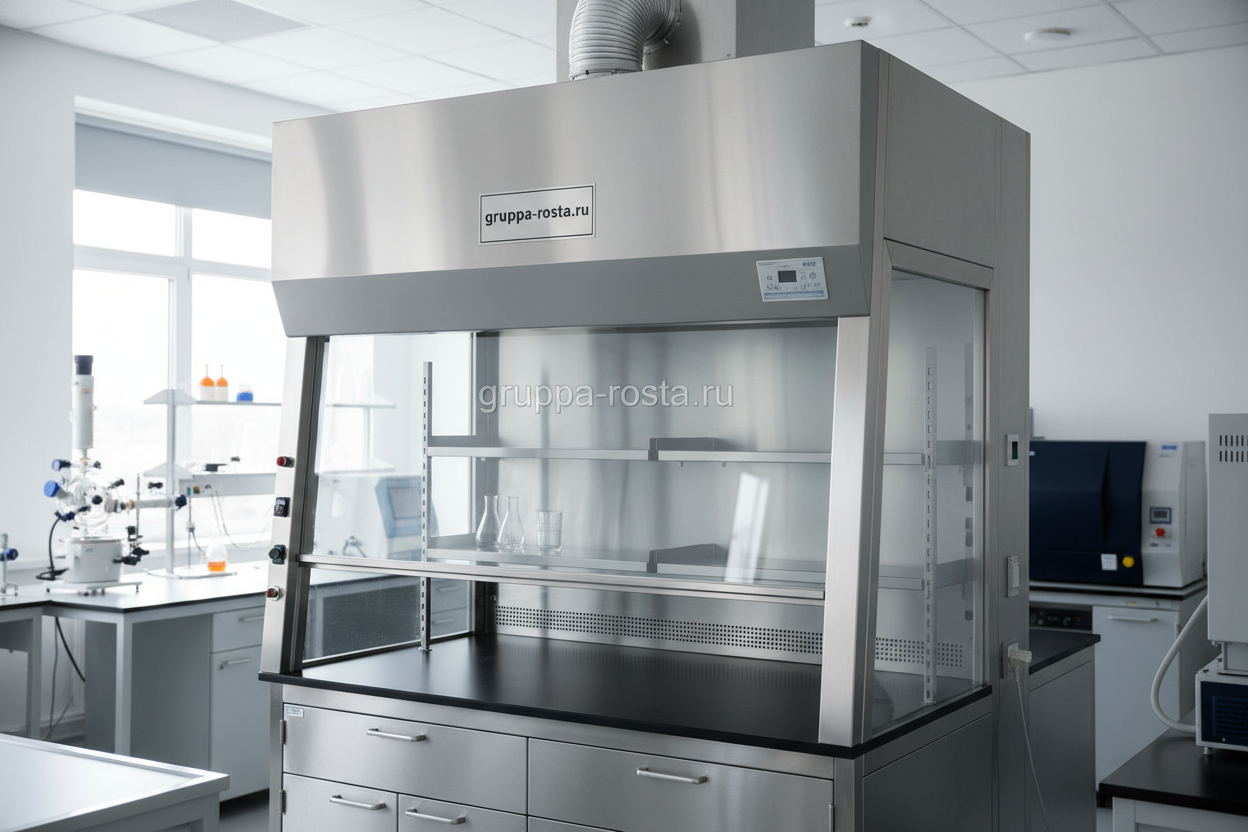

Ключевые характеристики для правильного монтажа
Шкаф можно поставить «куда влезет», а можно — так, чтобы он тянул стабильно много лет. Разница чувствуется с первого включения: створка идет мягко, шум не мешает, запахов — ноль.
Расположение и аэродинамика: не ближе 1,5–2 м к дверям и сквознякам, без прямых струй от приточных диффузоров; минимальные «колена» на трассе, радиусы поворотов не хуже 1,5D; гибкие вставки — короткие, чтобы не съедать напор. Нужен отрицательный баланс по помещению (вытяжка > притока), иначе при открытии двери поток «ломает» факел из проема.
Расход и скорость: расход считают по формуле Q = A × v × 3600, где A — площадь открытого проема, v — целевая скорость. Пример: створка 1200×500 мм, открытие 500 мм → A ≈ 0,6 м². При 0,5 м/с получаем Q ≈ 0,6 × 0,5 × 3600 = 1080 м³/ч. В реальности добавляют 10–20% на потери в фильтрах, воздуховодах, решетках. Вентилятор подбирают по расходу и суммарному статическому давлению трассы с запасом 15–25%.
Коммуникации и материалы: столешница — эпоксидная смола, керамика, фенопласт или AISI 304/316 (по химической стойкости); сантехнические узлы — сифоны и трубы из PP/PVDF; обратные клапаны, искрогасители и искробезопасные выключатели — если работают ЛВЖ. Обязательны датчик скорости/сигнализация, автоматика блокировок (поднятие створки ↔ вентилятор, аварийная сигнализация), а также пусконаладочные работы вытяжного шкафа с протоколами замеров.
Стоимость монтажа в Москве: расчет и смета
Цены расходятся в разы из‑за трех факторов: трасса (длина/сложность/кровля), среда (кислоты, ЛВЖ, нейтральная) и уровень автоматизации. Еще влияют пропускной режим здания и работа «в окно» — ночами/выходными дороже.
Для ориентира: базовая установка вытяжного шкафа — цена сборки корпуса и подключение к готовому фланцу — от 20–40 тыс. ₽. Полный цикл «под ключ» с вентилятором, воздуховодом, электрикой, водой/газом и ПНР в Москве — чаще 120–350 тыс. ₽ за один шкаф. Если нужна новая трасса на крышу с проходками и огнезащитой, смета поднимается до 300–650 тыс. ₽ и выше.
| Статья работ | Ориентир, ₽ | Комментарий |
|---|---|---|
| Доставка и подъем | 8 000–25 000 | Лифт/ручной подъем, этажность |
| Сборка шкафа и пуск | 20 000–45 000 | Выверка, герметизация, настройка створки |
| Воздуховоды (за метр) | 2 500–6 500 | Сталь/PP/PVDF; диаметр 160–250 мм |
| Кровля/проходки/огнезащита | 30 000–90 000 | Узел прохода, огнестойкие решения |
| Вентилятор/фильтроблок | 25 000–120 000 | По среде и расходу |
| Электрика и автоматика | 12 000–45 000 | Питание, шкаф управления, датчики |
| Вода/слив/газ | 15 000–60 000 | Краны, сифоны, химустойчивые трубы |
| ПНР и замеры скорости | 15 000–35 000 | Протоколы, настройка сигнализаций |
| Документация и обучение | 5 000–15 000 | Паспорт, инструкции, актирование |
| Итого (типовой шкаф) | 85 000–220 000 | Готовый фланец в помещении |
| Итого с новой трассой на кровлю | 240 000–620 000 | Полный цикл «под ключ» |
Чтобы оценка была честной, подрядчику нужны: паспорт шкафа (ширина/высота проема), план БТИ с отметкой места, фото потолка/кровли, требуемые среды, график доступа. И да, монтаж вытяжного шкафа в Москве в действующем бизнес-центре почти всегда включает пропуска, ночные «тихие окна» и работу с диспетчеризацией здания — это в смете должно быть строкой.
Логистика, подготовка помещения и этапы монтажа
Часто это видно сразу: дверь 80 см, а шкаф — 120. Значит, вносить частями или искать другой маршрут. Хорошая подготовка экономит день-два работ и нервы всех участников.
Проверяют габариты проемов и лифтов, грузоподъемность перекрытий (шкафы с керамикой тяжелые), наличие места под вентилятор и сервисный доступ для обслуживания фильтров. Готовят питание 220/380 В (по паспорту), точку приточного воздуха, воду и слив с химстойкими трубами. Помещение освобождают на радиус монтажа, укрывают чувствительное оборудование.
- Предмонтажное обследование и замеры (анемометрией — если есть действующая вентиляция).
- Техническое решение/проект (схемы воздуховодов, спецификация вентилятора, автоматика, узлы прохода).
- Доставка, внос и сборка корпуса, выверка по уровню, герметизация швов.
- Монтаж воздуховодов, вибровставок, обратных клапанов, зонт/фланец на шкаф.
- Прокладка электрики, подключение автоматики и датчиков скорости/сигнализации.
- Подключение воды, сливов, газа (при наличии); испытание на герметичность.
- Пусконаладочные работы вытяжного шкафа: настройка расхода, проверка скоростей, калибровка створки, шум, вибрации.
- Оформление актов, передача паспорта, краткое обучение персонала.
Если по-простому: сначала убедитесь, что шкаф можно завезти и подключить, потом — что он реально тянет, и только затем подписывайте закрывающие документы.
Типичные ошибки при установке и приемка работ
Ошибка номер один — поставить шкаф у двери или окна. При сквозняке поток срывается, и вся «безопасность» улетает в помещение. Вторая — экономия на вентиляторе: не хватает напора, скорость на проеме падает ниже 0,5 м/с.
Еще встречается: слишком длинные гибкие воздуховоды, острые повороты, отсутствие обратного клапана, общая вытяжка «в один стояк» с бытовыми зонтами (запахи возвращаются). Неверные материалы (оцинковка под кислоты без покрытия), отсутствие заземления при работе с ЛВЖ, слив в ПВХ, который «съедает» кислота за сезон. В реальности это затем вылезает протечками, коррозией и штрафами.
Как принимать работы грамотно? Попросите протокол замеров скоростей по сетке проема при нескольких положениях створки, замеры шума, акт скрытых работ (проходки, огнезащита), паспорта на вентилятор и автоматику. Проверьте сигнализацию: при падении скорости ниже порога должна быть светозвуковая индикация.
- Скорость на проеме: 0,5 м/с ±10% при рабочем открытии створки; равномерность потока без «мертвых зон».
- Шум ≤55 дБА у рабочего места; вибрации визуально и по прибору — в норме.
- Дымовой тест: струя дыма уходит внутрь без завихрений в лицо оператору.
- Плотность и материал воздуховодов соответствуют среде; обратный клапан установлен.
- Заземление, маркировка, кабельные вводы — по ПУЭ; автоматика и блокировки работают.
- Документы: паспорт шкафа, исполнительная схема, акты ПНР, протоколы измерений, гарантия.
И да, не стесняйтесь требовать демонстрацию «под нагрузкой»: поставьте горячую колбу, откройте дверь, попросите поднять/опустить створку — так легче выявить слабые места сразу, а не через месяц.
