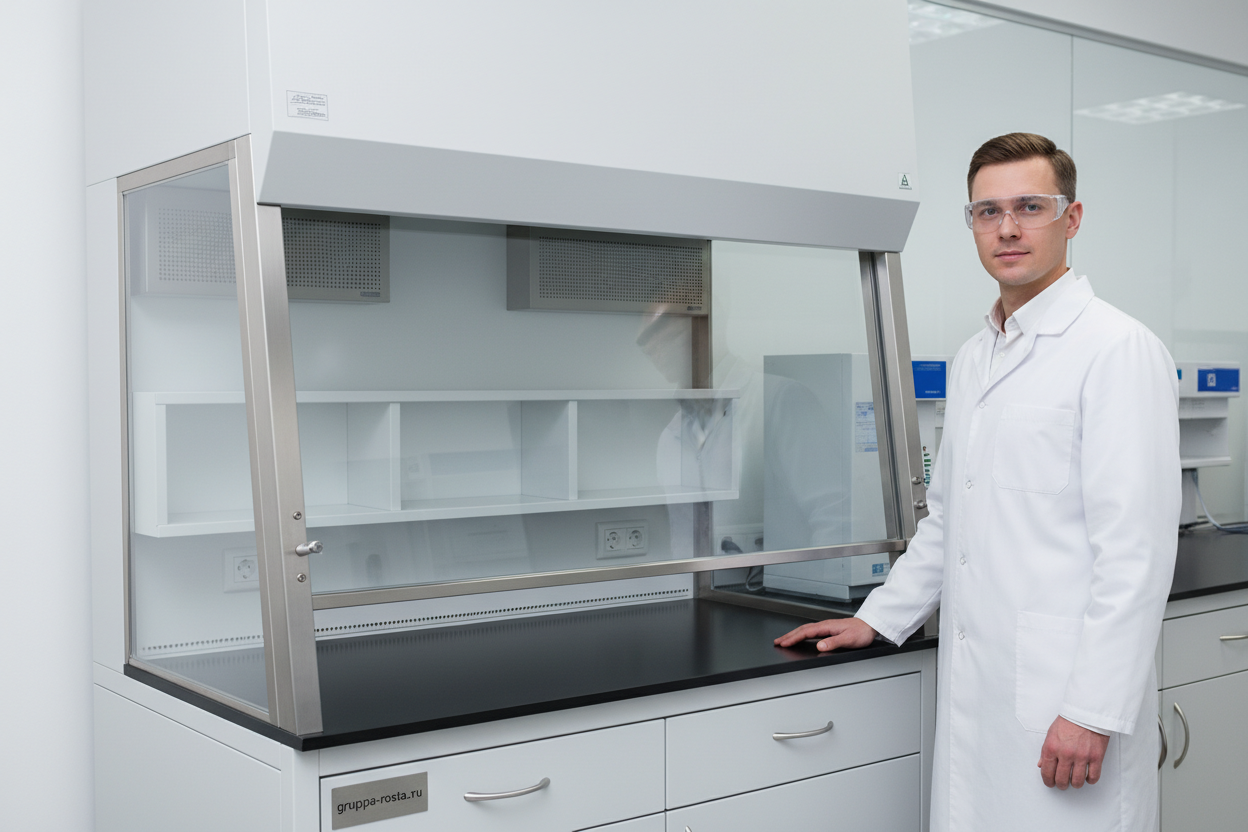

Как выбрать вытяжной шкаф: технические критерии
Инженер включает вытяжку, ставит чашку с ацетоном под створку и смотрит на струйку дыма. Лента на раме почти не шевелится — тяга слабая. В реальности разница между «работает» и «защищает» в лаборатории решается цифрами, а не на глаз.
Ключевые параметры безопасности просты, если по-простому: средняя скорость входящего потока 0,4–0,6 м/с при рабочем подъёме створки 400–500 мм, устойчивое удержание аэрозолей по EN 14175 (контейнмент), равномерность потока без «мертвых зон» и шум не выше 60–65 дБА на позиции оператора. Для стандартного шкафа шириной 1200 мм это даёт расход порядка 600–800 м³/ч; для 1500–1800 мм — 800–1100 м³/ч. Важно смотреть не только на пиковые цифры из паспорта, но и на то, как они подтверждены протоколами испытаний и замерами после монтажа.
Оснастка под задачи: газ, вода, вакуум, розетки с УЗО, вытяжные посты, мойка, подставка под баллоны, модуль нейтрализации или фильтрации. Короба и диффузоры должны исключать подсосы и турбулентность у фронта. Обратите внимание на тип шкафа: канализируемый (ducted) для кислот и растворителей, рециркуляционный — только под совместимые пары с сертифицированными фильтрами (уголь, HEPA, спецсорбенты). Здесь же оценивают энергетику: компенсирующий приток, возможность ночного понижения расхода, частотник на вентиляторе — всё это экономит 20–40%.
Эргономика — не мелочь. Высота рабочей кромки 900 ± 20 мм, освещённость не ниже 500 лк, створка из закалённого или триплекс-стекла с плавным ходом и ограничителем высоты. Несущая способность столешницы 150–200 кг, химстойкое исполнение внутри. И ещё один важный момент: заранее продумайте «вытяжной шкаф для лаборатории: монтаж» в конкретном помещении — габариты доставки, трассы воздуховодов, точку выброса и шумовые ограничения здания.
Требования и стандарты безопасности вытяжных шкафов (ГОСТ, EN)
Когда аудиторы спрашивают про «бумаги», речь не про комплект из коробки, а про соответствие нормам. В России типовые лабораторные шкафы ориентируются на EN 14175 (части 2–7) и её национальную версию ГОСТ Р EN 14175, а также на общие нормы по воздуху рабочей зоны и вентиляции.
Что практически проверяют и на что опираться: требования к вытяжным шкафам ГОСТ и EN закрепляют методы испытаний скорости на фронте, контейнмента (в т.ч. SF₆/трассер в EN 14175‑3), равномерности потока, освещённости и шума. Для систем здания — СП 60.13330 (вентиляция), гигиенические требования к воздуху рабочей зоны (например, ГОСТ 12.1.005), пожарная безопасность рабочих процессов. Если используется электрооснащение — соответствие ЕАЭС (EAC), защита от поражения током и правильное заземление/уравнивание потенциалов.
- Скорость притока у створки: 0,4–0,6 м/с при нормальном подъёме, с сигнализацией при снижении.
- Контейнмент: отсутствие выбросов на оператора по EN 14175 при стандартных сценариях и при проходах/сквозняках.
- Шум: не более 65 дБА; освещённость зоны ≥ 500 лк; материалы негорючие/трудногорючие внутри камеры.
- Требования к выбросу: устье на крыше выше зоны дыхания, с высотой и скоростью факела, исключающими подсос на фасад и забор приточного воздуха.
Материалы и сравнение: стойкость к химии и износ
Капля концентрированной кислоты на столешнице — и через год пятно напоминает о поспешной экономии. Часто это видно сразу по царапинам и потемнениям у кромок: материал не справляется с химией и абразивом.
Внутренние панели и столешницы делают из эпоксидной смолы (эпоксид), керамики, керамогранита, нержавейки AISI 304/316, химстойкого HPL, полипропилена (PP) или стеклопластика (FRP). Эпоксид — золотая середина по химстойкости и цене, держит большинство кислот/щелочей и удар колбой. Керамика максимальна по стойкости к кислотам и нагреву, но тяжелее и дороже. PP — чемпион по кислотам и коррозии, незаменим в кислотных зонах, но ограничен по температуре. Нержавейка удобна для микробиологии и чистых зон, хотя хлориды и сильные кислоты требуют осторожности (AISI 316 выигрывает у 304).
Створка — закалённое или ламинированное стекло 6–8 мм, механизмы подъёма — противовесы/газовые пружины, направляющие — коррозионно-стойкие. В арматуре (вода/газ) ищите клапаны с PTFE-вкладышами, а электрические розетки — не ниже IP44, лучше вынесенные в пост или боковую колонну. И да, если по-простому: чем агрессивнее химия — тем дальше от ЛДСП и крашеного металла внутрь рабочей камеры.
| Материал | Химстойкость | Температура | Износ/удар | Типичное применение | Уровень цены |
|---|---|---|---|---|---|
| Эпоксидная смола | Высокая (большинство реагентов) | до ~180°C кратковременно | Хороший | Общая химия, аналитика | Средний |
| Керамика/керамогранит | Очень высокая (кислоты) | до 300°C+ | Отличный, но хрупкость к точечным ударам | Минералка, сильные кислоты | Высокий |
| Нерж. сталь AISI 316 | Средняя/высокая (лучше к хлоридам) | до 200°C | Очень хороший | Микробиология, чистые помещения | Средний/высокий |
| Полипропилен (PP) | Отличная к кислотам/щелочам | до ~90–100°C | Средний | Кислотные пары, коррозионные зоны | Средний |
| Химстойкий HPL | Хорошая | до ~160°C кратковременно | Хороший | Обучающие лаборатории | Ниже среднего |
Процесс монтажа с гарантией: этапы, документы и ответственность
Сценарий «привезли, собрали, не тянет» обычно начинается с пропущенного этапа обследования и расчёта. Монтаж вытяжного шкафа — это не только сборка корпуса, а связка с вентиляцией здания, электрикой и безопасностью.
- Обследование и проектирование. Замер помещения, расчет расхода (например, 600–1100 м³/ч на шкаф), подбор диаметра воздуховода 200–315 мм при скорости 7–9 м/с, проверка притока. Согласование точки выброса и уровня шума.
- Поставка и подготовка. Доставка с учётом габаритов проёмов, подготовка опор, подвод коммуникаций (электро 220/380 В, вода/вакуум/газ по проекту), уравнивание потенциалов.
- Сборка и подключение. Корпус, сервисные посты, герметизация стыков, подключение к вентсети/вентилятору (частотник — по возможности). Установка сигнализации скорости и ограничителя подъёма створки.
- ПНР и верификация. Дымовая визуализация, замеры средней скорости у фронта, настройка аварийных порогов, шум, освещённость. По запросу — испытания контейнмента по EN 14175 методикам.
- Ввод и обучение. Акт, протоколы замеров, паспорт, инструктаж оператора по высоте створки и размещению приборов.
Какие документы вы должны получить: паспорт изделия, руководство, сертификаты/декларации соответствия (EAC при наличии электрооснастки), протоколы ПНР и замеров (скорость/шум/освещённость), гарантийный талон, акт скрытых работ (герметизация воздуховодов), исполнительная схема. Важный момент: граница ответственности между подрядчиком и заказчиком прописывается в договоре — кто обеспечивает вентилятор, трассы, автоматику здания и приток.
Гарантия обычно 12 месяцев, опционально 24–36 при ежегодном сервисе (очистка/проверка автоматики, повторные замеры). Чтобы «вытяжной шкаф с гарантией купить» было не просто фразой, фиксируйте в КП и договоре: целевые параметры (скорость, шум), условия эксплуатации (режимы, химия), периодичность сервисов и сроки реакции. И да, гарантия на шкаф не покрывает неверно спроектированную общеобменную вентиляцию — это отдельная система.
Цены, комплектации и коммерческие предложения для лабораторий
Бюджет считают в связке «шкаф + воздуховоды + вентилятор + ПНР». В реальности монтаж и обвес легко добавляют 20–40% к цене корпуса, поэтому просите счёт «под ключ» с параметрами, а не просто прайс за коробку.
| Комплектация | Что входит | Ориентировочная цена, ₽ |
|---|---|---|
| Базовая (1200 мм) | Корпус, освещение, розетки, стеклянная створка, столешница HPL/эпоксид | 160 000–240 000 |
| Стандарт+ | Как выше + вода/вакуум, газовые посты, мойка, шкаф-основание с вытяжкой | 260 000–380 000 |
| Химстойкая/кислотная | PP/керамика внутри, арматура PTFE, коррозионностойкие воздуховоды | 380 000–650 000 |
| Широкий (1500–1800 мм) | Увеличенная камера, усиленная вытяжка, доп. сервисные посты | 420 000–750 000 |
К монтажу добавляйте: воздуховоды 3 000–6 000 ₽/м (материал зависит от химии), вентилятор/шумоглушитель 40 000–120 000 ₽, ПНР и замеры 30 000–60 000 ₽ на объект, вынос выброса на кровлю — по смете. Для рециркуляционных систем считайте комплект фильтров (20 000–120 000 ₽) и их периодическую замену.
Что попросить в коммерческом предложении, чтобы сравнение было честным: целевую скорость на фронте при конкретном подъёме створки, расчётный расход и диаметр воздуховода, уровень шума, материалы внутри камеры и столешницы, перечень сервисных постов, сроки поставки/монтажа, условия гарантии и сервис. Часто это видно сразу: где вместо параметров — общие слова, там и риски по итогам.
Сроки: производство 2–6 недель в зависимости от материалов, монтаж 1–3 дня на шкаф, трассы и крыша — по проекту. Опция «под ключ» экономит координацию, но проверяйте состав — чтобы «монтаж вытяжного шкафа» включал все узлы, а не только сборку в помещении.
Типичные ошибки при установке и эксплуатации вытяжных шкафов
Оператор открыл створку «на максимум» — скорость рухнула, запах пошёл в зал. Сцена знакомая, и её причина нередко в мелочах, которые игнорируют на старте.
- Длинные трассы с 4–6 поворотами на 90° и заниженным диаметром — вентилятор не тянет, шумит и «срывает» поток.
- Нет компенсирующего притока: шкаф «голодает», скорость нестабильна при открывании дверей и включении соседних установок.
- Размещение у дверей/окон и под потолочными диффузорами — турбулентность срывает контейнмент.
- Склад реагентов внутри шкафа, заставленные решётки и щели — поток перекрыт, возникают мёртвые зоны.
- Отсутствие сигнализации по скорости и обучения персонала: створка выше нормы, аварийные работы без контроля.
- Негерметичные стыки воздуховодов, отсутствие заземления и уравнивания потенциалов — риски по безопасности и шуму.
Чтобы этого не было, закрепляйте в регламенте: рабочая высота створки, ежегодные замеры скорости и шума, сервис вентсистемы, замена фильтров (для рециркуляции), чистка решёток. И да, проверка после перестановок мебели или включения новых установок — обязательна, даже если кажется, что «всё как было».
