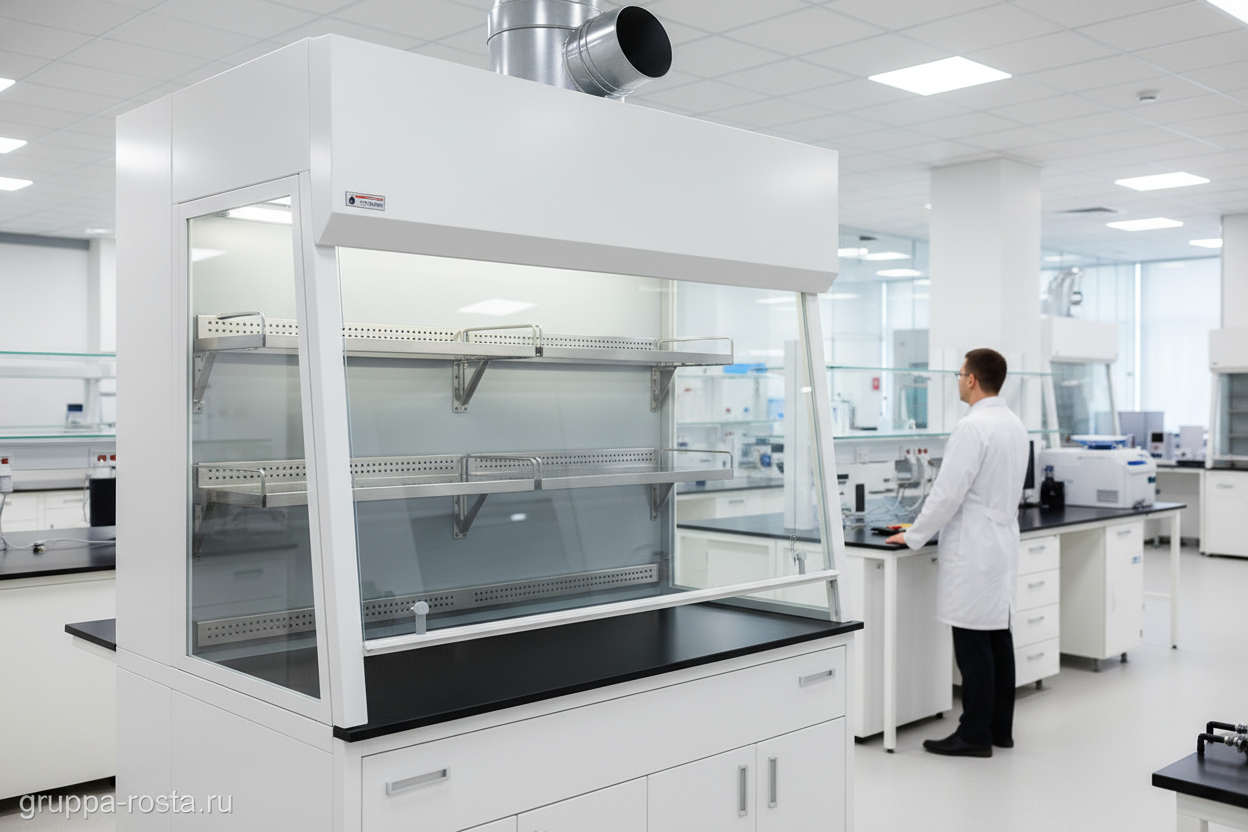

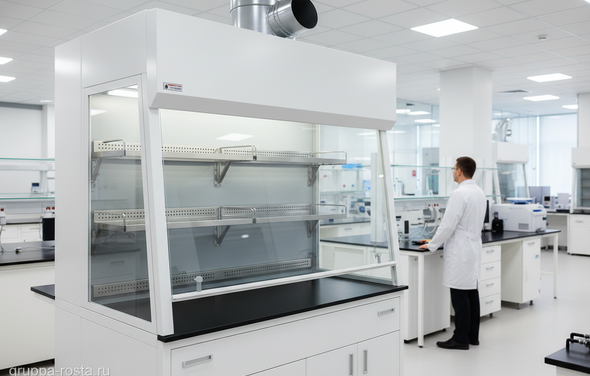

Требования ГОСТ и нормативы для вытяжных шкафов
Инженер подносит анемометр к проему, створка на отметке 500 мм, на экране — 0,52 м/с. В реальности именно с этого начинается разговор о соответствии: цифры, а не красивые обещания в каталоге.
Что требует нормативка: в России для шкафов ориентируются на ГОСТ Р (в т.ч. внедренные ГОСТ EN 14175 по испытаниям шкафов), ГОСТ Р 58195-2018 по лабораторной мебели, СП 60.13330 по вентиляции, ПУЭ по электрике, а также отраслевые Правила пожарной безопасности. Ключевые показатели — стабильная скорость входящего потока у рабочей щели около 0,5 м/с (допуск обычно ±20% по полю), равномерность без «мертвых зон», освещенность рабочей зоны не ниже 500 лк и уровень шума до 65 дБА на позиции оператора. Стекло створки — закаленное 6–8 мм, привод — с тросами/противовесом и фиксируемыми положениями. Рабочая поверхность выдерживает не менее 200 кг распределенной нагрузки, стойки и внутренняя облицовка — химически стойкие к кислотам/щелочам, органике и УФ.
- Номинальная рабочая высота проема: 300–500 мм (для постоянной работы рекомендуется 300–400 мм).
- Контроль: датчик расхода/скорости с светозвуковой сигнализацией и тестом с генератором дыма по ГОСТ EN 14175 (метод «облачка»).
- Электрика: розетки с УЗО 30 мА, светильник IP54, заземление и эквипотенциальные соединения.
- Воздуховоды: коррозионностойкие (PP, PVC, PVDF или нерж. сталь 316L с фторопластовой футеровкой); оцинковка для агрессивных сред запрещена.
Документы на приемку включают паспорт шкафа с схемой, сертификаты соответствия материалам, протоколы заводских и пуско-наладочных испытаний, а также результаты замеров на объекте. Если по-простому — без этих бумаг и замеров «по месту» монтаж вытяжного шкафа по ГОСТ не считается завершенным.
Как правильно выбрать вытяжной шкаф: виды и материалы
Закупщик открывает спецификацию и упирается в развилку: ширина 1200 или 1500, корпус металл или полипропилен, столешница фенол или керамика. Кажется, деталей слишком много, но выбор становится простым, когда увязываешь химию и режим работы со спецификацией шкафа.
Типы шкафов: классический канальный (отвод в общую систему), безканальный с фильтрами (локальные задачи с углем/HEPA и валидированным списком веществ), кислотный из PP для неорганики и туманов кислот, «перхлоратный» с системой омыва и отдельным стояком, растворный/взрывозащищенный с вынесенным мотором (Ex) и искробезопасной арматурой, «walk-in» для громоздкого оборудования. Часто это видно сразу: если в ТЗ — HF или HCl в концентрациях, выбирайте полипропиленовый корпус и PP/PVDF воздуховоды; для органики и термических процессов — металл с эпоксиполиэфиром и взрывозащищенным вентблоком.
- Корпус: стальной с порошковым покрытием (универсальный), полипропилен (максимальная химстойкость), комбинированные решения.
- Футеровка: химстойкий HPL, полипропилен 8–10 мм, PVDF для фторсодержащих сред, нерж. 316L для омываемых перхлоратных каналов.
- Столешница: фенольная смола (универсально, до 180–200°C), эпоксид (стойкость к кислотам/растворителям), керамика (удары/температура до 600°C), нерж. сталь 304/316 (радиохимия, чистые помещения).
- Ширина: 900/1200/1500/1800/2000 мм; глубина обычно 750–900 мм; полезная высота проема 300–700 мм (с ограничителем).
Важный момент — коммуникации: газ, вода, вакуум, розетки внутри витрины в химстойком исполнении, выводы — вне основного потока, чтобы не создавать турбулентность. Если планируете купить вытяжной шкаф лабораторный монтаж «под ключ», заранее укажите перечень реагентов, расход воздуха (м³/ч) при рабочем проеме и требуемые классы фильтров/материалов — это экономит недели переписки и исключает промахи.
Монтаж вытяжного шкафа по ГОСТ: пошаговая инструкция
Шкаф приезжает на паллетах, отдельно — вентблок и секции воздуховодов. Бригада смотрит на дверной проем и лифт: пройдет или нужна частичная разборка? В реальности с этого и начинаются сроки.
- Подготовка помещения. Проверить проект: место установки, направление потока воздуха в комнате, точки подключения (электрика, вода/канализация, газ/вакуум), трасса до кровли. Освободить 300 мм от боковых стен, не ближе 1 м к дверям/интенсивным проходам и диффузорам приточки.
- Приемка и распаковка. Осмотр на повреждения, сличение комплектности с ведомостью. Снять транспортные крепежи створки и противовесов, проверить тросы и блоки.
- Сборка и выставление. Установить тумбы/каркас, выровнять по уровню (допуск ±1 мм/м), закрепить к полу/стене при необходимости. Смонтировать столешницу с химстойкими уплотнениями, поставить надстройку, подключить воду/слив (PP/PVDF сифон), газ/вакуум через металлические панели с вводами.
- Воздуховоды и вентилятор. Собрать канал из PP/PVC/PVDF или 316L с фторопластовой футеровкой. Переходы без «задушивания» диаметра, радиусы ≥1,5D, минимизировать гибкие вставки. Герметизация — EPDM/фторкаучук, PTFE-лента, без силиконов, которые разъедает химия. Вентилятор — коррозионностойкий, по расчету расхода/напора, установлен на крыше или в венткамере, виброразвязка обязательна.
- Электрика и автоматика. Светильник IP54 внутри, пульт/клавиши вне потока. Розетки с УЗО 30 мА, автоматические выключатели, защита IP44+. Подключить датчик скорости/давления, конечники створки, межблокировки газа/электрики при аварии. Предусмотреть аварийную кнопку (грибок) на фасаде.
- Пуско-наладка. Проверить плавность хода створки, фиксацию положений, натяжение тросов. Балансировка расхода воздушной заслонкой/частотником. Провести дымовую визуализацию, замер скорости по сетке 9 точек, шум, освещенность. Оформить протоколы. Только после этого монтаж считается завершенным.
Совет по опыту: при кислотных газах делайте обратный уклон участка канала к точке слива и подключайте омыв — так вы спасете вентилятор и продлите ресурс системы на годы.
Безопасность, вентиляция и контроль: требования к установке
Открылся соседний дверной проем — струя приточки ударила в фронтальный проем шкафа, датчик завизжал. Ничего страшного не случилось, но стало ясно: расположение выбрали неудачно.
Аэродинамика помещения: приток не должен срывать поток у рабочей щели. Размещайте диффузоры на 1,5–2 м от шкафа, исключайте сквозняки и прямые потоки. Рекомендованный расход приточного воздуха — 80–90% от суммарной вытяжки с компенсацией через шлюзы/коридор, чтобы сохранять подпор/разрежение по проекту. Рабочее окно чаще фиксируют на 300–400 мм — это стабилизирует «лицевую» скорость 0,45–0,6 м/с и снижает шум.
- Дистанции: не ближе 1 м к дверям, 300 мм от стен/колонн, 1,2 м свободного пространства перед фасадом для оператора.
- Вентввод: отдельный стояк для кислот/перхлоратов; без обратных клапанов, которые могут зависать от конденсата.
- Пожарная безопасность: мотор вне газового потока, искробезопасные компоненты для растворной группы; кабель в негорючих коробах, отсутствие горючих герметиков.
- Контроль: датчик скорости/давления с порогами тревоги, журнал калибровок 1–2 раза в год, тест дыма при приемке и после изменений.
- Инженерная инфраструктура: аварийный душ и фонтан для глаз в 10 м, вытяжные шкафы не используют для хранения отходов/реактивов без вытяжных шкафов-шкафов (hood cabinets).
Если по-простому: стабильность потока важнее «лошадей» вентилятора. Лучше ровные 0,5 м/с без турбуленции, чем 0,8 м/с, срывающее бумажки и поднимающее аэрозоли.
Ошибки при монтаже и рекомендации по приемке работ
Заказчик заходит на приемку и чувствует запах ацетона — сигнал тревоги. Или створка «гуляет», а датчик молчит. Эти вещи устраняются, но лучше не допускать.
- Ошибки при монтаже:
- Шкаф поставлен под приточным диффузором: турбулентность и провалы скорости.
- Сужение с Ду250 на Ду160 «на коленке» — резкое падение расхода и рост шума.
- Длинные гибкие вставки, дешевые силиконовые герметики — утечки и деградация от химии.
- Нет заземления, УЗО и маркировки кабелей; розетки внутри потока без защиты.
- Общая магистраль для разных химий без расчета и отсечек — перетоки и коррозия.
- Не откалиброван датчик скорости, отсутствует протокол ПНР — формально объект «висит».
- Как принимать работы:
- Паспорт, сертификаты материалов, исполнительная схема, расчеты расхода/напора.
- Протоколы: дымовой тест (видео), замер скорости в 9 точках при рабочих положениях створки, шум, освещенность.
- Осмотр: герметичность соединений, отсутствие подсосов, плавность хода створки, фиксация ограничителей.
- Функционал: сигнализация при понижении скорости, аварийная остановка, межблокировки газ/электрика.
- Инструктаж персонала и отметка в журнале обслуживания, план ТО и калибровок.
Важный момент: попросите «сырые» замеры с анемометра и балансировочные положения заслонок/частотника — это поможет при последующих ТО и модификациях линии.
Стоимость, логистика и сервис: коммерческий аспект монтажа
В смете всегда две строки привлекают взгляд: «цена монтажа вытяжного шкафа» и «воздуховоды/вентилятор». Иногда первая выглядит скромно, а вторая «съедает» бюджет — из‑за высоты кровли, длины трассы и материалов PP/PVDF.
| Этап | Состав работ | Ориентир цены, ₽ (без НДС) | Примечания |
|---|---|---|---|
| Базовый монтаж шкафа | Сборка, выравнивание, подключение воды/слива, электрика внутри шкафа | 25 000–60 000 | 1 день, без воздуховодов |
| Воздуховоды и вентилятор | Канал PP/PVC/PVDF, опоры, кровельный узел, вентблок, вибровставки | 80 000–250 000 | Зависит от длины (5–25 м) и материала |
| Автоматика и датчики | Датчик скорости/давления, сигнализация, межблокировки | 30 000–90 000 | С учетом пуско-наладки |
| Специсполнение | Перхлоратный омыв, взрывозащита (Ex), нержа 316L | 120 000–450 000 | Проектно-зависимо |
| Логистика и подъем | Доставка, разгрузка, подъем на этаж, вывоз тары | 10 000–50 000 | Город/регион, наличие лифта |
| ПНР и протоколы | Дымовой тест, замеры, оформление документов | 15 000–40 000 | Обязательно для ГОСТ-приемки |
Итого «под ключ» для стандартного шкафа 1200–1500 мм с каналом до 10–15 м в типовом здании — ориентировочно 150 000–350 000 ₽. Для агрессивных сред, больших высот и взрывозащиты бюджет может выйти на 300 000–800 000 ₽. Если нужен быстрый старт, указывайте в ТЗ этаж/высоту, длину трассы, перечень реагентов и график доступа — подрядчик точнее оценит цену и сроки.
Сроки: поставка шкафа 2–6 недель, монтаж 1–3 дня, ПНР 1 день. Гарантия обычно 12–24 месяца, сервисные контракты — 5–10% от стоимости оборудования в год (калибровка датчиков, осмотр воздуховодов, чистка вентблока). Когда планируете купить вытяжной шкаф лабораторный монтаж с привязкой к действующей системе, закладывайте технологическое окно по вентиляции — без остановки цеха иногда не обойтись.
Напоследок — простой ориентир: если предложение подозрительно дешевое, проверьте материалы канала и наличие протоколов. Экономия в 30–50 тысяч на этапе работ часто оборачивается внеплановым простоями и заменой вентилятора в первый год.
