Как выбрать вытяжной шкаф от производителя

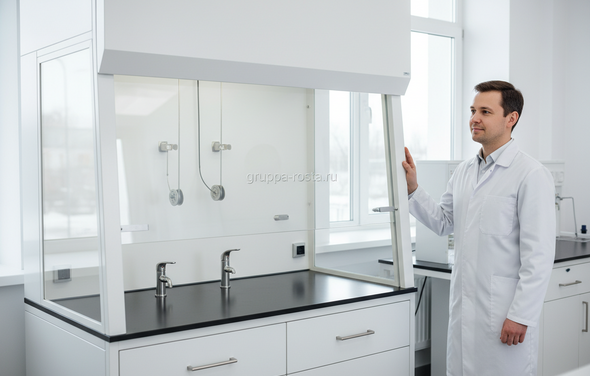

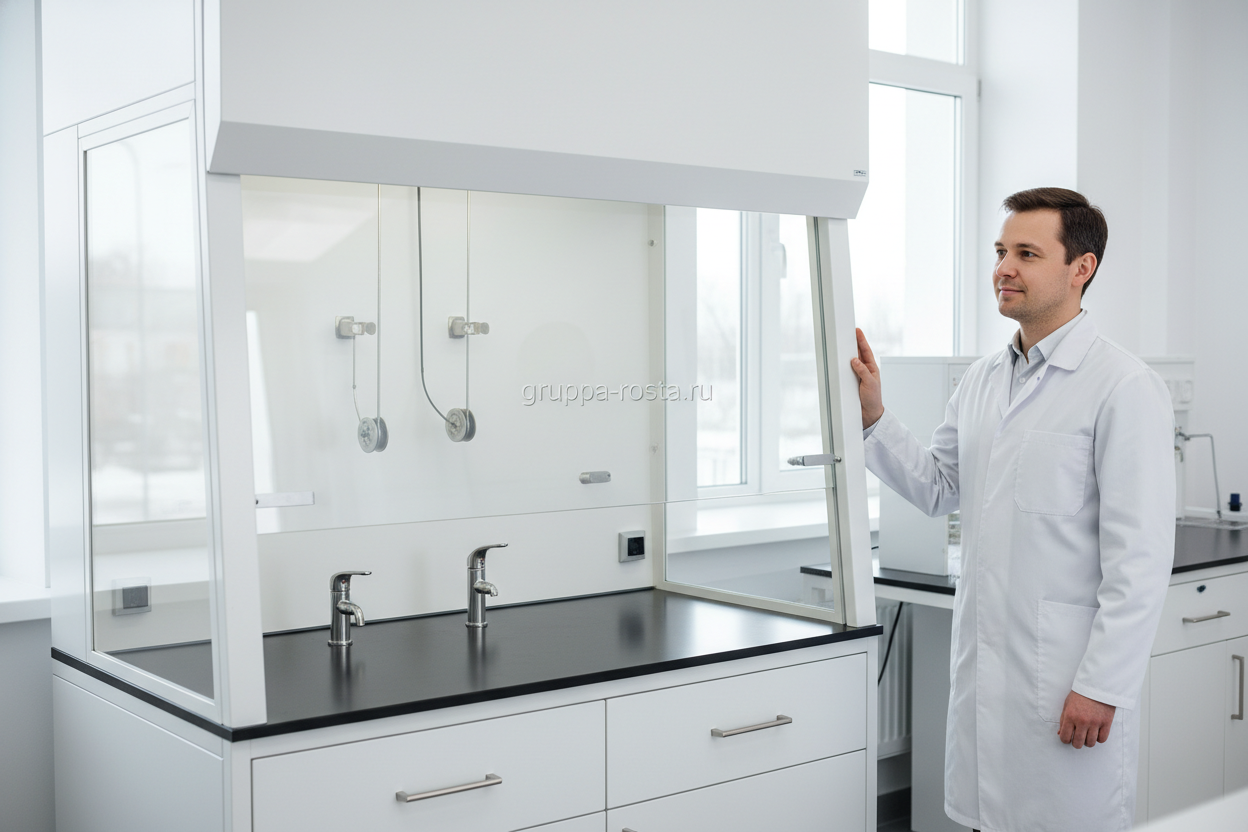

Инженер приводит нового сотрудника к рабочему месту и тянется к створке. Стекло открывается мягко, поток ровный, запахов нет — с первого дня понятно: выбор был правильный.

Начинают не с каталога, а с задач. Какие реактивы и в каких концентрациях будут использоваться, нужны ли вода, газ, вакуум, сколько одновременно работающих точек, требуется ли мойка или вытяжной шкаф должен быть узким только под реактор. Ширина — обычно 900/1200/1500/1800 мм, рабочее окно — фиксированное или переменное; тип шкафа — канализируемый (в вентиляцию) или рециркуляционный (с фильтрами), от этого сильно зависит инфраструктура. По воздуху смотрят целевой расход и скорость фронтального потока: для большинства химработ ориентир — 0,3–0,7 м/с на проеме, чаще целятся в 0,5 м/с. Важный момент — рассчитанный баланс притока/вытяжки в помещении, иначе шкаф будет «голодным» и эффективность упадет.

Эргономика — не мелочь. Удобная высота столешницы (как правило, 900 мм), подсветка не менее 500 лк, розетки с IP-защитой, сервисные краны под конкретные газы и «мокрые» работы, хорошо читаемая индикация скорости потока и аварийные сигналы. По акустике стоит добиваться до 60 дБА на позиции оператора — иначе к вечеру гудит голова, и это, в реальности, видно сразу по дисциплине закрытия створок.

Коммуникации лучше предусмотреть заранее: диаметр патрубка вытяжки у типового шкафа — 200–315 мм, электропитание — 220 В с заземлением, иногда требуется трехфазная линия на вытяжной вентилятор.

И еще один критерий — сам производитель. Когда выбираете вытяжной шкаф от производителя, просите паспорт, протоколы испытаний и примеры внедрений в вашей отрасли. Так вы понимаете, что покупаете не макет, а рабочий инструмент. С практической стороны это ускорит монтаж и пусконаладку, а если нужно купить вытяжной шкаф лабораторный под специфику — инженер‑конструктор внесет изменения сразу на этапе ТЗ.

Требования и стандарты для вытяжных шкафов

Проверяющий достает анемометр, делает замер в трех точках, затем дымовой тест — шкаф «держит» струю без выноса в зал. Никаких споров, только протокол.

Нормативку игнорировать нельзя: ориентир — актуальные редакции ГОСТ Р ЕН 14175 (термины, методы испытаний, безопасность), общие требования к лабораторной мебели, а также проектные документы по вентиляции здания (СП 60.13330 и локальные регламенты). Формулируя требования к вытяжным шкафам ГОСТ, закладывают стабильность скорости на рабочем проеме, удержание аэрозоля/газа, устойчивость материалов к химии и пожарную безопасность. Если по-простому, шкаф должен безопасно «съедать» опасные пары при открытой створке, не разрушаться от кислот/щелочей и предупреждать оператора о нештатных режимах. Для электрочасти — соответствие требованиям к низковольтному оборудованию и электромагнитной совместимости, для материалов — классы горючести/токсичности в составе проектной документации.

При приемке просят: замер скорости фронтального потока на решетке и в плоскости проема, визуализацию дыма по траекториям, контроль равномерности подсветки, проверку блокировок и сигнализации. На инженерной части — герметичность соединений, правильность направления потоков, заземление, маркировки на сервисных кранах и шлангах. Часто это видно сразу по мелочам: аккуратность герметика и правильные радиусы поворотов воздуховода.

Документы — паспорт, руководство по эксплуатации, заводские протоколы, гарантийные обязательства, при необходимости — декларации ЕАЭС. Для некоторых отраслей добавляют внутренние SOP по работе с опасными веществами — производитель обычно помогает шаблонами.

Материалы, конструкция и сравнение вариантов

Один и тот же реактив может «съесть» дешевую столешницу за неделю, а на правильном материале оставит только каплю. Разница — в деталях конструкции.

Корпус. Сталь с порошковой окраской — универсальный и прочный вариант, хорошо держит механические нагрузки, но не любит постоянных «ванн» из концентрированных кислот. Полипропилен (PP) — коррозионно‑стойкий и химически инертный к большинству кислот и щелочей, отлично для травления, но требовательнее к жесткости и температуре. Нержавеющая сталь AISI 304/316 — хороша под органику и влажные среды, 316‑я лучше переносит хлориды. Для особо агрессивных сред встречаются вставки из PVDF или фторопласта — дороже, зато спокойнее спите при работе с фторсодержащими средами.

Столешницы. Эпоксидная смола — золотая середина: химстойкая, приятная в уходе, выдерживает удары и падение колбы. Керамика — максимум по стойкости к термоудару и кислотам, тяжёлая и дорогая. Химстойкий HPL — бюджетнее, годится для умеренной химии и микробиологии. Нержавейка выручает на «мокрых» процессах и там, где нужна гигиена, но чувствительна к сильным кислотам.

Стекло и створка. Закаленное или триплекс‑стекло, противовесный или фрикционный механизм, комбинированное поднятие — удобнее управлять потоком. Важный момент — аэродинамика передней кромки: фаски и направляющие каналы снижают турбулентность и помогают держать поток на уровне 0,5 м/с без лишнего шума. Полезны ограничители открытия и напоминание о закрытии — экономят до 50–70% воздуха, когда пост не в работе.

Коммуникации и электрика. Краны с керамическими вентилями, маркированные линии для газов, моечная чаша из полипропилена или нержавейки, светодиодная подсветка за защитным стеклом, розетки IP44 и отдельный автомат — это база. Для пылевых и биорисков добавляют HEPA‑фильтрацию на рециркуляционных моделях; для органики — угольные модули с подложками, согласованными по спектрам сорбции.

Если по-простому: выбирайте материалы под химию, а механику — под режим. Тогда и монтаж вытяжного шкафа пройдет без сюрпризов, и ресурс оборудования не «сгорит» за первый год.

Монтаж, логистика и пусконаладочные работы

Классическая сцена: шкаф приехал, а грузовой лифт в сервисе. Итог — сняли створку, разобрали верх, пронесли через 900‑мм дверной проем и собрали на месте.

Логистика начинается с замеров путей внесения: ширина дверей, повороты, лифты, нагрузка на перекрытия. Указывают массу и габариты секций: типичный шкаф 1200 мм весит 150–250 кг (в сборе), верхний короб — отдельно. Сверяют высоту помещения с зонтом и воздуховодами, диаметр отводов — 200–315 мм, точки подключения воды/газов/вакуума, заземление. Вентиляцию считают с учетом потерь давления на шкафу и трассе, закладывают запас по вентилятору, чтобы не «просесть» ниже целевой скорости на проеме.

1. Приемка и распаковка: проверка комплектации, целостности стекла и покрытий.
2. Внос и расстановка секций, выверка по уровню, фиксация корпуса.
3. Монтаж столешницы, мойки, сервисных кранов, прокладка линий.
4. Подключение воздуховода, установка обратного клапана, герметизация стыков.
5. Электромонтаж: подключение светильника, розеток, сигнализации, проверка РЕ‑контакта.
6. Первичный пуск вентиляции, настройка расхода по заслонкам/притоку.
7. Измерение скорости фронтального потока, корректировка по створке и шиберам.
8. Дымовой тест, проверка сигналов «низкий поток», обучение персонала.

По результату пусконаладки скорости сверяют в нескольких точках проема и внутри камеры, целятся в 0,5 м/с при рабочем открытии. Если по воздуху «коротит» или шум выше нормы, ищут причины: изломы трассы, недобор притока, завышенная высота открытия створки. В реальности чаще всего выручает регулировка расхода и доведение приточного баланса.

Финал — акт ввода в эксплуатацию, протоколы замеров, отметка в паспорте. Храните их: это основа для годового сервисного теста и гарантийных обращений.

Цена, коммерческие условия и сроки поставки

Руководитель просит «ориентир по бюджету до конца дня». Назвать одну цифру нельзя — влияет и материал, и воздух, и насыщенность опциями.

Базовая цена вытяжного шкафа лабораторного шириной 1200 мм без экзотики стартует примерно от 180–250 тыс. ₽ за сталь/эпоксид с базовыми сервисами. Усиленная химстойкость (PP, керамика, PVDF‑вставки), дополнительные сервисные линии, автоматика расхода, датчики — поднимают бюджет до 300–600 тыс. ₽. Рециркуляционные решения с угольными или комбинированными фильтрами стоят дороже из‑за фильтромодулей и рамок контроля — закладывайте +20–40% к цене. Монтаж и пусконаладка обычно занимают 10–20% стоимости изделия с учетом трассы воздуховода на месте.

• Ведущие драйверы цены: материал корпуса/столешницы, ширина и конфигурация, тип вытяжки (канал/рециркуляция), насыщенность сервисами, требования по документам/сертификации, сложность монтажа и география.
• Сроки: типовые модели — 2–6 недель, кастом — 6–10 недель с согласованием ТЗ и чертежей.
• Гарантия: от 12 до 36 месяцев при ежегодных проверках.

По коммерции обычно работают со схемой 50/50 или 60/40, предоплата на запуск производства, остаток — после монтажа/пусконаладки. Если нужно купить вытяжной шкаф лабораторный под проект с госконтрактом — закладывайте время на согласование замен и протоколов испытаний.

Типичные ошибки, обслуживание и срок службы

Шкаф поставили, запустили, но в пятницу вечером в лаборатории пахнет растворителем. Через неделю выяснилось: не хватило притока, створки держат открытыми «нараспашку».

Ошибки почти всегда начинаются на этапе ТЗ и продолжаются в эксплуатации. Неверно рассчитанный расход воздуха или диаметр воздуховода, выбор неподходящего материала под вашу химию, отсутствие блокировок и сигнализации, экономия на герметизации — все это догоняет во время первой проверки. Часто это видно сразу по тому, как сотрудникам «лень» закрывать створку — нет автоподсказки, нет экономии воздуха, а значит шум и сквозняки. Ниже — короткий чек‑лист, который экономит нервы и бюджет.

• Нет баланса притока/вытяжки в помещении — скорость падает, эффективность теряется.
• Слишком узкий воздуховод или острые повороты — высокий шум и недобор расхода.
• Рециркуляционный шкаф там, где нужны кислотные процессы — фильтры не справляются.
• Столешница не под химию — пятна, вздутия, ремонт через 3 месяца.
• Отсутствие заземления и проверок электрики — риск для персонала и оборудования.
• Хранение реактивов внутри камеры — захламление потоков и повышенный риск.

Обслуживание несложное, но регулярное. Ежегодно — проверка скорости и дымовой тест, протяжка крепежа, осмотр герметиков, ревизия тросов/противовесов створки, проверка сигнализации. На рециркуляции — контроль насыщения сорбента и замена фильтров каждые 6–12 месяцев по результатам мониторинга. Столешницу моют нейтральными средствами, агрессивные проливы убирают сразу, уплотнения меняют при первых признаках старения.

• Каждый день: проверка индикации, закрытие створки при уходе.
• Ежеквартально: чистка решеток, осмотр кабелей и шлангов.
• Ежегодно: протоколы замеров, обновление инструктажа.

Ресурс хорошего шкафа — 10–15 лет при соблюдении регламентов; фурнитура и уплотнения меняются чаще, раз в 3–5 лет. Если заранее продуманы материалы и приточно‑вытяжная схема, монтаж вытяжного шкафа проходит один раз — а дальше вы просто работаете спокойно.
