Как выбрать вытяжной шкаф: типы и применение
Химик разогревает растворитель, рядом — колбы с кислотой. Если шкаф подобран «на глаз», к обеду в помещении тянет запахом, а датчик тяги тревожит без причины. Правильный выбор начинается не с каталога, а с задач.

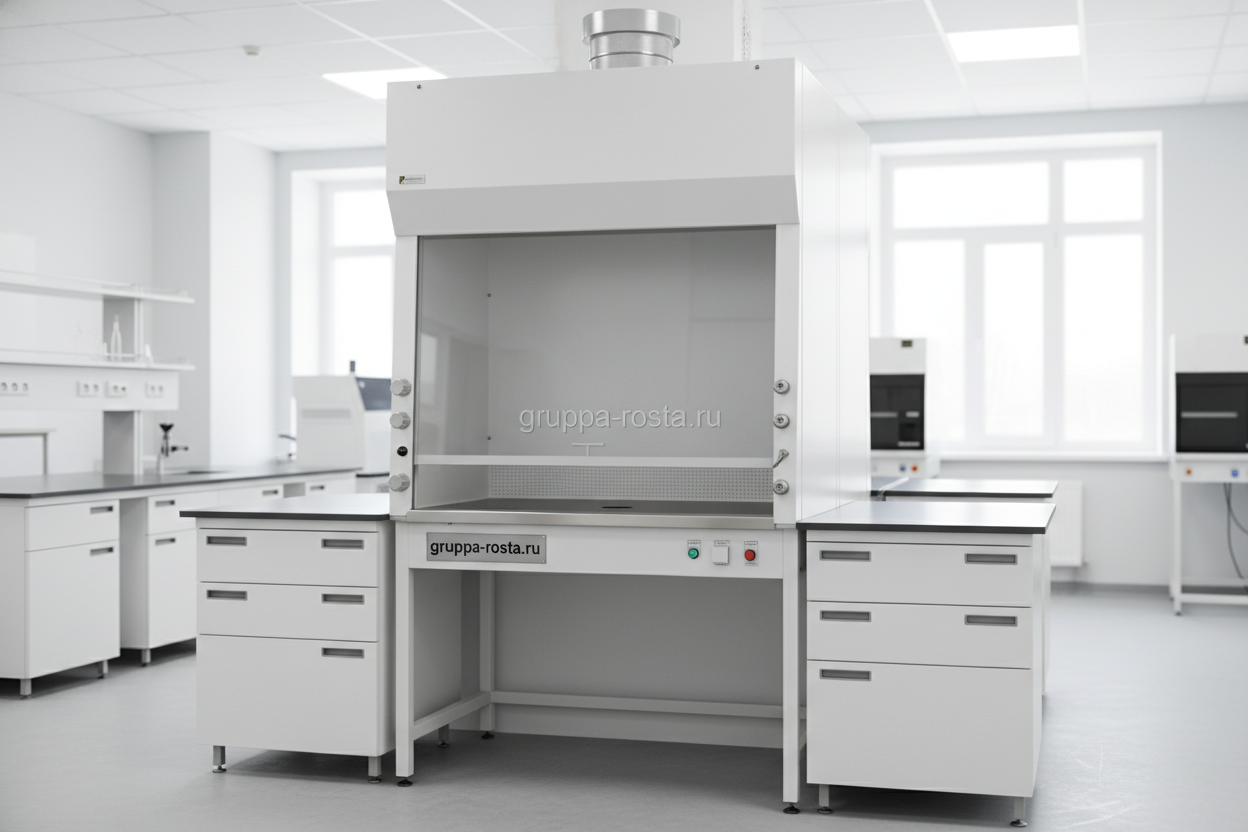

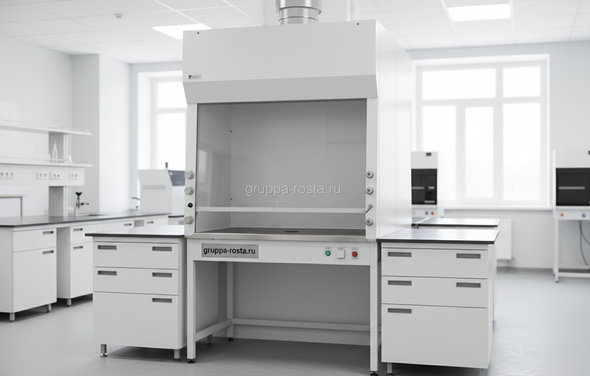

Если по-простому, есть два больших класса: канальные (с выбросом в шахту/кровлю) и рециркуляционные (с фильтрами, без внешней вентиляции). Первые универсальнее и стабильнее при интенсивной химии, вторые ставят там, где нельзя вести воздуховоды. Дальше — специализация: для кислот (иногда с полипропиленовой футеровкой), для растворителей (с искробезопасным вентилятором), перхлоратные (с системой водяной промывки), радиоизотопные (нержавеющая сталь и свинцовая защита), демонстрационные (с прозрачными боковинами). Важный момент: подбирайте шкаф под самое «злое» вещество из ваших процессов, а не под среднюю температуру по больнице. Ширины типовые — 900/1200/1500/1800 мм, высота проема и тип створки (вертикальная/комбинированная) влияют на аэродинамику и энергопотребление.
| Тип шкафа | Для чего подходит | Ключевые особенности |
|---|---|---|
| Канальный (универсальный) | Кислоты, щелочи, большинство органики | Стабильная тяга, скорость в проеме 0,3–0,5 м/с, подключение к вытяжной системе |
| Рециркуляционный | Легкие работы с парами при отсутствии шахты | Угольные/HEPA-фильтры, нет воздуховода, контроль насыщения фильтра обязателен |
| Перхлоратный | Перхлорная кислота и образования солей | Нержавеющая футеровка, промывка, коррозионностойкий воздуховод и трап |
| Радиоизотопный | Работа с радионуклидами | AISI 316L, свинцовые вкладыши по проекту, легкая уборка, гладкие швы |
| Для растворителей | ЛВЖ, органические пары | Искробезопасный вентилятор/арматура, заземление, отсутствие искрообразующих узлов |
| Walk-in (высокий) | Габаритная аппаратура, колонны | Без нижней тумбы, усиленный пол, увеличенная высота входа |
Часто это видно сразу: если в планах HF или HCl — берите полипропиленовую футеровку и керамическую поверхность; если летучие растворители — делайте упор на искрозащиту и ровную аэродинамику при малых приоткрытиях окна. Проверьте инфраструктуру здания: хватит ли кратности притока и места на кровле под вентилятор.
- Проверьте расчетную скорость в проеме: 0,3–0,5 м/с при рабочем приоткрытии
- Оцените длину/сопротивление трассы — есть ли запас по вентилятору
- Выберите створку: вертикальная проще, комбинированная дает гибкость
- Уточните сервисные выводы: вода, газ, вакуум, электророзетки, мойка
- Под безопасность: датчик тяги, звуковая сигнализация, аварийный стоп
- На перспективу: интеграция в VAV/здание (BMS), экономичный режим
Требования и стандарты: ГОСТ, EN и правила
Инженер технадзора приходит с анемометром и дымовой шашкой. Открывает окно на отметку, и у вас либо «зачет», либо второй выезд бригады.
Ключевые документы — профильные ГОСТ и строительные правила для вентиляции, электротехники и пожарной безопасности, а также европейская серия EN 14175 (испытания и эксплуатационные требования к шкафам) и методика ASHRAE 110 на проверку удержания пары. В формулировке «требования к вытяжным шкафам ГОСТ» обычно скрыты пункты по безопасности материалов, электробезопасности, маркировке и воздухораспределению. Если по-простому: шкаф должен безопасно уводить загрязнения, оставаться устойчивым к химии, быть электрически и пожарно безопасным, а его характеристики — подтверждены протоколами.
Что проверяют на объекте и в паспортах: лицевая скорость воздуха (обычно 0,4 м/с при рабочем приоткрытии, допустимый коридор 0,3–0,5 м/с), стабильность потока при движении оператора, отсутствие обратных завихрений, уровень шума не выше 60–65 дБА, освещенность рабочей зоны от 500 лк, надежность блокировок и аварийной сигнализации. Стекло — закаленное или триплекс, механизмы — с противовесом и стопором, фурнитура — химстойкая. Для взрывоопасных смесей — искробезопасное исполнение вентилятора и арматуры в соответствии с требованиями взрывозащиты.
В реальности нормы работают в связке: СП по вентиляции регламентирует расход и организацию притока/вытяжки, ПУЭ — ввод питания, заземление и УЗО, санитарные правила — предельные концентрации и локальные отсосы. Для поставляемого изделия важны документы о соответствии (ТР ТС/ЕАЭС для низковольтного оборудования и ЭМС — когда применимо), протоколы испытаний по EN 14175/аналогам и паспорт с методикой обслуживания.
Документы к вводу лучше собрать в одну папку: протоколы замера скорости/шума/освещенности, акт скрытых работ по воздуховодам, исполнительные схемы электрики и заземления, паспорт и инструкция, журнал ПНР и обучения, сертификаты на материалы, справка о герметичности соединений. Важный момент: фиксируйте высоту рабочего проема и настройки сигнализации — это избавит от споров при аудитах.
- Скорость воздуха в проеме при Hраб, м/с: 0,3–0,5 (по заданию)
- Шум, дБА: ≤65 на уровне оператора
- Освещенность, лк: ≥500 на столешнице
- Электробезопасность: УЗО 30 мА, отдельная линия, заземление
- Материалы: химстойкость к заявленным веществам, нераспространение пламени
Материалы, корпус и рабочая поверхность
Капля кислоты попала на кромку, а через минуту туда же поставили теплую колбу с ацетоном — на хорошей поверхности следов не останется. На сомнительной — появится матовый ореол.
Корпус часто делают из стали с порошково-полимерным покрытием 60–80 мкм; оно держит царапины, не боится большинства реагентов и легко моется. Футеровка камеры — эпоксидированная сталь, HPL-ламинат для мягкой химии, но при HF и жестких кислотах — лучше полипропилен (PP/PPs) или нержавеющая сталь AISI 316L. Окно — закаленное стекло 5–6 мм или триплекс; механизм со скрытыми противовесами, чтобы створка не «падала». Важный момент: стыки и углы — плавные, без щелей; это про гигиену и аэродинамику. Вводы сервисов (вода, газ, вакуум) — с выносными рукоятками, фурнитура с химстойким покрытием, мойка — из PP или керамики.
Рабочие поверхности подбирают под процесс. Эпоксидная столешница 20–25 мм — «рабочая лошадка» для смешанной химии, держит проливы и нагрев до ~180 °C кратковременно; керамика — рекордсмен по стойкости к кислотам и температуре, но тяжелее и дороже; полипропилен — идеален под HF и газовыделение кислот при средних температурах; нержавейка 316L — для изотопов и перхлоратов с промывкой. Несущая способность нормального стола — от 200 кг равномерно распределенной нагрузки, специализированные — выше.
- Эпоксидная смола: универсально, стойко к растворителям и кислотам, хорошие механические свойства
- Керамика: не боится сильных кислот и жара, инертная, сложнее в транспортировке
- Полипропилен: лучшая стойкость к HF, легкий, ограничение по температуре
- AISI 316/316L: радиохимия, перхлоратные линии, совместима с промывкой
Монтаж вытяжного шкафа: этапы и чек-лист
Утро, прораб с рулеткой у двери: «Пройдет ли 1500-й в проем 90 см?» Если заранее не промерили путь, монтаж вытяжного шкафа превращается в квест.
Сценарий правильный такой: сначала — обследование площадки (пути заноса, лифты, проемы, покрытие пола, точки подключения), сверка мощности притока/вытяжки и электрики, подготовка основания и закладных. Потом — поставка, распаковка, сборка модулей, выверка по уровню, фиксация. После — подключение воздуховода с гибкими вставками и обратным клапаном, установка вентилятора (кровля/чердак), подвод воды/газа/вакуума и ввод электрики с УЗО и заземлением. Если по-простому — сборка без пыли, герметичные соединения, замер скорости и обучение персонала.
Для наглядности — монтаж лабораторного шкафа: инструкция и чек-лист ниже. В реальности этапы переплетаются с общестроем и вентиляцией, поэтому заранее назначьте ответственного за стыковки разделов (ОВ/ЭОМ/СМР). На ПНР проверьте не только цифры, но и поведение потока при движении оператора и внезапных сквозняках.
- Приемка: проверка целостности, комплектации, паспорта и серийных номеров
- Подготовка места: защита пола, выставление опор, отметка высоты рабочего проема
- Сборка и выверка: стыковка модулей, регулировка створки и противовесов
- Фиксация к основанию/стене (по проекту), виброопоры при необходимости
- Воздуховод: монтаж, герметизация, гибкие вставки, обратный клапан, переходы (сталь/PP/ПВХ)
- Вентилятор: установка, питание, испытание вибрации и направления вращения
- Инженерия: подключение воды/ГВС/вакуума/газа с испытанием на герметичность
- Электрика: отдельная линия с УЗО 30 мА, заземление, проверка розеток и света
- ПНР: замер скорости (точки по сетке), дымовые тесты, шум/освещенность
- Настройка сигнализации: уставки по скорости, проверка звука/света
- Маркировка: таблички, стрелки потока, паспорта на месте
- Обучение: правила работы со створкой, запреты, регламент проливов
- Сдача: акты, протоколы, фотофиксация скрытых работ, передача пакета документов
Критерии приемки простые и измеряемые: при рабочем приоткрытии скорость 0,3–0,5 м/с, при «взмахе рукой» поток не срывается наружу, тревога срабатывает при падении ниже уставки, шум не выше 65 дБА. А окно двигается плавно, не клинит и держит стопор — часто это видно сразу.
Логистика, подвод инженерии и безопасный ввод
Фура приехала к 7:00, а грузовой лифт занят до обеда — знакомо? План логистики экономит сутки и нервы.
Габариты ящиков с шкафами — до 2,2×1,1×2,2 м, масса одного комплекта легко переваливает за 200–450 кг; понадобятся 2–4 такелажника, рокла и, иногда, мини-погрузчик. Проверьте минимальные ширины поворотов и дверей, защитите углы и пол, предусмотрите места временного складирования. На кровле — площадка под вентилятор, доступ и питание; иногда нужен кран на 1–2 часа. В реальности самая частая задержка — ожидание допусков/пропусков и «окна» для пыльных работ; решите это контрактно заранее.
По инженерии: воздуховоды для кислот — из PP/PVDF или стали с антикоррозионным покрытием; для ЛВЖ — искробезопасный вентилятор и заземление воздуховода. Уклоны и конденсатосборники — чтобы не текло на голову, нейтрализационный бак на слив лабораторной мойки — чтобы не сжечь канализацию. Электрика — отдельный автомат, УЗО, шина уравнивания потенциалов; вода/газ — с запорными клапанами вне зоны, доступными оператору. Важный момент: баланс притока — компенсируйте 70–100% вытяжки, иначе дверь в лабораторию станет «ветрогенератором».
- Оформите наряд-допуск на огневые/высотные работы и LOTO на вентиляцию/электрику
- Проведите базовые замеры до пуска — фон по CO₂/тягам/шуму
- Сделайте «дымовой маршрут» — проверку переноса при разных положениях окна
- Задайте регламент: кто, как и когда меняет фильтры/расходники (для рециркуляции)
Цена, коммерческие условия и гарантия качества
Закупщик получает три КП: у одного дешево, но без вентилятора; у второго — «все включено», но срок 10 недель; у третьего — фильтры через год на миллионы. Разбираться придется по строкам.
Финальная смета складывается из шкафа, воздуховода/вентилятора, работ, ПНР и логистики. Типовые вилки на 2026 год по рынку: стандартный шкаф 1200–1500 мм — 240 000–780 000 ₽ в зависимости от материалов и оснащения; вентилятор и трасса — 120 000–420 000 ₽; стоимость монтажа вытяжного шкафа — 45 000–180 000 ₽ по сложности и региону; ПНР и замеры — 25 000–90 000 ₽; логистика и такелаж — 15 000–60 000 ₽; проект (если нужен) — 35 000–120 000 ₽. Для рециркуляционных добавьте фильтры: 60 000–220 000 ₽ стартово плюс последующие замены. Итог для «под ключ» по канальному решению обычно попадает в 450 000–1 400 000 ₽, но диапазон живой — уточняйте трассы и высоты.
| Статья | Ориентир, ₽ | Комментарий |
|---|---|---|
| Вытяжной шкаф (база) | 240 000–780 000 | Ширина, материалы, опции, датчики |
| Вентилятор + воздуховоды | 120 000–420 000 | Материал трассы, длина, кровля |
| Монтаж и такелаж | 45 000–180 000 | Сложность заноса, этаж, допуски |
| ПНР и измерения | 25 000–90 000 | Скорость/шум/свет, протоколы |
| Проект/рабочка (при необходимости) | 35 000–120 000 | Увязка ОВ/ЭОМ, схемы |
| Фильтры (рециркуляция) | 60 000–220 000 | Стартовый комплект и ресурс |
Коммерческие условия: срок изготовления 3–8 недель в зависимости от исполнения, доставка — по России/ЕАЭС; оплата — часто 50/50 (аванс/поставка), возможен сервисный контракт на 12–36 месяцев. Гарантия — не менее 24 месяцев при регламентном обслуживании, на вентиляторы и автоматику — по паспортам производителей. При сдаче — протоколы замеров, паспорт, инструкции, отметка о вводе; соответствие требованиям к вытяжным шкафам ГОСТ и EN 14175 фиксируется в документах. Когда решите вытяжной шкаф для лаборатории купить, попросите у поставщика опросный лист — это экономит недели переписки.
- В ТЗ укажите: перечень реагентов, ширину/высоту проема, требуемую скорость, сервисы
- Опишите трассу: длина/повороты/материал, место вентилятора и ввод питания
- Зафиксируйте: кто делает проект/монтаж/ПНР и какие протоколы нужны
- Попросите образец «паспорт + монтаж вытяжного шкафа — инструкция», чтобы видеть содержание
Сэкономить можно умно — за счет грамотной трассы и выбранной автоматики, а не за счет безопасности и материалов. Это та экономика, которая работает годами, а не до первого пролива.
